公開番号2025154538
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024057596
出願日2024-03-29
発明の名称表示制御装置、情報端末、表示制御方法、及び表示制御システム
出願人株式会社小松製作所
代理人弁理士法人酒井国際特許事務所
主分類E02F 9/26 20060101AFI20251002BHJP(水工;基礎;土砂の移送)
要約【課題】モニタに表示された表示データが示す意味をオペレータに提供すること。
【解決手段】表示制御装置は、作業機械に搭載されたモニタに表示された表示データの画像を取得する画像取得部と、表示データが示す意味を識別する処理部と、意味を表示装置に表示させる表示制御部と、を備える。
【選択図】図4
特許請求の範囲【請求項１】
作業機械に搭載されたモニタに表示された表示データの画像を取得する画像取得部と、
前記表示データが示す意味を識別する処理部と、
前記意味を表示装置に表示させる表示制御部と、を備える、
表示制御装置。
続きを表示（約 800 文字）【請求項２】
前記画像取得部は、カメラに撮像された前記表示データの画像を取得する、
請求項１に記載の表示制御装置。
【請求項３】
前記表示データと前記意味との対応関係を記憶する対応関係記憶部を備え、
前記処理部は、前記対応関係に基づいて、前記意味を識別する、
請求項１に記載の表示制御装置。
【請求項４】
前記対応関係記憶部は、前記意味に関連する関連データを記憶し、
前記表示制御部は、前記関連データを前記表示装置に表示させる、
請求項３に記載の表示制御装置。
【請求項５】
前記意味は、前記作業機械の状態を含み、
前記関連データは、前記状態に係る説明ドキュメントを含む、
請求項４に記載の表示制御装置。
【請求項６】
前記意味は、前記作業機械の状態の異常を含み、
前記関連データは、前記異常に対する対処方法を含む、
請求項４に記載の表示制御装置。
【請求項７】
前記表示データは、前記作業機械の状態を示すシンボルマークを含む、
請求項１に記載の表示制御装置。
【請求項８】
請求項１に記載の表示制御装置を備える、
情報端末。
【請求項９】
カメラを備え、
前記表示制御装置の画像取得部は、前記カメラにより撮像された前記表示データの画像を取得する、
請求項８に記載の情報端末。
【請求項１０】
コンピュータが、
作業機械に搭載されたモニタに表示された表示データの画像を取得することと、
前記表示データが示す意味を識別することと、
前記意味を表示装置に表示させることと、を実行する、
表示制御方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示制御装置、情報端末、表示制御方法、及び表示制御システムに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
作業機械に係る技術分野において、特許文献１に開示されているような、モニタが搭載された作業機械が知られている。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１６／０１３６８６号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
モニタに表示された表示データが示す意味を作業機械のオペレータが簡易に把握できる技術が要望される。
【０００５】
本開示は、モニタに表示された表示データが示す意味をオペレータに提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に従えば、作業機械に搭載されたモニタに表示された表示データの画像を取得する画像取得部と、表示データが示す意味を識別する処理部と、意味を表示装置に表示させる表示制御部と、を備える、表示制御装置が提供される。
【発明の効果】
【０００７】
本開示によれば、モニタに表示された表示データが示す意味をオペレータに提供することができる。
【図面の簡単な説明】
【０００８】

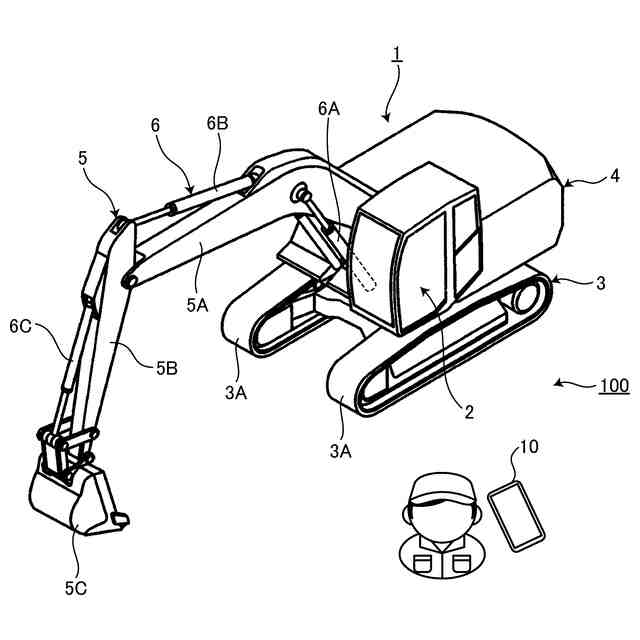

図１は、実施形態に係る表示制御システムを示す図である。

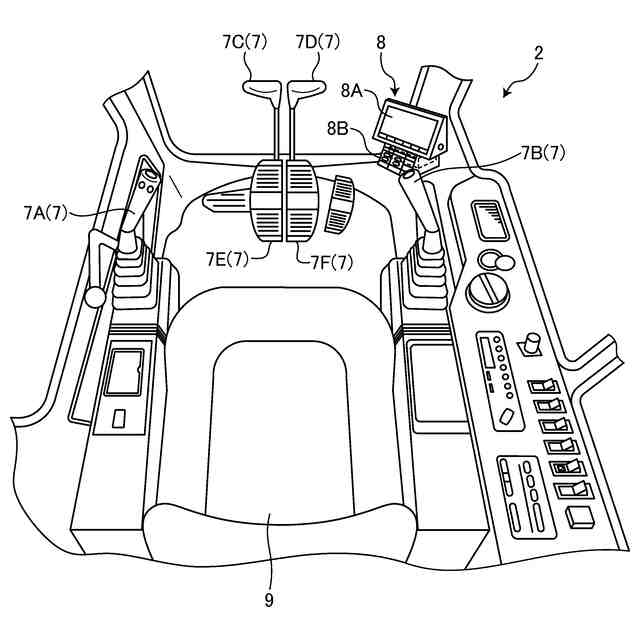

図２は、実施形態に係る作業機械の運転室を示す図である。

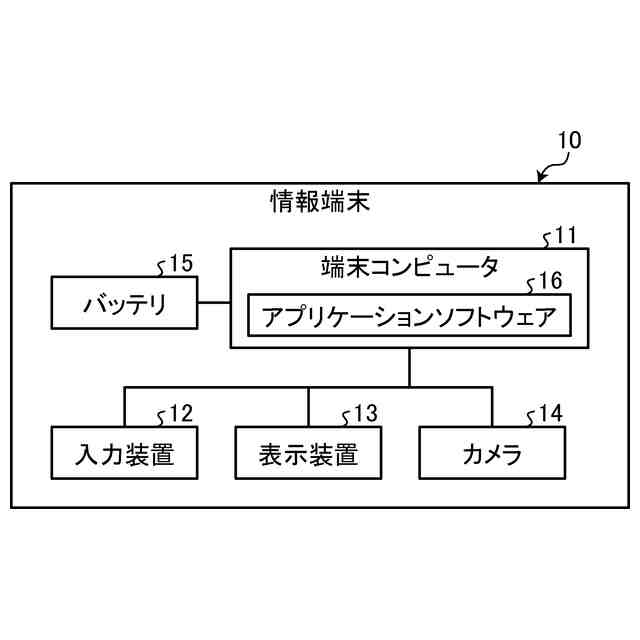

図３は、実施形態に係る情報端末を示すブロック図である。

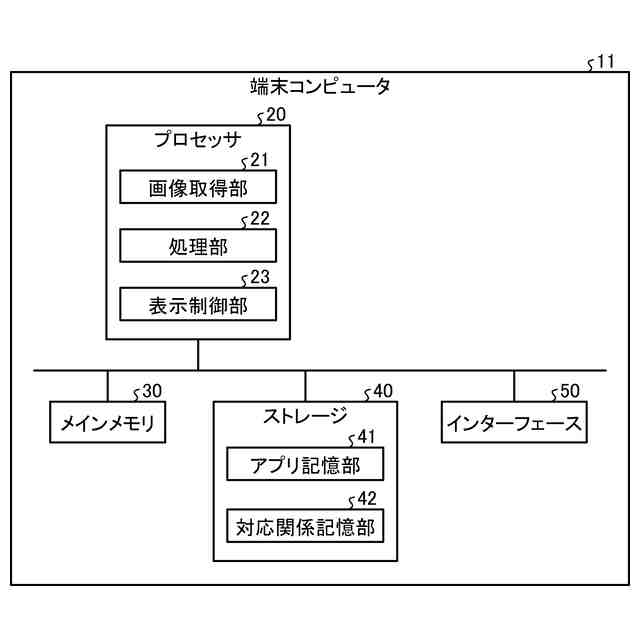

図４は、実施形態に係る端末コンピュータを示すブロック図である。
図５は、実施形態に係るモニタを示す図である。

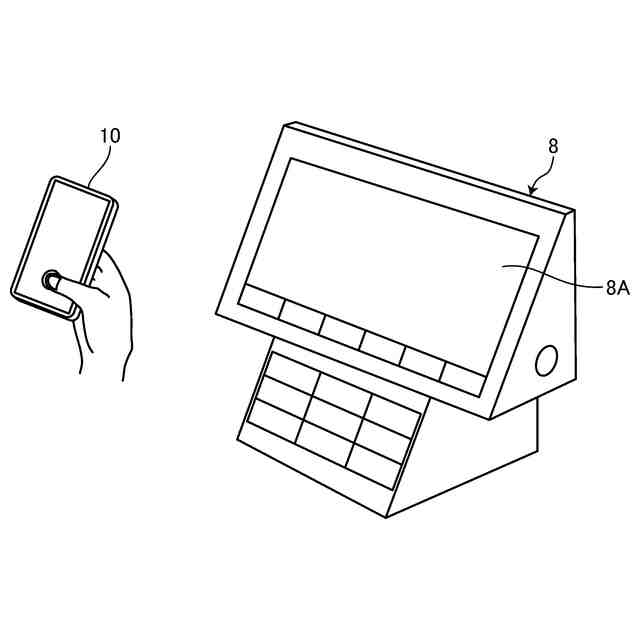

図６は、実施形態に係る情報端末の使用方法を説明するための図である。

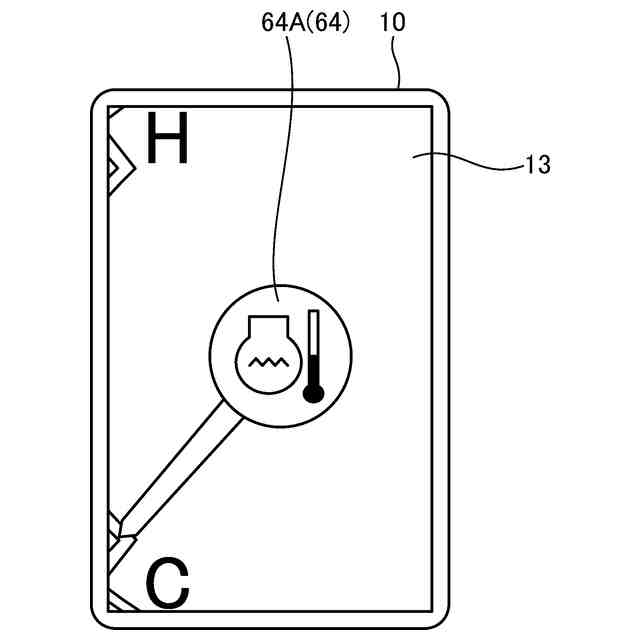

図７は、実施形態に係る情報端末の使用方法を説明するための図である。
図８は、実施形態に係るシンボルマークとシンボルマークが示す意味との対応関係を説明するための図である。

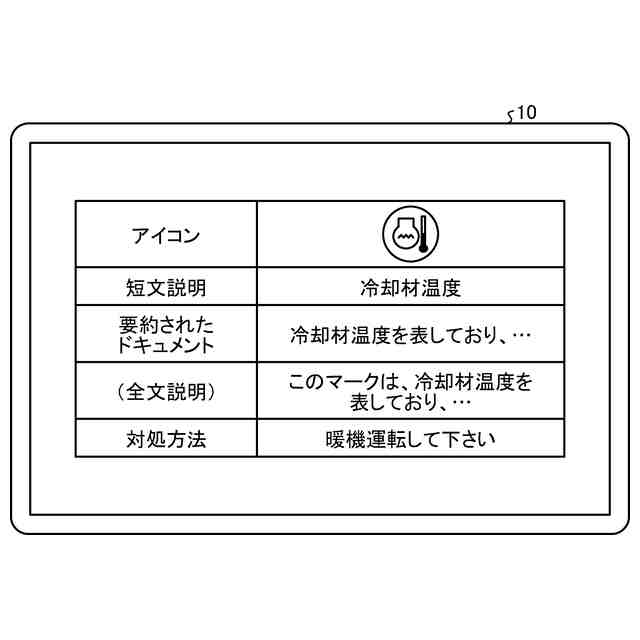

図９は、実施形態に係る情報端末の表示装置を示す図である。
図１０は、実施形態に係る情報端末の表示制御方法を示すフローチャートである。
【発明を実施するための形態】
【０００９】
以下、本開示に係る実施形態について説明するが、本開示は実施形態に限定されない。以下で説明する実施形態の構成要素は適宜組み合わせることができる。また、一部の構成要素を用いない場合もある。
【００１０】
［表示制御システム］
図１は、実施形態に係る表示制御システム１００を示す図である。図２は、実施形態に係る作業機械１の運転室２を示す図である。作業機械１は、作業現場において稼働する。実施形態において、作業機械１は、油圧ショベルである。
（【００１１】以降は省略されています）
