公開番号2025153499
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056012
出願日2024-03-29
発明の名称ハードディスク駆動装置
出願人ミネベアミツミ株式会社
代理人弁理士法人一色国際特許事務所
主分類G11B 33/12 20060101AFI20251002BHJP(情報記憶)
要約【課題】ハードディスク駆動装置において、筐体の高さを変更せずに記録ディスクの枚数を増やすための構造を提供する。
【解決手段】ハードディスク駆動装置1は、環状に形成された複数の記録ディスク4と、複数の記録ディスク4を回転可能に支持するスピンドルモータ3と、を備え、スピンドルモータ3が、静止部10と、静止部10に対して回転する回転体20と、静止部10及び回転体20のいずれか一方に接続されたシャフト40と、を有し、回転体20は、シャフトの軸方向に延びる形状であり、軸方向における端面66を有し、少なくとも1つの上面追加記録ディスク4Aは、端面66に取り付けられる。
【選択図】図2
特許請求の範囲【請求項１】
環状に形成された複数の記録ディスクと、
複数の前記記録ディスクを回転可能に支持するスピンドルモータと、
を備え、
前記スピンドルモータが、
静止部と、
前記静止部に対して回転する回転体と、
前記静止部及び前記回転体のいずれか一方に接続された軸部材と、
を有し、
前記回転体は、前記軸部材の軸方向に延びる形状であり、前記軸方向における端面を有し、
少なくとも１つの前記記録ディスクは、前記端面に取り付けられる、
ハードディスク駆動装置。
続きを表示（約 1,000 文字）【請求項２】
前記回転体は、ロータハブである、請求項１に記載のハードディスク駆動装置。
【請求項３】
前記回転体は、ロータハブと、前記ロータハブと前記軸方向に連続して取り付けられたクランプであり、
前記クランプは、前記端面を有する、
請求項１に記載のハードディスク駆動装置。
【請求項４】
前記回転体は、前記回転体の外周面から前記軸方向に対して直交する径方向に延びるフランジ部を有し、
前記フランジ部に前記端面が設けられる、
請求項１に記載のハードディスク駆動装置。
【請求項５】
前記ハードディスク駆動装置は、前記端面に取り付けられる前記記録ディスクを前記回転体に固定する固定ボルトを更に備え、
前記回転体は、前記端面に前記固定ボルトと嵌合するねじ部を有し、
少なくとも１つの前記記録ディスクは、前記固定ボルトが挿入される貫通穴を有するとともに、他の前記記録ディスクよりも内径が小さく形成される、
請求項１に記載のハードディスク駆動装置。
【請求項６】
前記ねじ部は、前記端面の側に向かうにしたがって穴径が大きくなるテーパ部を前記端面の側の端部に有し、
前記貫通穴の穴径は、前記テーパ部の最大穴径よりも大きい、
請求項５に記載のハードディスク駆動装置。
【請求項７】
前記回転体は、ロータハブであって、
前記ロータハブは、前記軸方向に対して直交する径方向に拡がる円板部を有し、
前記円板部に前記端面が設けられ、
前記記録ディスクは、前記固定ボルトと前記円板部とで挟まれて支持される、
請求項５に記載のハードディスク駆動装置。
【請求項８】
前記回転体は、外周面に前記軸方向に対して直交する径方向の内側に向かって凹む凹部を有し、
前記凹部は、前記外周面に前記軸方向に間隔を空けて複数設けられ、
複数の前記記録ディスクは、前記凹部に固定される、
請求項１に記載のハードディスク駆動装置。
【請求項９】
少なくとも１つの前記記録ディスクは、材料が非磁性体且つヤング率が１００ギガパスカル以上である、請求項１から８の何れか一項に記載のハードディスク駆動装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ハードディスク駆動装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
近年、ハードディスク駆動装置に要求される記録容量が増加している。ハードディスク駆動装置の記録容量を増やす方法として、ハードディスク駆動装置に搭載される記録ディスクの枚数を増やすことが考えられる。例えば、特許文献１には、ロータハブのフランジ部の軸方向厚さを薄くすることで、記録ディスクの搭載枚数を増やす技術が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６２９１５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、ハードディスク駆動装置の筐体の高さは、標準化されている。したがって、筐体の高さを変更せずにハードディスク駆動装置に搭載される記録ディスクの枚数を増やすための構造が、求められている。
【０００５】
本発明は、ハードディスク駆動装置において、筐体の高さを変更せずに記録ディスクの枚数を増やすための構造を提供することを目的とする。
【課題を解決するための手段】
【０００６】
以上の課題を解決するために、環状に形成された複数の記録ディスクと、複数の前記記録ディスクを回転可能に支持するスピンドルモータと、を備え、前記スピンドルモータが、静止部と、前記静止部に対して回転する回転体と、前記静止部及び前記回転体のいずれか一方に接続された軸部材と、を有し、前記回転体は、前記軸部材の軸方向に延びる形状であり、前記軸方向における端面を有し、少なくとも１つの前記記録ディスクは、前記端面に取り付けられる、ハードディスク駆動装置が提供される。
【発明の効果】
【０００７】
本発明によれば、ハードディスク駆動装置において、筐体の高さを変更せずに記録ディスクの枚数を増やすための構造を提供することができる。
【図面の簡単な説明】
【０００８】
ハードディスク駆動装置１の斜視図である。
ハードディスク駆動装置１の部分断面図である。

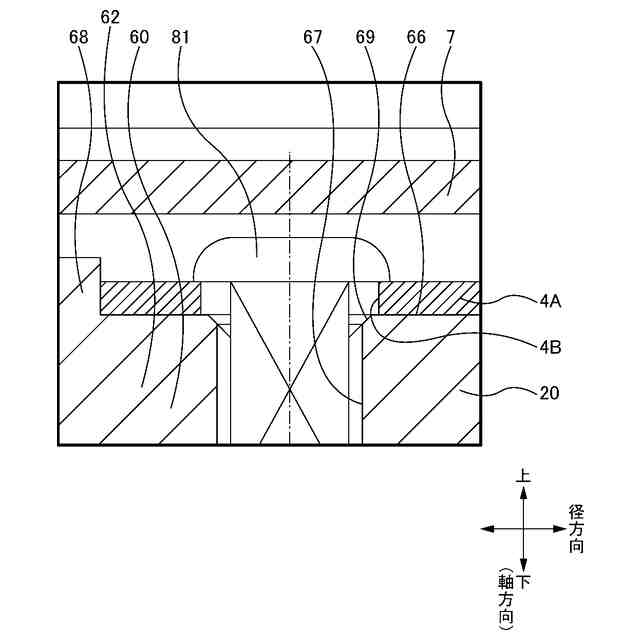

図２のＩＩＩ部の拡大図である。
ハードディスク駆動装置１０１の部分断面図である。
厚肉部１０４Ｃがザグリ部１０４Ｅを有する場合のザグリ部１０４Ｅ周辺の拡大図である。
ハードディスク駆動装置２０１の部分断面図である。
ハードディスク駆動装置３０１の部分断面図である。
変形例におけるハードディスク駆動装置１の部分断面図である。
従来のハードディスク駆動装置９０１の部分断面図である。
【０００９】
＝第１の実施形態＝
以下、図面を参照して、本発明の実施形態について説明する。但し、以下に述べる実施形態には、本発明を実施するために技術的に好ましい種々の限定が付されているが、本発明の範囲を以下の実施形態及び図示例に限定するものではない。
【００１０】
図１は、ハードディスク駆動装置１の構成を示す斜視図である。図２は、ハードディスク駆動装置１の部分断面図である。図２は、主にスピンドルモータ３を断面で表す。
（【００１１】以降は省略されています）
