公開番号2025153227
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055592
出願日2024-03-29
発明の名称複合梁
出願人ミサワホーム株式会社,学校法人明治大学
代理人個人
主分類E04C 3/292 20060101AFI20251002BHJP(建築物)
要約【課題】中高層建築物に適した梁を提供する。

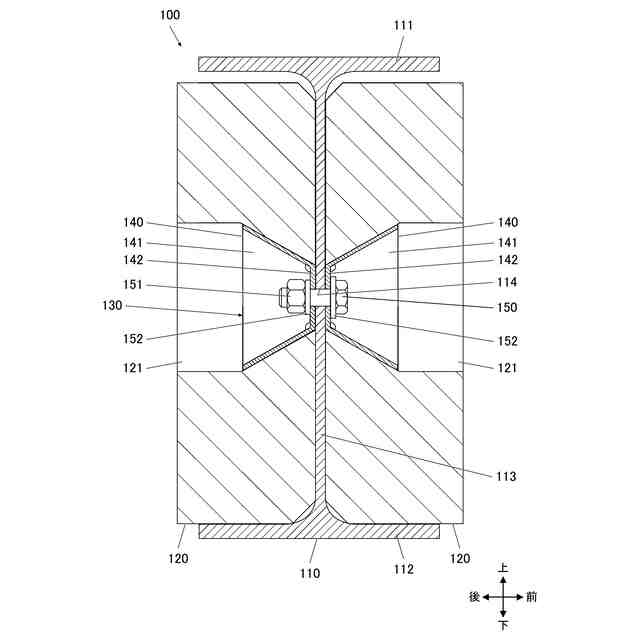

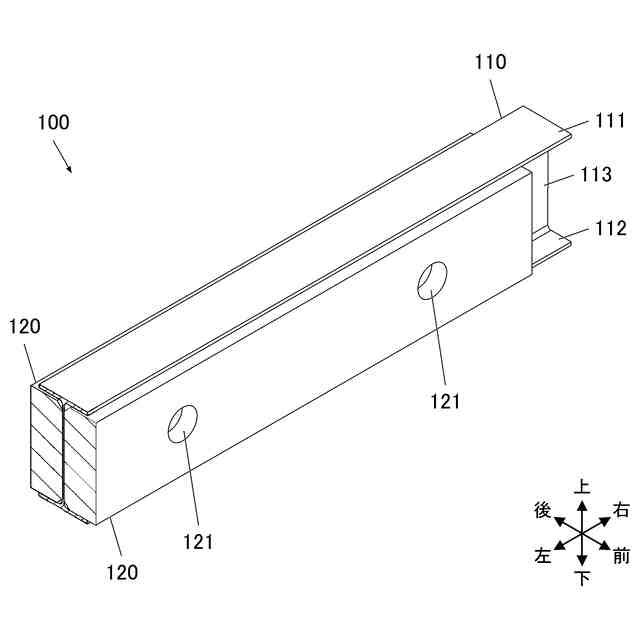

【解決手段】鋼材と木材とによって構成される複合梁100であって、ウエブ113を有する形鋼からなる鉄骨梁110と、鉄骨梁110の長さ方向に沿って設けられ、ウエブ113を挟む一対の木質補強材120と、鉄骨梁110と、一対の木質補強材120と、を一体的に連結する連結手段130と、を備えており、木質補強材120には、鉄骨梁110の幅方向に貫通する貫通孔121が形成されており、連結手段130は、ウエブ113との接触面である第一接触面と、木質補強材120の貫通孔121における側壁との接触面である第二接触面と、を有する金物(円錐台状金物140)と、一対の木質補強材120における貫通孔121同士に亘って設けられる高力ボルト150と、を備えており、高力ボルト150によって、金物(円錐台状金物140)と、ウエブ113と、が接合されている。
【選択図】図2
特許請求の範囲【請求項１】
鋼材と木材とによって構成される複合梁であって、
ウエブを有する形鋼からなる鉄骨梁と、
前記鉄骨梁の長さ方向に沿って設けられ、前記ウエブを挟む一対の木質補強材と、
前記鉄骨梁と、前記一対の木質補強材と、を一体的に連結する連結手段と、を備えており、
前記木質補強材には、前記鉄骨梁の幅方向に貫通する貫通孔が形成されており、
前記連結手段は、
前記ウエブとの接触面である第一接触面と、前記木質補強材の前記貫通孔における側壁との接触面である第二接触面と、を有する金物と、
前記一対の木質補強材における前記貫通孔同士に亘って設けられる高力ボルトと、を備えており、
前記高力ボルトによって、前記金物と、前記ウエブと、が接合されていることを特徴とする複合梁。
続きを表示（約 1,400 文字）【請求項２】
請求項１に記載の複合梁において、
前記第二接触面は、前記ウエブ側から当該ウエブとは反対側に向かって広がる円錐台面であることを特徴とする複合梁。
【請求項３】
請求項２に記載の複合梁において、
前記貫通孔は、円錐台状孔部を含み、
前記連結手段は、前記金物として、前記高力ボルトが挿入されるボルト孔が形成された天面部と、前記天面部よりも薄い側面部と、を有する円錐台状金物を備えており、
前記側面部の表面が、前記円錐台状孔部における側壁との接触面である前記第二接触面であり、
前記高力ボルトを締める前の状態において、前記側面部は、前記円錐台状孔部における側壁よりも傾斜角度が大きいことを特徴とする複合梁。
【請求項４】
請求項２に記載の複合梁において、
前記貫通孔は、円錐台状孔部を含み、
前記連結手段は、前記金物として、側面部と、前記高力ボルトが挿入されるボルト孔が形成された天面部と、を有する円錐台状金物を備えており、
前記側面部の表面が、前記円錐台状孔部における側壁との接触面である前記第二接触面であり、
前記高力ボルトを締める前の状態において、前記天面部の径は、前記円錐台状孔部における前記ウエブ側の径よりも大きいことを特徴とする複合梁。
【請求項５】
請求項３又は４に記載の複合梁において、
前記貫通孔は、前記円錐台状孔部と、当該円錐台状孔部よりも前記ウエブ側に形成され、当該円錐台状孔部に連通する円柱状孔部と、を含み、
前記連結手段は、前記金物として、前記円錐台状孔部内に設けられる前記円錐台状金物と、前記円柱状孔部に挿入される円筒状金物と、を備えており、
前記円柱状孔部の径は、前記円錐台状孔部における前記ウエブ側の径と一致することを特徴とする複合梁。
【請求項６】
請求項５に記載の複合梁において、
前記円筒状金物の長さ寸法は、
前記円柱状孔部の長さ寸法よりも長く設定されているとともに、
前記高力ボルトを締めた後の状態において、前記第二接触面が、前記円錐台状孔部における側壁と接触する寸法よりも短く設定されていることを特徴とすることを特徴とする複合梁。
【請求項７】
請求項２に記載の複合梁において、
前記貫通孔は、円錐台状孔部を含み、
前記連結手段は、前記金物として、中実の金属体に前記高力ボルトが挿入されるボルト孔を形成してなる円錐台状金物を備えており、
前記円錐台状金物における側面が、前記円錐台状孔部における側壁との接触面である前記第二接触面であり、
前記高力ボルトを締める前の状態において、前記円錐台状金物における側面は、前記円錐台状孔部における側壁よりも傾斜角度が大きいことを特徴とする複合梁。
【請求項８】
請求項１に記載の複合梁において、
前記第二接触面は、前記ウエブ側の径と、前記ウエブとは反対側の径と、が同一の円筒面であり、
前記連結手段は、前記金物と、前記高力ボルトと、第二ボルトと、を備えており、
前記第二ボルトによって、前記木質補強材と、前記ウエブと、が接合されていることを特徴とする複合梁。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複合梁に関する。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
特許文献１には、鉄骨造の軸組みを有する建物が開示されている。この建物では、梁として、Ｈ形鋼からなる鉄骨梁が使用されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－１４６９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
中高層建築物など、階数が多い建物の場合は特に、鉄骨梁よりも強度が高い梁を使用することが望まれている。
本発明は上記事情に鑑みてなされたものであり、その課題は、中高層建築物に適した梁を提供することである。
【課題を解決するための手段】
【０００５】
請求項１に記載の発明は、例えば図１～図１２に示すように、鋼材と木材とによって構成される複合梁１００，２００，３００，４００であって、
ウエブ１１３，２１３，３１３，４１３を有する形鋼からなる鉄骨梁１１０，２１０，３１０，４１０と、
前記鉄骨梁１１０，２１０，３１０，４１０の長さ方向に沿って設けられ、前記ウエブ１１３，２１３，３１３，４１３を挟む一対の木質補強材１２０，２２０，３２０，４２０と、
前記鉄骨梁１１０，２１０，３１０，４１０と、前記一対の木質補強材１２０，２２０，３２０，４２０と、を一体的に連結する連結手段１３０，２３０，３３０，４３０と、を備えており、
前記木質補強材１２０，２２０，３２０，４２０には、前記鉄骨梁１１０，２１０，３１０，４１０の幅方向に貫通する貫通孔１２１，２２１，３２１，４２１が形成されており、
前記連結手段１３０，２３０，３３０，４３０は、

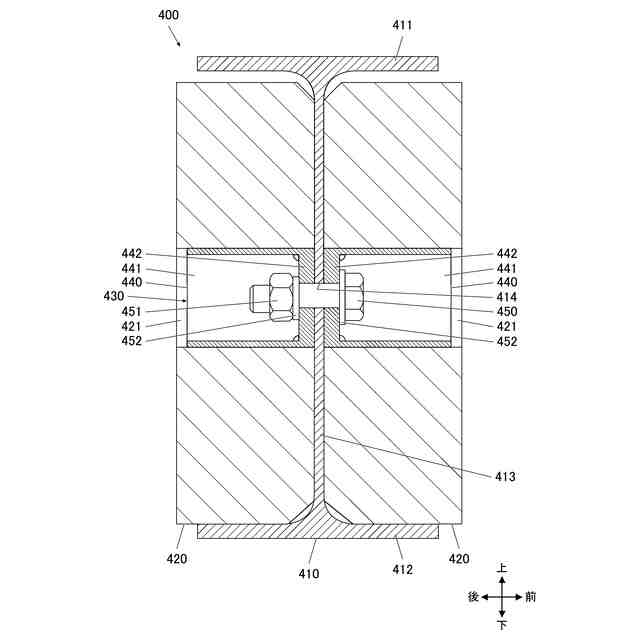

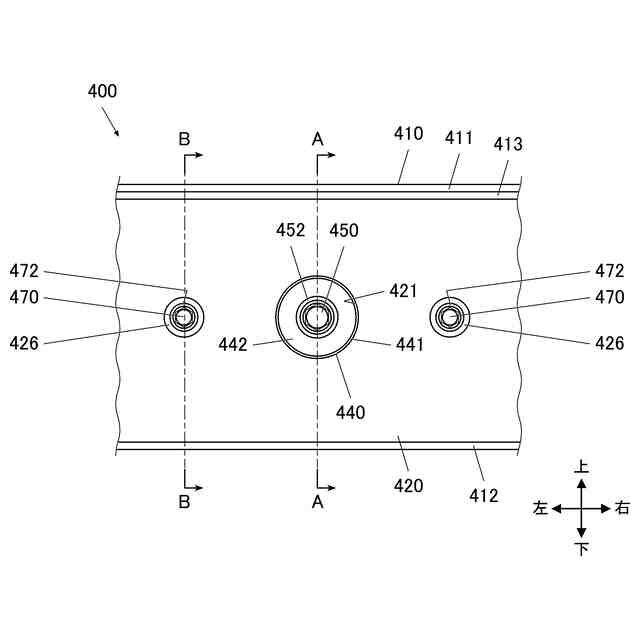

前記ウエブ１１３，２１３，３１３，４１３との接触面である第一接触面と、前記木質補強材１２０，２２０，３２０，４２０の前記貫通孔１２１，２２１，３２１，４２１における側壁との接触面である第二接触面と、を有する金物（円錐台状金物１４０，２４０，３４０、円筒状金物２６０，３６０、円柱状金物４４０）と、
前記一対の木質補強材１２０，２２０，３２０，４２０における前記貫通孔１２１，２２１，３２１，４２１同士に亘って設けられる高力ボルト１５０，２５０，３５０，４５０と、を備えており、
前記高力ボルト１５０，２５０，３５０，４５０によって、前記金物（円錐台状金物１４０、円筒状金物２６０，３６０、円柱状金物４４０）と、前記ウエブ１１３，２１３，３１３，４１３と、が接合されていることを特徴とする。
【０００６】
請求項１に記載の発明によれば、複合梁１００，２００，３００，４００は、鉄骨梁１１０，２１０，３１０，４１０を、一対の木質補強材１２０，２２０，３２０，４２０によって補強したものであるので、鉄骨梁よりも強度が高く、中高層建築物に適している。
【０００７】

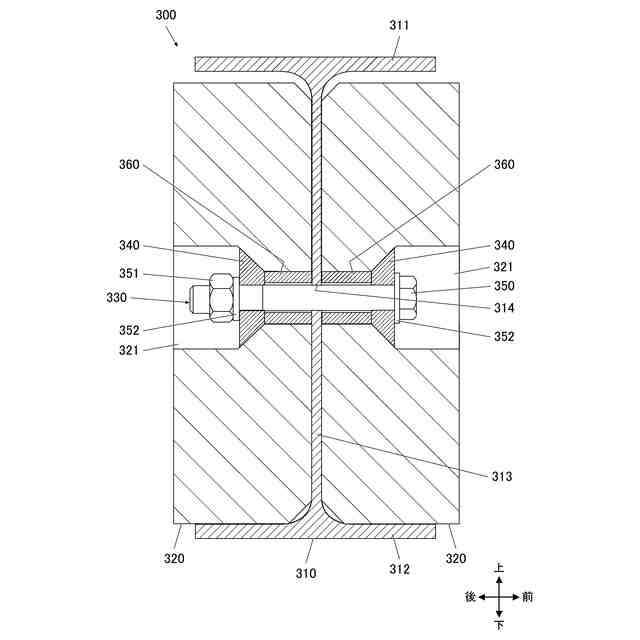

請求項２に記載の発明は、例えば図１～図７に示すように、請求項１に記載の複合梁１００，２００，３００において、
前記第二接触面は、前記ウエブ１１３，２１３，３１３側から当該ウエブ１１３，２１３，３１３とは反対側に向かって広がる円錐台面であることを特徴とする。
【０００８】
請求項２に記載の発明によれば、金物（円錐台状金物１４０，２４０，３４０）の第二接触面が円錐台面であるので、高力ボルト１５０，２５０，３５０を締めることによって、木質補強材１２０，２２０，３２０が一定の位置に引き寄せられることとなる。すなわち、高力ボルト１５０，２５０，３５０を締めることによって、木質補強材１２０，２２０，３２０をウエブ１１３，２１３，３１３へと押し付けることが可能となる。したがって、接着剤等を用いることなく、連結手段１３０，２３０，３３０のみで、鉄骨梁１１０，２１０，３１０と木質補強材１２０，２２０，３２０とを一体化することが可能である。
【０００９】

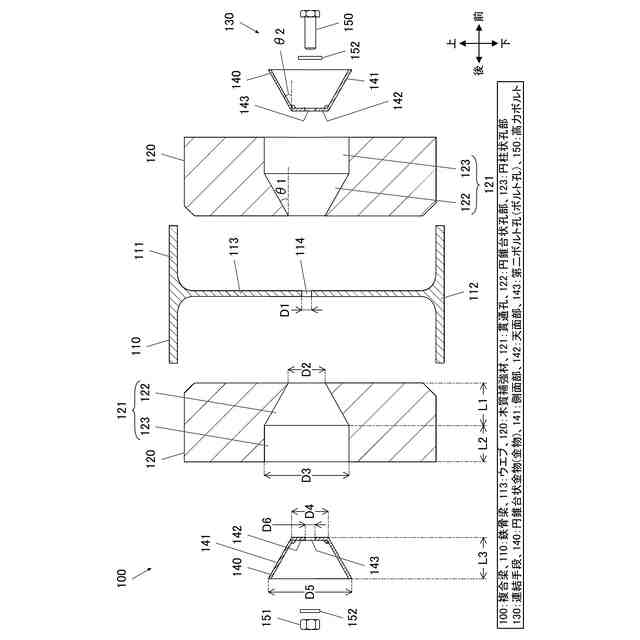

請求項３に記載の発明は、例えば図１～図５に示すように、請求項２に記載の複合梁１００，２００において、
前記貫通孔１２１，２２１は、円錐台状孔部１２２，２２２を含み、

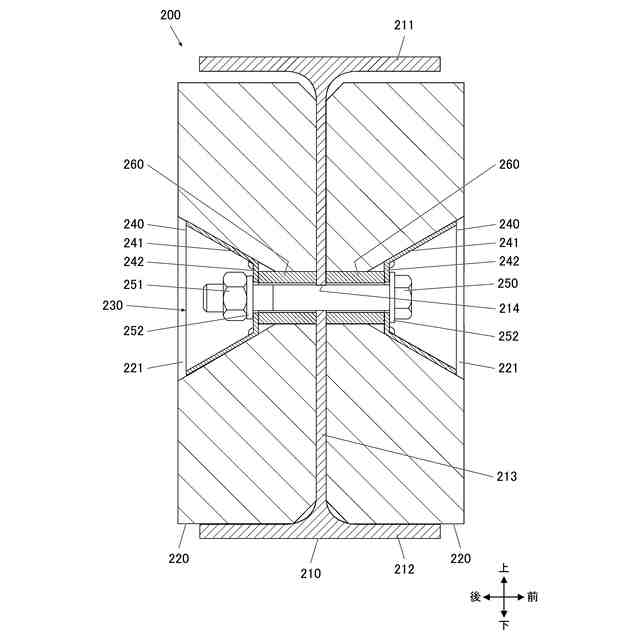

前記連結手段１３０，２３０は、前記金物として、前記高力ボルト１５０，２５０が挿入されるボルト孔（第二ボルト孔１４３，２４３）が形成された天面部１４２，２４２と、前記天面部１４２，２４２よりも薄い側面部１４１，２４１と、を有する円錐台状金物１４０，２４０を備えており、
前記側面部１４１，２４１の表面が、前記円錐台状孔部１２２，２２２における側壁との接触面である前記第二接触面であり、
前記高力ボルト１５０，２５０を締める前の状態において、前記側面部１４１，２４１は、前記円錐台状孔部１２２，２２２における側壁よりも傾斜角度が大きいことを特徴とする。
【００１０】
請求項３に記載の発明によれば、高力ボルト１５０，２５０を締めることによって、側面部１４１，２４１を変形させて、側面部１４１，２４１の傾斜角度を側壁の傾斜角度に一致させることが可能となる。したがって、高力ボルト１５０，２５０を締めることによって、木質補強材１２０，２２０を一定の位置に確実に引き寄せることができるので、第二接触面の機能（木質補強材１２０，２２０をウエブ１１３，２１３に押し付ける機能）を効果的に発揮させることが可能となる。
（【００１１】以降は省略されています）
