公開番号2025153032
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055291
出願日2024-03-29
発明の名称エレベータ装置
出願人三菱電機ビルソリューションズ株式会社,三菱電機株式会社
代理人個人,個人,個人
主分類B66B 7/12 20060101AFI20251002BHJP(巻上装置;揚重装置;牽引装置)
要約【課題】短時間かつ必要最小限の洗浄液にて清掃することができるエレベータ装置を提供する。
【解決手段】昇降路内を昇降する乗りかごの移動経路に沿って設けられ、昇降路内の位置情報を有するリニアスケールと、乗りかごに設けられリニアスケールから位置情報を読み取る読取手段と、読取手段により読み取られた位置情報に基づいて、乗りかごの運転を制御するエレベータ制御手段と、を備えるエレベータ装置であって、リニアスケールに洗浄液を放水する放水手段と、読取手段により読み取られた位置情報に基づいて、放水手段に放水させる放水制御手段とを備える。
【選択図】図2
特許請求の範囲【請求項１】
昇降路内を昇降する乗りかごの移動経路に沿って設けられ、前記昇降路内の位置情報を有するリニアスケールと、前記乗りかごに設けられ前記リニアスケールから前記位置情報を読み取る読取手段と、前記読取手段により読み取られた前記位置情報に基づいて、前記乗りかごの運転を制御するエレベータ制御手段と、を備えるエレベータ装置であって、
前記リニアスケールに洗浄液を放水する放水手段と、前記読取手段により読み取られた前記位置情報に基づいて、前記放水手段に放水させる放水制御手段と、を備えるエレベータ装置。
続きを表示（約 140 文字）【請求項２】
前記乗りかごが昇降するときの走行風を集める集風手段と、前記集風手段で集められた前記走行風を前記リニアスケールに吹き出す第１のノズルと、前記集風手段で集められた前記走行風を前記読取手段に吹き出す第２のノズルと、を備える請求項１に記載のエレベータ装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、エレベータの昇降路内の全長にわたって設けられたリニアスケールの値を、乗りかごの読取装置で読み取り、位置情報を取得して乗りかごを運転制御するエレベータ装置における、リニアスケールの清掃に関するものである。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
リニアスケールを適用したエレベータ装置としては、例えば特許文献１のような技術があるが、リニアスケールの清掃については考慮されていない。
また、清掃対象がリニアスケールとは異なるが、昇降路内に配設されたロープの清掃に関しては、乗りかごが最上階から最下階に移動する際に、ロープに洗浄液を吹きかける技術が開示されている。（例えば、特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特許第６１６７８８５号公報
特開第２００２－３６２８５２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
エレベータの昇降路内の全長にわたって設けられたリニアスケールに対して、特許文献２のようなロープの清掃を適用しようとすると、リニアスケールの清掃では、エレベータの昇降路の全長にわたって清掃するための作業時間と洗浄液が大量に必要となるといった課題がある。
【０００５】
本開示は、上記した問題点を解決するためになされたものであり、エレベータ装置は、昇降路内の全長にわたって清掃するのではなく、リニアスケールに付着する埃により読み取れなかった箇所を特定し、短時間かつ必要最小限の洗浄液にて清掃することを目的とする。
【課題を解決するための手段】
【０００６】
本開示に係るエレベータ装置は、昇降路内を昇降する乗りかごの移動経路に沿って設けられ、昇降路内の位置情報を有するリニアスケールと、乗りかごに設けられリニアスケールから位置情報を読み取る読取手段と、読取手段により読み取られた位置情報に基づいて、乗りかごの運転を制御するエレベータ制御手段と、を備えるエレベータ装置であって、リニアスケールに洗浄液を放水する放水手段と、読取手段により読み取られた位置情報に基づいて、放水手段に放水させる放水制御手段と、を備えることを特徴とする。
【発明の効果】
【０００７】
本開示によれば、エレベータ装置は、昇降路内の全長にわたって清掃するのではなく、リニアスケールに付着する埃により読み取れなかった箇所を特定し、短時間かつ必要最小限の洗浄液にて清掃できるという効果を奏する。
【図面の簡単な説明】
【０００８】
実施の形態１におけるエレベータの全体構成図である。

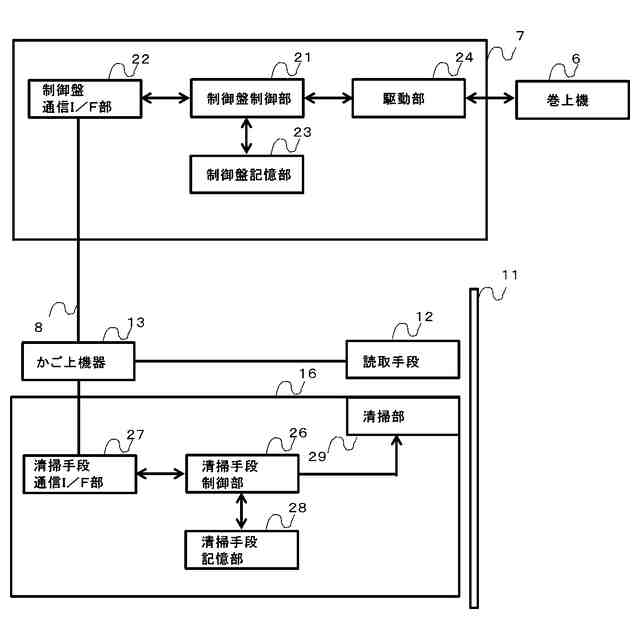

実施の形態１におけるエレベータ装置のブロック図である。

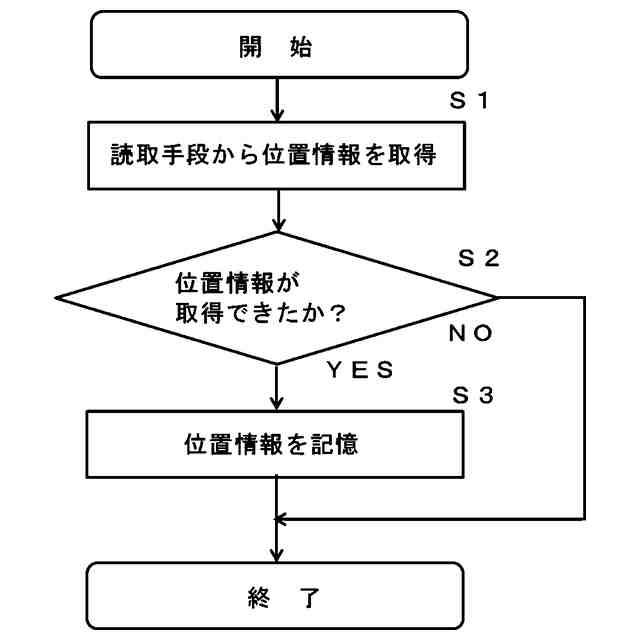

実施の形態１におけるエレベータ装置の制御盤の位置情報を記憶するフローチャートである。

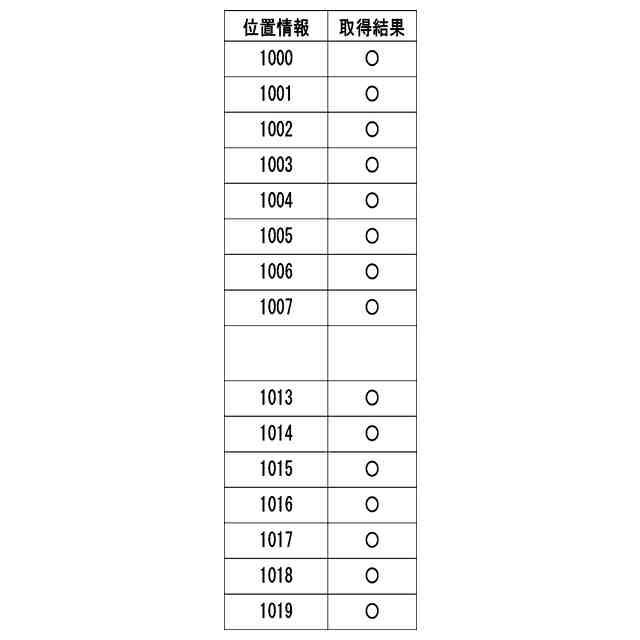

実施の形態１におけるエレベータ装置の制御盤の位置情報を記憶した結果である。

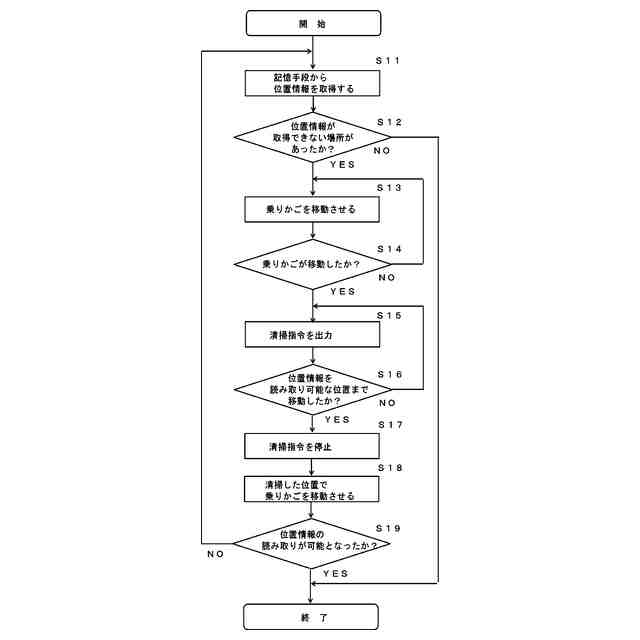

実施の形態１におけるエレベータ装置のリニアスケールを清掃するフローチャートである。
実施の形態２におけるエレベータ装置の全体構成図である。

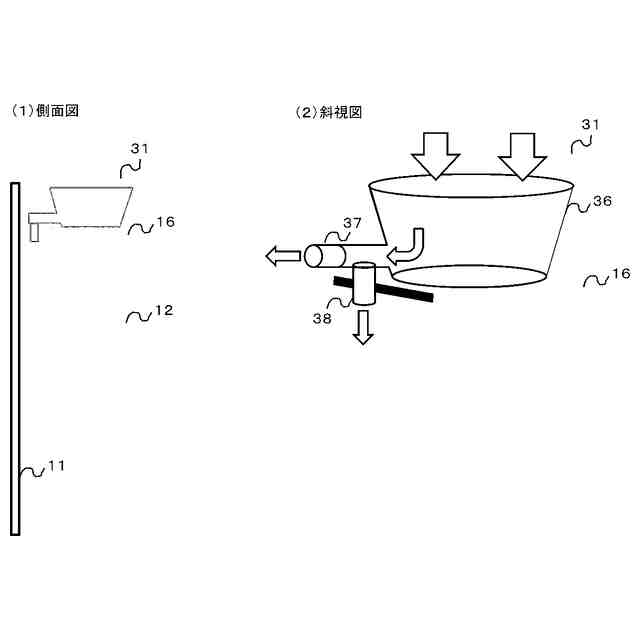

実施の形態２におけるエレベータ装置の乾燥部の外観図である。
【発明を実施するための形態】
【０００９】
実施の形態１．
図１を用いて実施の形態１におけるエレベータの全体構成図を説明する。図１は、エレベータ装置が設置されるエレベータの全体構成図である。
【００１０】
エレベータは、乗りかご１、主ロープ２、釣合おもり３、巻上機６、制御盤７を備える。
乗りかご１の上端には、主ロープ２の一端が接続され、主ロープ２の他端には、釣合おもり３が接続されている。巻上機６は、乗りかご１と釣合おもり３とが互いに相反する方向に昇降するよう主ロープ２の中間部に設置されている。
エレベータの乗りかご１が昇降する昇降路（図示せず）には、乗りかご１の移動経路に沿って設けられ、昇降路内の位置情報を有するリニアスケール１１が設置されている。
（【００１１】以降は省略されています）
