特許ウォッチ

公開番号2025152912
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055093
出願日2024-03-28
発明の名称樹脂組成物、および、該樹脂組成物を用いたシートの製造方法
出願人ノリタケ株式会社
代理人個人,個人
主分類C08F 2/44 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】樹脂組成物におけるセラミック粉末とバインダ成分との馴染み性を向上させること
【解決手段】ここで開示される樹脂組成物は、セラミック粉末と、バインダ成分と、を含んでいる。バインダ成分は、ウレタン(メタ)アクリレートである成分(A)と、(メタ)アクリレートモノマーである成分(B)と、を含んでいる。成分(A)と成分(B)とは、常温において液状である。成分(A)と成分(B)との合計を100質量%としたときに、成分(B)を少なくとも5質量%以上含んでいる。
【選択図】なし

特許請求の範囲【請求項１】
セラミック粉末と、バインダ成分と、を含む樹脂組成物であって、
前記バインダ成分は、ウレタン（メタ）アクリレートである成分（Ａ）と、（メタ）アクリレートモノマーである成分（Ｂ）と、を含んでおり、
前記成分（Ａ）と前記成分（Ｂ）とは、常温において液状であり、
前記成分（Ａ）と前記成分（Ｂ）との合計を１００質量％としたときに、前記成分（Ｂ）を少なくとも５質量％以上含んでいる、樹脂組成物。
続きを表示（約 520 文字）【請求項２】
無溶剤型である、請求項１に記載の樹脂組成物。
【請求項３】
前記成分（Ａ）と前記成分（Ｂ）との合計を１００質量％としたときに、前記成分（Ａ）を４５質量％以上９５質量％以下で、前記成分（Ｂ）を５質量％以上５５質量％以下で含む、請求項１または２に記載の樹脂組成物。
【請求項４】
前記成分（Ａ）のガラス転移温度と、前記成分（Ｂ）のガラス転移温度と、は、いずれも０℃以下である、請求項１または２に記載の樹脂組成物。
【請求項５】
前記セラミック粉末は、窒化アルミニウム、窒化ホウ素、および、窒化ケイ素のうちの少なくとも一種の窒化化合物を含む粉末である、請求項１または２に記載の樹脂組成物。
【請求項６】
放熱材料を形成するために用いられる、請求項５に記載の樹脂組成物。
【請求項７】

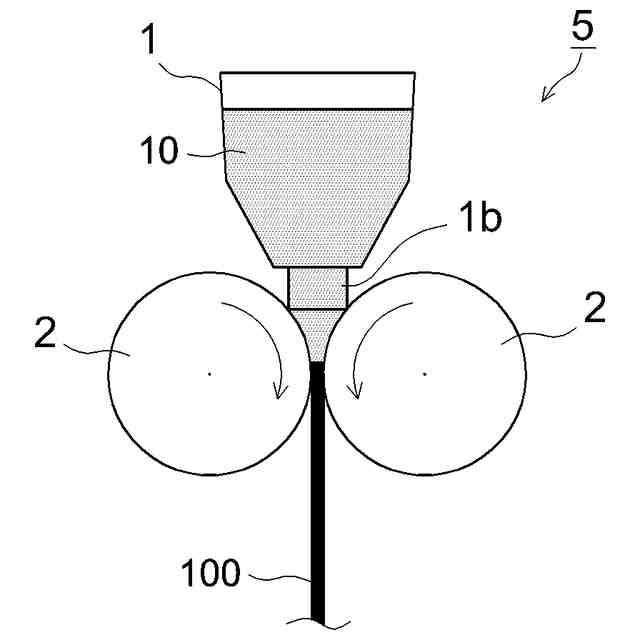

請求項１または２に記載の樹脂組成物をシート状に成形することと、
前記樹脂組成物のシート状成形体に対して熱処理を施すことと、
を含む、シートの製造方法。
【請求項８】
請求項７に記載の製造方法を含む、放熱材料の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、樹脂組成物、および、該樹脂組成物を用いたシートの製造方法に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
電気エネルギーを効率的に利用するために、電力用半導体素子（いわゆるパワーデバイス）が不可欠な存在となっている。省電力、高寿命の高輝度・パワーＬＥＤランプ等に用いられる照明用半導体素子（いわゆるハイパワーＬＥＤデバイス）の需要も高まっている。パワーデバイスの使用とハイパワーＬＥＤデバイスの使用とにおいて、生じた熱を周囲に放熱する技術が求められている。以下の特許文献１～５に示されているように、当該分野における研究開発が盛んに行われている。
【０００３】
特許第３８７５６６４号公報に開示された放熱材料用樹脂組成物は、（メタ）アクリル系重合体（Ａ）と、重合性単量体（Ｂ）と、可塑剤（Ｃ）と、を必須成分とする液状樹脂と、熱伝導率が２０Ｗ／ｍ・Ｋ以上の無機充填剤とを含む。可塑剤（Ｃ）は、１３０℃で１６８時間保持したときの重量減量が１０質量％以下のものである。無機充填剤は、液状樹脂１００質量部に対し５０～１５００質量部含まれている。液状樹脂の硬化物の硬度は、５～７０である。同公報には、かかる構成によって、熱伝導性に優れるだけでなく、放熱シートの成形性や柔軟性も良好な硬化物を効率よく得ることができる旨が記載されている。
【０００４】
特許第４６５２９１６号公報に開示された放熱材用樹脂組成物は、無機系熱伝導性充填剤（磁性体および炭素繊維は除く）を配合した後、ラジカル重合硬化させることにより放熱材となり得る樹脂組成物である。この樹脂組成物は、水酸基価が５ｍｇＫＯＨ／ｇ以上である（メタ）アクリル系ポリマーと、ラジカル重合性モノマーとを、必須成分として含んでいる。同公報には、かかる構成によって、高い熱伝導性を有する放熱材を提供することができるとともに、放熱材の硬度、強度等の特性をも向上させることができる旨が記載されている。
【０００５】
特許第４３４４１９２号公報に開示された放熱材用樹脂組成物は、トリメリット酸系可塑剤とアクリル系共重合体を必須成分とする液状樹脂を含有している。この樹脂組成物は、さらに、イソシアナート基を有する架橋剤と、酸化アルミニウム、窒化ホウ素および窒化アルミニウムから選択される無機充填剤を含んでいる。同公報には、かかる構成によって、熱伝導性に優れるだけでなく、成形性や柔軟性も良好な放熱シートを作製することができる硬化物を効率よく得ることができる旨が記載されている。
【０００６】
特開２０２２－５７２３３号公報に開示されたグリーンシートは、窒化物系セラミック粉末と、水溶性樹脂バインダと、水溶性可塑剤と、を含んでいる。水溶性樹脂バインダのガラス転移点は、５０℃以下である。水溶性可塑剤の数平均分子量は、３００以上１５００以下である。同公報には、かかる構成によって、グリーンシートの成形性、強度および経日安定性を向上させることができる旨が記載されている。
【０００７】
特開２０２２－９７７７５号公報に開示されたグリーンシートは、窒化物系セラミック粉末と、水溶性樹脂バインダと、可塑剤と、を含むと記載されている。このグリーンシートは、水溶性樹脂バインダとして、ガラス転移点が３０℃以下のアクリル樹脂を含む。同公報には、かかる構成によって、緻密な窒化物系セラミック粉末を含むグリーンシートを製造することができる旨が記載されている。
【先行技術文献】
【特許文献】
【０００８】
特許第３８７５６６４号公報
特許第４６５２９１６号公報
特許第４３４４１９２号公報
特開２０２２－５７２３３号公報
特開２０２２－９７７７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
ところで、本発明者は、樹脂組成物におけるセラミック粉末とバインダ成分との馴染み性を向上させたい、と考えている。
【課題を解決するための手段】
【００１０】
ここで開示される樹脂組成物は、セラミック粉末と、バインダ成分と、を含んでいる。バインダ成分は、ウレタン（メタ）アクリレートである成分（Ａ）と、（メタ）アクリレートモノマーである成分（Ｂ）と、を含んでいる。成分（Ａ）と成分（Ｂ）とは、常温において液状である。成分（Ａ）と成分（Ｂ）との合計を１００質量％としたときに、成分（Ｂ）を少なくとも５質量％以上含んでいる。かかる構成によって、樹脂組成物におけるセラミック粉末とバインダ成分との馴染み性を向上させることができる。
（【００１１】以降は省略されています）

関連特許
