特許ウォッチ

公開番号2025152181
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024053959
出願日2024-03-28
発明の名称導電性ペースト、導電体、接触センサ及び電子部品
出願人ナミックス株式会社
代理人弁理士法人津国
主分類C08L 101/00 20060101AFI20251002BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】電極が伸長及び収縮をした場合であっても、伸長及び収縮の前後での電気抵抗値の変化率を小さくすることが可能な電極を形成するための導電性ペーストを提供する。
【解決手段】 (A)カーボンブラックと、(B)バインダーと、(C)溶剤とを含む導電性ペーストであって、前記(A)カーボンブラックの比表面積(BET値)が700m²/g以下であり、前記(A)カーボンブラックが、ストラクチャーを有し、前記(A)カーボンブラックのDBP吸収量が110cm³/100g以上である、導電性ペーストである。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）カーボンブラックと、
（Ｂ）バインダーと、
（Ｃ）溶剤と
を含む導電性ペーストであって、
前記（Ａ）カーボンブラックの比表面積（ＢＥＴ値）が７００ｍ
２
／ｇ以下であり、
前記（Ａ）カーボンブラックがストラクチャーを有し、
前記（Ａ）カーボンブラックのＤＢＰ吸収量が、１１０ｃｍ
３
／１００ｇ以上である、導電性ペースト。
続きを表示（約 1,000 文字）【請求項２】
前記（Ａ）カーボンブラックの前記ストラクチャーの一次粒子径が１０～７０ｎｍである、請求項１に記載の導電性ペースト。
【請求項３】
前記（Ａ）カーボンブラックの含有量が、前記導電性ペースト１００重量％に対し、３～３０重量％である、請求項１又は２に記載の導電性ペースト。
【請求項４】
前記（Ａ）カーボンブラックの含有量が、前記導電性ペーストに含まれる固形分１００重量％に対し、２０～７０重量％である、請求項１～３のいずれか１項に記載の導電性ペースト。
【請求項５】
前記（Ａ）カーボンブラックの表面のｐＨが５．０～９．０である、請求項１～４のいずれか１項に記載の導電性ペースト。
【請求項６】
前記（Ｂ）バインダーが熱可塑性樹脂である、請求項１～５のいずれか１項に記載の導電性ペースト。
【請求項７】
前記熱可塑性樹脂のハードセグメントとソフトセグメントとの比率（ハードセグメント：ソフトセグメント）が１：９９～５０：５０である、請求項６に記載の導電性ペースト。
【請求項８】
前記導電性ペーストを固化した導電体の初期長さがＬ
０
であり、初期電気抵抗値がＲ
０
であり、前記導電体を長さ１．５×Ｌ
０
まで伸長したときの電気抵抗値がＲ
１
であり、前記導電体の電気抵抗値変化率Ｒ
１
／Ｒ
０
が、９００％以下である、請求項１～７のいずれか１項に記載の導電性ペースト。
【請求項９】
前記導電性ペーストを固化した導電体の初期長さがＬ
０
であり、初期電気抵抗値がＲ
０
であり、前記導電体を、長さ１．５×Ｌ
０
まで伸長した後、前記導電体を長さＬ
０
まで収縮させたときの電気抵抗値がＲ
２
であり、前記導電体の電気抵抗値変化率Ｒ
２
／Ｒ
０
が、５００％以下である、請求項１～８のいずれか１項に記載の導電性ペースト。
【請求項１０】
前記導電性ペーストが、ストレッチャブル用導電性ペーストである、請求項１～９のいずれか１項に記載の導電性ペースト。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、伸縮及び／又は屈曲が可能な基材に電極を形成するために用いることのできる導電性ペーストに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
近年、伸縮及び／又は屈曲が可能な基材に電極を形成するための導電性ペーストが開発されている。
【０００３】
伸縮及び屈曲が可能な基材に電極を形成するための導電性ペーストとして、例えば、特許文献１には、（Ａ）導電性粒子、（Ｂ）１００％モジュラスが７ＭＰａ以上の熱可塑性ポリウレタン樹脂、及び（Ｃ）溶剤を含む樹脂組成物が記載されている。特許文献１には、樹脂組成物が、（Ａ）導電性粒子と（Ｂ）熱可塑性ポリウレタン樹脂との合計に対して（Ａ）導電性粒子の比率が９０重量％以上１００重量％未満であることが記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－１０４５８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
近年、伸縮及び／又は屈曲が可能な基材の表面に、伸縮及び／又は屈曲が可能な電極及び／又は配線を形成することが試みられている。伸縮及び／又は屈曲が可能な電極及び／又は配線を形成するために、例えば上述の特許文献１に記載の樹脂組成物のような導電性ペーストが開発されている。
【０００６】
また、伸縮及び／又は屈曲が可能な電極及び／又は配線を形成するための導電性ペーストは、感圧センサ及び変位センサ等の接触センサの電極材料に用いられる場合がある。例えば感圧センサの場合、センサに圧力を加えることにより、感圧センサの電極が伸長する。また、感圧センサから圧力を取り除くことにより、感圧センサの電極が収縮し、圧力を加える前の元の形状に戻ることが必要である。感圧センサと同様に、変位センサも、変位により、変位センサの電極が伸長及び収縮をした後に、伸長する前の元の形状に戻ることが必要である。
【０００７】
しかし、接触センサの電極を従来の導電性ペーストで形成した場合は、伸長及び収縮して元の形状に戻ったときの電気抵抗値にバラつきが生じてしまい、接触センサの検知精度の不良が生じてしまう場合がある。したがって、接触センサでは、接触センサの電極が、伸長及び収縮（伸縮）して元の形状に戻ったときに、伸長及び収縮をする前の電気的特性（例えば電気抵抗値）からの変化が小さいことが必要である。本明細書では、電極の１回の伸長及び収縮（伸縮）のことを、「１サイクル」という場合がある。
【０００８】
そこで本発明は、電極が伸長及び収縮をした場合であっても、伸長及び収縮の前後での電気抵抗値の変化率を小さくすることが可能な電極を形成するための導電性ペーストを提供することを目的とする。
【０００９】
また、本発明は、上述の導電性ペーストを用いて製造された導電体、接触センサ及び電子部品を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、本発明は以下の構成を有する。

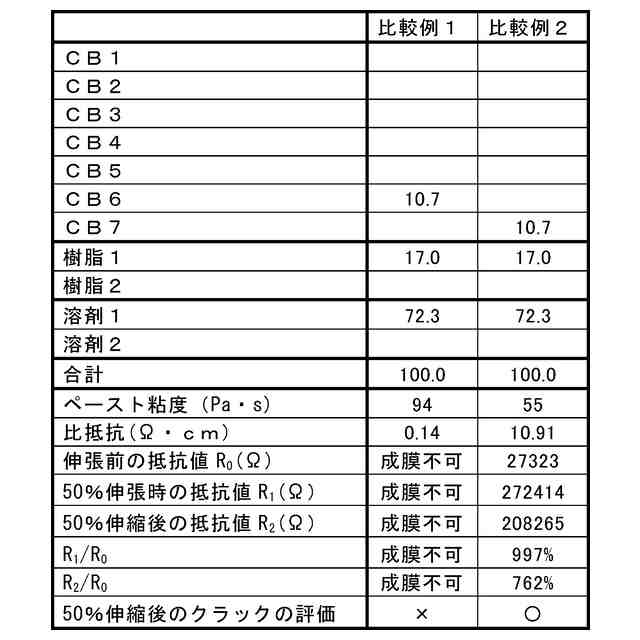

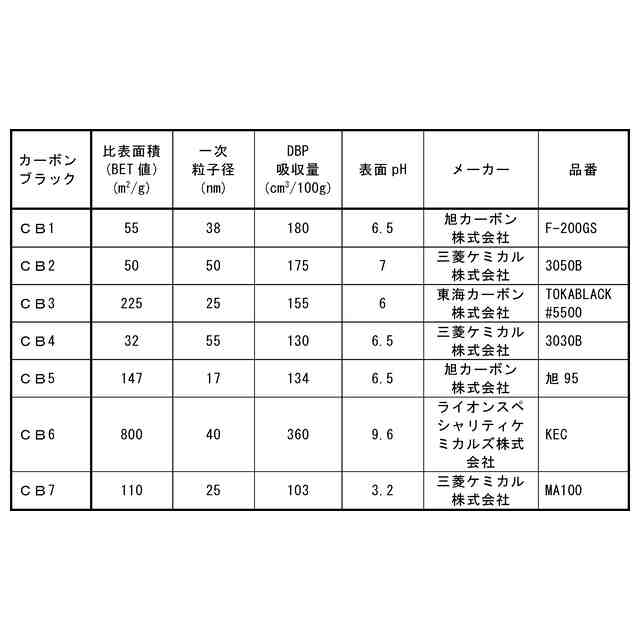

（【００１１】以降は省略されています）

関連特許
