公開番号2025150658
公報種別公開特許公報(A)
公開日2025-10-09
出願番号2024051664
出願日2024-03-27
発明の名称吸収体製造装置
出願人株式会社瑞光
代理人個人
主分類A61F 13/15 20060101AFI20251002BHJP(医学または獣医学;衛生学)
要約【課題】製造ラインの停止時間を短縮でき、吸収性物質を含む粉粒体をより精度良く所望形状に散布できる吸収体製造装置を提供する。
【解決手段】第1ローラ13と第2ローラ15との間の搬送経路3に沿って搬送中の第1シート2の一方主面に、粉粒体供給装置12の散布口12a～12cから、吸収性物質を含む粉粒体を散布する。第1シート2の他方主面に接して第1シート2を支持する支持面14sを有するシート支持部材14に、散布口12a～12cに対向するように支持面14sに開口する第1吸引孔14a～14cが形成され、第1吸引孔14a～14cは負圧源18aに接続され第1シート2を吸引する。接着剤塗布装置20が第1シート2の一方主面及び/又は第2シート4の一方主面に接着剤を塗布し、案内ローラ16が第1シート2の一方主面に第2シート4の一方主面が重なるように第2シート4を案内する。

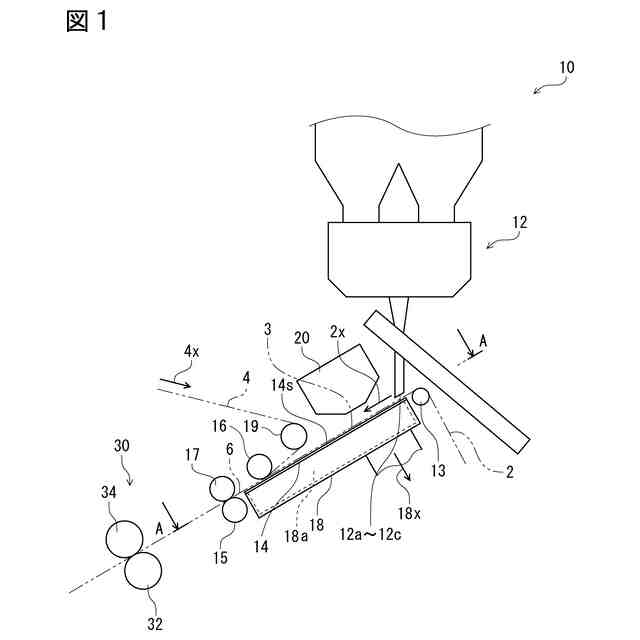

【選択図】図1
特許請求の範囲【請求項１】

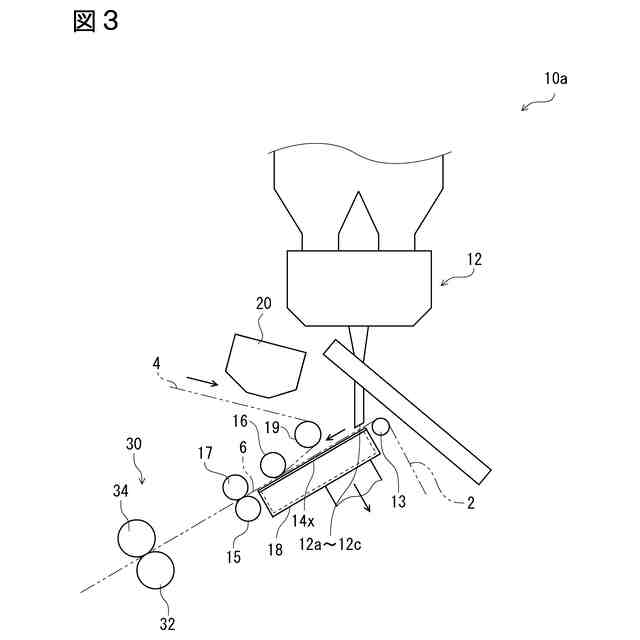

第１シートの搬送経路を規定する第１ローラ及び第２ローラと、
前記第１ローラと前記第２ローラとの間の前記搬送経路に対向するように配置された散布口を有し、前記散布口から、前記搬送経路に沿って搬送されている前記第１シートの一方主面に、吸収性物質を含む粉粒体を散布する粉粒体供給装置と、
前記粉粒体供給装置の前記散布口よりも前記第２ローラ側に配置され、前記搬送経路に沿って搬送され前記粉粒体が散布された前記第１シートの前記一方主面に第２シートの一方主面が重なるように、前記第２シートを案内する案内ローラと、

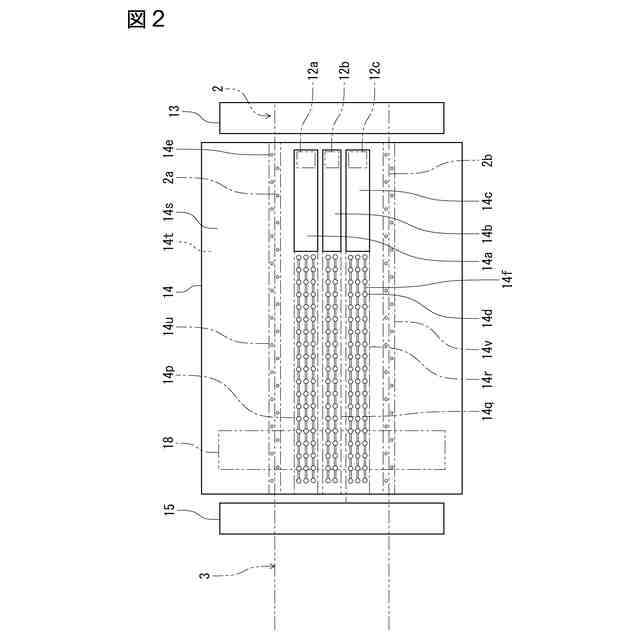

前記第１ローラと前記案内ローラとの間の前記搬送経路に沿って搬送されている前記第１シートの他方主面に接して前記第１シートを支持する支持面を有し、前記粉粒体供給装置の前記散布口に対向するように前記支持面に開口する第１吸引孔が形成され、前記第１吸引孔は負圧源に接続され前記第１シートを吸引する、シート支持部材と、
前記第１シートの前記一方主面に前記第２シートの前記一方主面が重なる前に、前記第１シートの前記一方主面と前記第２シートの前記一方主面とのいずれか一方又は両方に接着剤を塗布する接着剤塗布装置と、
を備える、吸収体製造装置。
続きを表示（約 470 文字）【請求項２】
前記シート支持部材の前記支持面のうち、前記第１吸引孔よりも前記第２ローラ側の第１領域に開口する第２吸引孔が形成され、前記第２吸引孔は負圧源に接続され前記第１シートを吸引する、請求項１に記載の吸収体製造装置。
【請求項３】
前記シート支持部材の前記支持面のうち、前記支持面に支持される前記第１シートの側縁に重なり又は隣接する第２領域に開口する第３吸引孔が形成され、前記第３吸引孔は負圧源に接続され前記第１シートの前記側縁近傍部分を吸引する、請求項１に記載の吸収体製造装置。
【請求項４】
前記接着剤塗布装置は、前記供給装置の前記散布口と前記案内ローラとの間に配置され、第１シートの前記一方主面に前記接着剤を塗布する、請求項１ないし３のいずれか一つに記載の吸収体製造装置。
【請求項５】
前記接着剤塗布装置は、前記供給装置の前記散布口と前記案内ローラとの間から離れて配置され、前記第２シートの前記一方主面に前記接着剤を塗布する、請求項１ないし３のいずれか一つに記載の吸収体製造装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、吸収体製造装置に関し、詳しくは、吸収性物品に用いる吸収体を製造する技術に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
使い捨ておむつ、使い捨てパンツ、生理用ナプキン、失禁パッド等の吸収性物品に、液体を吸収し保持することが可能な粉粒状の吸収性物質を含む吸収体が用いられている。
【０００３】
例えば、図４は、このような吸収体を製造するために用いる吸収体製造装置１０１の概略構成を示す略図であり、図５は吸収体製造装置１０１の要部拡大図である。図４及び図５に示すように、吸収体製造装置１０１は、搬送装置が第１シート２０１を斜め下方に搬送し、第１シート２０１の一方主面に、吸収性物質を含む粉粒体を、粉粒体供給装置４０の散布口４８ｃから散布した後、第２シート２０２を第１シート２０１に重ねる。第２シート２０２は、第１シート２０１に重ねる前に、接着剤塗布装置８２によって接着が塗布される。第１シート２０１と第２シート２０２とが接着され、第１シート２０１と第２シート２０２との間に粉粒体が挟まれた吸収体を、圧接装置７０の一対のローラ７２，７２の間を通過して厚み方向に圧縮される。
【０００４】
搬送装置は、通気性を有するコンベアベルト１１８ａが循環し、コンベアベルト１１８ａを介して第１シート２０１を吸引するように構成されている。すなわち、粉粒体供給装置４０の散布口４８ｃに、コンベアベルト１１８ａを介して対向するように、吸引装置５０の吸引口５１ａが配置され、吸引ポンプ５２の駆動によって吸引口５１ａの周囲の空気が吸引される。これによって、第１シート２０１及び粉粒体が吸引される。
【０００５】
粉粒体供給装置４０は、ホッパー４２に貯蔵された粉粒体が調整装置４４を通り、散布口４８ｃに向かって連続的に落下し、粉粒体が散布口４８ｃまで落下する落下経路を開閉部材１２２ｃが横断して散布口４８ｃを塞ぐことによって、散布口４８ｃからの粉粒体の供給を、間欠的に停止するように構成されている。
【先行技術文献】
【特許文献】
【０００６】
国際公開第２０１７／１３１０２５号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
このような吸収体製造装置を用いて吸収体を製造する間に、第１シートに散布された粉粒体の一部が第１シートを通り抜けてコンベアベルトに付着して蓄積するため、製造ラインを停止してコンベアベルトを清掃する必要がある。コンベアベルトは複数の部品を組み合わせた複雑な構成であり、清掃に長時間を要するため、製造ラインの停止時間が長くなり、生産効が低下する。
【０００８】
また、粉粒体を第１シートの一方主面に、より精度良く所望形状に散布することが望まれているものの、実現が難しい。
【０００９】
かかる実情に鑑み、本発明が解決しようとする課題は、製造ラインの停止時間を短縮でき、吸収性物質を含む粉粒体をより精度良く所望形状に散布できる吸収体製造装置を提供することである。
【課題を解決するための手段】
【００１０】
本発明は、上記課題を解決するために、以下のように構成した吸収体製造装置を提供する。
（【００１１】以降は省略されています）
