公開番号2025148982
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049392
出願日2024-03-26
発明の名称鍵盤楽器の鍵盤装置
出願人株式会社河合楽器製作所
代理人個人,個人,個人,個人,個人
主分類G10H 1/34 20060101AFI20251001BHJP(楽器;音響)
要約【課題】グランドピアノに比べて部品点数を低減するとともに調整箇所を削減することで、生産性やメンテナンス性を向上させることができ、また、寸法精度の高いハンマーが得られることにより、演奏時にグランドピアノと同等のタッチ感や演奏性を得ることができる鍵盤楽器の鍵盤装置を提供する。
【解決手段】揺動自在の鍵2と、鍵2の押鍵に連動して所定動作を実行するアクションユニット6と、ハンマー突出部46を介してアクションユニット6に載置され、鍵2の押鍵に伴い、アクションユニット6を介して上方に回動駆動されるハンマー5と、を備え、ハンマー5は、合成樹脂から成るハンマー本体41を有しており、ハンマー突出部46は、下方に突出し、ハンマー本体41と一体に成形された突出部本体48と、突出部本体48を覆った状態でハンマー本体41に取り付けられたローラブッシュ49と、を有している。

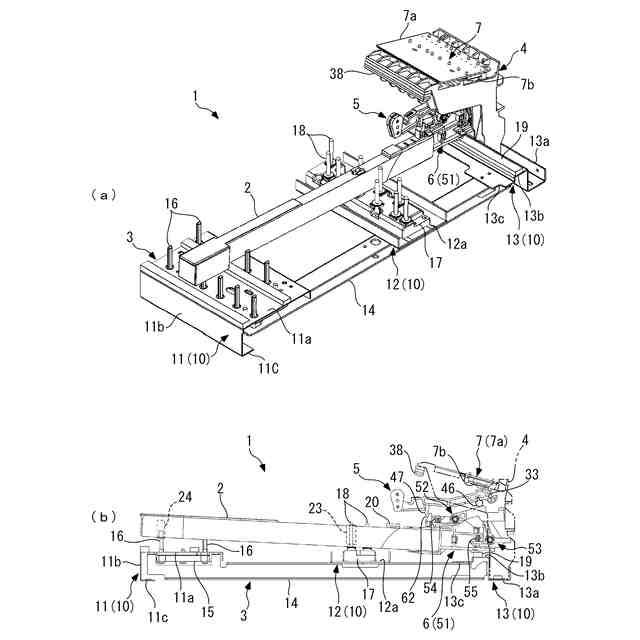

【選択図】図1

特許請求の範囲【請求項１】

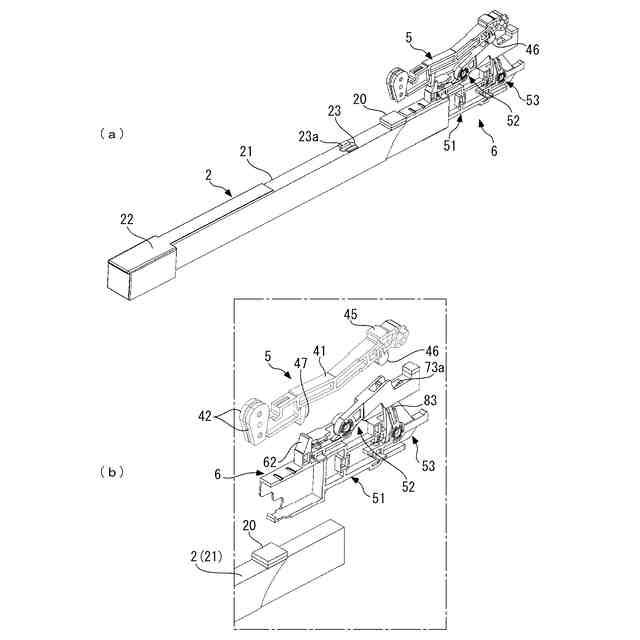

前後方向に所定長さ延び、長さ方向の中央付近を支点として揺動自在の鍵と、

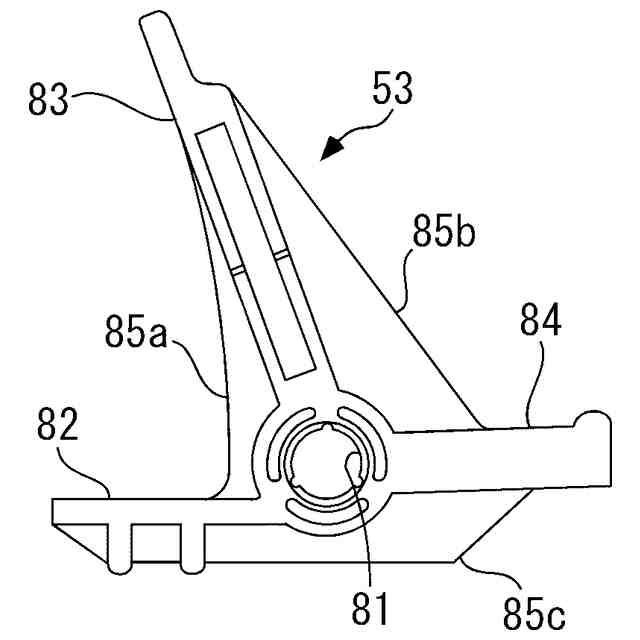

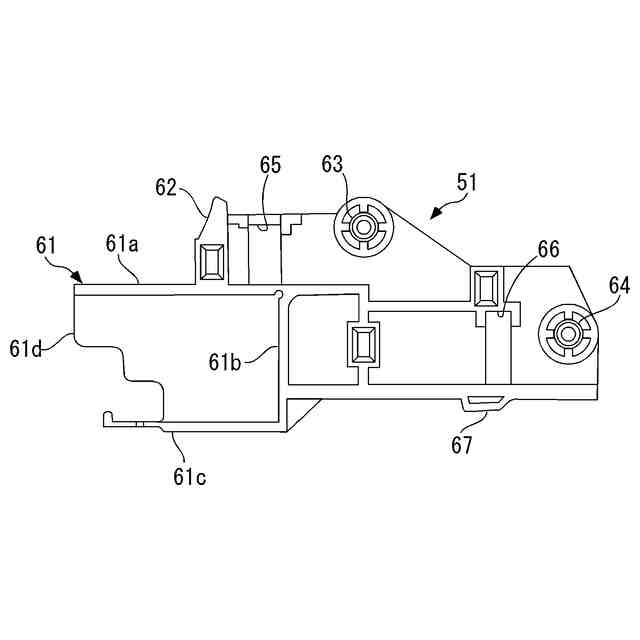

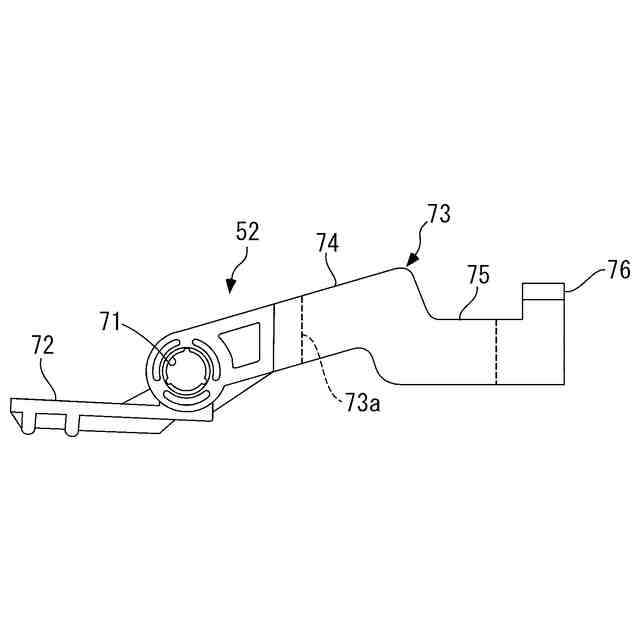

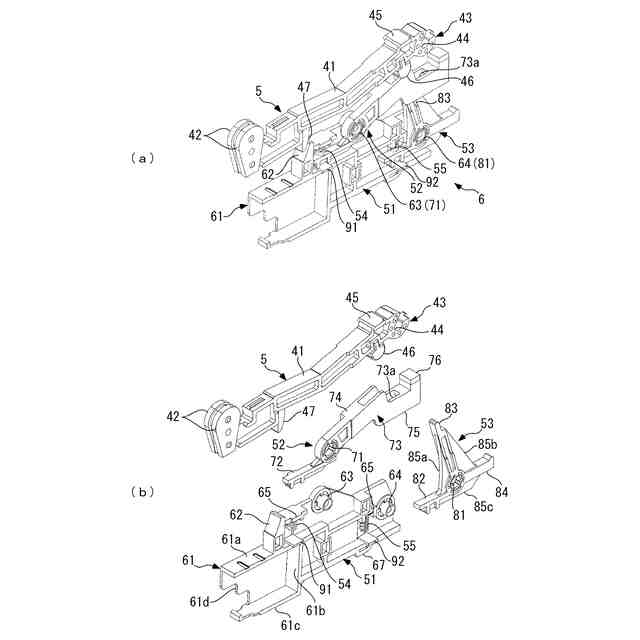

この鍵の後部に設けられ、当該鍵の押鍵に連動して所定動作を実行するアクションユニットと、

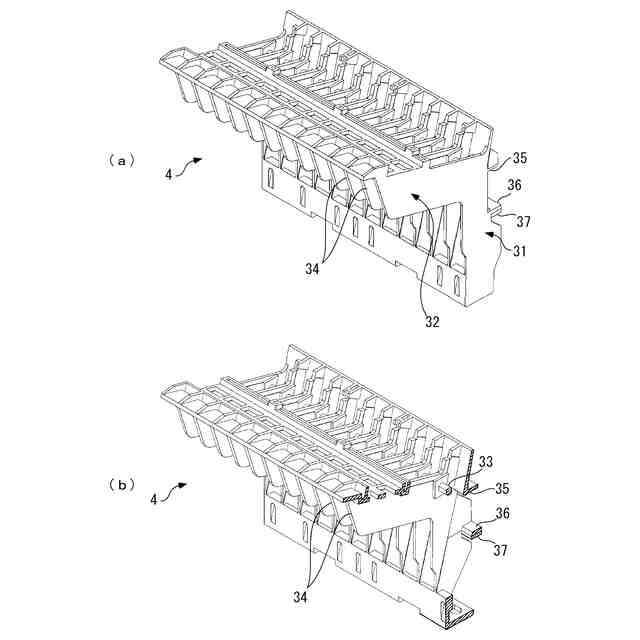

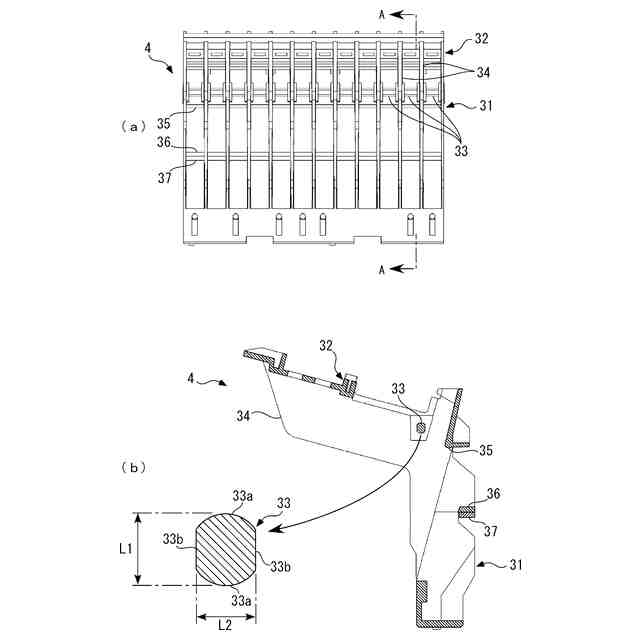

前記鍵の後側に配置されたハンマーサポートと、
前後方向に所定長さ延び、後端部において前記ハンマーサポートの左右方向に延びるハンマー支軸を介して回動自在に支持されるとともに、当該ハンマー支軸の直ぐ前側に下方に突出するように設けられたハンマー突出部を介して前記アクションユニットに載置され、前記鍵の押鍵に伴い、前記アクションユニットを介して上方に駆動されるハンマーと、
を備え、

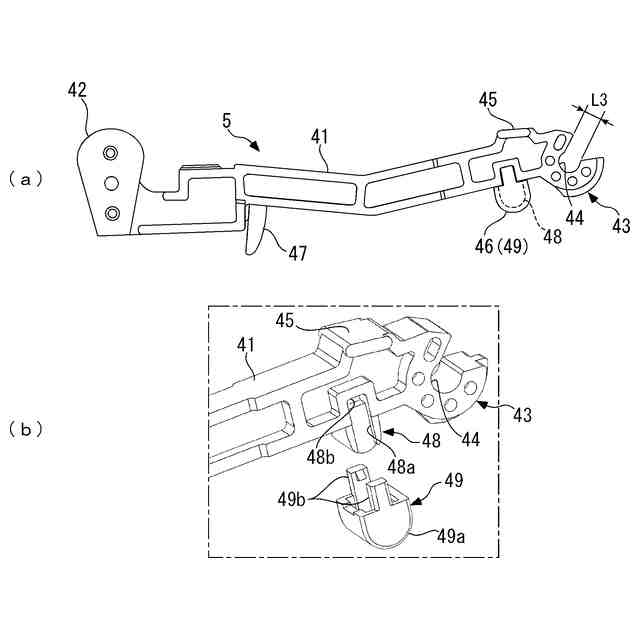

前記ハンマーは、前後方向に所定長さ延び、合成樹脂から成るハンマー本体を有しており、
前記ハンマー突出部は、
下方に突出し、前記ハンマー本体と一体に成形された突出部本体と、
所定の材料で構成された成形品から成り、前記突出部本体を覆った状態で前記ハンマー本体に取り付けられた突出部カバーと、
を有していることを特徴とする鍵盤楽器の鍵盤装置。
続きを表示（約 340 文字）【請求項２】
前記突出部カバーは、
上方に開口し、前記突出部本体が嵌入された状態で、当該突出部本体に装着されるカバー本体と、
このカバー本体から上方に突出し、互いに左右方向に所定間隔を隔てて設けられた左右２つのフックと、
を有しており、
前記ハンマー本体は、前記突出部本体の直ぐ上側の左右両側に設けられ、前記カバー本体が前記突出部本体に装着されたときに、前記２つのフックを抜止め状態に係合する左右２つのフック受けを有していることを特徴とする請求項１に記載の鍵盤楽器の鍵盤装置。
【請求項３】
前記カバー本体は、側面形状が下方に凸に湾曲し、所定の曲率を有する円弧状に形成されていることを特徴とする請求項２に記載の鍵盤楽器の鍵盤装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鍵盤楽器の鍵盤装置に関し、特に、押鍵に連動して動作するアクションユニットと、これに載置され、押鍵に伴いアクションユニットを介して上方に駆動されるハンマーとを備えた鍵盤楽器の鍵盤装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
一般に、アコースティックピアノであるグランドピアノでは、鍵の押鍵に伴って作動し、ハンマーを上方に回動させることにより、打弦を行わせるアクションが設けられている。このようなアクションの一例が、例えば本出願人がすでに出願した特許文献１に開示されている。このアクションは、鍵ごとに設けられており、回動自在に支持されかつ鍵の後部に載置されたウィッペンと、このウィッペンに回動自在に取り付けられたレペティションレバー及びジャックと、これらを所定方向に付勢するレペティションスプリングと、レペティションレバー及びジャックの回動をそれぞれ規制するレペティションスクリュー及びレギュレーティングボタンなどを備えている。
【０００３】
また、ハンマーは、前後方向に延びるとともに基端部側にシャンクローラが取り付けられたハンマーシャンクと、その先端部に取り付けられたハンマーヘッドなどで構成されている。そして、このハンマーは、ハンマーシャンクの基端部において回動自在に支持されている。
【０００４】
上記のアクションにおいて、レペティションレバーには、上下方向に貫通するジャック案内孔が設けられており、このジャック案内孔の付近に、シャンクローラを介してハンマーが載置されている。また、上記のジャックは、側面形状がＬ字状に形成されており、上下方向に延びるハンマー突上げ部の先端部が、レペティションレバーのジャック案内孔に、下方から挿入されかつ前後方向に移動自在に係合するとともに、シャンクローラに対向している。
【０００５】
以上のように構成されたハンマー及びアクションを備えたグランドピアノでは、鍵が押鍵されると、その鍵の後部で突き上げられたウィッペンが上方に回動し、これに伴い、レペティションレバー及びジャックも上方に移動する。これに伴いまず、レペティションレバーがシャンクローラを摺動させながら、これを介してハンマーを押し上げ、上方に回動させる。次いで、レペティションレバーがレペティションスクリューに当接することで係止されることにより、ジャックがシャンクローラを介してハンマーを突き上げる。その後、ハンマーが、上方に張られた弦を打弦する直前まで回動した時点で、ジャックが、レギュレーティングボタンに係合することによって、シャンクローラから抜ける（脱進）。このようなジャックの脱進により、ハンマーは、アクション及び鍵との連結を解かれ、自由回動の状態で、弦を打弦する。なお、ジャックの脱進の際に、鍵のタッチ重さ（静的荷重）の変化、具体的には、タッチ重さの急激な増加及びその直後の急激な減少によるクリック感が生じることにより、演奏者がピアノを弾くときのタッチ感において、いわゆるレットオフ感が得られる。
【０００６】
その後、鍵が離鍵され、鍵盤深さの１／３程度戻されたタイミングで、レペティションレバーが作動し始め、レペティションスプリングのばね力で所定方向に復帰回動することによって、シャンクローラを摺動させながら押し上げる。これにより、ジャックが、レペティションスプリングのばね力で所定方向に復帰回動し、元の位置に戻ることによって、鍵が離鍵状態の位置まで完全に戻らなくても、次の打弦が行えるようになっている。
【０００７】
一方、電子ピアノでは、鍵の押鍵時に、ハンマーを回動させるとともに、グランドピアノに近似したレットオフ感が得られる鍵盤装置として、例えば本出願人がすでに出願した特許文献２に開示したものが知られている。この電子ピアノの鍵盤装置は、前後方向に延び、長さ方向の中央付近に設けられたバランスピンを中心として揺動自在の鍵と、鍵の後側に設けられたアクションシャーシと、このアクションシャーシに回動自在に支持されかつ鍵の後端部に載置されたハンマーと、アクションシャーシに取り付けられ、ハンマーを介して、押鍵時の鍵にレットオフ感を付与するためのレットオフ部品などを備えている。
【０００８】
この電子ピアノでは、鍵が押鍵されると、鍵の後端部が上昇し、それにより、ハンマーが押し上げられることで上方に回動する。このハンマーの回動途中に、ハンマーの係合部がレットオフ部品に一時的に係合する。この場合、ハンマーがレットオフ部品を圧縮するように係合することで、その反作用として、レットオフ部品からの反発力がハンマーに作用し、その際の回動抵抗によって、鍵のタッチ重さが急激に増加する。そして、ハンマーがさらに回動し、レットオフ部品に対する係合が解除されると、上記の回動抵抗が消失することで、鍵のタッチ重さが急激に減少する。以上のような鍵のタッチ重さの急激な増減により、鍵のタッチ感に、グランドピアノに近似したレットオフ感が付与される。
【先行技術文献】
【特許文献】
【０００９】
特開２００３－１６７５７２号公報
特開２０１０－２６２１２９号公報
【発明の概要】
【発明が解決しようとする課題】
【００１０】
しかし、グランドピアノでは、アクションやハンマーを構成する部品数が多く、また、回動する部品（以下、本欄において「回動部品」という）と、それを支持する部品（以下、本欄において「支持部品」という）とを、ピンを介して連結している。具体的には、支持部品において、回動部品を支持する部分が二股状に形成され、その内側に支持部品がセットされた状態で、両部品の連結孔にピンを挿入することで、回動部品が支持部品に回動自在に連結される。このように、グランドピアノでは、アクションやハンマーの構成部品が多く、しかも、製造時におけるそれらの組付け作業が煩雑であり、手間がかかってしまう。また、アクションを介して駆動されるハンマーでは、ハンマーシャンクローラの取付位置や、その形態（例えば硬さや表面の摩擦、形状）がばらつくことがある。そのため、ハンマーを適正に作動させるために、アクションの各部品やハンマーの回動範囲を調整する必要があり、その調整作業が煩雑である。
（【００１１】以降は省略されています）
