公開番号2025148830
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049147
出願日2024-03-26
発明の名称シート製造システム、及び制御プログラム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類D21B 1/06 20060101AFI20251001BHJP(製紙;セルロースの製造)
要約【課題】分析サーバーが動作状態等をPC等に出力したときの動作状態等の表示様態は開示されていない。
【解決手段】シート製造システムは、細断片を生成する細断装置と、前記細断片を用いて再生シートを製造するシート製造装置と、サーバーと、表示部を有する端末装置と、を備えるシート製造システムであって、前記シート製造装置は、前記サーバーに稼働情報を送信し、前記サーバーは、前記シート製造装置から送信される前記稼働情報を受信し、前記稼働情報を前記端末装置に送信し、前記端末装置は、前記表示部に、前記稼働情報に基づく前記シート製造装置に係る装置監視領域を含む監視画面を表示する。
【選択図】図8
特許請求の範囲【請求項１】
細断片を生成する細断装置と、前記細断片を用いて再生シートを製造するシート製造装置と、サーバーと、表示部を有する端末装置と、を備えるシート製造システムであって、
前記シート製造装置は、前記サーバーに稼働情報を送信し、
前記サーバーは、前記シート製造装置から送信される前記稼働情報を受信し、前記稼働情報を前記端末装置に送信し、
前記端末装置は、前記表示部に、前記稼働情報に基づく前記シート製造装置に係る装置監視領域を含む監視画面を表示する、
シート製造システム。
続きを表示（約 1,800 文字）【請求項２】
前記細断片を用いて前記再生シートを製造する第２シート製造装置を備え、
前記第２シート製造装置は、前記サーバーに第２稼働情報を送信し、
前記サーバーは、前記第２シート製造装置から送信される前記第２稼働情報を受信し、前記第２稼働情報を前記端末装置に送信し、
前記端末装置は、前記第２稼働情報に基づく前記第２シート製造装置に係る第２装置監視領域を含む前記監視画面を表示する、
請求項１に記載のシート製造システム。
【請求項３】
前記細断装置は、前記サーバーに細断装置稼働情報を送信し、
前記サーバーは、前記細断装置から送信される前記細断装置稼働情報を受信し、前記細断装置稼働情報を前記端末装置に送信し、
前記端末装置は、前記細断装置稼働情報に基づく前記細断装置に係る細断装置監視領域を含む前記監視画面を表示する、
請求項１に記載のシート製造システム。
【請求項４】
前記細断装置は、所定稼働状態であると判別したときに、通知指示情報を送信し、
前記サーバーは、前記細断装置から送信される前記通知指示情報を受信し、前記通知指示情報を前記端末装置にプッシュ送信し、
前記端末装置は、プッシュ送信された前記通知指示情報に基づいて、前記表示部に前記監視画面に遷移させる遷移ボタンを表示する、
請求項３に記載のシート製造システム。
【請求項５】
前記細断装置は、前記細断片を貯留する貯留部、及び前記貯留部が満杯であることを検出する満杯検出部を有し、
前記所定稼働状態は、前記満杯検出部が満杯であることを示す満杯検出信号を出力した状態である、
請求項４に記載のシート製造システム。
【請求項６】
前記細断装置は、前記細断片に細断する細断部、及び前記細断部に詰まりが発生したことを検出する詰まり検出部を有し、
前記所定稼働状態は、前記詰まりが発生したことを示す詰まり発生信号を前記詰まり検出部が出力した状態である、
請求項４に記載のシート製造システム。
【請求項７】
細断片を生成する細断装置と、前記細断片を用いて再生シートを製造するシート製造装置と、サーバーと、表示部を有する端末装置と、を備えるシート製造システムであって、
前記細断装置は、前記サーバーに細断装置稼働情報を送信し、
前記サーバーは、前記細断装置から送信される前記細断装置稼働情報を受信し、前記細断装置稼働情報を前記端末装置に送信し、
前記端末装置は、前記細断装置稼働情報に基づく前記細断装置に係る細断装置監視領域を含む監視画面を表示する、
シート製造システム。
【請求項８】
前記細断片を生成する第２細断装置を備え、
前記第２細断装置は、前記サーバーに第２細断装置稼働情報を送信し、
前記サーバーは、前記第２細断装置から送信される前記第２細断装置稼働情報を受信し、前記第２細断装置稼働情報を前記端末装置に送信し、
前記端末装置は、前記第２細断装置稼働情報に基づく前記第２細断装置に係る第２細断装置監視領域を含む前記監視画面を表示する、
請求項７に記載のシート製造システム。
【請求項９】
前記シート製造装置は、前記サーバーに稼働情報を送信し、
前記サーバーは、前記シート製造装置から送信される前記稼働情報を受信し、前記稼働情報を前記端末装置に送信し、
前記端末装置は、前記表示部に、前記稼働情報に基づく前記シート製造装置に係る装置監視領域を含む前記監視画面を表示する、
請求項７に記載のシート製造システム。
【請求項１０】
前記シート製造装置は、所定状態であると判別したときに、通知情報を送信し、
前記サーバーは、前記シート製造装置から送信される前記通知情報を受信し、前記通知情報を前記端末装置にプッシュ送信し、
前記端末装置は、プッシュ送信された前記通知情報に基づいて、前記表示部に前記監視画面に遷移させる遷移ボタンを表示する、
請求項９に記載のシート製造システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、シート製造システム、及び制御プログラムに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
古紙を再生するシート製造システムが知られている。特許文献１に記載されるシート製造システムは、第１の装置と、第２の装置と、分析サーバーと、を備える。第１の装置は、古紙に粗砕等を行う粗砕・解繊装置である。第２の装置は、シートを製造するシート製造装置である。分析サーバーは、第１の装置及び第２の装置のステータス情報を収集し、記憶する。分析サーバーは、ステータス情報に基づく動作状態等をＰＣ等に出力する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－１６８４９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
分析サーバーが動作状態等をＰＣ等に出力したときの動作状態等の表示様態は開示されていない。
【課題を解決するための手段】
【０００５】
本開示のシート製造システムは、細断片を生成する細断装置と、前記細断片を用いて再生シートを製造するシート製造装置と、サーバーと、表示部を有する端末装置と、を備えるシート製造システムであって、前記シート製造装置は、前記サーバーに稼働情報を送信し、前記サーバーは、前記シート製造装置から送信される前記稼働情報を受信し、前記稼働情報を前記端末装置に送信し、前記端末装置は、前記表示部に、前記稼働情報に基づく前記シート製造装置に係る装置監視領域を含む監視画面を表示する。
【０００６】
本開示のシート製造システムは、細断片を生成する細断装置と、前記細断片を用いて再生シートを製造するシート製造装置と、サーバーと、表示部を有する端末装置と、を備えるシート製造システムであって、前記細断装置は、前記サーバーに細断装置稼働情報を送信し、前記サーバーは、前記細断装置から送信される前記細断装置稼働情報を受信し、前記細断装置稼働情報を前記端末装置に送信し、前記端末装置は、前記細断装置稼働情報に基づく前記細断装置に係る細断装置監視領域を含む監視画面を表示する。
【０００７】
本開示の制御プログラムは、表示部を有し、サーバーを介して細断片を生成する細断装置及び、前記細断片を用いて再生シートを製造するシート製造装置と接続する端末装置の制御部で実行される制御プログラムであって、前記制御部に、前記サーバーを介して、前記シート製造装置から送信される稼働情報を受信させ、前記表示部に、前記稼働情報に基づく前記シート製造装置に係る装置監視領域を含む監視画面を表示させる。
【図面の簡単な説明】
【０００８】
古紙再生システムの概略構成を示す図。
シート製造装置の概略構成を示す図。

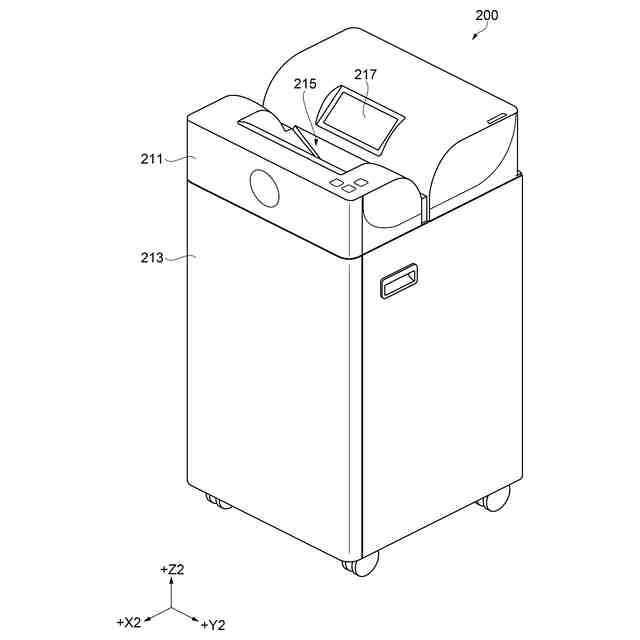

古紙シュレッダーの外観構成を示す図。
古紙シュレッダーの概略構成を示す図。
古紙再生システムのブロック構成を示す図。
古紙再生システムの制御フローを示す図。

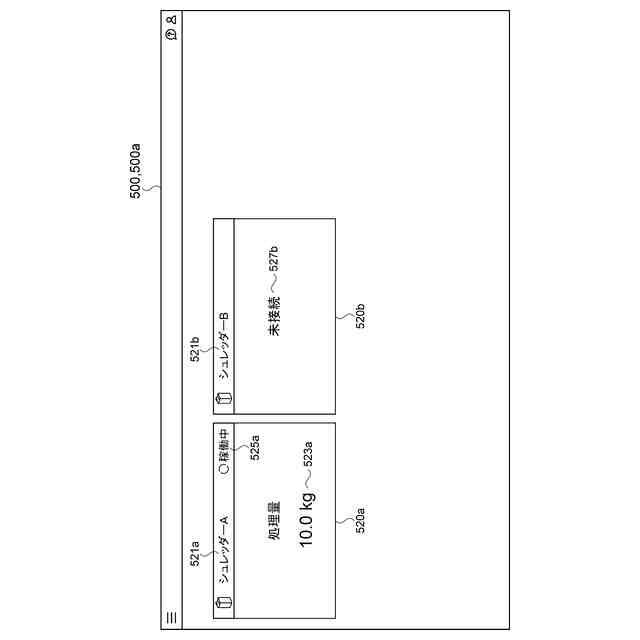

管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。

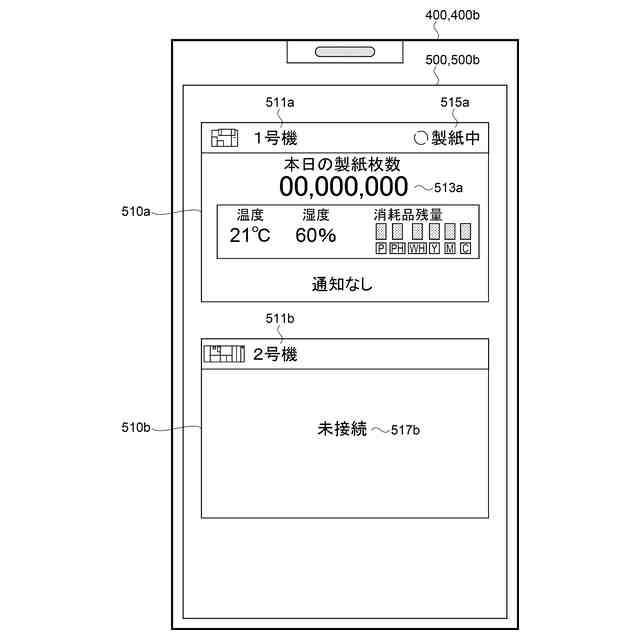

端末装置の表示例を示す図。
管理画面の一例を示す図。

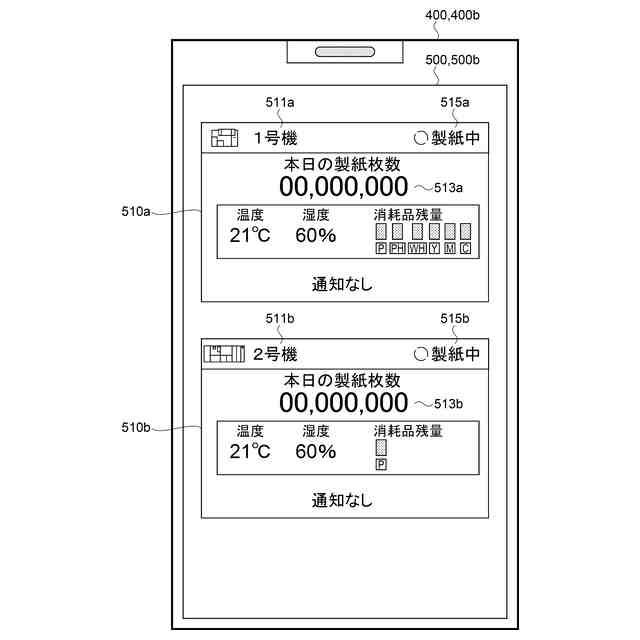

端末装置の表示例を示す図。
管理画面の一例を示す図。
端末装置の表示例を示す図。
管理画面の一例を示す図。
端末装置の表示例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
管理画面の一例を示す図。
【発明を実施するための形態】
【０００９】
図１は、古紙再生システム１の概略構成を示している。古紙再生システム１は、シート製造システムの一例に対応する。古紙再生システム１は、シート製造装置１００と、古紙シュレッダー２００と、古紙再生管理サーバー３００と、端末装置４００と、を備える。古紙再生システム１は、プッシュ通知サーバー３５０を備えてもよい。シート製造装置１００、古紙シュレッダー２００、古紙再生管理サーバー３００、及び端末装置４００の数は、それぞれ１つでもよいし、複数でもよい。シート製造装置１００、古紙シュレッダー２００、古紙再生管理サーバー３００、及び端末装置４００は、互いに通信ネットワークＮＷを介して通信接続される。プッシュ通知サーバー３５０は、通信ネットワークＮＷを介して古紙再生管理サーバー３００及び端末装置４００と通信接続される。通信ネットワークＮＷは、ネットワークの一例に対応する。
【００１０】
古紙再生システム１に含まれるシート製造装置１００、古紙シュレッダー２００、及び端末装置４００は、１つの企業内に配置されてもよいし、複数の企業に分散配置されてもよい。古紙再生管理サーバー３００は、サーバー管理者によって管理される。端末装置４００は、シート製造装置１００を管理する管理者、もしくは古紙シュレッダー２００を管理する管理者に使用される。古紙再生システム１が複数の端末装置４００を備える場合、複数の端末装置４００は、それぞれシート製造装置１００を管理する管理者、及び古紙シュレッダー２００を管理する管理者に使用される。
（【００１１】以降は省略されています）
