公開番号2025148747
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024049027
出願日2024-03-26
発明の名称洗浄水噴射ノズル
出願人三菱重工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類F28G 9/00 20060101AFI20251001BHJP(熱交換一般)
要約【課題】洗浄水噴射ノズルにおいて、管支持板上に堆積する異物を除去する作業における作業性の向上を図る。
【解決手段】円筒形状をなすノズル本体と、ノズル本体の一端部に噴射孔が設けられるノズル部と、を備え、噴射孔は、中心軸線に対して異なる噴射角度をなす複数種類の噴射孔を有する。
【選択図】図6
特許請求の範囲【請求項１】
円筒形状をなすノズル本体と、
前記ノズル本体の一端部に噴射孔が設けられるノズル部と、
を備え、
前記噴射孔は、中心軸線に対して異なる噴射角度をなす複数種類の噴射孔を有する、
洗浄水噴射ノズル。
続きを表示（約 440 文字）【請求項２】
前記噴射孔は、前記中心軸線に対して４５度以上の噴射角度をなす第１噴射孔と、前記中心軸線に対して４５度未満の噴射角度をなす第２噴射孔とを有する、
請求項１に記載の洗浄水噴射ノズル。
【請求項３】
前記第１噴射孔は、前記中心軸線に対する噴射角度が６０度であり、前記第２噴射孔は、前記中心軸線に対する噴射角度が４０度である、
請求項２に記載の洗浄水噴射ノズル。
【請求項４】
前記第１噴射孔および前記第２噴射孔は、周方向に等間隔で複数設けられる、
請求項２または請求項３に記載の洗浄水噴射ノズル。
【請求項５】
前記第１噴射孔と前記第２噴射孔とは、周方向にずれて設けられる、
請求項４に記載の洗浄水噴射ノズル。
【請求項６】
前記第１噴射孔および前記第２噴射孔は、前記ノズル部の表面を展開したとき、千鳥格子形状をなして配置される、
請求項５に記載の洗浄水噴射ノズル。

発明の詳細な説明【技術分野】
【０００１】
本開示は、洗浄水噴射ノズルに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
原子力発電プラントは、原子炉、蒸気発生器、蒸気タービン、発電機などにより構成される。蒸気発生器は、胴部内に上下に間隔をあけて複数の管支持板や管板が配置され、管群外筒の内部に逆Ｕ字形状をなす複数の伝熱管が配置される。伝熱管は、端部が管板を貫通し、胴部の下端部に設けられた一次冷却水の入口側水室鏡と出口側水室鏡に連通する。また、複数の伝熱管は、長手方向の中間部が管群外筒に固定される複数の管支持板に支持される。
【０００３】
蒸気発生器は、長期の使用により複数の伝熱管の表面にスケールが生成され、剥がれ落ちたスケールが管支持板上に堆積する。スケールは、蒸気発生器の内部の各種機器に対して損傷などを与える可能性があり、定期的に除去する必要がある。伝熱管の洗浄装置としては、例えば、下記特許文献１に記載されたものがある。
【先行技術文献】
【特許文献】
【０００４】
特開２０２４－３１５００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来の洗浄水噴射ノズルは、先端部に複数の穴が形成されて構成される。管支持板上に堆積したスケールを除去するとき、洗浄水噴射ノズルを管支持板上で隣接する伝熱管の間に挿入し、先端部の穴から洗浄水を噴射することでスケールを押し流す。従来の洗浄水噴射ノズルは、先端部の穴から一定の方向に向けて洗浄水を噴射することから、スケールの洗浄範囲が規定されてしまう。そのため、スケールの除去作業に長時間を要することとなり、作業時間の短縮が望まれている。
【０００６】
本開示は、上述した課題を解決するものであり、管支持板上に堆積する異物を除去する作業における作業性の向上を図る洗浄水噴射ノズルを提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記の目的を達成するための本開示の洗浄水噴射ノズルは、円筒形状をなすノズル本体と、前記ノズル本体の一端部に噴射孔が設けられるノズル部と、を備え、前記噴射孔は、中心軸線に対して異なる噴射角度をなす複数種類の噴射孔を有する。
【発明の効果】
【０００８】
本開示の洗浄水噴射ノズルによれば、管支持板上に堆積する異物を除去する作業における作業性の向上を図ることができる。
【図面の簡単な説明】
【０００９】
図１は、蒸気発生器の内部構成を示す概略図である。

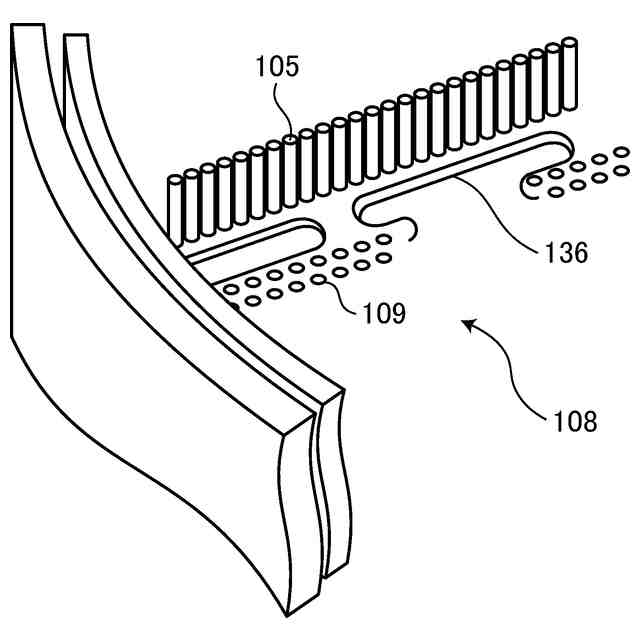

図２は、管支持板を示す概略図である。
図３は、実施形態に係る作業機器を表す模式図である。

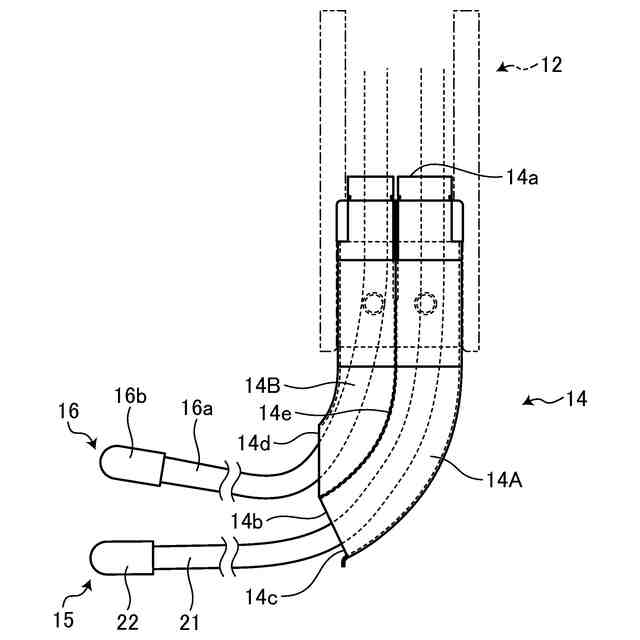

図４は、作業機器の要部を表す概略図である。

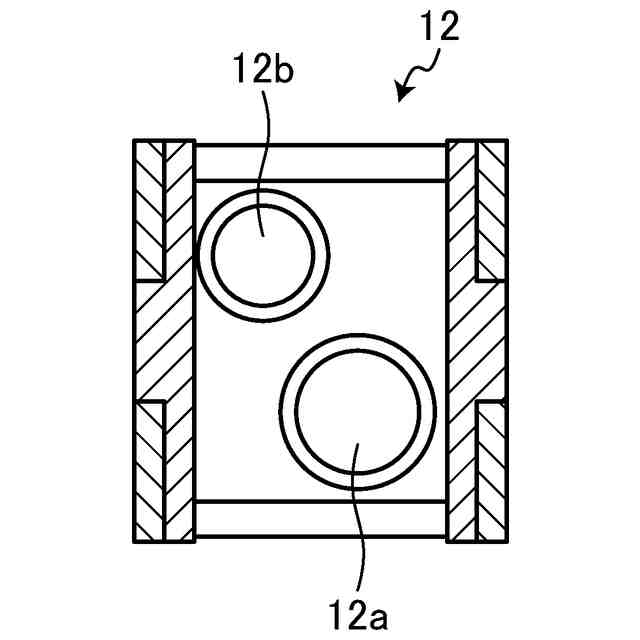

図５は、ケーブル収容体を表す水平断面図である。

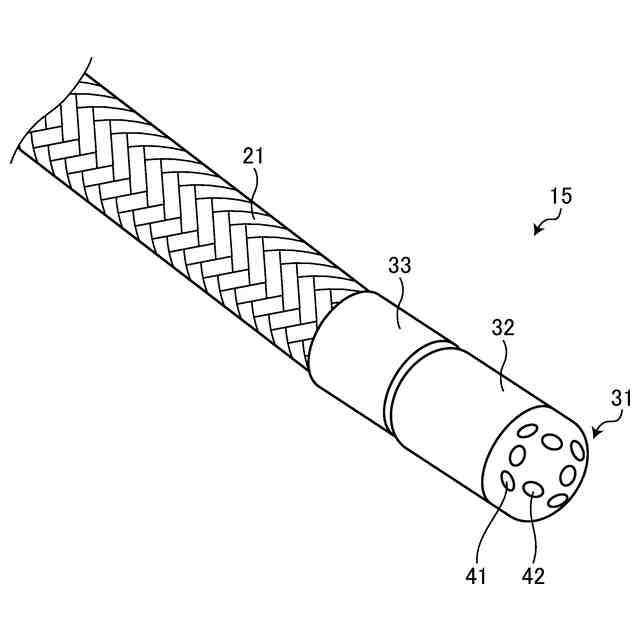

図６は、洗浄水噴射ノズルを表す斜視図である。

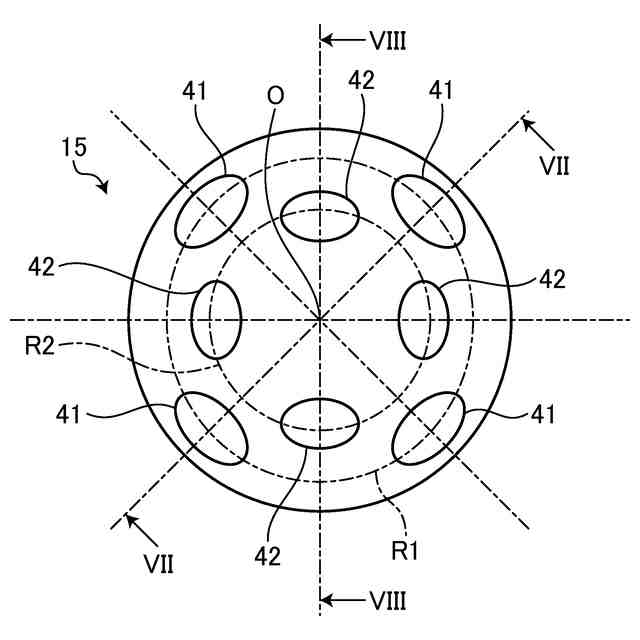

図７は、洗浄水噴射ノズルを表す正面図である。
図８は、洗浄水噴射ノズルを表す図６のVII－VII断面図である。
図９は、洗浄水噴射ノズルを表す図６のVIII－VIII断面図である。
図１０は、洗浄水噴射ノズルによる洗浄作業を表す概略図である。
【発明を実施するための形態】
【００１０】
以下に図面を参照して、本開示の好適な実施形態を詳細に説明する。なお、この実施形態により本開示が限定されるものではなく、また、実施形態が複数ある場合には、各実施形態を組み合わせて構成するものも含むものである。また、実施形態における構成要素には、当業者が容易に想定できるもの、実質的に同一のもの、いわゆる均等の範囲のものが含まれる。
（【００１１】以降は省略されています）
