公開番号2025146233
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046903
出願日2024-03-22
発明の名称CMP装置およびその研磨温度制御方法
出願人株式会社東京精密
代理人スプリング弁理士法人
主分類B24B 37/015 20120101AFI20250926BHJP(研削;研磨)
要約【課題】
研磨温度を適切に制御可能な研磨装置及び研磨方法の提供。
【解決手段】

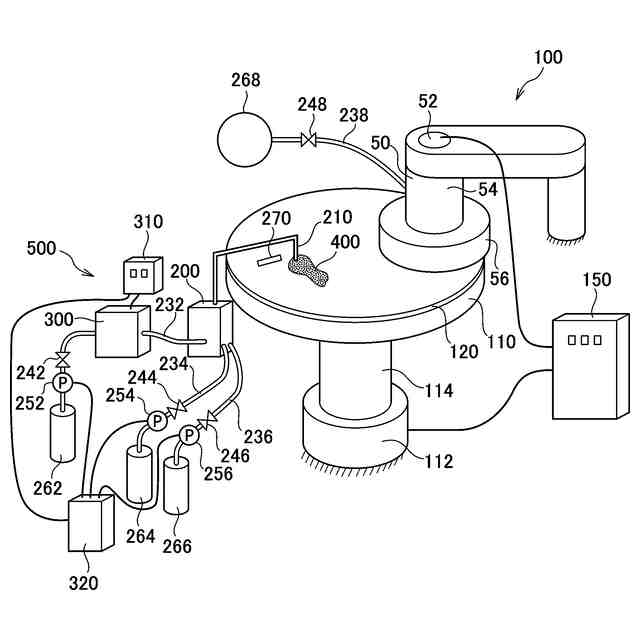

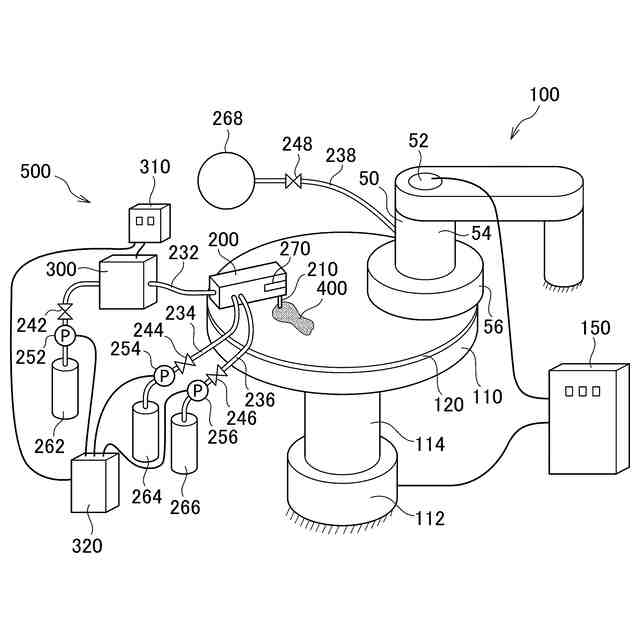

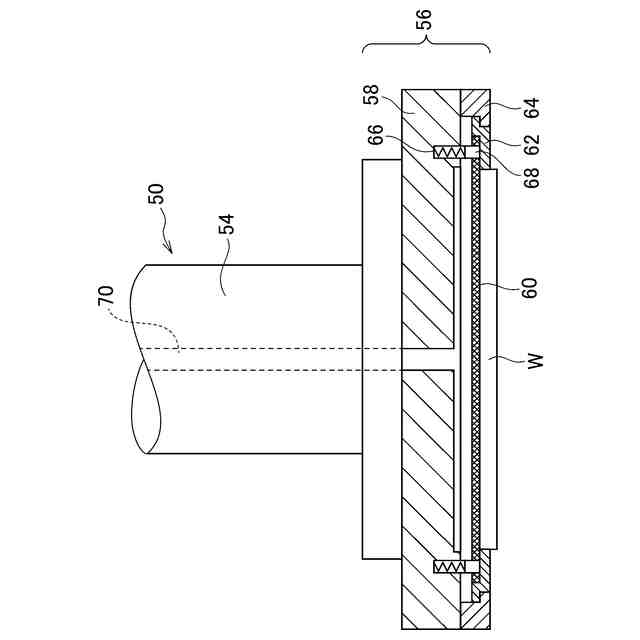

回転可能な研磨ヘッド50に保持されたワークを回転自在なプラテン110に押し当て前記ワークの表面を研磨するCMP装置100において、前記プラテンに隣接し、スラリーとスラリー以外の液体とを混合する混合器200と、前記液体の温度調整する温度調節手段300と、を備える、ことを特徴とするCMP装置。
【選択図】図2
特許請求の範囲【請求項１】
回転可能な研磨ヘッドに保持されたワークを回転自在なプラテンに押し当て前記ワークの表面を研磨するＣＭＰ装置において、
前記プラテンに隣接し、スラリーとスラリー以外の液体とを混合する混合器と、
前記液体の温度調整する温度調節手段と、を備える、ことを特徴とするＣＭＰ装置。
続きを表示（約 470 文字）【請求項２】

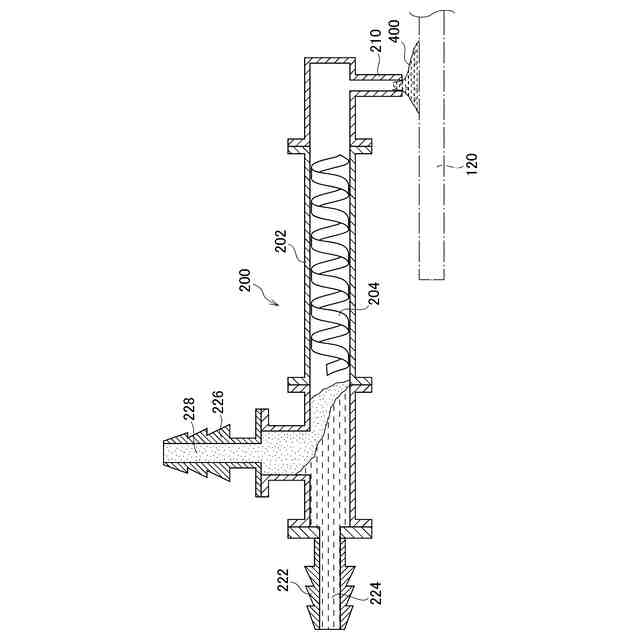

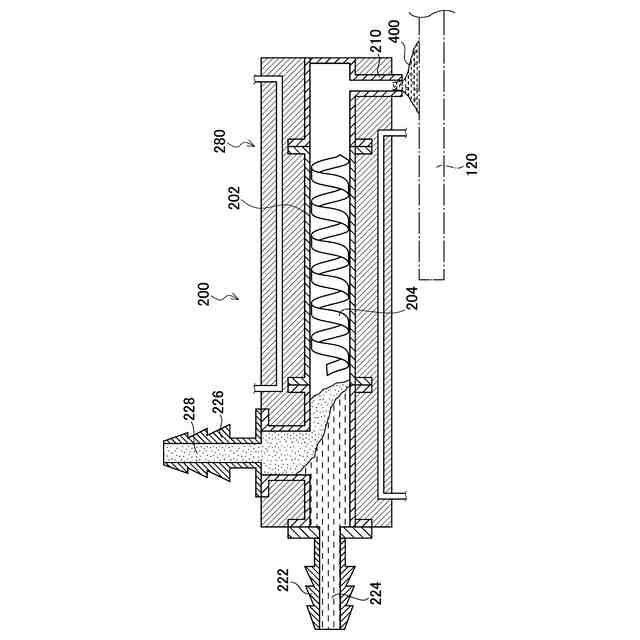

前記混合器は、前記スラリー及び前記液体を混合した研磨液を前記プラテンに向かって滴下する滴下手段を備え、
前記滴下手段は、前記プラテンの回転方向に対して上流側に位置している、ことを特徴とする請求項１に記載のＣＭＰ装置。
【請求項３】
前記混合器は、前記プラテン上に配置されている、請求項２に記載のＣＭＰ装置。
【請求項４】
前記液体は、純水であることを特徴とする請求項３に記載のＣＭＰ装置。
【請求項５】
回転可能な研磨ヘッドに保持されたワークを回転自在なプラテンに押し当て前記ワークの表面を研磨するＣＭＰ装置において、
スラリー以外の液体の温度を調整し、
前記プラテンに隣接する混合器でスラリー及び前記液体を混合した研磨液の温度調整をする、ことを特徴とするＣＭＰ装置の研磨温度制御方法。
【請求項６】
前記研磨液を前記プラテンの回転方向に対して前記研磨ヘッドよりも上流側に供給することを特徴とする請求項５に記載の研磨温度制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、半導体ウェハ面等を研磨するＣＭＰ装置及びその研磨温度制御方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、化学的機械的研磨（ＣｈｅｍｉｃａｌＭｅｃｈａｎｉｃａｌＰｏｌｉｓｈｉｎｇ，ＣＭＰ）装置を用いた研磨処理において、半導体基板のウェハ等のワークを研磨剤又は研磨液のスラリー等を用いて研磨することが知られている。ＣＭＰ装置を用いた研磨処理において、研磨処理時の研磨部分であるウェハ等の温度に相当する研磨温度が研磨レートに影響を与え得る。具体的には。ウェハの中心から外周端までの研磨温度差がウェハの研磨量分布に影響を与え可能性がある。例えば、シリコン、シリコンカーバイド等の基板やシリコン酸化膜、金属配線膜等を対象とする研磨の中でも特、金属研磨において、研磨温度による研磨レートに与える影響が顕著に生じ得る。近年のウェハの大径化に伴いさらに研磨温度を精度よく制御することが必要となり得る。
【０００３】
ＣＭＰ装置を用いたウェハ面の研磨例が、特許文献１～５に記載されている。例えば、特許文献１に記載のＣＭＰ装置は、研磨パッドを保持するプラテンと、研磨プロセス中に研磨パッドの研磨面に対して基板を保持するために、アクチュエータによって研磨パッドを横切って横方向に移動可能なキャリアを含む。さらに、研磨パッド上の複数のゾーンの温度を独立して制御する複数のヒータ及びクーラを含む熱制御システムと、コントローラを有し、コントローラは、熱制御システムが、第１の温度を有する第１のゾーンと、第１の温度とは異なる第２の温度を有する第２のゾーンを研磨パッド上に生成するよう、制御する。
【０００４】
特許文献２では、研磨後のウェハに研磨傷跡が残ることなく、研磨面を高度に平坦であるようにすることが開示されている。具体的には、水溶性粒子を含んだ研磨パッドの表面部にスラリーを供給する供給部と、被研磨物を保持した状態で被研磨物を研磨パッドの表面部に接触させる保持部と、研磨パッドの表面部に配置され研磨パッドの表面部の温度を設定する温度設定部と、供給部と保持部と温度設定部の動作を制御する制御部をＣＭＰ装置が備える。制御部は、研磨パッドの表面部の温度を第１の温度範囲内に設定した状態で被研磨物を研磨する第１の研磨工程を実行した後に、研磨パッドの表面部の温度を第２の温度範囲内に設定した状態で被研磨物を研磨する第２の研磨工程を実行する。
【０００５】
特許文献３では、ＣＭＰ装置に供給するスラリーの凝集による研磨粒子の粗大化を抑制するために、スラリー供給装置が、密閉されたスラリーボトルと、配管系統と、ウェット窒素生成装置と、ウェット窒素供給用配管と、吸引ノズルと、噴出ノズルと、温度調節器と、流量調節弁と、送液ポンプと各送液ポンプの運転や流量を制御する制御系を備える。ＣＭＰ装置による研磨中は、送液ポンプを一定の時間間隔で交互に運転・停止させる間欠運転をする。スラリーボトル内に配置するプロペラ等の撹拌装置を用いずに、噴出ノズルからスラリーを噴出させてスラリーを撹拌する。
【０００６】
特許文献４では、ダマシン法により形成されたＣｕ配線を持つ被研磨体の研磨において、ＣＭＰ工程でＣｕ膜の研磨残りを防止するために、ＣＭＰ装置を用いた研磨においては、次の３つのステップを踏む。第１のステップでは、第１の研磨定盤で砥粒フリースラリを用いてＣｕ膜を研磨し、バリアメタル層でＣｕ膜の研磨を止める。第２のステップでは、第２の研磨定盤で砥粒フリースラリ及びシリカスラリを直前混合したスラリを用いて半導体ウェハの表面を研磨し、第１のステップで局所的に研磨残りしたＣｕ膜を除去する。第３のステップでは、第３の研磨定盤でシリカスラリを用いて配線溝以外の領域のバリアメタル層を研磨し、配線溝の内部にＣｕ配線を形成する。
【０００７】
特許文献５では、金属配線膜を有するウェーハ表面のＣＭＰ法による平坦化研磨において、メタル系の発熱反応で金属膜表面の温度が上昇し、加工面の化学的反応速度にばらつきが生じるのを抑制することを試みている。そのため、下面にエアー噴出口を有しエアー噴出口から供給されるエアーによって形成される圧力エアー層を介してウェーハに押圧力を付与するバックプレートと、ウェーハに接触してバックプレートから圧力エアー層を介して加えられる押圧力をウェーハに伝達する保護シートとを有したウェーハキャリアのエアー噴出口から供給するエアーの温度を所定の値に制御する恒温手段を研磨装置に設けている。
【先行技術文献】
【特許文献】
【０００８】
特表２０２２－５２９６３５号公報
特開２０１２－１７８４５０号公報
特開２０００－１５８３３９号公報
特開２００３－１１５４８８号公報
特開２００６－２３７０３５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００９】
半導体ウェハの製造では、ウェハの基板面上にパターン又は金属配線層を形成したのちに基板の表面を平坦に研磨し、さらに次の層の金属配線層又はパターンを研磨面上に形成し、形成されたパターン面を平坦に研磨する。この作業を繰り返すことにより、ウェハ基板面上に多層の配線層が形成可能になる。
【００１０】
ウェハ基板の表面研磨には、ＣＭＰ法が多用されている。ＣＭＰ法においては、プラテンと呼ばれる回転定盤上に研磨パッドを配設し、プラテンを回転動させる。それとともに、研磨対象のウェハもウェハ中心を中心として回転動させて、スラリーに含まれる砥粒を介して研磨する。この研磨の良否は研磨時に発生する摩擦熱に影響され、特に研磨部の温度が上昇するか否かでウェハ表面の研磨面の平坦さや表面への傷の発生が左右されることが判明した。
（【００１１】以降は省略されています）
