公開番号2025145760
公報種別公開特許公報(A)
公開日2025-10-03
出願番号2024046131
出願日2024-03-22
発明の名称冷却システム
出願人株式会社梓総合研究所
代理人個人
主分類G06F 1/20 20060101AFI20250926BHJP(計算;計数)
要約【課題】コンピュータが設置された部屋を冷却しつつ、コンピュータの内部の冷却も可能とする。

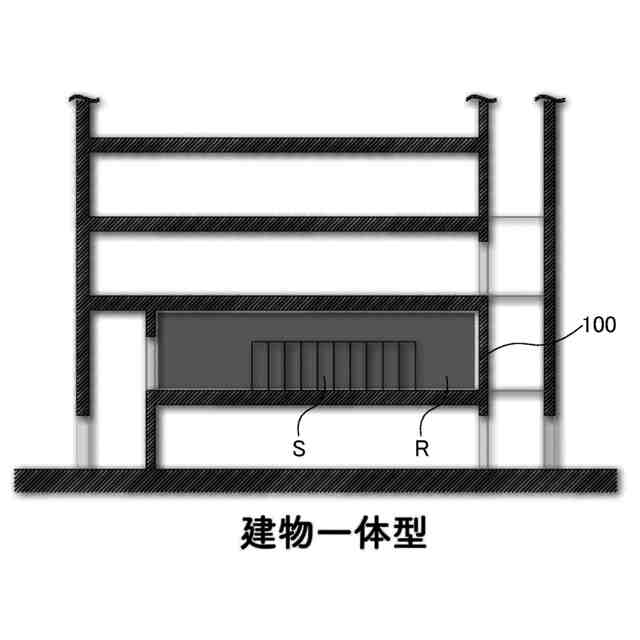

【解決手段】冷却システム1は、サーバSが設置された部屋Rを冷却し、部屋Rの空気を、冷媒との熱交換により冷却する第1熱交換部11と、サーバSの部品Pを冷却する第2熱交換部12と、第1熱交換部11と第2熱交換部12とに接続され、第1熱交換部11及び第2熱交換部12において熱交換される冷媒が流通する流通管15と、を備え、第1熱交換部11において熱交換された冷媒によって、第2熱交換部12の熱交換が行われることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
コンピュータが設置された部屋を冷却する冷却システムであって、
前記部屋の空気を、冷媒との熱交換により冷却する第１熱交換部と、
前記コンピュータの内部を、冷媒との熱交換により冷却する第２熱交換部と、
前記第１熱交換部と前記第２熱交換部とに接続され、前記第１熱交換部及び前記第２熱交換部において熱交換される冷媒が流通する流通管と、を備え、
前記第１熱交換部において熱交換された冷媒によって、前記第２熱交換部の熱交換が行われることを特徴とする冷却システム。
続きを表示（約 370 文字）【請求項２】
前記第２熱交換部と前記第１熱交換部の間において、前記流通管に接続された第３熱交換部を更に備え、
前記第３熱交換部は、前記第２熱交換部において熱交換された冷媒を、前記部屋外を流通する液体との熱交換により冷却し、当該液体を温め、
前記第３熱交換部により冷却された冷媒は、前記第１熱交換部において、熱交換に使用されることを特徴とする請求項１に記載の冷却システム。
【請求項３】
少なくとも前記第１熱交換部を制御する制御部を、更に備え、
前記制御部は、
太陽光により発電した電力で、前記第１熱交換部に前記部屋を冷却させ、

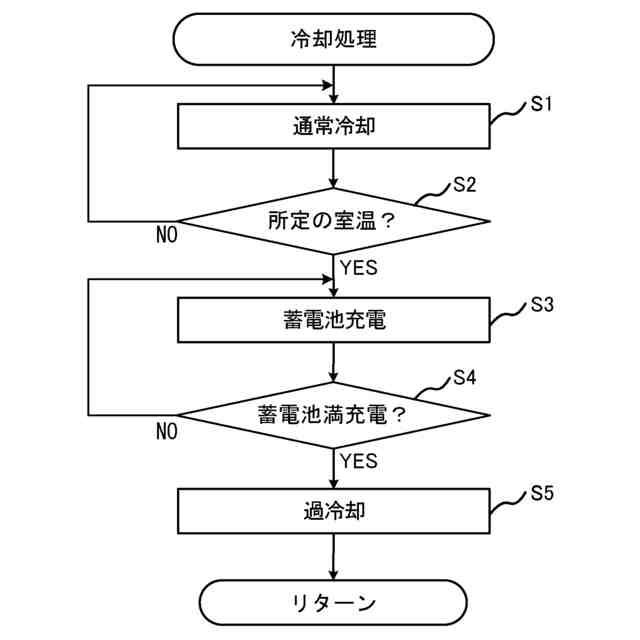

前記部屋が所定の室温となった後に発電された余剰電力で、前記第１熱交換部に前記部屋を更に冷却させることを特徴とする請求項１又は２に記載の冷却システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、コンピュータが設置された部屋を冷却する冷却システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、コンピュータが設置された部屋であるサーバルームは、コンピュータが動作することで、部屋内の温度が上昇する。部屋内の温度が上昇すると、コンピュータに不具合が発生する虞がある。このため、サーバルームを冷却する技術が知られている。
【０００３】
例えば、特許文献１には、熱交換装置と、外気を熱交換装置へ送給する外気ダクトと、熱排気を建屋の外へ送給する排気ダクトを備え、熱交換装置は、ヒートパイプを伝熱要素とする外気冷却式の第１熱交換体と、水冷式の第２熱交換体と、空調ケースと、送風ファンおよび循環ファンと、送水設備などで構成され、外気を送風ファンで熱交換装置へ送給して、第１熱交換体でサーバーラック内の空気調和を行い、外気温が高いときは、冷却水を送水設備で第２熱交換体に送給して、第１熱交換体と第２熱交換体でサーバーラック内の空気調和を行うサーバーシステム用の空気調和装置が提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６－２３８３７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、コンピュータが設置された部屋に設置されるコンピュータは、内部にＣＰＵ（Central Processing Unit）やＧＰＵ（Graphics Processing Unit）が配置され、使用時にはこれらの部品が熱を発生する。サーバルーム等の部屋は、この熱により温度が上昇するため、特許文献１に記載された技術等により冷却する必要がある。
【０００６】
しかしながら、部屋を冷却したとしても、部屋の冷却とは別に、コンピュータの内部に配置された部品（ＣＰＵやＧＰＵ）を冷却する必要があるが、特許文献１に記載された技術では、コンピュータの内部まで冷却することはできない。このため、部屋の冷却と、コンピュータの部品とを、それぞれ別の冷媒により冷却していたため、部屋の冷却に使用した冷媒が有効に活用されていなかった。
【０００７】
本発明は、上記の点に鑑みてなされたものであり、コンピュータが設置された部屋を冷却しつつ、コンピュータの内部の冷却も可能とすることを目的とする。
【課題を解決するための手段】
【０００８】
（１）コンピュータが設置された部屋を冷却する冷却システムであって、
前記部屋の空気を、冷媒との熱交換により冷却する第１熱交換部と、
前記コンピュータの内部を、冷媒との熱交換により冷却する第２熱交換部と、
前記第１熱交換部と前記第２熱交換部とに接続され、前記第１熱交換部及び前記第２熱交換部において熱交換される冷媒が流通する流通管と、を備え、
前記第１熱交換部において熱交換された冷媒によって、前記第２熱交換部の熱交換が行われることを特徴とする冷却システム。
【０００９】
（１）の発明では、冷却システムは、第１熱交換部と、第２熱交換部と、流通管と、を備え、コンピュータが設置された部屋を冷却する。
第１熱交換部は、部屋の空気を、冷媒との熱交換により冷却する。
第２熱交換部は、コンピュータの内部を、冷媒との熱交換により冷却する。
流通管は、第１熱交換部と第２熱交換部とに接続され、第１熱交換部及び第２熱交換部において熱交換される冷媒が流通する。
そして、冷却システムは、第１熱交換部において熱交換された冷媒によって、第２熱交換部の熱交換が行われる。
【００１０】
（１）の発明によれば、冷却システムは、コンピュータが設置された部屋を冷却した冷媒によって、コンピュータの内部を、冷媒との熱交換により冷却する。
したがって、コンピュータが設置された部屋を冷却しつつ、コンピュータの内部の冷却も可能となる。
（【００１１】以降は省略されています）
