公開番号2025144045
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043618
出願日2024-03-19
発明の名称排ガス処理装置および排ガス処理方法
出願人株式会社荏原製作所
代理人個人,個人,個人
主分類B01D 53/38 20060101AFI20250925BHJP(物理的または化学的方法または装置一般)
要約【課題】ガス処理反応器の腐食を防止し、かつ処理ガスとの反応効率を向上させることができる排ガス処理装置が提供される。
【解決手段】排ガス処理装置は、液体をトーチ部に供給し、その後、トーチ部で加熱された液体を前記ガス処理反応器に供給する液体供給ラインを備える。

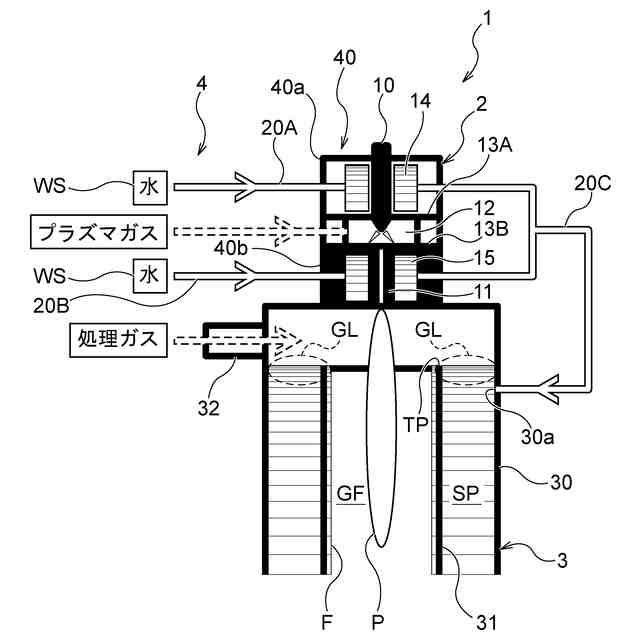

【選択図】図1
特許請求の範囲【請求項１】
排ガス処理装置であって、
高温のジェットを生成するトーチ部と、
前記ジェットによって熱分解された処理ガスが流れるガス流路を有するガス処理反応器と、
液体を前記トーチ部に供給し、その後、前記トーチ部で加熱された前記液体を前記ガス処理反応器に供給する液体供給ラインと、
前記液体供給ラインに接続された液体供給源と、を備える、排ガス処理装置。
続きを表示（約 1,000 文字）【請求項２】
前記トーチ部は、
カソードが配置されたカソード室と、
アノードが配置されたアノード室と、を備えており、
前記液体供給ラインは、
前記液体を前記カソード室に供給するカソード側供給ラインと、
前記液体を前記アノード室に供給するアノード側供給ラインと、を有している、請求項１に記載の排ガス処理装置。
【請求項３】

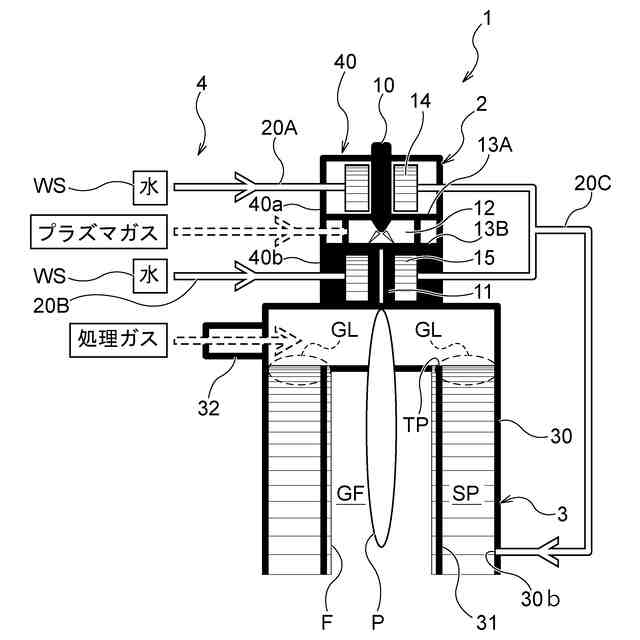

前記液体供給ラインは、前記カソード側供給ラインおよび前記アノード側供給ラインに接続された合流ラインを有している、請求項２に記載の排ガス処理装置。
【請求項４】

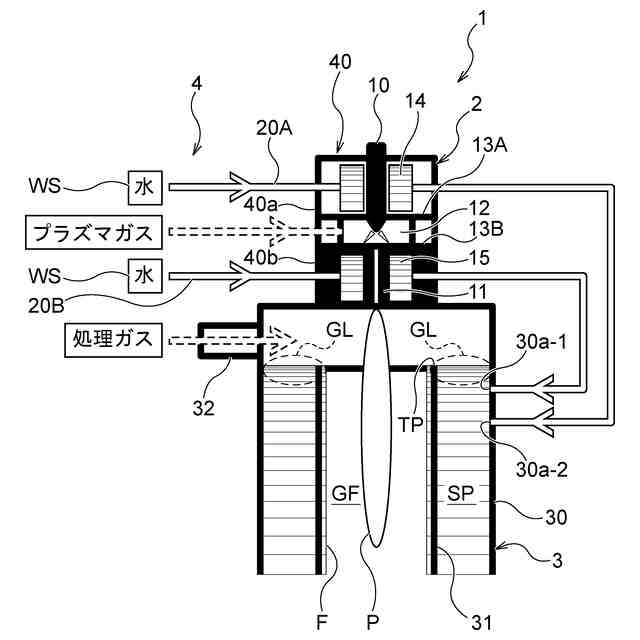

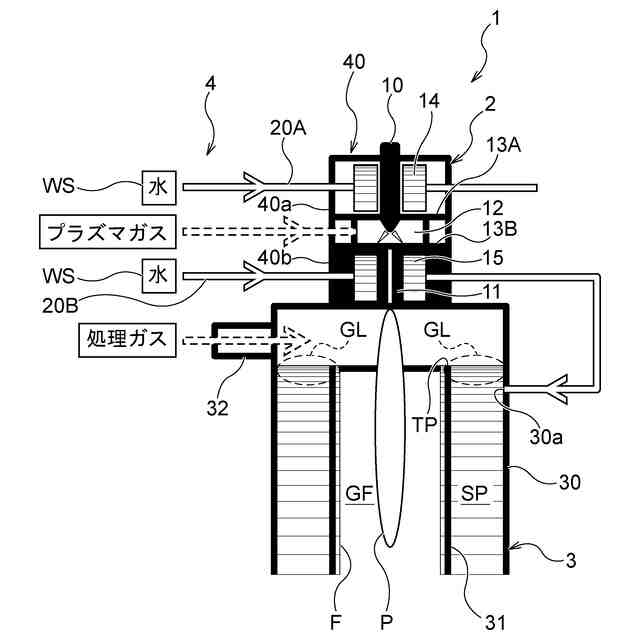

前記カソード側供給ラインおよび前記アノード側供給ラインの少なくとも１つは、前記ガス処理反応器に接続されている、請求項２に記載の排ガス処理装置。
【請求項５】
前記トーチ部は、
カソードが配置されたカソード室と、
アノードが配置されたアノード室と、を備えており、

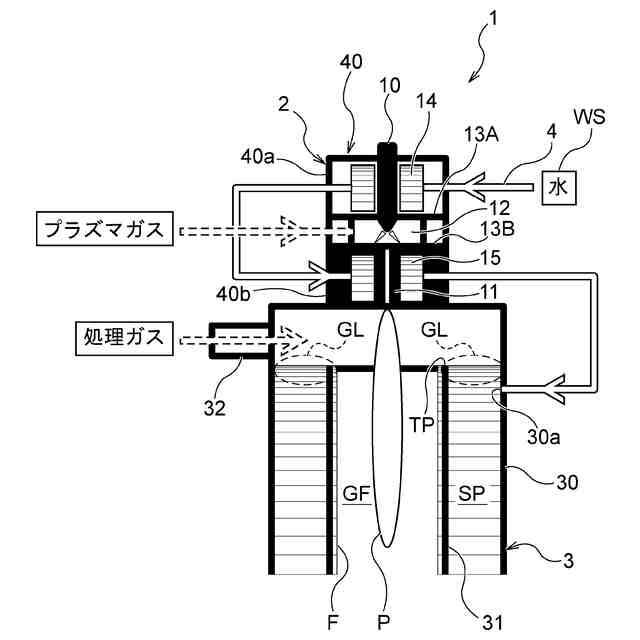

前記液体供給ラインは、前記カソード室および前記アノード室のうちの一方に前記液体を供給し、その後、前記カソード室および前記アノード室のうちの他方に前記液体を供給する、請求項１に記載の排ガス処理装置。
【請求項６】
前記液体供給ラインは、前記ガス処理反応器の上部に前記液体を供給するように構成されている、請求項１に記載の排ガス処理装置。
【請求項７】
前記ガス処理反応器は、
前記ガス流路を形成する内筒部と、
前記内筒部を取り囲む外筒部と、を備えており、
前記内筒部は、前記液体供給ラインから供給された液体の越流堰としての上端を有している、請求項１に記載の排ガス処理装置。
【請求項８】

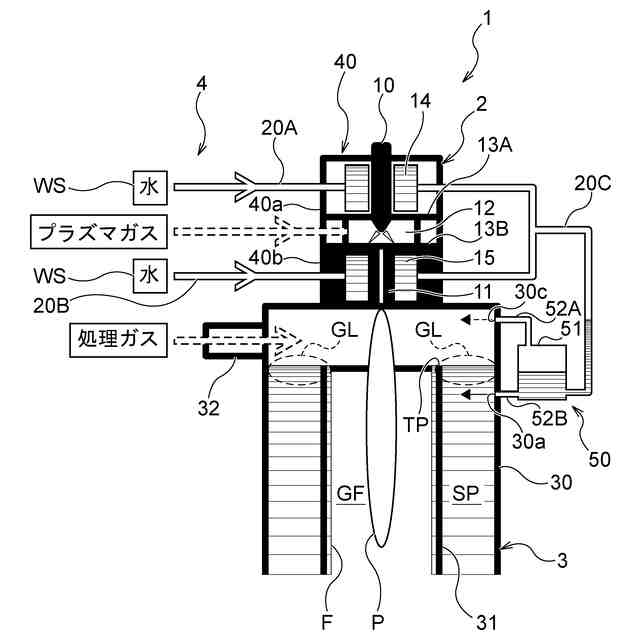

前記排ガス処理装置は、前記液体供給ラインに接続された気液分離槽を備えており、
前記気液分離槽は、前記液体の流れ方向において、前記トーチ部の下流側に配置されている、請求項７に記載の排ガス処理装置。
【請求項９】
前記気液分離槽は、
前記上端よりも高い位置において、前記外筒部に接続された気体導入ラインと、
前記上端よりも低い位置において、前記外筒部に接続された液体導入ラインと、を備えている、請求項８に記載の排ガス処理装置。
【請求項１０】

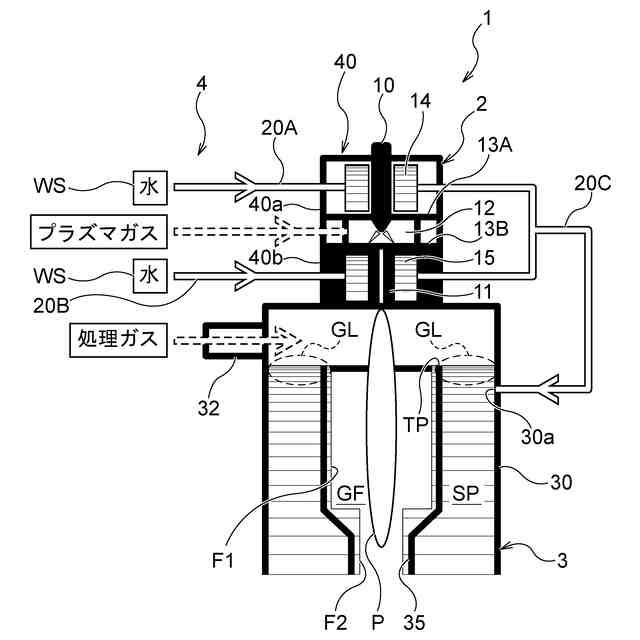

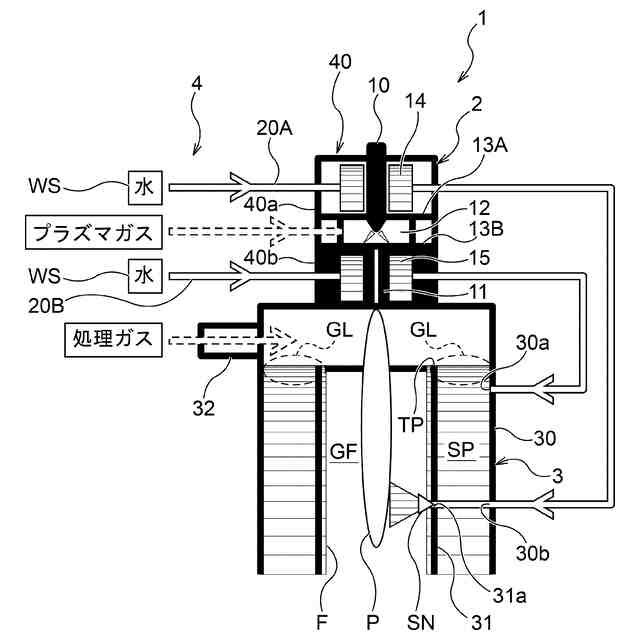

前記内筒部は、前記ガス流路を狭くする流路絞り部を有している、請求項７に記載の排ガス処理装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、排ガス処理装置および排ガス処理方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
ガスを無害化処理する除害装置（排ガス処理装置の一例）が存在する。ガスの無害化処理としては、処理ガスを液体と接触させて異物および水溶性成分等を除去する湿式、並びに処理ガスを燃焼させることによる燃焼式などが知られている。
【先行技術文献】
【特許文献】
【０００３】
特開２００８－１６１８６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
処理ガスを高温で熱分解する場合、熱分解された処理ガスの再結合を防止するために、熱分解された処理ガスを何らかの物質と反応させる必要がある。水は、その熱分解によって水素原子および酸素原子を生成し、熱分解された処理ガスは、これら原子と反応する。したがって、水は、熱分解された処理ガスと反応する物質として好適である。特に、気化した水（すなわち、水蒸気）は、液体として存在する水と比較して、少ないエネルギーで処理ガスと反応することができる。
【０００５】
熱分解された処理ガスと反応させるための水として、水タンクとガス処理反応器との間で循環する水を使用する方法が考えられる。しかしながら、このような循環水を使用すると、循環水に含まれる生成物が徐々に濃縮され、結果として、生成物の酸に起因して、ガス処理反応器が腐食するおそれがある。
【０００６】
その一方で、循環水の代わりに新水（すなわち、水供給源から供給された水）を使用する方法が考えられるが、温度の低い新水を使用すると、処理ガスとの反応効率が低くなるおそれがある。
【０００７】
そこで、本発明は、ガス処理反応器の腐食を防止し、かつ処理ガスとの反応効率を向上させることができる排ガス処理装置および排ガス処理方法を提供することを目的とする。
【課題を解決するための手段】
【０００８】
一態様では、排ガス処理装置が提供される。排ガス処理装置は、高温のジェットを生成するトーチ部と、前記ジェットによって熱分解された処理ガスが流れるガス流路を有するガス処理反応器と、液体を前記トーチ部に供給し、その後、前記トーチ部で加熱された前記液体を前記ガス処理反応器に供給する液体供給ラインと、前記液体供給ラインに接続された液体供給源と、を備える。
【０００９】
一態様では、前記トーチ部は、カソードが配置されたカソード室と、アノードが配置されたアノード室と、を備えており、前記液体供給ラインは、前記液体を前記カソード室に供給するカソード側供給ラインと、前記液体を前記アノード室に供給するアノード側供給ラインと、を有している。
一態様では、前記液体供給ラインは、前記カソード側供給ラインおよび前記アノード側供給ラインに接続された合流ラインを有している。
一態様では、前記カソード側供給ラインおよび前記アノード側供給ラインの少なくとも１つは、前記ガス処理反応器に接続されている。
【００１０】
一態様では、前記トーチ部は、カソードが配置されたカソード室と、アノードが配置されたアノード室と、を備えており、前記液体供給ラインは、前記カソード室および前記アノード室のうちの一方に前記液体を供給し、その後、前記カソード室および前記アノード室のうちの他方に前記液体を供給する。
一態様では、前記液体供給ラインは、前記ガス処理反応器の上部に前記液体を供給するように構成されている。
一態様では、前記ガス処理反応器は、前記ガス流路を形成する内筒部と、前記内筒部を取り囲む外筒部と、を備えており、前記内筒部は、前記液体供給ラインから供給された液体の越流堰としての上端を有している。
（【００１１】以降は省略されています）
