特許ウォッチ

公開番号2025143865
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043334
出願日2024-03-19
発明の名称建材用水性コーティング剤、及び化粧シート
出願人DICグラフィックス株式会社
代理人個人
主分類C09D 133/00 20060101AFI20250925BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】プラスチック基材への密着性が良好で、且つ、高耐久性や耐傷性に優れた建材用水性コーティング剤を提供する。
【解決手段】(メタ)アクリルエマルジョン、硬化剤及びシランカップリング剤を含有し、前記シランカップリング剤を全固形分に対し5～30質量%含有することを特徴とする建材用水性コーティング剤、それを使用した化粧シート。建材用水性コーティング剤は、さらに極性基含有オレフィン系樹脂を含有することが好ましい。
【選択図】なし
特許請求の範囲【請求項１】
（メタ）アクリルエマルジョン、硬化剤及びシランカップリング剤を含有し、前記シランカップリング剤を全固形分に対し５～３０質量％含有することを特徴とする建材用水性コーティング剤。
続きを表示（約 420 文字）【請求項２】
極性基含有オレフィン系樹脂を含有する請求項１に記載の建材用水性コーティング剤。
【請求項３】
前記硬化剤が、エポキシ系硬化剤又はアジリジン系硬化剤である請求項１に記載の建材用水性コーティング剤。
【請求項４】
塗工面にコロナ処理が実施されたプラスチック基材上に水性コーティング剤のコーティング層を有する化粧シートであって、前記水性コーティング剤が請求項１に記載の水性コーティング剤であることを特徴とする化粧シート。
【請求項５】
プラスチック基材上に水性コーティング剤１のコーティング層１と水性コーティング剤２のコーティング層２とを有する化粧シートであって、前記水性コーティング剤１が請求項１に記載の水性コーティング剤及び極性基含有オレフィン系樹脂を含有する水性コーティング剤であり、前記水性コーティング剤２が請求項１に記載の水性コーティング剤であることを特徴とする化粧シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は、建材用水性コーティング剤、及びそれを用いた化粧シートに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
一般に、家具、住宅内装、車輌内装材等を対象に、合板等の表面に貼り合わせることで天然の材料に近い外観（意匠性）を付与することができる材料として「化粧シート」が採用されている。このような化粧シートには、高耐久性及び意匠性と本物の天然材料に近い質感、及び、機能性が求められるため、プラスチック基材上に意匠性付与のための印刷層に加えて、高耐久性や質感、機能性を付与したコーティング層を設けている。
【０００３】
このような化粧シート用コーティング層に使用するコーティング剤として、水性のコーティング剤が知られており、例えばガラス転移温度が８０℃以上、酸価が５０ｍｇＫＯＨ／ｇ以上の水性アクリル樹脂エマルションとカルボジイミド硬化剤とを含有する水性コーティング剤や（特許文献１参照）、ポリカーボネート系ウレタン樹脂と、カルボジイミド硬化剤とを含有する水性コーティング剤（特許文献２参照）が知られている。これらのコーティング剤では、高耐久性及び意匠性と本物の天然材料に近い質感を目的として、カルボジイミド硬化剤を使用し架橋密度を高めることで耐傷性や耐汚染性を付与し（特許文献２段落００３０参照）、シリカ等のフィラーを添加することで、光沢調整や耐傷性を付与している（特許文献２段落００３５参照）。
しかしながら、時として密着不良が生じることがあった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１４４４５６号公報
特開２０２３－１２２９９５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明の課題は、プラスチック基材への密着性が良好で、且つ、高耐久性や耐傷性に優れた建材用水性コーティング剤を提供することにある。
【０００６】
化粧シートにおける密着不良が起因する性能低下として、アルカリ洗浄した後に生じる白化現象（特に床材に使用した化粧シートに生じることが多い）や、促進耐候試験後の化粧シート表面のコーティング層の浮き等がある。
本発明者らは鋭意検討の結果、（メタ）アクリルエマルジョン、エポキシ系硬化剤又はアジリジン系硬化剤及びシランカップリング剤を含有する水性コーティング剤が、これらの密着不良の生じにくいコーティング層を付与し、上記目的を達成できることを見出し、本発明を完成するに至った。
【０００７】
すなわち本発明は、（メタ）アクリルエマルジョン、硬化剤及びシランカップリング剤を含有し、上記シランカップリング剤を全固形分に対し５～３０質量％含有する建材用水性コーティング剤を提供する。
【０００８】
また本発明は、塗工面にコロナ処理が実施されたプラスチック基材上に水性コーティング剤のコーティング層を有する化粧シートであって、上記水性コーティング剤が請求項１に記載の水性コーティング剤である化粧シートを提供する。
【発明の効果】
【０００９】
本発明により、密着不良が生じにくく、且つ高耐久性や耐傷性に優れた建材用水性コーティング剤、及びそれを使用する化粧シートを提供できる。
【発明を実施するための形態】
【００１０】
（（メタ）アクリルエマルジョン）
本発明で使用する（メタ）アクリルエマルジョンは、特に限定されず、公知で入手可能な（メタ）アクリルエマルジョンを使用することができる。

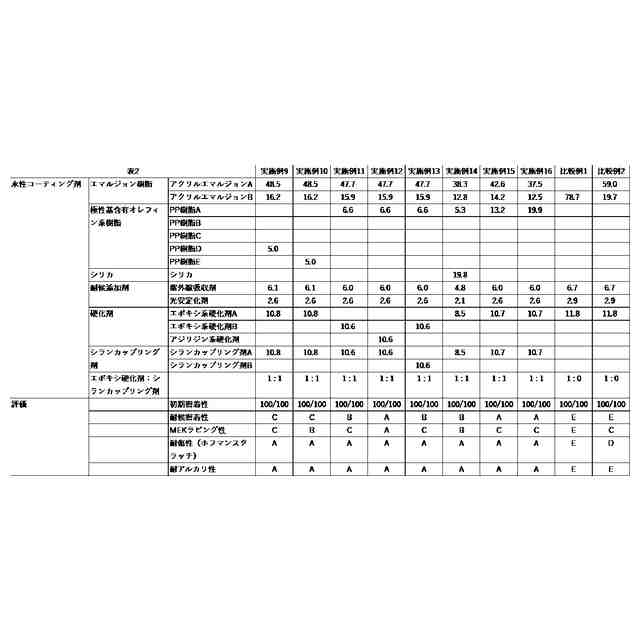

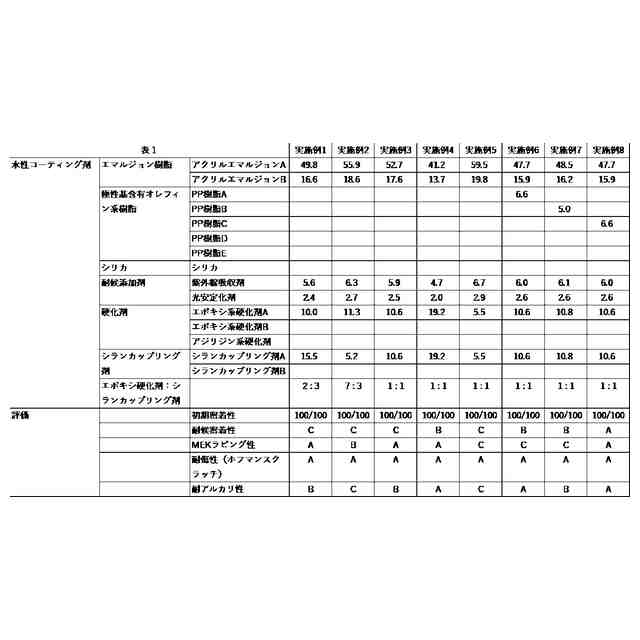

（【００１１】以降は省略されています）

関連特許
