公開番号2025143352
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2025110420,2021084692
出願日2025-06-30,2021-05-19
発明の名称光源装置およびレンズ構造体
出願人日亜化学工業株式会社
代理人個人,個人,個人,個人
主分類G02B 7/02 20210101AFI20250924BHJP(光学)
要約【課題】支持体とレンズとの密着性がよい光源装置およびレンズ構造体を提供する。
【解決手段】
光源装置は、光源と、光源の発光面の上方に、光源から間隔を空けて配置され、光学機能部および鍔部を有するレンズと、レンズの少なくとも鍔部を支持する支持体とを備える。レンズおよび支持体は、透光性および遮光性を有する1つの2色成形体である。光学機能部は、光源と反対側に位置する第1面と、第1面の反対側に位置し、かつ、光源に向かい合う第2面とを含む。第1面の表面積は第2面の表面積よりも大きく、平面視において、第1面および第2面は発光部を覆っている。支持体の第1フード部は、鍔部から光源と反対側に延び、支持体の第2フード部は光源側に延び、支持体の支持体鍔部は、第1フード部の外側、かつ、第2フード部の上方に位置する。第1フード部の高さは、光学機能部の第1面の最大高さよりも大きい。
【選択図】図1B
特許請求の範囲【請求項１】
上面に発光面を有する光源であって、二次元に配列された複数の発光部を含む、光源と、
前記光源の前記発光面の上方に、前記光源から間隔を空けて配置されたレンズであって、光学機能部と、前記光学機能部の外周に沿って配置された鍔部と、を有する、レンズと、
前記レンズの少なくとも前記鍔部を支持する支持体と、を備え、
前記レンズおよび前記支持体は、透光性および遮光性を有する１つの２色成形体であり、
前記光学機能部は、前記光源と反対側に位置する第１面と、前記第１面の反対側に位置し、かつ、前記光源に向かい合う第２面とを含み、前記第１面の表面積は、前記第２面の表面積よりも大きく、平面視において、前記第１面および前記第２面は、前記複数の発光部を覆っており、
前記支持体は、第１フード部と、第２フード部と、支持体鍔部とを含み、
前記第１フード部は、前記鍔部から前記光源と反対側に延び、
前記第２フード部は、前記光源側に延び、
前記支持体鍔部は、前記第１フード部の外側、かつ、前記第２フード部の上方に位置し、
前記第１フード部の高さは、前記光学機能部の前記第１面の最大高さよりも大きい、光源装置。
続きを表示（約 640 文字）【請求項２】
前記第１面は凹凸を有し、
前記第２面は平坦な面である、請求項１に記載の光源装置。
【請求項３】
前記光学機能部は、凸レンズを含む、請求項１に記載の光源装置。
【請求項４】
前記第１面の曲率半径は、前記第２面の曲率半径よりも小さい、請求項３に記載の光源装置。
【請求項５】
前記第１面の曲率半径が１．５ｍｍ以上３．０ｍｍ以下であり、
前記第２面の曲率半径が５．０ｍｍ以上３０．０ｍｍである、請求項４に記載の光源装置。
【請求項６】
前記第２フード部の高さは、０．５ｍｍ以上３．０ｍｍ以下である、請求項１から５のいずれか一項に記載の光源装置。
【請求項７】
前記第１フード部は、先細り形状である、請求項１から６のいずれか一項に記載の光源装置。
【請求項８】
前記支持体は、前記鍔部の外側面の少なくとも一部に接する、請求項１から７のいずれか一項に記載の光源装置。
【請求項９】
基板をさらに備え、
前記光源は、前記基板の第１面に配置され、
前記第２フード部は、前記基板に固定されている、請求項１から８のいずれか一項に記載の光源装置。
【請求項１０】
前記支持体は、前記光学機能部の前記第１面の縁部をさらに覆っている、請求項１から９のいずれか一項に記載の光源装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本願は、光源装置およびレンズ構造体に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
従来、プレス成形されたレンズ体と該レンズ体を取り囲む枠体が射出成形で一体化された複合成形レンズが開示されている。この複合成形レンズの製造において用いられる複合成形レンズ用金型の上型及び下型は、レンズ部用コアと鍔部用コアと枠部用コアとからなり、それぞれが独立して移動自在であるが、複合成形レンズの製造工程数が多い（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２０２８１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示は、支持体とレンズとの密着性がよい光源装置およびレンズ構造体を提供することを目的とする。
【課題を解決するための手段】
【０００５】
本開示の一実施形態に係る光源装置は、上面に発光面を有する光源であって、二次元に配列された複数の発光部を含む、光源と、前記光源の前記発光面の上方に、前記光源から間隔を空けて配置されたレンズであって、光学機能部と、前記光学機能部の外周に沿って配置された鍔部と、を有する、レンズと、遮光部材からなり、かつ、前記レンズの少なくとも前記鍔部を支持する支持体と、を備え、前記光学機能部は、前記光源と反対側に位置する第１面と、前記第１面の反対側に位置し、かつ、前記光源に向かい合う第２面とを含み、前記第１面の表面積は、前記第２面の表面積よりも大きく、平面視において、前記第１面および前記第２面は、前記複数の発光部を覆っており、前記鍔部は、前記第１面と同じ側に位置する第３面と、前記第２面と同じ側に位置する第４面とを有し、前記鍔部は、前記第４面に、少なくとも１つの第１凹部を有する。
【０００６】
本開示の一実施形態に係るレンズ構造体は、光学機能部と、前記光学機能部の外周に沿って配置された鍔部と、を有するレンズと、遮光部材からなり、かつ、前記レンズの少なくとも前記鍔部を支持する支持体と、を含むレンズ構造体であって、前記レンズおよび前記支持体は、１つの２色成形体であり、前記光学機能部は、第１面と、前記第１面の反対側に位置する第２面とを有し、前記第１面の表面積は、前記第２面の表面積よりも大きく、前記鍔部は、前記第１面と同じ側に位置する第３面と、前記第２面と同じ側に位置する第４面と有し、前記鍔部は、前記第４面に、少なくとも１つの第１凹部を有する。
【発明の効果】
【０００７】
本開示の一実施形態によれば、支持体とレンズとの密着性がよい光源装置およびレンズ構造体を提供することができる。
【図面の簡単な説明】
【０００８】

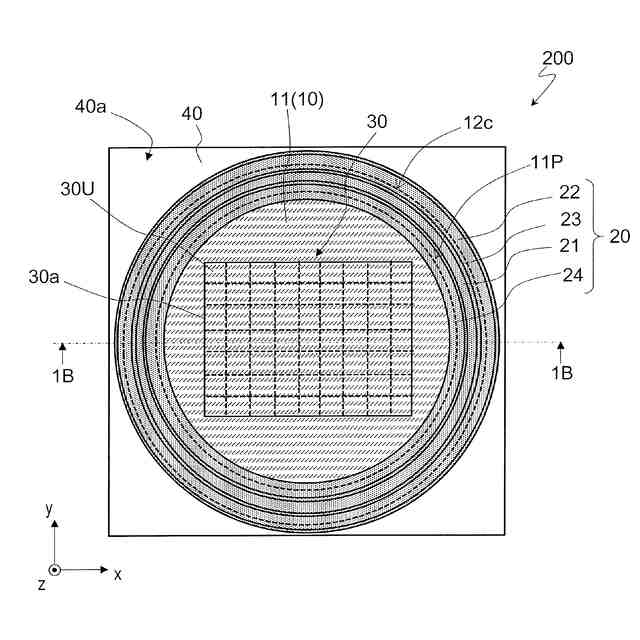

図１Ａは、本開示による実施形態の光源装置の上面図である。

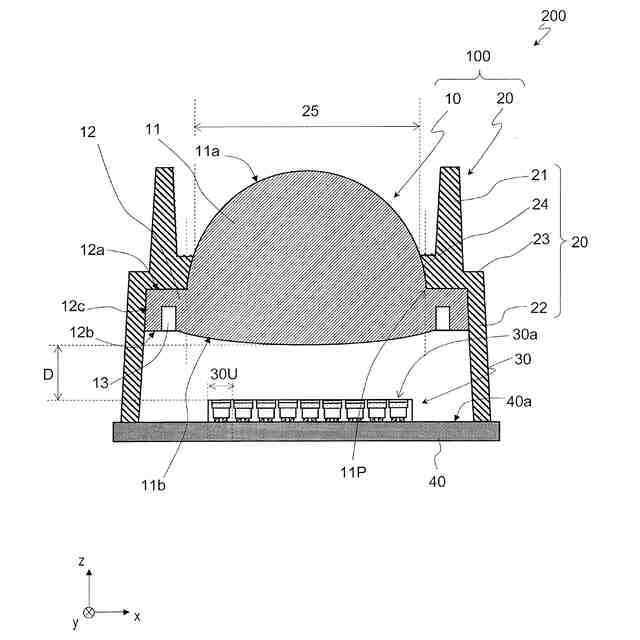

図１Ｂは、図１Ａに示す１Ｂ－１Ｂ線における模式的断面図である。
図２Ａは、実施形態におけるレンズ構造体の模式的上面図である。
図２Ｂは、実施形態におけるレンズ構造体の模式的下面図である。

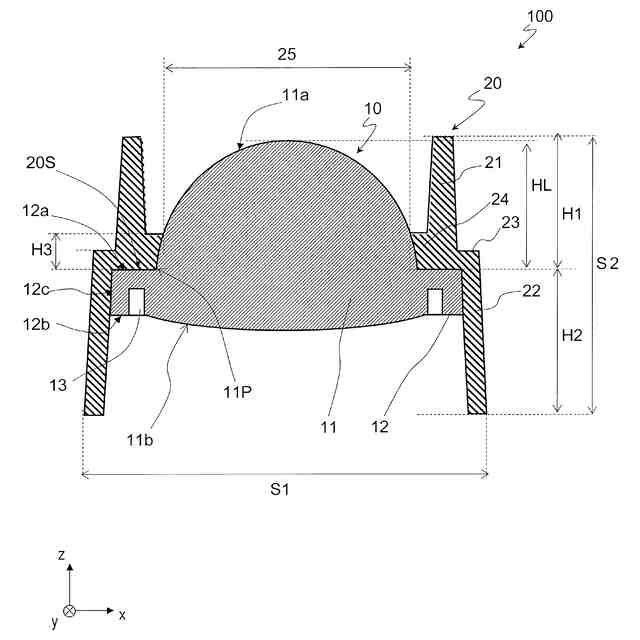

図２Ｃは、図２Ａおよび図２Ｂに示す２Ｃ－２Ｃ線における模式的断面図である。

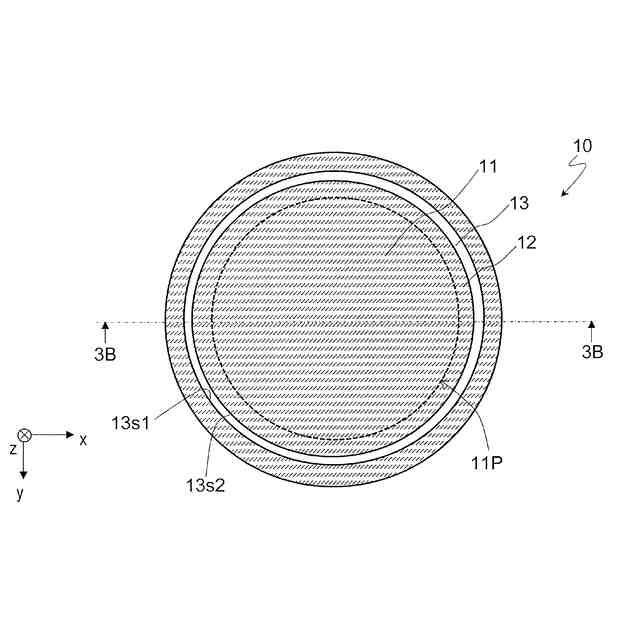

図３Ａは、実施形態におけるレンズの模式的下面図である。

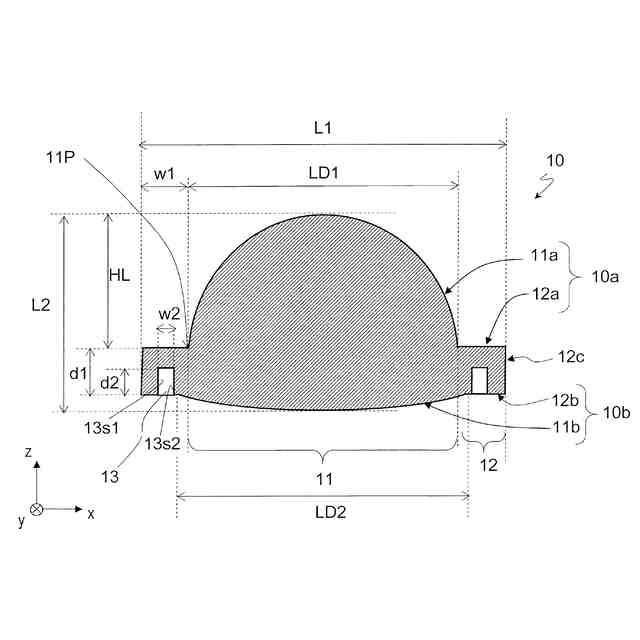

図３Ｂは、図３Ａに示す３Ｂ－３Ｂ線における模式的断面図である。

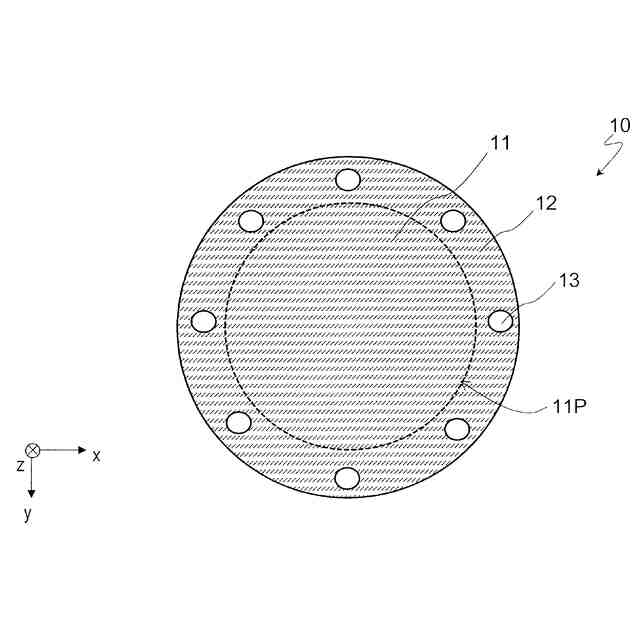

図４Ａは、実施形態における他のレンズを示す模式的下面図である。

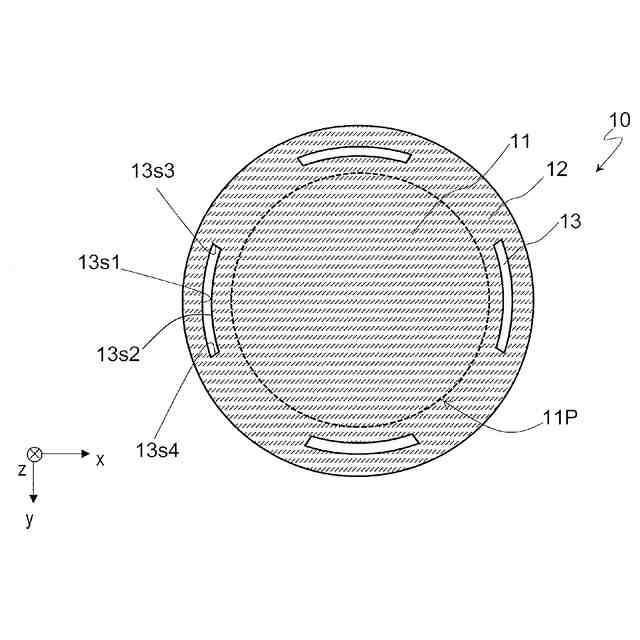

図４Ｂは、実施形態におけるさらに他のレンズを示す模式的下面図である。
図５Ａは、実施形態における光源を示す模式的上面図である。
図５Ｂは、図５Ａに示す５Ｂ－５Ｂ線における模式的断面図である。
図５Ｃは、光源の一部を示す拡大模式的断面図である。
図６Ａは、実施形態の光源装置の製造工程を示す工程断面図である。
図６Ｂは、実施形態の光源装置の製造工程を示す工程断面図である。
図６Ｃは、実施形態の光源装置の製造工程を示す工程断面図である。
図６Ｄは、実施形態の光源装置の製造工程を示す工程断面図である。
図６Ｅは、実施形態の光源装置の製造工程を示す工程断面図である。
図７Ａは、変形例１のレンズの一部を示す拡大模式的下面図である。
図７Ｂは、図７Ａに示す７Ｂ－７Ｂ線における拡大模式的断面図である。
図８Ａは、変形例２のレンズの一部を示す拡大模式的下面図である。
図８Ｂは、図８Ａに示す８Ｂ－８Ｂ線における拡大模式的断面図である。
図９Ａは、変形例３のレンズの一部を示す拡大模式的下面図である。
図９Ｂは、図９Ａに示す９Ｂ－９Ｂ線における拡大模式的断面図である。
図１０Ａは、変形例４のレンズの一部を示す拡大模式的下面図である。
図１０Ｂは、図１０Ａに示す１０Ｂ－１０Ｂ線における拡大模式的断面図である。
図１１は、実施形態の光源装置の他の例を示す模式的断面図である。
【発明を実施するための形態】
【０００９】
以下、発明の実施形態について適宜図面を参照して説明する。ただし、以下に説明する光源装置は、本発明の技術思想を具体化するためのものであって、特定的な記載がない限り、本発明を以下のものに限定しない。また、一つの実施形態において説明する内容は、他の実施形態及び変形例にも適用可能である。さらに、図面が示す部材の大きさや位置関係等は、説明を明確にするため、誇張していることがある。
【００１０】
以下の説明において、実質的に同じ機能を有する構成要素は共通の参照符号で示し、説明を省略することがある。あるいは、説明で参照しない構成要素に参照符号を付さない場合がある。以下の説明では、特定の方向または位置を示す用語（例えば、「上」、「下」、「右」、「左」およびそれらの用語を含む別の用語）を用いる場合がある。しかしながら、それらの用語は、参照した図面における相対的な方向または位置をわかり易さのために用いているに過ぎない。参照した図面における「上」、「下」等の用語による相対的な方向または位置の関係が同一であれば、本開示以外の図面、実際の製品、製造装置等において、参照した図面と同一の配置でなくてもよい。本開示において「平行」とは、特に他の言及がない限り、２つの直線、辺、面等が０°から±５°程度の範囲にある場合を含む。また、本開示において「垂直」または「直交」とは、特に他の言及がない限り、２つの直線、辺、面等が９０°から±５°程度の範囲にある場合を含む。
（【００１１】以降は省略されています）
