公開番号2025137716
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2025122954,2024173208
出願日2025-07-23,2019-11-06
発明の名称描画システム
出願人株式会社ワコム
代理人個人,個人
主分類G06F 3/14 20060101AFI20250911BHJP(計算;計数)
要約【課題】大きな描画エリアを確保できると共に、指示入力エリアに対する指示入力も適切なタイミングで受け付けて、これに応じた描画を行える描画システムを提供する。
【解決手段】第1の端末装置1と第2の端末装置2とが通信可能に接続されて構成され、第1の端末装置1の表示デバイスの表示画面115Dが描画エリア専用とされ、第2の端末装置2の表示デバイスの表示画面215Dが指示入力エリア専用とされる。そして、第1の端末装置1では、第2の端末装置2からの指示情報に応じると共に、第1の位置検出センサを通じて受け付ける描画操作入力に応じて第1の表示デバイスの表示画面115Dに設けられる描画エリアに描画が行われる。
【選択図】図1
特許請求の範囲【請求項１】
第１の表示デバイスを備えた第１の端末装置と、第２の表示デバイスと前記第２の表示デバイスの表示画面に対応する第２の位置検出センサとを備えた第２の端末装置とが通信可能に接続されて構成される描画システムであって、
前記第１の端末装置は、
前記第２の端末装置から送信されて来る指示情報を取得する情報取得部と、
前記第１の表示デバイスの前記表示画面を描画エリアとし、前記指示情報に応じて前記描画エリアに描画を行うようにする描画処理部と、
を備え、
前記第２の端末装置は、
前記第２の表示デバイスの前記表示画面を指示入力エリアとし、電子ペンによって、前記第２の位置検出センサを通じて指示入力を受け付ける指示入力受付処理部と、
前記指示入力受付処理部を通じて入力された情報を、前記第１の端末装置に送信するようにする情報提供部と
を備えることを特徴とする描画システム。
続きを表示（約 1,200 文字）【請求項２】
前記第２の端末装置は、
前記電子ペンの識別情報を第２の識別情報として受信する第２の受信手段と、
前記第２の識別情報を、前記第１の端末装置に送信する第２の識別情報提供手段と
を備え、
前記第１の端末装置は、
前記電子ペンの識別情報を第１の識別情報として受信する第１の受信手段と、
前記第２の識別情報提供手段からの前記第２の識別情報を受信する第２の識別情報受信手段と、
前記第１の識別情報と、前記第２の識別情報とが同じ場合に、前記第２の端末装置との間に通信路を接続させるようにする第１の認証制御手段と
をさらに備えることを特徴とする請求項１に記載の描画システム。
【請求項３】
前記第１の端末装置はさらに前記第１の表示デバイスの表示画面に対応する第１の位置検出センサを備え、
前記第１の位置検出センサと、前記第２の位置検出センサとは、同一の電子ペンにより操作が可能なものであり、
前記描画処理部はさらに、前記第１の表示デバイスの前記表示画面を描画エリアとし、電子ペンによって、前記第１の位置検出センサを通じて受け付ける描画操作入力に応じて前記描画エリアに描画を行うようにする
ことを特徴とする請求項１に記載の描画システム。
【請求項４】
前記第２の端末装置の前記第２の位置検出センサは、使用者の指等によるタッチ操作が可能なものであることを特徴とする請求項１に記載の描画システム。
【請求項５】
前記第１の端末装置は、
無線あるいは有線により信号の送受信を行う第１の通信部と、
前記第１の通信部を通じた通信の結果に基づいて、接続判定を行う接続判定部と
を備え、
前記第２の端末装置は、
無線あるいは有線により信号の送受信を行う第２の通信部と、
前記第２の通信部を通じた通信の結果に基づいて、接続判定を行う接続判定部と
を備えることを特徴とする請求項１に記載の描画システム。
【請求項６】
前記第１の端末装置は、
前記第１の通信部を通じて通信を開始させるための第１の操作部を備え、
前記第１の操作部が操作された場合に、前記第１の通信部は前記第２の端末装置の前記第２の通信部との間で通信路を接続するための通信処理を開始させることを特徴とする請求項５に記載の描画システム。
【請求項７】
前記第２の端末装置は、
前記第２の通信部を通じて通信を開始させるための第２の操作部を備え、
前記第２の操作部が操作された場合に、前記第２の通信部は前記第１の端末装置の前記第１の通信部との間で通信路を接続するための通信処理を開始させることを特徴とする請求項５に記載の描画システム。
【請求項８】
前記第２の端末装置は、使用者の身体に対して取り付けるための取り付け具を備えることを特徴とする請求項１に記載の描画システム。

発明の詳細な説明【技術分野】
【０００１】
この発明は、例えば、表示デバイスと位置検出センサとを有し、電子ペンによる描画入力が可能な端末装置を備えて構成される描画システムに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
例えば、ＬＣＤ（Liquid Crystal Display）などの表示デバイスと位置検出センサとを備え、電子ペンによる描画入力が可能なタブレットＰＣ（Personal Computer）などが広く用いられている。タブレットＰＣに対して描画入力を行う場合には、いわゆる描画ソフトウェアが実行される。描画ソフトウェアにおいては、表示画面に描画エリアと指示入力エリアとを設けて、使用者からの指示入力を受け付ける。
【０００３】
描画エリアは、電子ペンによる描画入力を受け付けて、これに応じた描画像を表示するエリアである。指示入力エリアは、指示入力受付画面を表示して、例えば、描画に用いる線種、色、色合い、鮮やかさ、明るさ、グラデーションの度合などといった、描画に関する種々の指示入力（パラメータの入力）を受け付けるエリアである。指示入力エリアは、色の選択なども行うことから、パレット部などと呼ばれる場合もある。
【０００４】
そして、描画エリアと指示入力エリアが１つの表示画面内に設けられるため、描画エリアでの描画中に、電子ペンが誤って指示入力エリアに入ってしまった場合には、意図しない指示入力が行われてしまう場合がある。このような問題に対応するため、後に記す特許文献１には、電子ペンが描画エリアから連続して指示入力エリアに至った場合には、指示入力エリアに対する指示入力を無効とする座標入力制御方法に関する発明が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００５－１１２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
比較的に大きな表示画面の表示デバイスを有するタブレットＰＣであっても、当該装置の表示画面に描画エリアと指示入力エリアとの両方を設けると、描画エリアは小さくならざるを得ない。近年においては、コンピュータの性能向上に伴い、表示画面のサイズが８インチ～１１インチ程度の小型の表示デバイスを備えた小型のタブレットＰＣで描画ソフトウェアを実行し、細かな描画を行う場合も多い。
【０００７】
この場合、描画エリアはとても小さくなる。描画エリアが小さいと、細かな画像を描画する場合などにおいて、描画した画像の拡大縮小の繰り返しが生じ、作業効率が極度に悪くなることが考えられる。このため、できるだけ描画エリアを大きくしたいとする要求がある。その一方で、指示入力エリアに対する指示入力も適切なタイミングで適切に行えなければならない。線種や色の変更などは適宜のタイミングで行えなければ、使用者の意図に応じて柔軟に描画を行うことができない。
【０００８】
以上のことに鑑み、大きな描画エリアを確保できると共に、指示入力エリアに対する指示入力も適切なタイミングで受け付けて、これに応じた描画を行えるようにする描画システムを提供することを目的とする。
【課題を解決するための手段】
【０００９】
上記課題を解決するため、
第１の表示デバイスを備えた第１の端末装置と、第２の表示デバイスと前記第２の表示デバイスの表示画面に対応する第２の位置検出センサとを備えた第２の端末装置とが通信可能に接続されて構成される描画システムであって、
前記第１の端末装置は、
前記第２の端末装置から送信されて来る指示情報を取得する情報取得部と、
前記第１の表示デバイスの前記表示画面を描画エリアとし、前記指示情報に応じて前記描画エリアに描画を行うようにする描画処理部と、
を備え、
前記第２の端末装置は、
前記第２の表示デバイスの前記表示画面を指示入力エリアとし、電子ペンによって、前記第２の位置検出センサを通じて指示入力を受け付ける指示入力受付処理部と、
前記指示入力受付処理部を通じて入力された情報を、前記第１の端末装置に送信するようにする情報提供部と
を備えることを特徴とする描画システムを提供する。
【図面の簡単な説明】
【００１０】

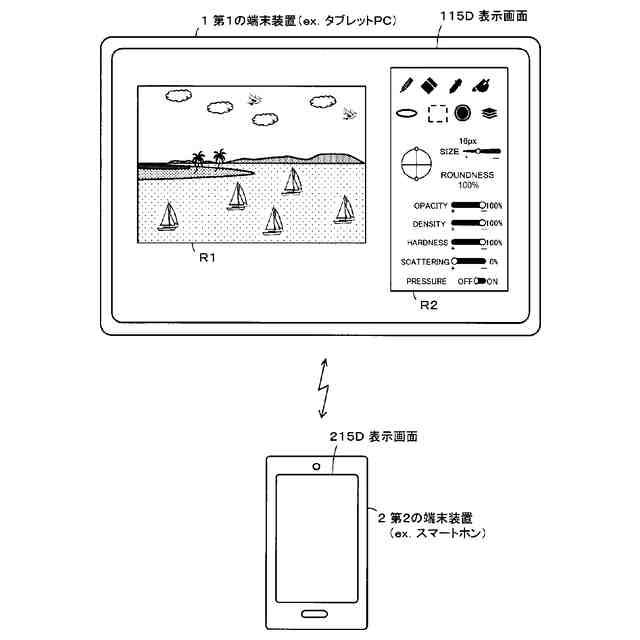

実施の形態の描画システムの外観の例を説明するための図である。

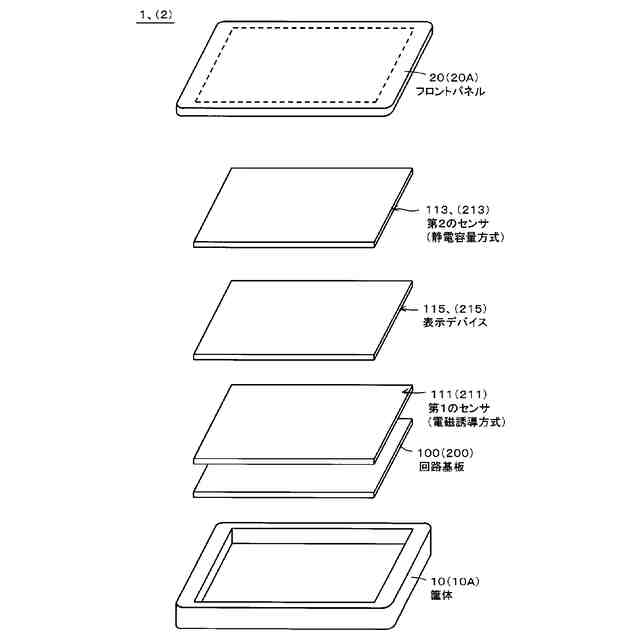

実施の形態の第１、第２の端末装置の基本構造を説明するための分解構成図である。
第１の実施の形態の第１の端末装置の構成例を説明するためのブロック図である。

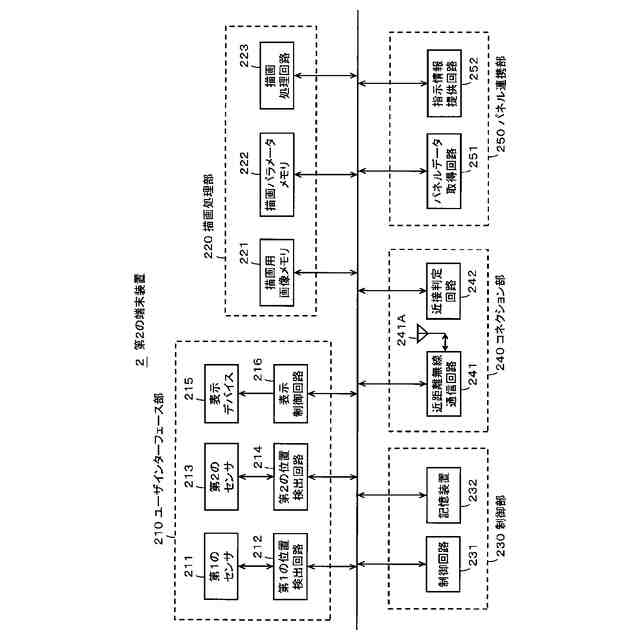

第１の実施の形態の第２の端末装置の構成例を説明するためのブロック図である。
第１の実施の形態の第１の端末装置と第２の端末装置の動作の概要について説明するための図である。

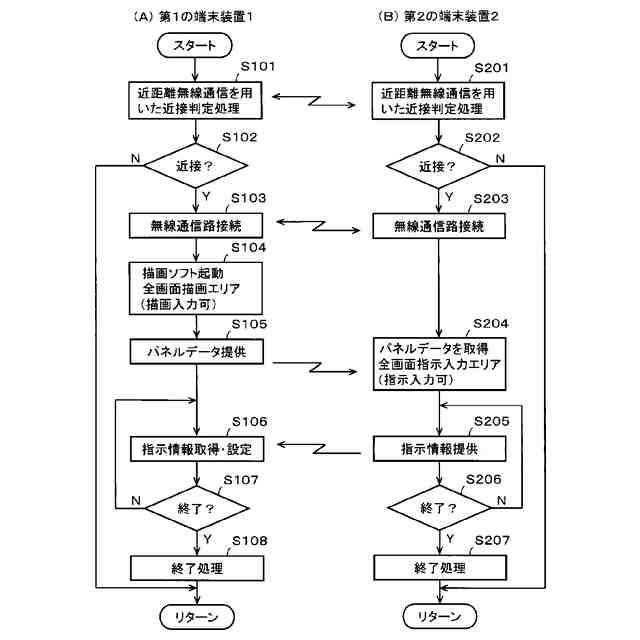

第１の実施の形態の第１の端末装置で行われる処理と第２の端末装置で行われる処理につい説明するためのフローチャートである。
第２の実施の形態の第１の端末装置の構成例と第２の端末装置の構成例を説明するためのブロック図である。

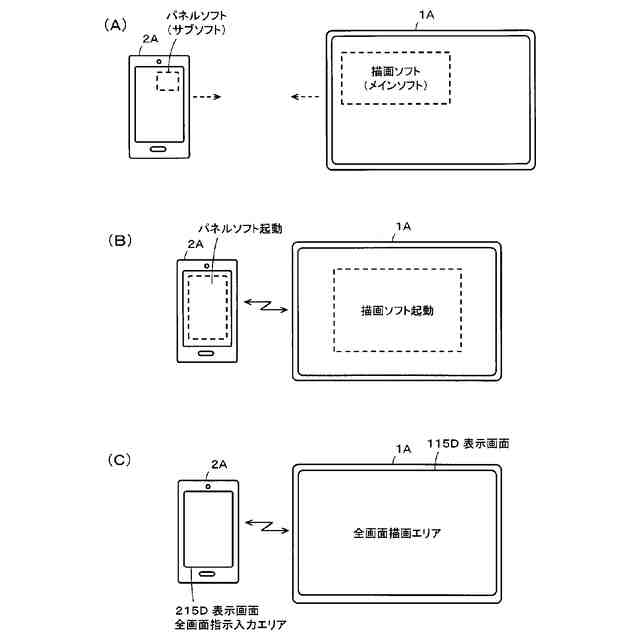

第２の実施の形態の第１の端末装置と第２の端末装置の動作の概要について説明するための図である。

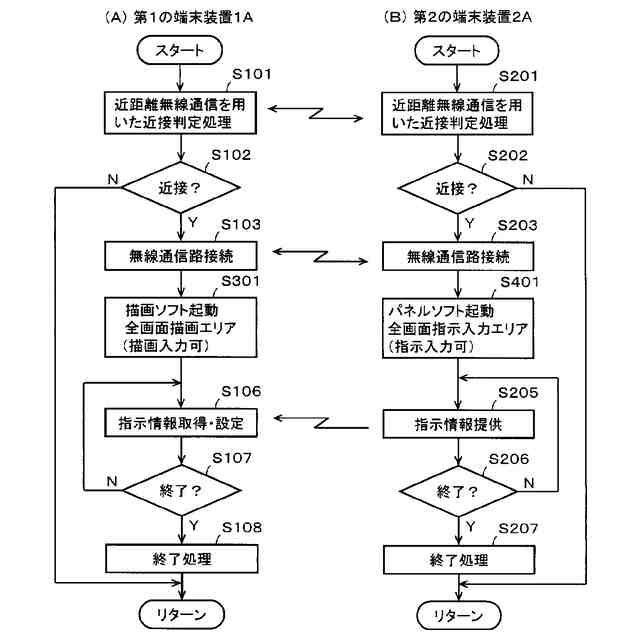

第２の実施の形態の第１の端末装置で行われる処理と第２の端末装置で行われる処理につい説明するためのフローチャートである。
第３の実施の形態の第１の端末装置の構成例と第２の端末装置の構成例を説明するためのブロック図である。
第３の実施の形態の第１の端末装置と第２の端末装置の動作の概要について説明するための図である。
第３の実施の形態の第１の端末装置で行われる処理と第２の端末装置で行われる処理の動作につい説明するためのフローチャートである。
第２の端末装置の使用者の身体への装着の例について説明するための図である。
電子ペン識別情報を用いた認証処理を行う描画システムの構成例を説明するためのブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
