公開番号2025137296
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024036409
出願日2024-03-08
発明の名称遊技機
出願人サミー株式会社
代理人弁理士法人サンネクスト国際特許事務所
主分類A63F 5/04 20060101AFI20250911BHJP(スポーツ;ゲーム;娯楽)
要約【課題】表示の見映えを高め得る遊技機を提供する。
【解決手段】
遊技機(スロットマシン4300)は、遊技機の前面から視認可能な平面または曲面に装飾が印刷された装飾部材(装飾部材4312)と、光透光性を有し、装飾部材に対して遊技機の前面側に配置される前面部材(前面部材4311)と、装飾部材に対して遊技機の後面側に配置される後面部材(背面部材4313)と、を備え、前面部材と後面部材は部材間に空間を形成する態様で係合され、当該空間に装飾部材が配置される。
【選択図】図158

特許請求の範囲【請求項1】
遊技機の前面から視認可能な平面または曲面に装飾が印刷された装飾部材と、
光透光性を有し、前記装飾部材に対して遊技機の前面側に配置される前面部材と、
前記装飾部材に対して遊技機の後面側に配置される後面部材と、
を備え、
前記前面部材と前記後面部材は部材間に空間を形成する態様で係合され、当該空間に前記装飾部材が配置される
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【0001】
本発明は、弾球式遊技機(「パチンコ遊技機」、「パチンコ機」とも称される)、あるいは回胴式遊技機(「パチスロ機」、「スロットマシン」とも称される。)等の遊技機に関するものである。
続きを表示(約 4,400 文字)【背景技術】
【0002】
従来、遊技機では、遊技者の興趣を高めるために、様々な表示が行われている。具体的には例えば、液晶表示装置を用いて遊技に係る演出が表示される他、遊技者から視認可能な所定領域に、様々な意匠(デザイン)を表す装飾部材(デザインシートやデザインパネル等)が配置されている。これらの表示を綺麗に見せるために、従来の遊技機では、表示体(液晶パネルや装飾部材)を保護したり、見え方への悪影響を低減する処置を施したりする等の工夫がなされてきた(例えば特許文献1)。
【先行技術文献】
【特許文献】
【0003】
特開2014-155556号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、遊技機においては、表示の見映えを良くするために更なる改善の余地が存在する。
【0005】
そこで、本発明は、上述した課題に鑑みて、表示の見映えを高め得る遊技機を提供することを目的とする。
【課題を解決するための手段】
【0006】
かかる課題を解決するため本発明においては、遊技機の前面から視認可能な平面または曲面に装飾が印刷された装飾部材と、光透光性を有し、前記装飾部材に対して遊技機の前面側に配置される前面部材と、前記装飾部材に対して遊技機の後面側に配置される後面部材と、を備え、前記前面部材と前記後面部材は部材間に空間を形成する態様で係合され、当該空間に前記装飾部材が配置されることを特徴とする遊技機が提供される。
【発明の効果】
【0007】
本発明によれば、表示の見映えを高め得る遊技機を提供することができる。
【図面の簡単な説明】
【0008】
本発明の第1の実施形態に係るパチンコ機の正面図である。

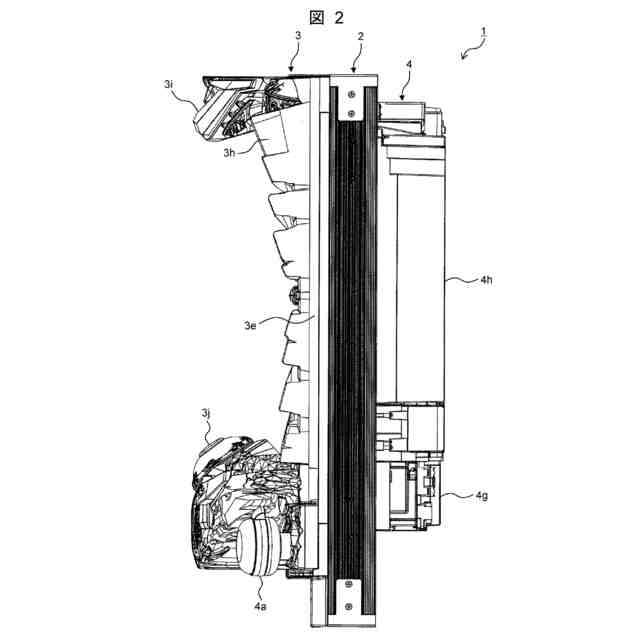

パチンコ機の右側面図である。

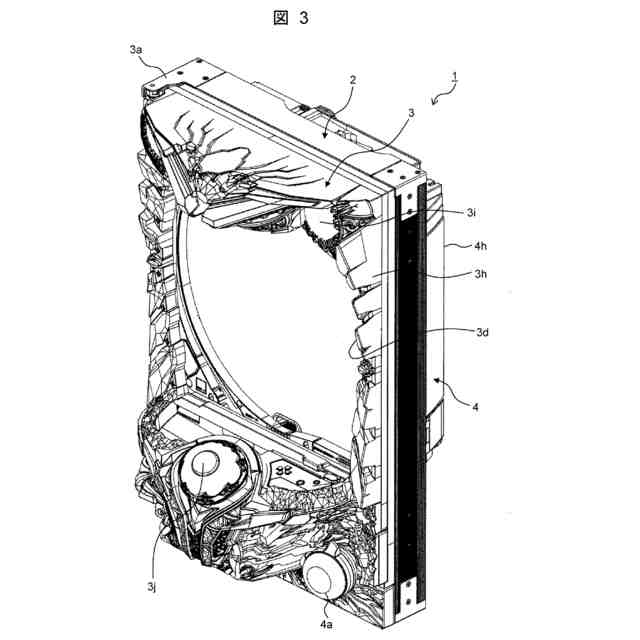

パチンコ機を前方から見た斜視図である。

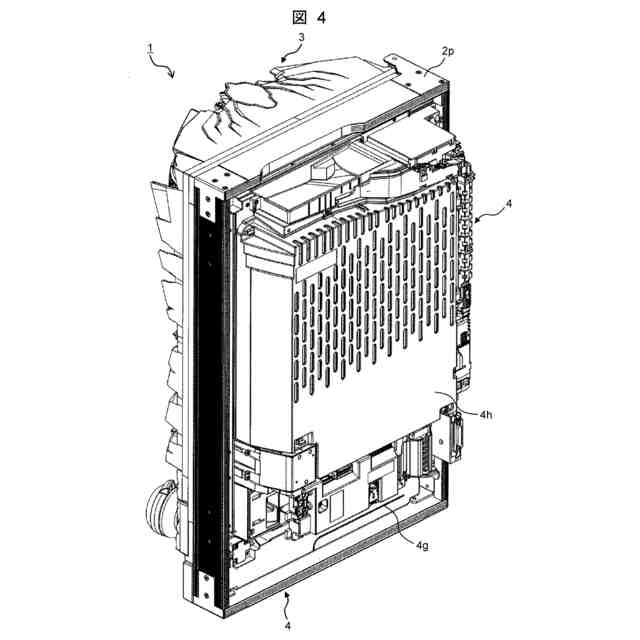

パチンコ機を後方から見た斜視図である。

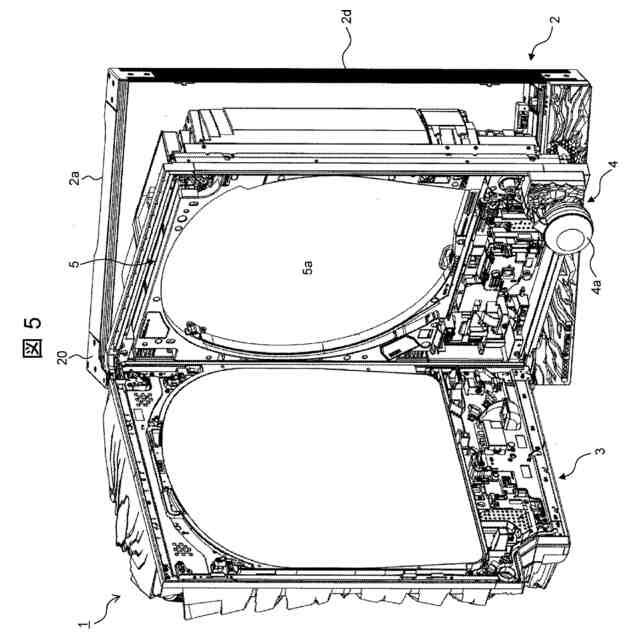

前枠からガラス枠を開放させるとともに、外枠から前枠を開放させた状態のパチンコ機を前方から見た斜視図である。

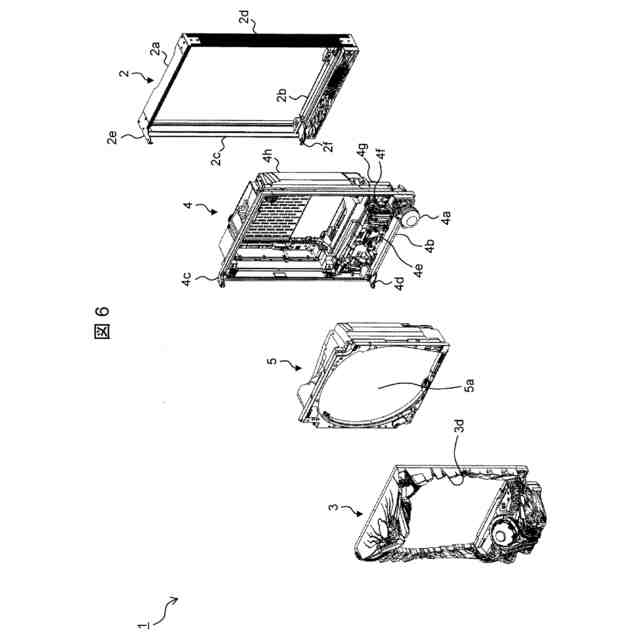

ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を前方から見た分解斜視図である。

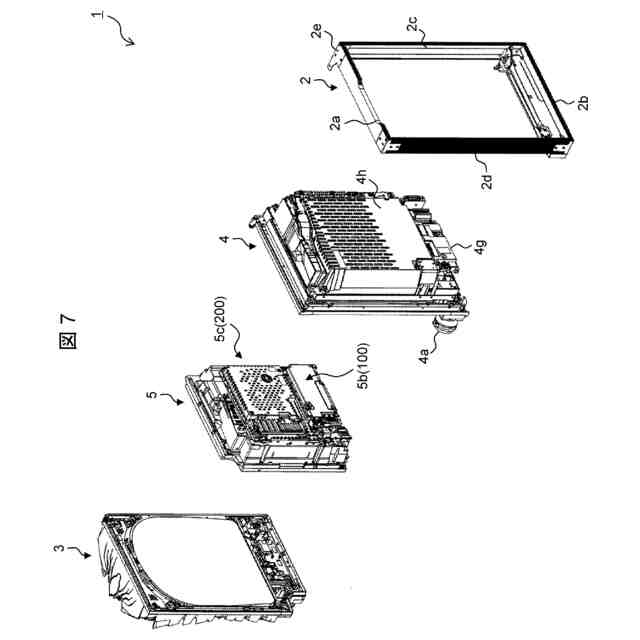

ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を後方から見た分解斜視図である。

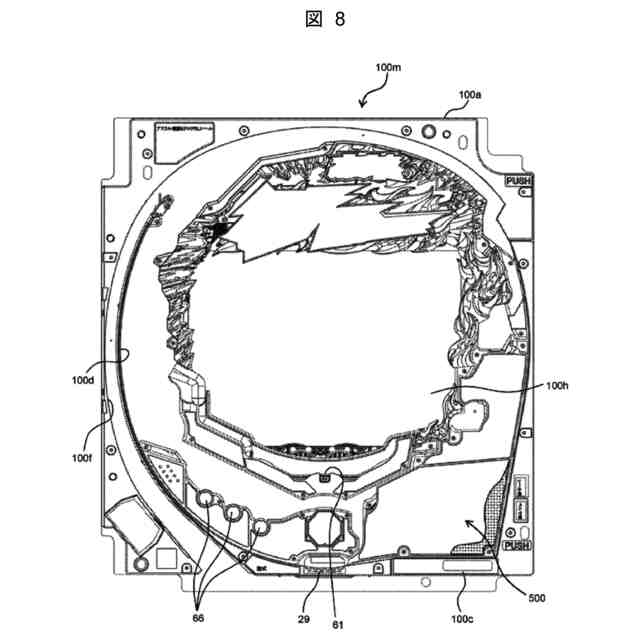

遊技盤の正面図である。

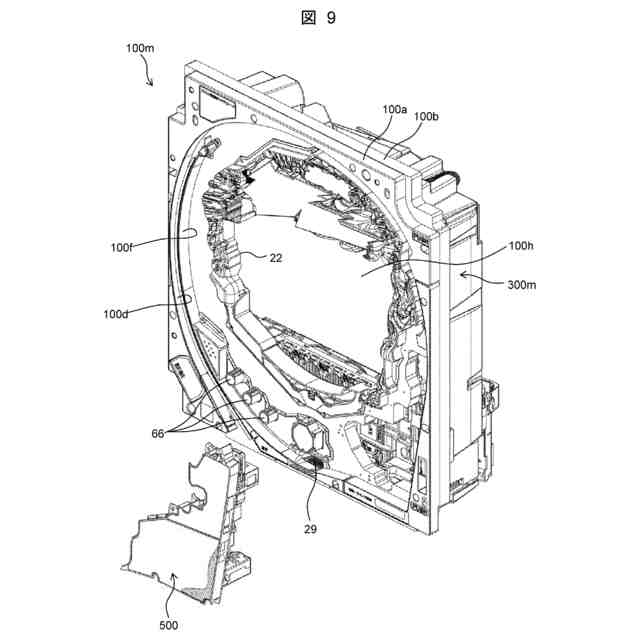

遊技盤を右前から見た斜視図である。
遊技盤の背面図である。
遊技盤の背面を左後ろから見た斜視図である。
遊技盤の背面を右後ろから見た斜視図である。
遊技盤を主な構成毎に分解して前から見た分解斜視図である。
遊技盤を主な構成毎に分解して後ろから見た分解斜視図である。
パチンコ機の背面図(その1)である。
パチンコ機の背面図(その2)である。
パチンコ機の背面図(その3)である。
図17の状態におけるパチンコ機の斜視図である。
遊技機の電気的な構成例を示す制御ブロック図である。
図19に示す主制御基板の機能の一例を示すブロック図である。
図19に示す演出制御基板の機能の一例を示すブロック図である。
特別図柄当否抽選テーブルの一例を示す図である。
特別図柄当り図柄テーブルの一例を示す図である。
当り用の特別図柄変動パターンテーブルの一例を示す図である。
はずれ用の特別図柄変動パターンテーブルの一例を示す図である。
変動パターン先読み判定テーブルの一例を示す図である。
主制御側メイン処理の一例を示すフローチャートである。
図27に続く主制御側メイン処理の一例を示すフローチャートである。
図28に続く主制御側メイン処理の一例を示すフローチャートである。
設定変更処理の一例を示すフローチャートである。
設定確認処理の一例を示すフローチャートである。
主制御側タイマ割込み処理の一例を示すフローチャートである。
図32に連続する主制御側タイマ割込み処理の一例を示すフローチャートである。
始動口監視制御処理の一例を示すフローチャートである。
図34に続く始動口監視制御処理の一例を示すフローチャートである。
特別図柄変動開始監視制御処理の一例を示すフローチャートである。
図36に示す特別図柄変動開始監視処理の一例を示すフローチャートである。
図37に続く特別図柄変動開始監視処理の一例を示すフローチャートである。
特別図柄制御処理の一例を示すフローチャートである。
図39に示す特別図柄制御汎用処理の一例を示すフローチャートである。
図40に示す特別図柄変動開始処理の一例を示すフローチャートである。
図40に示す特別図柄変動中処理の一例を示すフローチャートである。
図40に示す特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図43に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
図44に続く特別図柄停止図柄表示中処理の一例を示すフローチャートである。
特別電動役物制御処理の一例を示すフローチャートである。
図46に続く特別電動役物制御処理の一例を示すフローチャートである。
図47に続く特別電動役物制御処理の一例を示すフローチャートである。
リセット開始処理の一例を示すフローチャートである。
演出制御側メイン処理の一例を示すフローチャートである。
図50に示すコマンド解析処理の一例を示すフローチャートである。
図51に示す演出状態移行処理の一例を示すフローチャートである。
図51に示す変動演出内容決定処理の一例を示すフローチャートである。
図51に示す大当り演出内容決定処理の一例を示すフローチャートである。
図54に続く大当り演出内容決定処理の一例を示すフローチャートである。
演出制御側タイマ割込み処理の一例を示すフローチャートである。
画像制御コマンド送信割込み処理の一例を示すフローチャートである。
演出表示装置における装飾図柄等の表示を説明するための図である。
遊技待機中デモ演出の開始前の画面遷移例を示す図である。
MYカウンタの計数方法を説明するための図である。
事前報知演出の表示例(その1)を示す図である。
事前報知演出の表示例(その2)を示す図である。
抑制報知演出の表示例を示す図である。
本発明の第2の実施形態に係るパチンコ機における電気的な構成例を示す図である。
図64に示した副制御基板の機能の一例を示すブロック図である。
描画処理の処理手順例を示すフローチャートである。
ウォッチドッグタイマのクリア処理の処理手順例を示すフローチャートである。
コマンド解析の処理手順例を示すフローチャートである。
遊技機2000の外観斜視図である。
遊技機2000の正面外観図である。
遊技機2000の一部分の上面図である。
遊技機2000における制御の概略を示すブロック図である。
図柄表示装置2038の斜視図である。
バックランプ2310の一例を示す斜視図である。
左リール2039aの斜視図である。
左リール2039aの分解斜視図である。
各リールの図柄の配列を説明するための図である。
リール停止時の図柄の表示について説明するための図である。
リールテープ2320の端部付近を説明するための図である。
所定のリール図柄のデザイン例を説明するための図である。
アタッカユニットの一例を示す図である。
デザイン部と遊技球との重なりを説明するための図である。
デザインが印刷された遊技盤の基材の構造の一例を示す断面図である。
縮み加工が施されたパネル部材を遊技者が視認した際のイメージを説明するための図である。
障害釘の植設構造を説明するためのイメージ図である。
障害釘と電子部品との位置関係の一例を示す図である。
図86に示した障害釘3301AとLED3341Aとの位置関係を模式的に示す側面図である。
障害釘と電子部品との位置関係の別例を示す図である。
装飾役物の構造例を示す断面図である。
パチンコ機4000を正面の右上方から見た外観斜視図である。
パチンコ機4000を背面の右上方から見た外観斜視図である。
図92は、パチンコ機4000の外観の三面図である。
パチンコ機4000の背面図である。
裏カバー4003dを開放したパチンコ機4000の背面の外観斜視図である。
裏カバー4003dの外観斜視図である。
裏カバー4003dの正面図である。
遊技盤4004を正面の右上方から見た外観斜視図である。
遊技盤4004を背面の右上方から見た外観斜視図である。
遊技盤4004の外観の三面図である。
遊技盤4004の背面図である。
【発明を実施するための形態】
【0009】
以下に、本発明の実施形態に係る遊技機について、図面を参照しながら説明する。
【0010】
<1.第1の実施形態>
<パチンコ機の構造>
図1は、本発明の第1の実施形態に係るパチンコ機の正面図である。また、図2以降には、図1に示したパチンコ機1について、他方向から見た様子や分解した様子等が示されている。図2は、パチンコ機の右側面図であり、図3は、パチンコ機を前方から見た斜視図であり、図4は、パチンコ機を後方から見た斜視図である。また、図5は、前枠からガラス枠を開放させるとともに、外枠から前枠を開放させた状態のパチンコ機を前方から見た斜視図であり、図6は、ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を前方から見た分解斜視図であり、図7は、ガラス枠、遊技盤、前枠、及び外枠に分解したパチンコ機を後方から見た分解斜視図である。
