公開番号2025136340
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034844
出願日2024-03-07
発明の名称ガスケット
出願人株式会社荒井製作所
代理人個人
主分類F16J 15/10 20060101AFI20250911BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】成型設備の大型化及び金型保管スペースの確保等種々の課題を解消し得るガスケットを提供する。

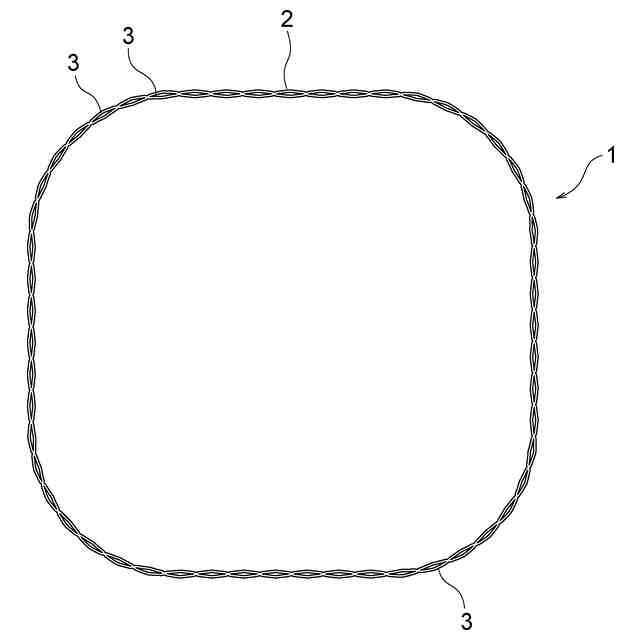

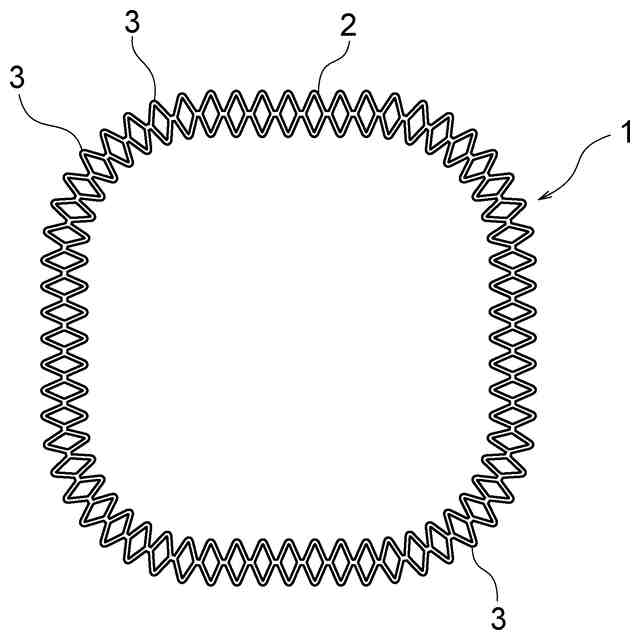

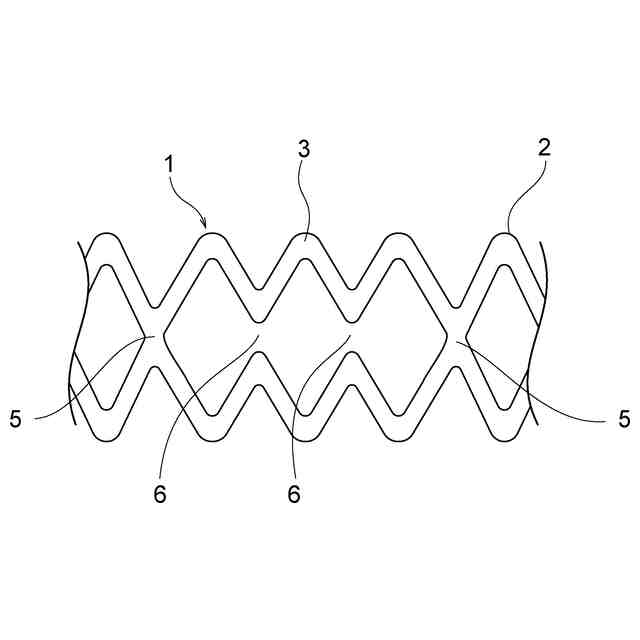

【解決手段】本発明のガスケッは、弾性体によりなるガスケット本体2を、密封部の凹溝に組み込んで使用するガスケット1において、ガスケット本体2は、複数の環状部3を連結した鎖状に成型される。そして、成型されたガスケット本体2を、大きく広げるように伸長させて凹溝101に組み込むようにする。また、環状部3は、平面視で略菱形形状に形成されている。さらに、ガスケット本体2は、凹溝101に組み込まれた状態で、環状部3が凹溝101に弾性的に圧接する。

【選択図】図1
特許請求の範囲【請求項１】
弾性体によりなるガスケット本体を、密封部の凹溝に組み込んで使用するガスケットであって、
前記ガスケット本体は、複数の環状部を連結した鎖状に成型され、

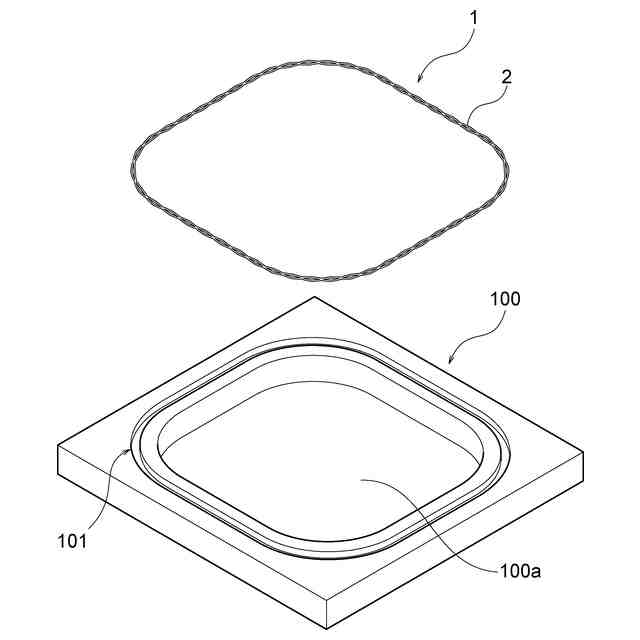

成型された前記ガスケット本体を伸長させて前記凹溝に組み込むようにしたことを特徴とするガスケット。
続きを表示（約 140 文字）【請求項２】

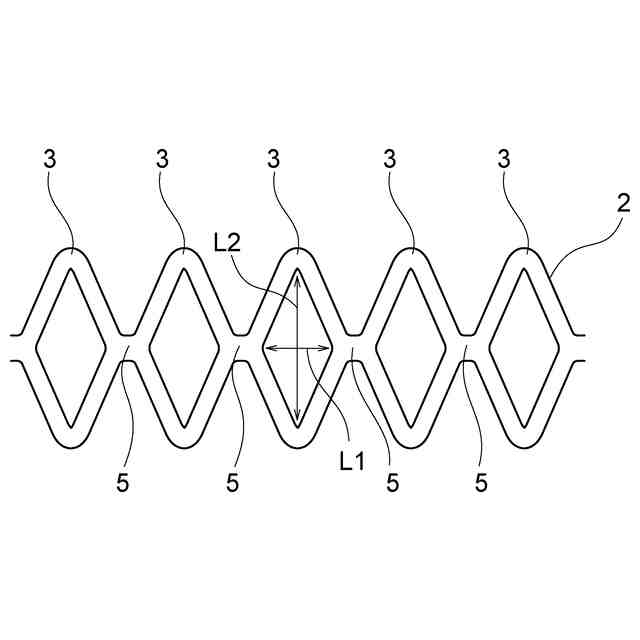

前記環状部は、平面視で略菱形形状に形成されていることを特徴とする請求項１に記載のガスケット。
【請求項３】

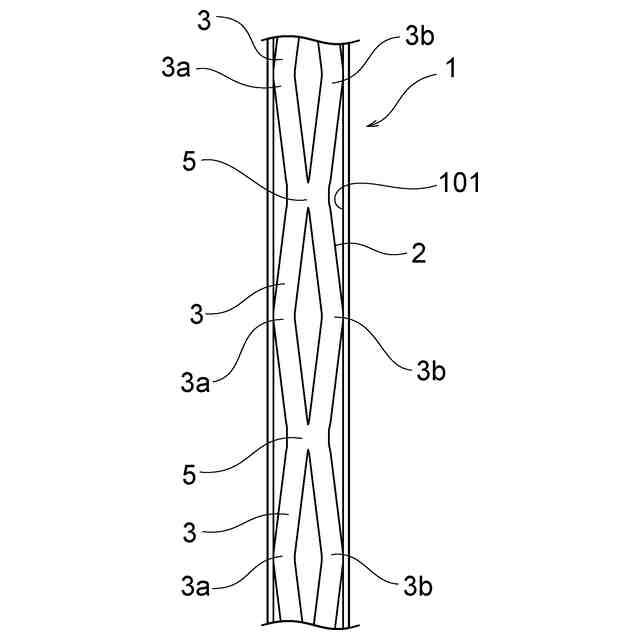

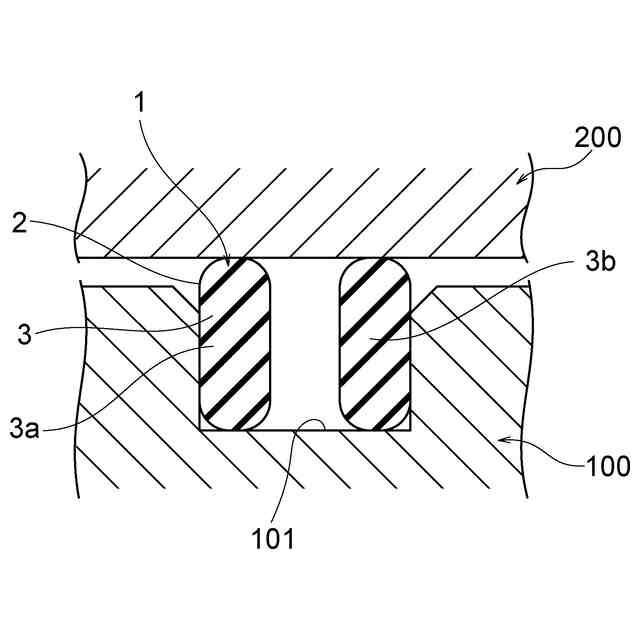

前記ガスケット本体は、前記凹溝に組み込まれた状態で、前記環状部が前記凹溝に弾性的に圧接することを特徴とする請求項１または２に記載のガスケット。

発明の詳細な説明【技術分野】
【０００１】
本発明は、密封（気密・液密）の必要な箇所に組み込まれるガスケットに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
例えば、空圧式アクチュエータの場合、ハウジングと蓋体との間には、密封性を高めるため、弾性体によりなるガスケットが組み込まれている。
また、各種配管等の継ぎ目領域、あるいはオートバイのキャブレターとフロートチャンバーとの間等にも様々なガスケットが組み込まれている。
【０００３】
特許文献１には、配管の接合面に設けた環状凹部に、弾性を有するリング状のガスケットを採用した一例が開示されている。また、特許文献２には、空圧式・油圧式アクチュエータの圧力機器に用いられるガスケットが提案されている。
【０００４】
一般に、この種の弾性を有するガスケットの場合、組み込み対象とされる密封部に対応したサイズ（周長）のリング状に形成される。
すなわち、密封領域が大きい場合、それに適応する大型サイズのガスケットが用意される。
【０００５】
このようなガスケットは、通常、金型を用いて成型される。
従って、サイズの大きなガスケットを成型するとなると、それに応じた大きな金型も必要となるため、成型設備の大型化・金型保管スペースの確保など、種々の課題が生じ得る。
【先行技術文献】
【特許文献】
【０００６】
実用新案登録第３１０４２９１号公報
特開２００６－３２９４００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明は、このような課題を解決するためになされており、その目的とするところは、成型設備の大型化及び金型保管スペースの確保等種々の課題を解消し得るガスケットを提供することにある。
【課題を解決するための手段】
【０００８】
このような目的を達成するために、第１の本発明は、弾性体によりなるガスケット本体を、密封部の凹溝に組み込んで使用するガスケットであって、
ガスケット本体は、複数の環状部を連結した鎖状に成型され、
成型されたガスケット本体を伸長させて凹溝に組み込むようにしたことを特徴とするものである。
【０００９】
第２の本発明は、第１の本発明において、環状部は、平面視で略菱形形状に形成されていることを特徴とするものである。
【００１０】
第３の本発明は、第１または第２の本発明において、ガスケット本体は、凹溝に組み込まれた状態で、環状部が凹溝に弾性的に圧接することを特徴とするものである。
【発明の効果】
（【００１１】以降は省略されています）
