公開番号2025136281
公報種別公開特許公報(A)
公開日2025-09-19
出願番号2024034662
出願日2024-03-07
発明の名称中継装置、及びPOSシステム
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類H05K 5/03 20060101AFI20250911BHJP(他に分類されない電気技術)
要約【課題】異物の侵入を抑制しつつ、カバーを保持できる中継装置、及びPOSシステムを提供する。
【解決手段】中継装置1は、ケース40と、ケース40に設けられる開口部47に開閉可能に取り付けられ、閉状態の場合にケース40の表面の少なくとも一部を覆うと共に、開口部47の少なくとも一部を塞ぐカバー50と、ケース40の内部側から開口部47の少なくとも一部を覆い、カバー50を閉状態の位置に保持する保持部材80と、を備える。

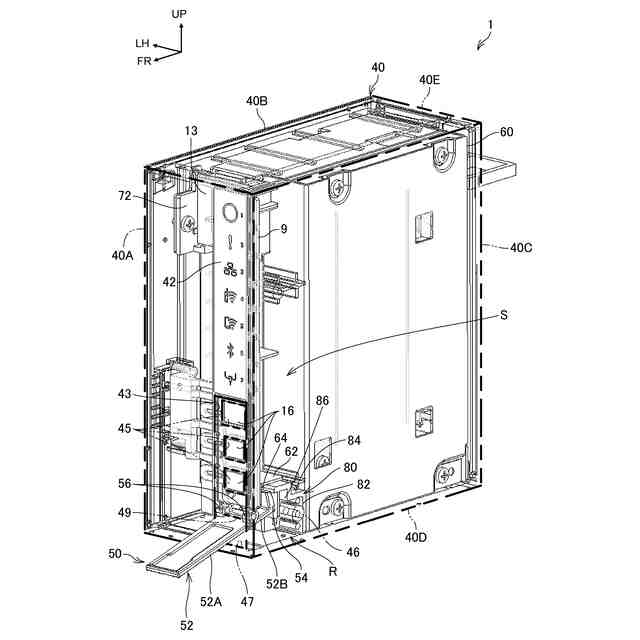

【選択図】図4
特許請求の範囲【請求項１】
ケースと、
前記ケースに設けられる開口部に開閉可能に取り付けられ、閉状態の場合に前記ケースの表面の少なくとも一部を覆うと共に、前記開口部の少なくとも一部を塞ぐカバーと、
前記ケースの内部側から前記開口部の少なくとも一部を覆い、前記カバーを閉状態の位置に保持する保持部材と、
を備える
中継装置。
続きを表示（約 670 文字）【請求項２】
前記カバーは、前記ケースの一側面に設けられ、
前記ケースには、前記カバーが取付けられる取付部が設けられ、
前記カバーは、前記取付部を回転軸として、前記ケースの一側面と交差する方向に回転することで開閉する
請求項１に記載の中継装置。
【請求項３】
前記カバーは、一端部が押圧されることで、他端部が装置本体から離れる方向に回転し、開状態となる
請求項２に記載の中継装置。
【請求項４】
前記ケースの内部には、前記カバーが開状態の場合に、前記開口部から前記ケースの内部に入り込む一端部が当接することで、前記カバーの回転を止める回転止め部が設けられる
請求項３に記載の中継装置。
【請求項５】
前記取付部は、前記ケースが設置される場合に、長手方向が水平方向に延びる
請求項２から請求項４のいずれか一項に記載の中継装置。
【請求項６】
前記ケースは、長方形状に形成される一側面の長辺が鉛直方向沿って延びるように設置される
請求項１から請求項４のいずれか一項に記載の中継装置。
【請求項７】
前記カバーは、前記ケースの表面に設けられる操作部を覆う
請求項１から請求項４のいずれか一項に記載の中継装置。
【請求項８】
請求項１から請求項４のいずれか一項に記載の中継装置と、
ＰＯＳ端末と、
ＰＯＳ周辺機器と、
を備える、
ＰＯＳシステム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、中継装置、及びＰＯＳシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
特許文献１は、プリンターを搭載するカード処理端末に、ＵＳＢハブを介して、ドロワー、バーコードスキャナー、ディスプレイを接続する技術を開示する。特許文献１は、ＵＳＢハブにより、複数の機器同士を互いに接続させる。
ＰＯＳシステムには、特許文献１のＵＳＢハブのように、複数の機器同士を互いに接続させる中継装置を備えるものがある。当該中継装置には、ケースを備え、当該ケースには、表面に設けられるスイッチ等の操作部やコネクター等を開閉可能に覆うカバーが設けられるものがある。
このような中継装置には、カバーを回転可能に取り付けるために、ケースに開口部が設けられるものがある。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－２８５８０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述のような中継装置において、ケースに開口部が設けられると、当該開口部を介して、ごみや塵等の異物がケースの内部に入り込む虞がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する一態様は、ケースと、前記ケースに設けられる開口部に開閉可能に取り付けられ、閉状態の場合に前記ケースの表面の少なくとも一部を覆うと共に、前記開口部の少なくとも一部を塞ぐカバーと、前記ケースの内部側から前記開口部の少なくとも一部を覆い、前記カバーを閉状態の位置に保持する保持部材と、を備える中継装置である。
【０００６】
上記課題を解決する別の一態様は、上記の中継装置と、ＰＯＳ端末と、ＰＯＳ周辺機器と、を備える、ＰＯＳシステムである。
【図面の簡単な説明】
【０００７】
本開示の実施形態に係るＰＯＳシステムを示すブロック図。

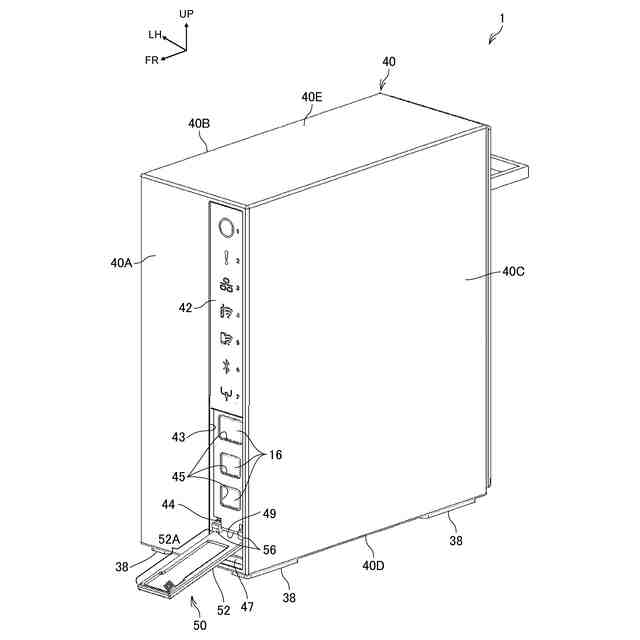

中継装置を前面から視た斜視図。

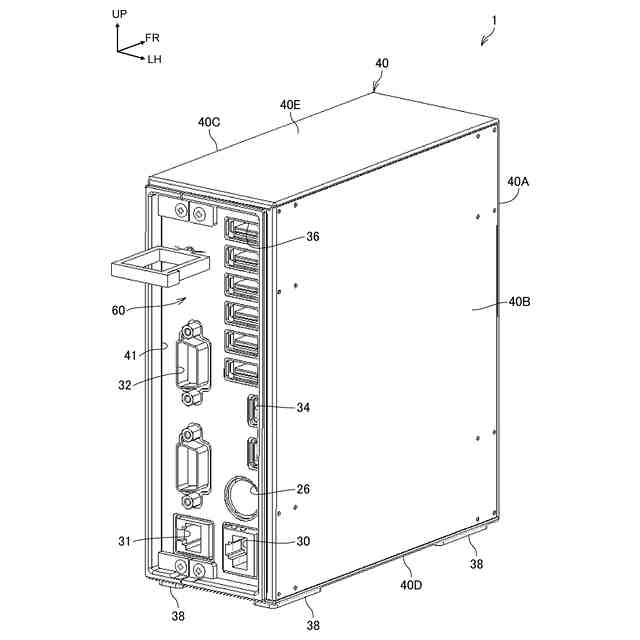

中継装置を背面から視た斜視図。

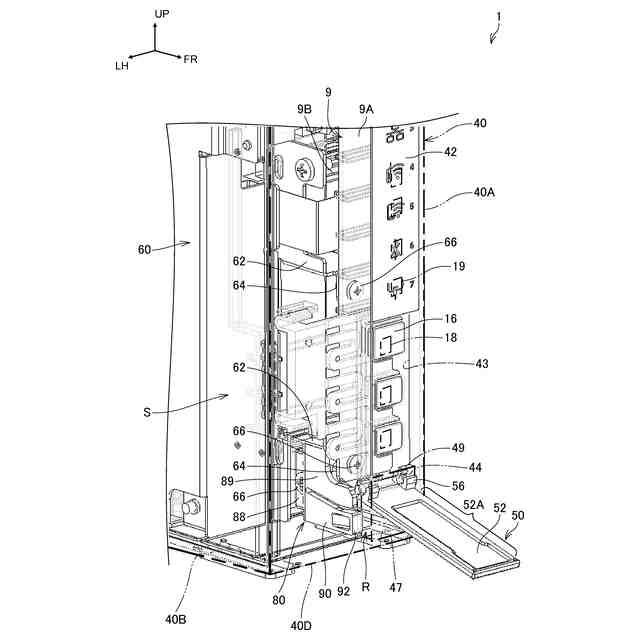

中継装置を前面から視た斜視図。
中継装置を前面から視た斜視図。

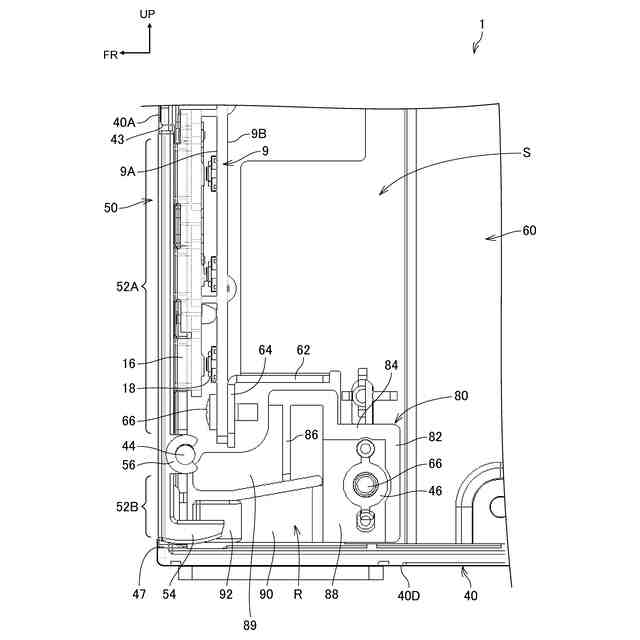

中継装置の側面図。

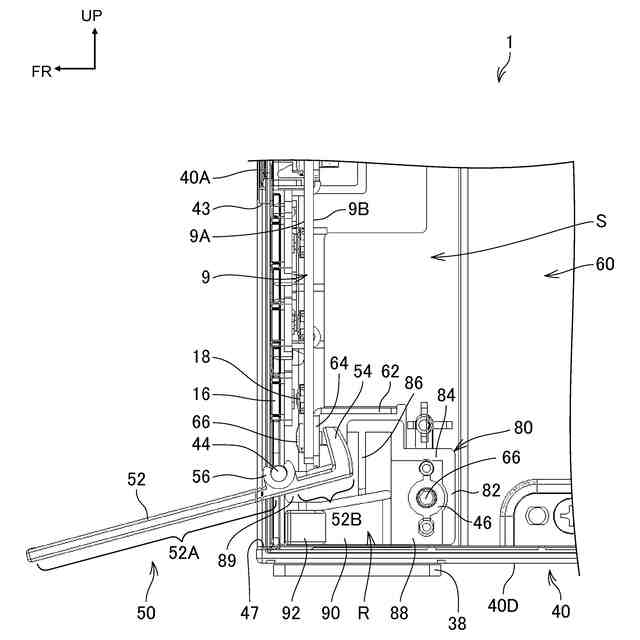

中継装置の側面図。
中継装置を下面から視た斜視図。

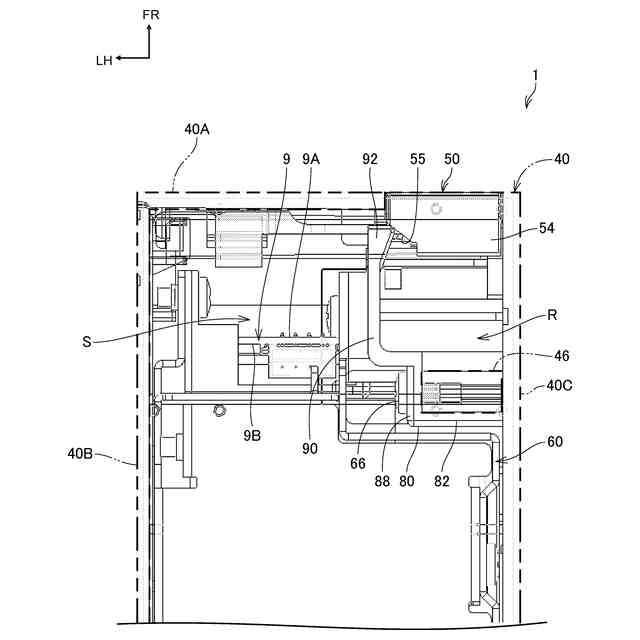

中継装置の下面図。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本開示の実施形態について説明する。
なお、説明中、前後左右及び上下といった方向の記載は、特に記載がなければ中継装置１に対する方向と同一とする。また、各図に示す符号ＦＲは、設置面に設置されて使用される場合における中継装置１の前方を示し、符号ＵＰは、中継装置１の上方を示し、符号ＬＨは、中継装置１の左方を示す。各図において、上下方向は、鉛直方向に一致し、前後方向、及び左右方向は、水平方向に一致する。
【０００９】

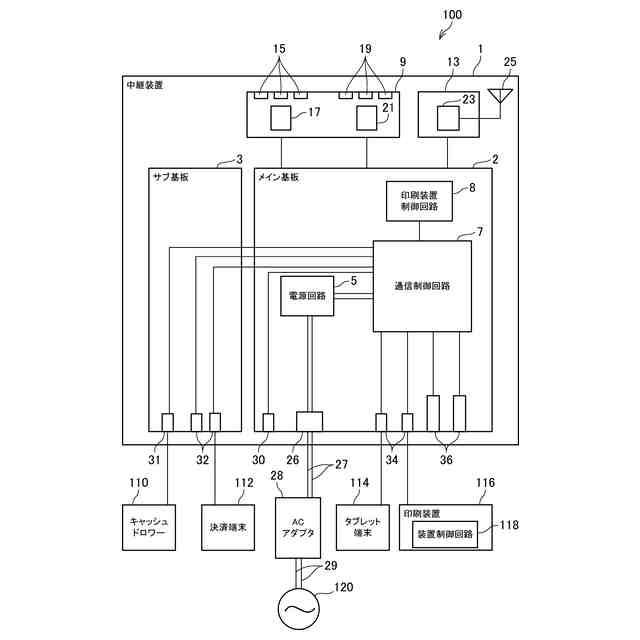

図１は、本実施形態に係るＰＯＳシステム１００を示すブロック図である。
ＰＯＳシステム１００は、中継装置１を備える。中継装置１は、メイン基板２を備える。メイン基板２には、電源回路５と、通信制御回路７と、印刷装置制御回路８とが実装される。
メイン基板２には、サブ基板３と、表示基板９と、通信基板１３とが電気的に接続される。
【００１０】
表示基板９には、スイッチ１５と、スイッチ制御回路１７と、複数のＬＥＤ１９と、ＬＥＤ制御回路２１とが実装される。なお、スイッチ１５及びスイッチ制御回路１７と、複数のＬＥＤ１９及びＬＥＤ制御回路２１とは、異なる基板に実装されてもよい。
通信基板１３には、通信回路２３が実装され、通信回路２３には、アンテナ２５が接続される。通信基板１３は、中継装置１と、所定の機器との無線通信を行う。
通信回路２３と、アンテナ２５とは、本開示の「通信部」に相当する。
（【００１１】以降は省略されています）
