発明の名称鉄塔地際部雨よけ具
出願人中国電力株式会社
代理人弁理士法人維新国際特許事務所,個人,個人,個人
主分類E04H 12/00 20060101AFI20250911BHJP(建築物)
要約【課題】鉄塔基礎に支持される主柱材の地際部における腐食を、確実に防止できる鉄塔地際部雨よけ具を提供する。

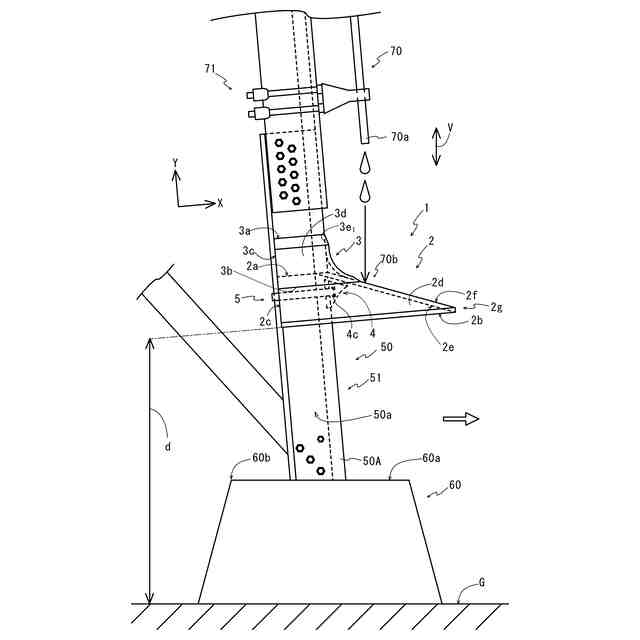

【解決手段】鉄塔地際部雨よけ具1は、鉄塔基礎60に支持される主柱材50の、地際部51における腐食を防止するために、上縁2aが主柱材50の外周面50aに対向するとともに、下縁2bが地面Gと最小間隔dを空けて配置される傘部2と、可撓性を有し、傘部2の上方において、上端3aが外周面50aに密着するとともに、下端3bが傘部2のおもて面2dに固定される被覆部3と、外周面50aと、傘部2のうら面2eに架け渡され、傘部2と、被覆部3を支持する支持部4を備える。
【選択図】図3
特許請求の範囲【請求項１】
鉄塔基礎に支持される主柱材の、地際部における腐食を防止する鉄塔地際部雨よけ具であって、
上縁が前記主柱材の周面に対向するとともに、下縁が地面と間隔を空けて配置される傘部と、
可撓性を有し、前記傘部の上方において、上端が前記周面に密着するとともに、下端が前記傘部のおもて面に固定される被覆部と、
前記周面と、前記傘部のうら面に架け渡され、前記傘部と、前記被覆部を支持する支持部を備えることを特徴とする鉄塔地際部雨よけ具。
続きを表示（約 550 文字）【請求項２】
前記主柱材は、その長手方向に沿って、セーフティワイヤが装着され、
このセーフティワイヤは、その下端が前記鉄塔地際部雨よけ具の上方に位置しており、
前記傘部は、前記下縁が、前記セーフティワイヤの前記下端が鉛直下方に投影される投影位置を超えるように、前記主柱材の前記周面から外方へ張り出すことを特徴とする請求項１に記載の鉄塔地際部雨よけ具。
【請求項３】

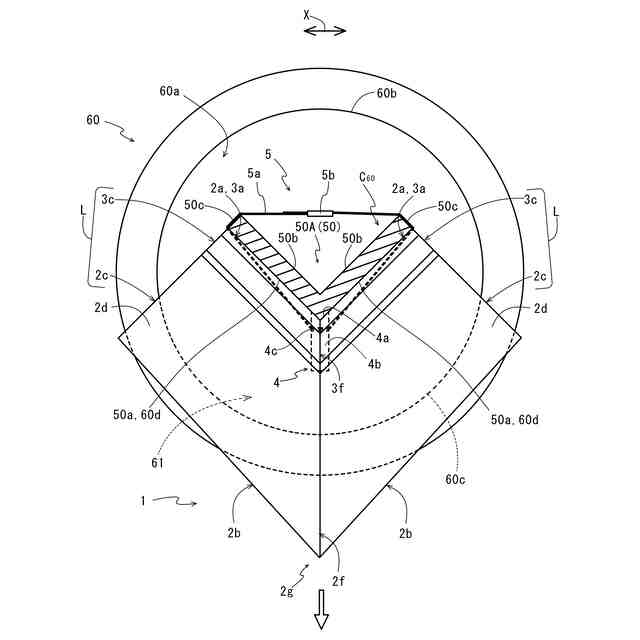

前記鉄塔基礎は、周縁線で囲まれる上面を有する立体形状であり、
前記主柱材は、その短手方向の断面が、山型の外周面と、この外周面に平行な内周面と、前記外周面と、前記内周面をそれぞれ結ぶ一対の側面で囲まれるＬ型鋼であり、前記主柱材の下端が鉄塔中心から離れる方向へ傾斜して立設され、
前記傘部は、少なくとも、前記上面の一部である外側区域を被覆可能な大きさを有し、
前記外側区域は、前記外周面と前記上面との境界線と、この境界線に対向する、前記周縁線の一部である対向縁線と、で挟まれる区域であることを特徴とする請求項１又は請求項２に記載の鉄塔地際部雨よけ具。
【請求項４】
前記傘部は、ＦＲＰ材からなることを特徴とする請求項１又は請求項２に記載の鉄塔地際部雨よけ具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、鉄塔基礎に支持される主柱材の水分による腐食を防止する雨よけ具に係り、特に、主柱材の地際部における腐食を防止する鉄塔地際部雨よけ具に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】

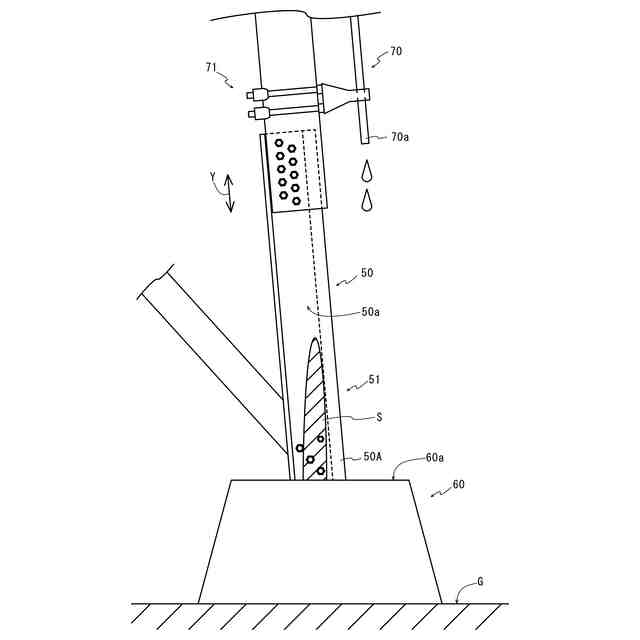

まず、送電用の鉄塔を構成する主柱材の地際部について、図６を用いて説明する。図６は、従来の鉄塔を構成する主柱材の地際部を示す側面図である。
図６に示すように、地際部５１とは、鉄塔基礎６０に支持される主柱材５０のうち、鉄塔基礎６０の上面６０ａに近い範囲をいう。この主柱材５０は、山型の外周面５０ａを備えるＬ型鋼であって、鉄塔の頂部を構成する上端（図示せず）から、鉄塔基礎６０に支持される下端５０Ａに至るまで連続した１本の鋼材である。そのため、降雨や降雪による水分は、主柱材５０を伝い、地際部５１まで流下する。
よって、地際部５１は、流下した水分が溜まり易い上に、地面Ｇに繁茂する植物に囲まれて風通しも不良となるため、斜線部分Ｓで示すような腐食が発生し易い。
また、通常、主柱材５０には、作業者の安全を確保するためのセーフティワイヤ７０が、このセーフティワイヤ７０を保持する保持具７１によって、主柱材５０の長手方向Ｙに沿って装着されている。よって、セーフティワイヤ７０の下端７０ａから落下する水分や、保持具７１を伝って流下した水分によっても、地際部５１に腐食が発生すると考えられる。
このような課題を解決するため、近年、主柱材ではないものの、鉄塔基礎の腐食を防止する技術が開発されており、それに関して既に考案が開示されている。
【０００３】
特許文献１には「鉄塔基礎の腐食防止カバー」という名称で、鉄塔骨材の下部に取り付ける腐食防止カバーに関する考案が開示されている。
特許文献１に開示された考案は、鉄塔基礎の降雨による腐食を防止する傘状のカバーを、鉄塔基礎の全体を被覆するように、鉄塔骨材の下部より地上にかけて、水密に取り付けたことを特徴とする。
このような構成の考案においては、具体的には、ゴム磁石を使用して、カバーを鉄塔骨材に密着させる。これにより、降雨による雨滴は、ゴム磁石と、カバーの上を順次流れて、地面に伝わる。よって、鉄塔より流れ落ちてくる雨が直接鉄塔基礎に流れ落ちることが防止されるから、鉄塔基礎の腐食を防止できる。
【先行技術文献】
【特許文献】
【０００４】
実開平７－２１９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された考案においては、ゴム磁石を使用して、カバーを鉄塔骨材に密着させている。しかし、ゴム磁石は、鉄塔骨材に吸着しているから、その表面に強く押し付けられていない可能性がある。この場合、ゴム磁石の水密性が十分に発揮され難い。よって、雨が鉄塔骨材とゴム部材の間を通過して鉄塔骨材の下部を流れ、この鉄塔骨材の鉄塔基礎の上面に近い範囲、すなわち地際部に腐食が発生するおそれがある。
また、カバーは、鉄塔基礎の周囲全体を被覆するように、鉄塔骨材の下部から地面に届くまで水密に取り付けられているため、地際部の少なくとも一部がカバーの内部に含まれている。よって、カバーの内部は閉鎖構造となり風通しが不良であるから、地面から上昇する水蒸気によって、地際部の一部が腐食するおそれがある。
【０００６】
本発明は、このような従来の事情に対処してなされたものであり、鉄塔基礎に支持される主柱材の地際部における腐食を、確実に防止できる鉄塔地際部雨よけ具を提供することを目的とする。
【課題を解決するための手段】
【０００７】

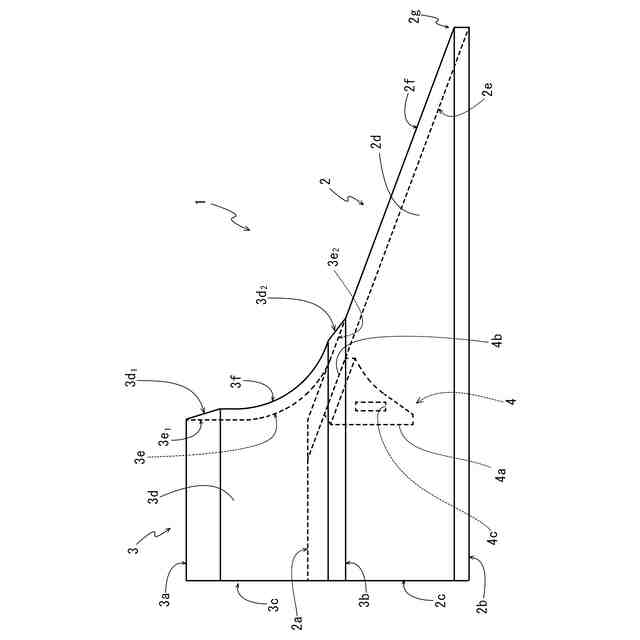

上記目的を達成するため、第１の発明は、鉄塔基礎に支持される主柱材の、地際部における腐食を防止する鉄塔地際部雨よけ具であって、上縁が主柱材の周面に対向するとともに、下縁が地面と間隔を空けて配置される傘部と、可撓性を有し、傘部の上方において、上端が周面に密着するとともに、下端が傘部のおもて面に固定される被覆部と、周面と、傘部のうら面に架け渡され、傘部と、被覆部を支持する支持部を備えることを特徴とする。
【０００８】
このような構成の発明において、傘部は、降雨や降雪によっても、変形しない形状維持性と、破損し難い強度を有する材料で形成されることが望ましい。一方、被覆部は、可撓性を有し、外力を受けて変形することで上端の内面が外周面に密着可能な材料で形成される。
また、傘部と、被覆部は、主柱材の形状に応じて、周囲全体に渡って設置されるほか、主柱材の周囲の一部に設置されてもよい。
【０００９】
さらに、傘部は、支持部のみを介して、主柱材の周面によって支持されるほか、支持部と、この支持部が保持する取付部材を介して、周面によって支持されてもよい。
そして、支持部として、例えば、一方の端部が周面に当接するとともに、他方の端部が傘部のうら面に当接する板状や棒状の部材が使用される。
【００１０】

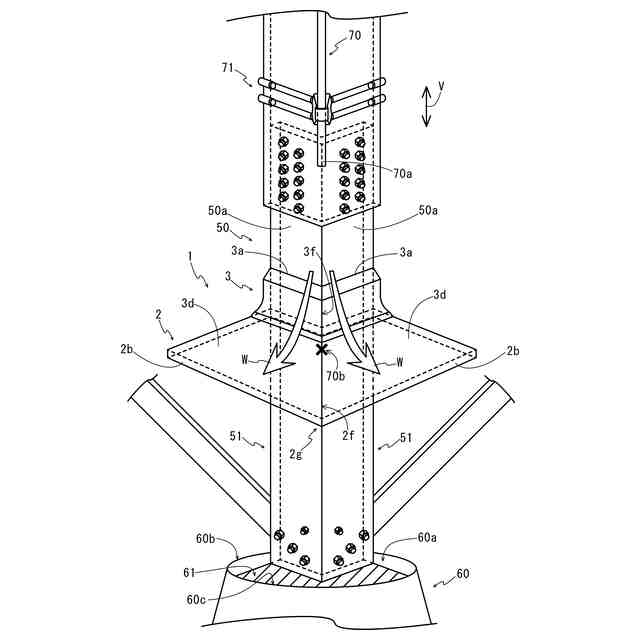

上記構成の発明においては、傘部の上方に、可撓性を有する被覆部が設けられており、この被覆部の上端が周面に密着するため、主柱材の周面と、被覆部の上端との隙間から水分が浸入することが防止される。
よって、主柱材を伝ってきた水分は、被覆部と、傘部を流下するため、主柱材の地際部へ流下することが防止される。
（【００１１】以降は省略されています）
