発明の名称制御システムおよび学習装置
出願人三菱電機株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F24F 11/63 20180101AFI20250911BHJP(加熱;レンジ;換気)
要約【課題】空間ごとに適した換気および空調環境をユーザに提供することができる制御システムおよび学習装置を提供する。
【解決手段】制御システムは、外気から第1空間への給気量を調節可能な第1給気手段と、外気から第2空間への給気量を調節可能な第2給気手段と、第3空間から外気への排気量を調節可能な排気手段と、第1空間の空気調和を行う第1空調手段と、第2空間の空気調和を行う第2空調手段と、第1空間の温度を含む環境物理量を測定する第1測定手段と、第2空間の温度を含む環境物理量を測定する第2測定手段と、第3空間の温度を含む環境物理量を測定する第3測定手段と、第1測定手段、第2測定手段、および第3測定手段の測定結果に基づいて第1給気手段、第2給気手段、排気手段、第1空調手段、および第2空調手段を連動して制御する制御手段と、を備えた。
【選択図】図1
特許請求の範囲【請求項１】
第１空間と第２空間と第３空間と第４空間とを有し、前記第４空間が前記第１空間、前記第２空間、および前記第３空間とそれぞれ連通している住居に適用される制御システムであって、
前記第１空間に設けられ、外気から前記第１空間への給気量を調節可能な第１給気手段と、
前記第２空間に設けられ、外気から前記第２空間への給気量を調節可能な第２給気手段と、
前記第３空間に設けられ、前記第３空間から外気への排気量を調節可能な排気手段と、
前記第１空間に設けられ、前記第１空間の空気調和を行う第１空調手段と、
前記第２空間に設けられ、前記第２空間の空気調和を行う第２空調手段と、
前記第１空間の温度を含む環境物理量を測定する第１測定手段と、
前記第２空間の温度を含む環境物理量を測定する第２測定手段と、
前記第３空間の温度を含む環境物理量を測定する第３測定手段と、
前記第１測定手段、前記第２測定手段、および前記第３測定手段の測定結果に基づいて前記第１給気手段、前記第２給気手段、前記排気手段、前記第１空調手段、および前記第２空調手段を連動して制御する制御手段と、
を備えた制御システム。
続きを表示（約 1,300 文字）【請求項２】
前記第１空間、前記第２空間、前記第３空間、および前記第４空間のうち少なくとも１つの空間に存在する人の数を検出する人検出手段、
を更に備え、
前記制御手段は、前記人検出手段の検出結果に更に基づいて前記第１給気手段、前記第２給気手段、前記排気手段、前記第１空調手段、および前記第２空調手段を連動して制御する、
請求項１に記載の制御システム。
【請求項３】
前記人検出手段によって、前記第１空間、前記第２空間、および前記第３空間のうちいずれかの在室空間に１人の人が規定の判定時間以上存在していることが検出された場合、前記第１給気手段、前記第２給気手段、および前記排気手段のうち前記在室空間に設けられた手段の給気量または排気量が、増加幅だけ増加するよう制御される、
請求項２に記載の制御システム。
【請求項４】
前記判定時間は、１時間である、
請求項３に記載の制御システム。
【請求項５】
前記人検出手段によって、前記第１空間、前記第２空間、および前記第３空間のうちいずれかの在室空間に複数の人が存在することが検出された場合、前記第１給気手段、前記第２給気手段、および前記排気手段のうち前記在室空間に設けられた換気手段の給気量または排気量が、増加幅だけ増加するよう制御される、
請求項２に記載の制御システム。
【請求項６】
前記第１空間、前記第２空間、および前記第３空間のうち前記人検出手段によって人が存在しないことが検出された不在空間がある場合、前記第１給気手段、前記第２給気手段、および前記排気手段のうち前記不在空間に設けられた換気手段の給気量または排気量が、減少幅だけ減少するよう制御される、
請求項２に記載の制御システム。
【請求項７】
前記第１測定手段、前記第２測定手段、および前記第３測定手段は、空間の内部の空気汚染度を測定する、
請求項１に記載の制御システム。
【請求項８】
前記第１測定手段、前記第２測定手段、および前記第３測定手段は、空気汚染度として、空間の内部のＣＯ２濃度を測定する、
請求項７に記載の制御システム。
【請求項９】
前記第１空間、前記第２空間、および前記第３空間のうちの在室空間におけるＣＯ２濃度が第１濃度閾値以上かつ第２濃度閾値以下である場合であって、前記在室空間においてＣＯ２濃度が前記第１濃度閾値以上である状態が判定時間以上となった場合、
前記第１給気手段、前記第２給気手段、および前記排気手段のうち前記在室空間に設けられた換気手段の給気量または排気量が、増加幅だけ増加するよう制御される、
請求項８に記載の制御システム。
【請求項１０】
前記在室空間におけるＣＯ２濃度が前記第２濃度閾値より大きい場合、
前記第１給気手段、前記第２給気手段、および前記排気手段のうち前記在室空間に設けられた換気手段の給気量または排気量が、増加幅だけ増加するよう制御される、
請求項９に記載の制御システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、制御システムおよび学習装置に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
特許文献１は、空気調和システムを開示する。当該空気調和システムによれば、各空間に設置された空気質センサの検出結果に基づいて、各空間に設けられた空気調和装置が動作する。このため、空間ごとに適切な空気調和が行われ得る。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０２０／２０８８２３号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載のような空気調和システムでは、換気による空気の出入りによる影響が考慮されておらず、適切な空調環境が実現できない可能性がある。
【０００５】
本開示は、上述の課題を解決するためになされた。本開示の目的は、空間ごとに適した換気および空調環境をユーザに提供することができる制御システムおよび学習装置を提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る制御システムは、第１空間と第２空間と第３空間と第４空間とを有し、第４空間が第１空間、第２空間、および第３空間とそれぞれ連通している住居に適用される制御システムであって、第１空間に設けられ、外気から第１空間への給気量を調節可能な第１給気手段と、第２空間に設けられ、外気から第２空間への給気量を調節可能な第２給気手段と、第３空間に設けられ、第３空間から外気への排気量を調節可能な排気手段と、第１空間に設けられ、第１空間の空気調和を行う第１空調手段と、第２空間に設けられ、第２空間の空気調和を行う第２空調手段と、第１空間の温度を含む環境物理量を測定する第１測定手段と、第２空間の温度を含む環境物理量を測定する第２測定手段と、第３空間の温度を含む環境物理量を測定する第３測定手段と、第１測定手段、第２測定手段、および第３測定手段の測定結果に基づいて第１給気手段、第２給気手段、排気手段、第１空調手段、および第２空調手段を連動して制御する制御手段と、を備えた。
【０００７】
本開示に係る学習装置は、第１空間と第２空間と第３空間と第４空間とを有し、第４空間が第１空間、第２空間、および第３空間とそれぞれ連通している住居に適用され、第１空間に設けられ、外気から第１空間への給気量を調節可能な第１給気手段と、第２空間に設けられ、外気から第２空間への給気量を調節可能な第２給気手段と、第３空間に設けられ、第３空間から外気への排気量を調節可能な排気手段と、第１空間に設けられ、第１空間の空気調和を行う第１空調手段と、第２空間に設けられ、第２空間の空気調和を行う第２空調手段と、第１空間の温度とＣＯ２濃度とを含む環境物理量を測定する第１測定手段と、第２空間の温度とＣＯ２濃度とを含む環境物理量を測定する第２測定手段と、第３空間の温度とＣＯ２濃度とを含む環境物理量を測定する第３測定手段と、を備えた制御システムの運転スケジュールの生成を行う装置であって、第１空間、第２空間、第３空間、および第４空間の各々に存在する人の数を含む在室状態と、第１測定手段、第２測定手段、および第３測定手段のＣＯ２濃度の測定結果と、在室状態およびＣＯ２濃度の測定結果における第１給気手段、第２給気手段、排気手段、第１空調手段、および第２空調手段の運転状態と、を含む学習用データを取得するデータ取得部と、学習用データを用いて、在室状態およびＣＯ２濃度の測定結果から、第１給気手段、第２給気手段、排気手段、第１空調手段、および第２空調手段のそれぞれの運転に関する設定値および当該設定値が適用される時間帯を含む運転スケジュールを推論するための運転モデルを生成する生成部と、を備えた学習装置。
【発明の効果】
【０００８】
本開示によれば、給気手段、排気手段、および空調手段が連動して動作するよう制御される。または、給気手段、排気手段、および空調手段が適切に動作するような運転モデルが生成される。このため、空間ごとに適した換気および空調環境をユーザに提供することができる。
【図面の簡単な説明】
【０００９】

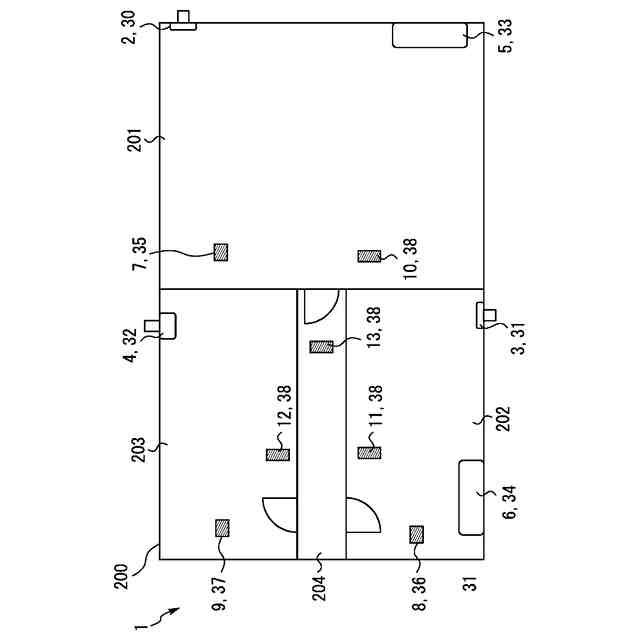

実施の形態１における制御システムが適用される住居の平面図である。

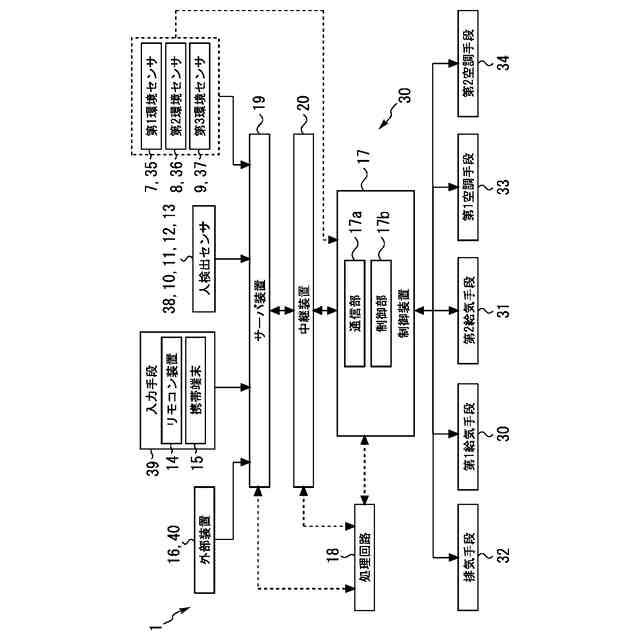

実施の形態１における制御システムの機能ブロック図である。

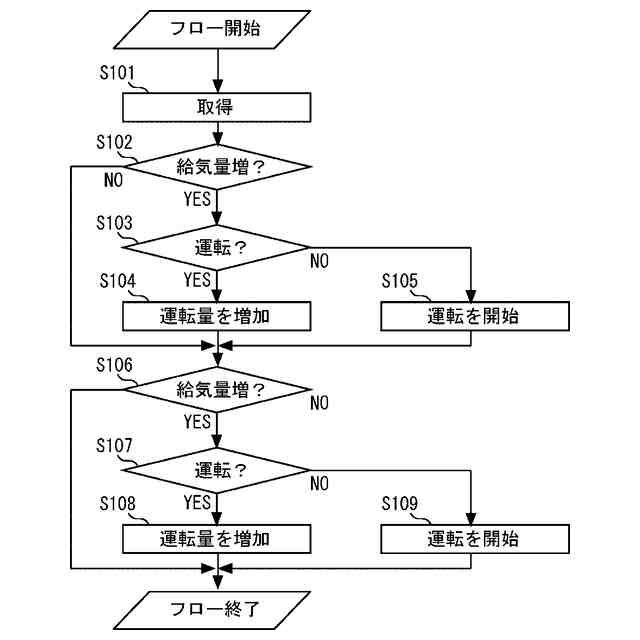

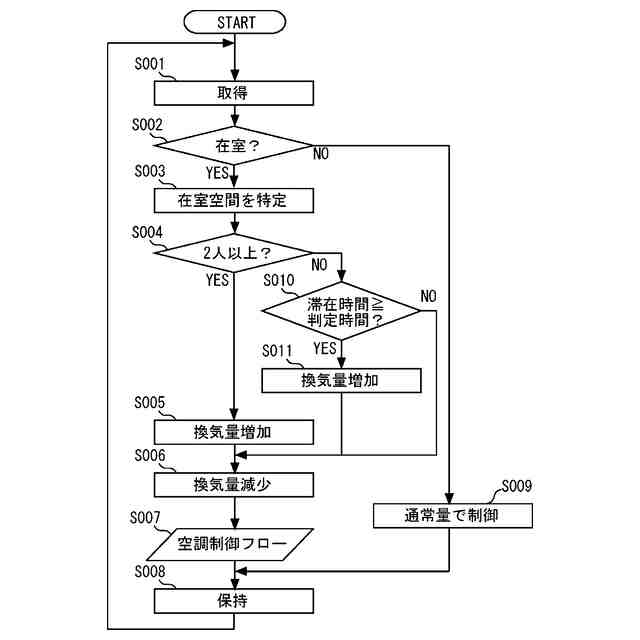

実施の形態１における制御システムの制御の例を示すフローチャートである。
実施の形態１における制御システムの空調制御の例を示すフローチャートである。

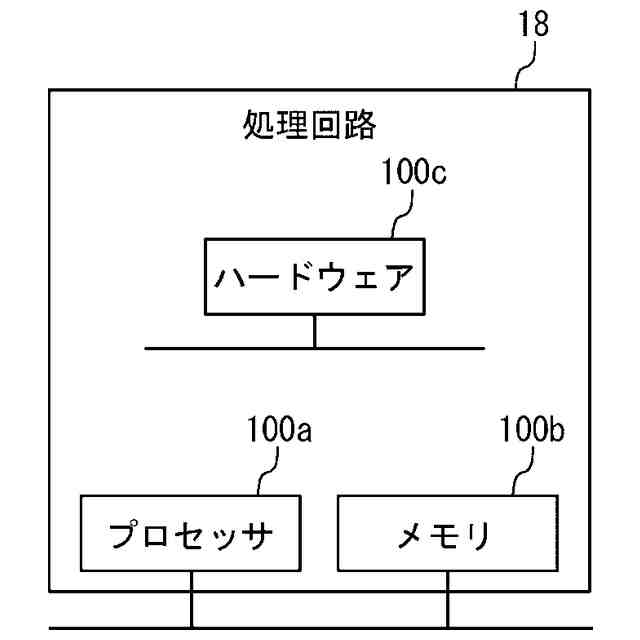

実施の形態１における制御システムの処理装置のハードウェア構成図である。

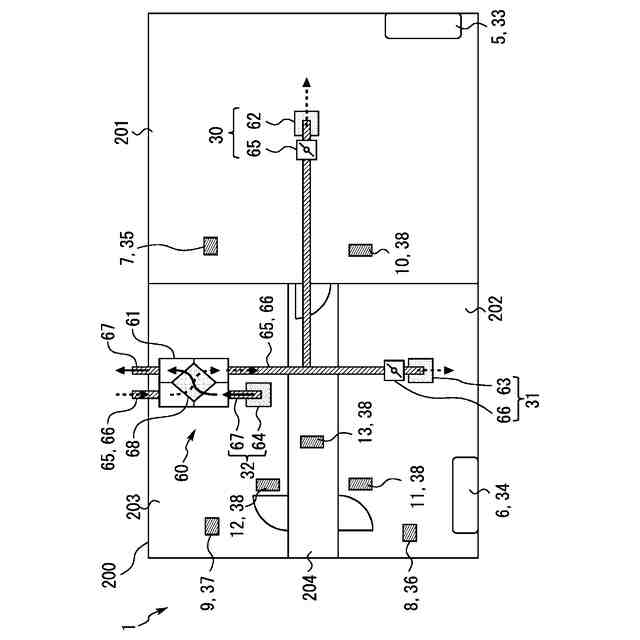

実施の形態２における制御システムが適用される住居の平面図である。

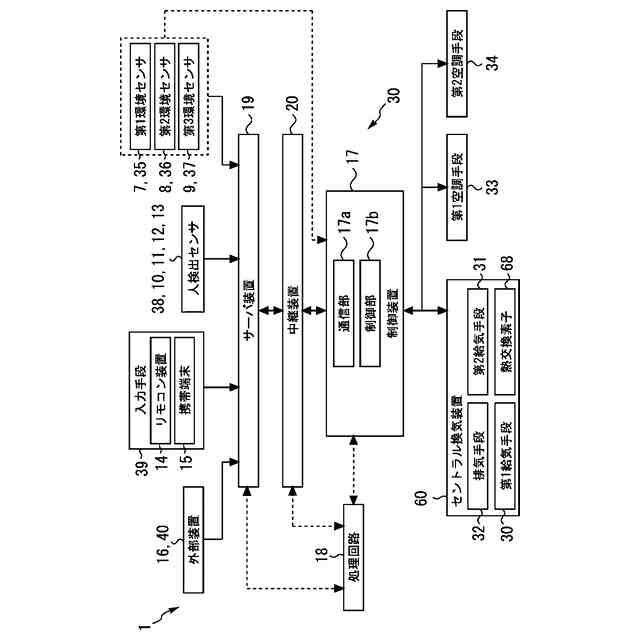

実施の形態２における制御システムの機能ブロック図である。

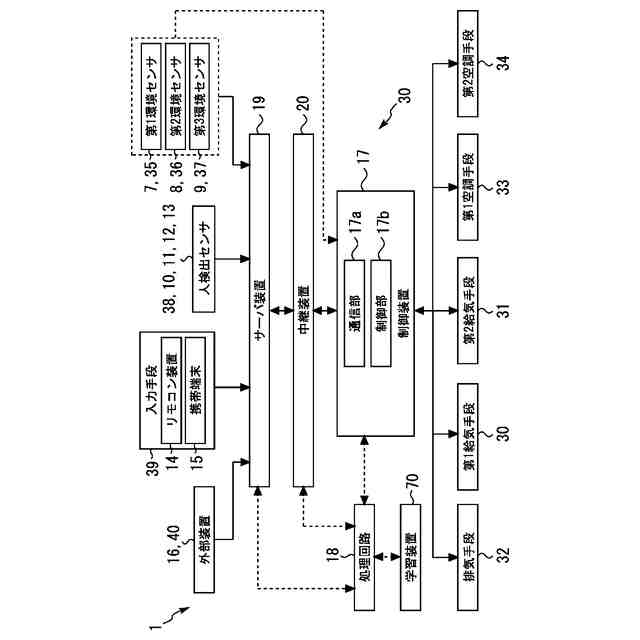

実施の形態３における制御システムの機能ブロック図である。
実施の形態３における学習装置の機能ブロック図である。
ニューラルネットワークモデルの概要を示す図である。
実施の形態３における制御システムの制御手段の機能ブロック図である。
実施の形態３における学習装置の学習処理のフローチャートである。
実施の形態３における制御システムの制御手段が行う推論処理のフローチャートである。
実施の形態４における学習装置の機能ブロック図である。
実施の形態４における学習装置の学習処理の例を示すフローチャートである。
【発明を実施するための形態】
【００１０】
本開示を実施するための形態について添付の図面に従って説明する。なお、各図中、同一または相当する部分には同一の符号が付される。当該部分の重複説明は適宜に簡略化ないし省略される。
