公開番号2025135448
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033299
出願日2024-03-05
発明の名称情報処理システム、情報処理方法およびプログラム
出願人株式会社リコー
代理人弁理士法人酒井国際特許事務所
主分類G06F 3/12 20060101AFI20250910BHJP(計算;計数)
要約【課題】機能の実行に用いる設定情報のデータ量を抑えること、かつ、多様な機能の実行への利用を可能とすることを目的とする。
【解決手段】情報処理装置と機能実行装置と管理装置を有する情報処理システムであって、前記管理装置は、機能の設定に対応するコードを生成するコード生成部と、前記コードを送信する送信部と、を備え、前記情報処理装置は、前記コードを受信する受信部と、前記コードを表示するコード表示部と、を備え、前記機能実行装置は、前記コード表示部が表示した前記コードを読み取るコード読取部と、前記機能を実行する機能実行部を備える。
【選択図】図5
特許請求の範囲【請求項１】
ユーザが操作する情報処理装置と、所定の設定で機能を実行する機能実行装置と、前記情報処理装置及び前記機能実行装置と通信可能な管理装置と、を有する情報処理システムであって、
前記管理装置は、
前記設定に対応するコードを生成するコード生成部と、
前記コードを送信する送信部と、を備え、
前記情報処理装置は、
前記コードを受信する受信部と、
前記コードを表示するコード表示部と、を備え、
前記機能実行装置は、
前記コード表示部が表示した前記コードを読み取るコード読取部と、
前記機能を実行する機能実行部と、を備え、
前記機能実行部は、前記コード読取部が読み取ったコードに対応する設定に基づいて前記機能を実行する、
情報処理システム。
続きを表示（約 2,100 文字）【請求項２】
ユーザが操作する情報処理装置と、所定の設定で機能を実行する機能実行装置と、前記情報処理装置及び前記機能実行装置と通信可能な管理装置を有する情報処理システムであって、
前記管理装置は、
前記設定に対応する値を送信する送信部を備え、
前記情報処理装置は、
前記設定に対応する値を受信する受信部と、
前記設定に対応するコードを生成するコード生成部と、
前記コードを表示するコード表示部と、を備え、
前記機能実行装置は、
前記コード表示部が表示した前記コードを読み取るコード読取部と、
前記機能を実行する機能実行部と、を備え、
前記機能実行部は、前記コード読取部が読み取ったコードに対応する設定に基づいて前記機能を実行する、
情報処理システム。
【請求項３】
前記管理装置は、
前記機能に用いられる全ての設定の情報と各設定に対応するコードを記憶する記憶部をさらに備え、
前記機能実行装置は、
前記全ての設定の情報と各設定に対応するコードを記憶する記憶部をさらに備える、
請求項２に記載の情報処理システム。
【請求項４】
前記管理装置は、
前記機能に用いられる全ての設定の情報と各設定に対応するコードを記憶する記憶部をさらに備え、
前記情報処理装置は、
前記受信部が受信したコードと前記コードに対応する設定を記憶する記憶部をさらに備え、
前記機能実行装置は、
前記全ての設定の情報と各設定に対応するコードを記憶する記憶部をさらに備える、
請求項１に記載の情報処理システム。
【請求項５】
前記機能は複数のバージョンを有し、
前記管理装置は、
前前記複数のバージョンのそれぞれに用いられる全ての設定と各設定に対応するコードをバージョン毎に記憶する記憶部をさらに備え、
前記機能実行装置は、
前記複数のバージョンのそれぞれに用いられる全ての設定と各設定に対応するコードをバージョン毎に記憶する記憶部をさらに備え、
前記コード生成部は、前記バージョンと前記設定に対応するコードを生成し、
前記機能実行装置は、前記コードに対応するバージョン及び設定に基づいて前記機能を実行する、
請求項１乃至４のいずれか一項に記載の情報処理システム。
【請求項６】
前記機能実行装置は、
前記設定に対応するコードを生成するコード生成部と、
前記コードを表示するコード表示部と、をさらに備え、
前記情報処理装置は、
前記機能実行装置のコード表示部が表示した前記コードを読み取るコード読取部と、
前記コード読取部が読み取った前記コードに対応する値を送信する送信部と、
前記設定と前記設定に対応するコードを記憶する記憶部と、をさらに備え、
前記管理装置は、
前記情報処理装置の送信部が送信した値を受信する受信部をさらに備え、
前記管理装置は、前記値に対応する設定の情報を送信し、
前記情報処理装置は、前記管理装置が送信した設定と前記情報処理装置の前記コード読取部が読み取ったコードを記憶する、
請求項１乃至４のいずれか一項に記載の情報処理システム。
【請求項７】
前記コードには、前記機能に用いられる全ての設定の各々に対してそれぞれ異なる値が割り当てられている、
請求項１乃至４のいずれか一項に記載の情報処理システム。
【請求項８】
前記コードは、２次元コードを含む、
請求項１乃至４のいずれか一項に記載の情報処理システム。
【請求項９】
前記機能実行装置は、画像形成装置である、
請求項１乃至４のいずれか一項に記載の情報処理システム。
【請求項１０】
ユーザが操作する情報処理装置と、所定の設定で機能を実行する機能実行装置と、前記情報処理装置及び前記機能実行装置と通信可能な管理装置と、において用いられる情報処理方法であって、
前記管理装置が前記設定に対応するコードを生成するコード生成ステップと、
前記管理装置が前記コードを送信する送信ステップと、
前記情報処理装置が前記コードを受信する受信ステップと、
前記情報処理装置が前記コードを表示するコード表示ステップと、
前記機能実行装置が表示された前記コードを読み取るコード読取ステップと、
前記機能実行装置が前記機能を実行する機能実行ステップと、
を有し、
前記機能実行ステップは、前記コード読取ステップが読み取ったコードに対応する設定に基づいて前記機能を実行する、
情報処理方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理システム、情報処理方法およびプログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、印刷用のデータをスマートフォン等からサーバ等の取得先にアップロードし、複合機等の画像形成装置がこれを取得先からダウンロードして印刷できるようにするクラウドプリントサービスが利用されている。
【０００３】
特許文献１には、ユーザがスマートフォンの画面に取得先情報、印刷設定情報を含む印刷情報をあらわしたＱＲコード（登録商標）を表示し、複合機がこれを読み取って解析し、ＱＲコードにエンコードされていた印刷データの取得情報と印刷設定上表を含む印刷情報を解読し、印刷設定情報に従って、印刷枚数、用紙サイズ等の設定を行う技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の技術によれば、印刷設定情報のデータ量が大きいために、回線速度が遅いネットワークではダウンロードに時間がかかる、ユーザ毎に印刷設定情報を記憶する場合はサーバの記憶容量を圧迫するという問題があった。また、サービス対象が印刷機能に限定されているため、印刷以外の機能も含む多様な機能を実行するためのサービスに利用することが出来ないという課題があった。
【０００５】
本発明は、上記に鑑みてなされたものであって、機能の実行に用いる設定情報のデータ量を抑えること、かつ、多様な機能の実行への利用を可能とすることを目的とする。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明は、ユーザが操作する情報処理装置と、所定の設定で機能を実行する機能実行装置と、前記情報処理装置及び前記機能実行装置と通信可能な管理装置と、を有する情報処理システムであって、前記管理装置は、前記設定に対応するコードを生成するコード生成部と、前記コードを送信する送信部と、を備え、前記情報処理装置は、前記コードを受信する受信部と、前記コードを表示するコード表示部と、を備え、前記機能実行装置は、前記コード表示部が表示した前記コードを読み取るコード読取部と、前記機能を実行する機能実行部と、を備えることを特徴とする。
【発明の効果】
【０００７】
本発明によれば、機能の実行に用いる設定情報のデータ量を抑えること、かつ、多様な機能の実行への利用を可能とすることができる、という効果を奏する。
【図面の簡単な説明】
【０００８】

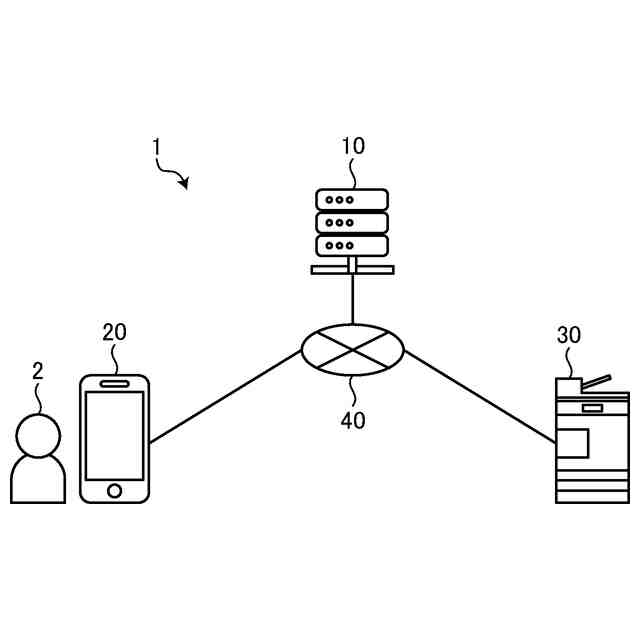

図１は、第１の実施の形態に係る情報処理システムのシステム構成の一例を示す図である。

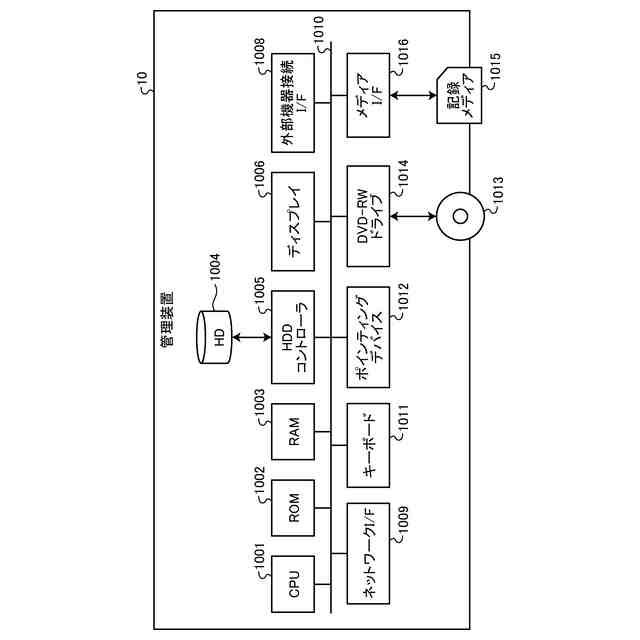

図２は、管理装置のハードウェア構成の一例を示す図である。
図３は、情報処理装置のハードウェア構成の他の一例を示す図である。

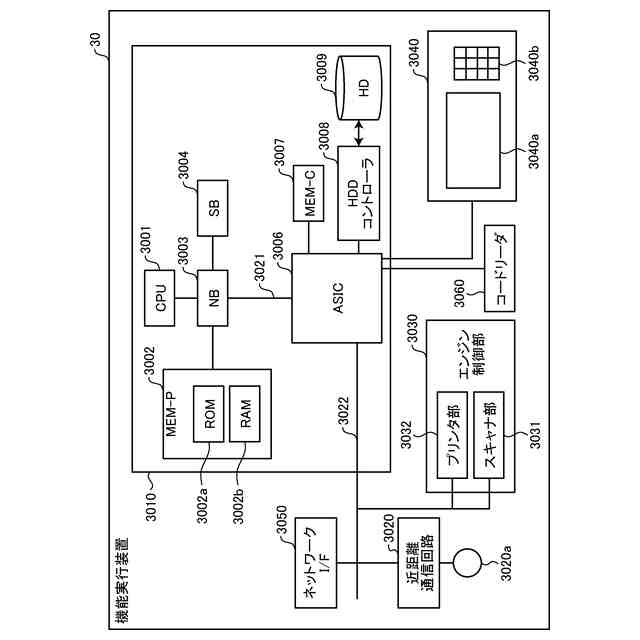

図４は、機能実行装置のハードウェア構成の他の一例を示す図である。

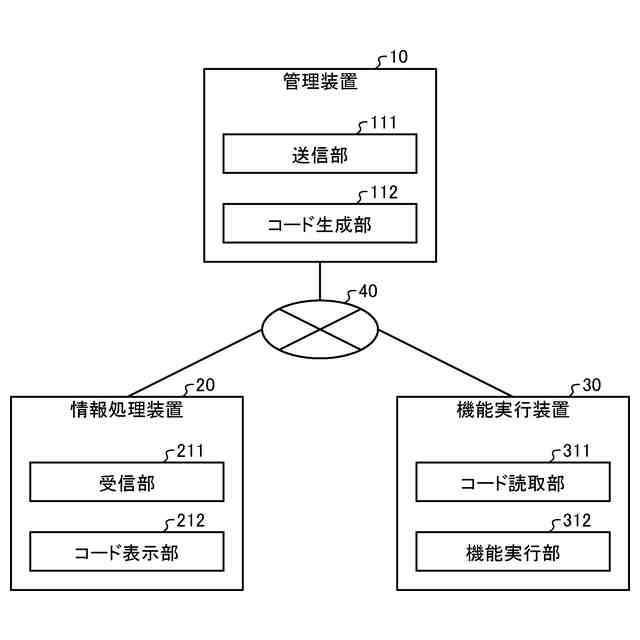

図５は、情報処理システムを構成する各装置の機能構成の一例を示すブロック図である。
図６は、設定とＩＤの対応を示すテーブルの一例を示す図である。

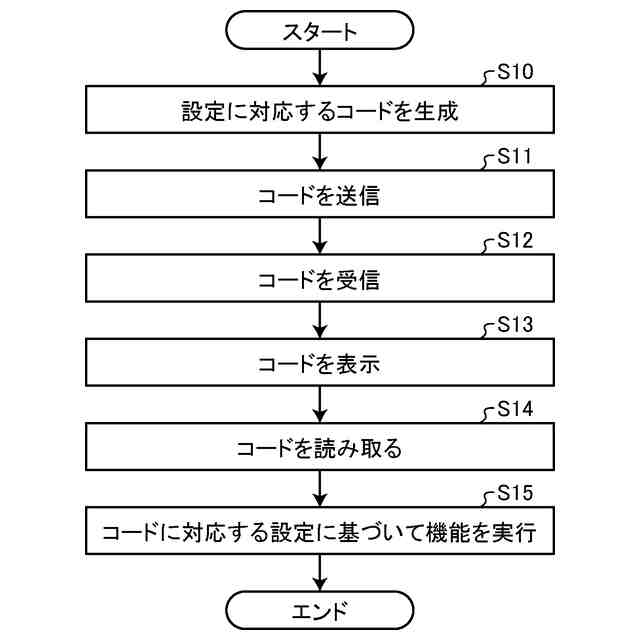

図７は、第１の実施の形態に係る機能実行の手順を示すフローチャートである。

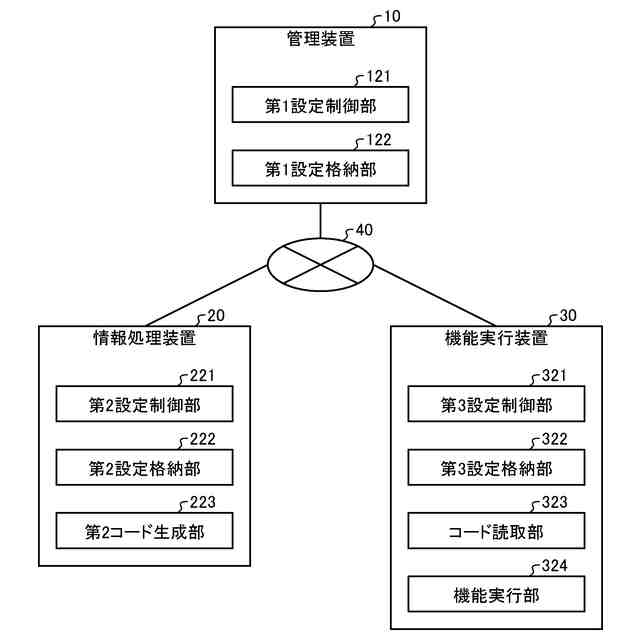

図８は、第２の実施の形態に係る情報処理システムを構成する各装置の機能構成の一例を示すブロック図である。

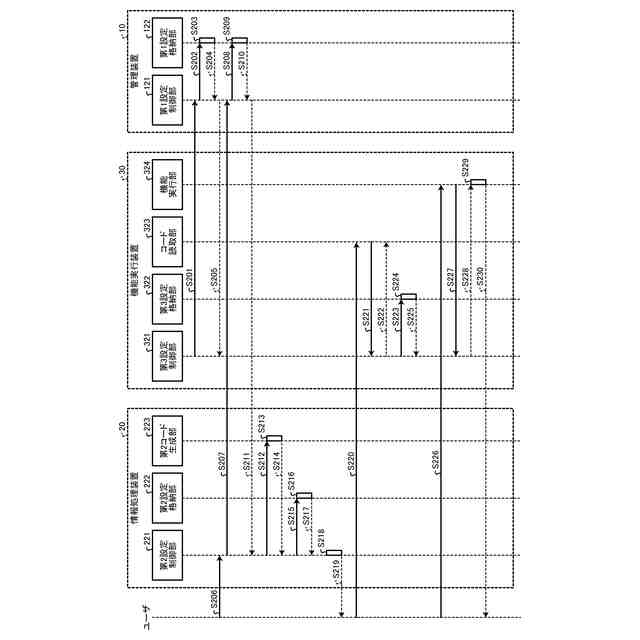

図９は、第２の実施の形態に係る機能実行の手順を示すシーケンス図である。
図１０は、第３の実施の形態に係る情報処理システムを構成する各装置の機能構成の一例を示すブロック図である。
図１１は、第３の実施の形態に係る機能実行の手順を示すシーケンス図である。
図１２は、第４の実施の形態に係る情報処理システムを構成する各装置の機能構成の一例を示すブロック図である。
図１３は、バージョンリストと、各バージョンにおける全ての設定情報とそのＩＤのセットの一例を示す図である。
図１４は、第４の実施の形態に係る機能実行の手順を示すシーケンス図である。
図１５は、第５の実施の形態に係る情報処理システムを構成する各装置の機能構成の一例を示すブロック図である。
図１６は、第５の実施の形態に係る機能実行の手順を示すシーケンス図である。
【発明を実施するための形態】
【０００９】
以下に添付図面を参照して、情報処理システム、情報処理方法およびプログラムの実施の形態を詳細に説明する。
【００１０】
（第１の実施の形態）
図１は、第１の実施の形態に係る情報処理システム１のシステム構成の一例を示す図である。本実施形態の情報処理システム１は、ユーザ２が利用する情報処理装置２０、ＭＦＰ（Multi-Function Peripheral／Printer）やファクシミリ等の機能実行装置３０、及びインターネット等の通信ネットワーク４０を介して接続された管理装置１０で構成されている。各装置の詳細について以下に説明する。
（【００１１】以降は省略されています）
