公開番号2025135418
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033258
出願日2024-03-05
発明の名称バルブハンドル締め付け方法
出願人学校法人法政大学,ENEOS株式会社
代理人個人,個人,個人
主分類B25B 23/142 20060101AFI20250910BHJP(手工具;可搬型動力工具;手工具用の柄;作業場設備;マニプレータ)
要約【課題】制限トルク及び閉止トルクが異なる複数種類のバルブハンドルが配置される領域内での全てのバルブハンドルを容易に締め付けることができ、且つ、次に作業者がバルブを開く時に過大なトルクが必要になることを抑制できるバルブハンドル締め付け方法を提供する。
【解決手段】制限トルク及び閉止トルクが異なる複数種類のバルブハンドルが配置される領域内で前記バルブハンドルを締め付けるバルブハンドル締め付け方法であって、前記バルブハンドルに作用するトルクが前記領域内で最も小さい前記制限トルクよりも小さく前記領域内で最も大きい前記閉止トルクよりも大きい設定トルクになった時に通知を行う通知部を有するハンドル回し補助具を介して前記バルブハンドルを締め付けるバルブハンドル締め付け方法。

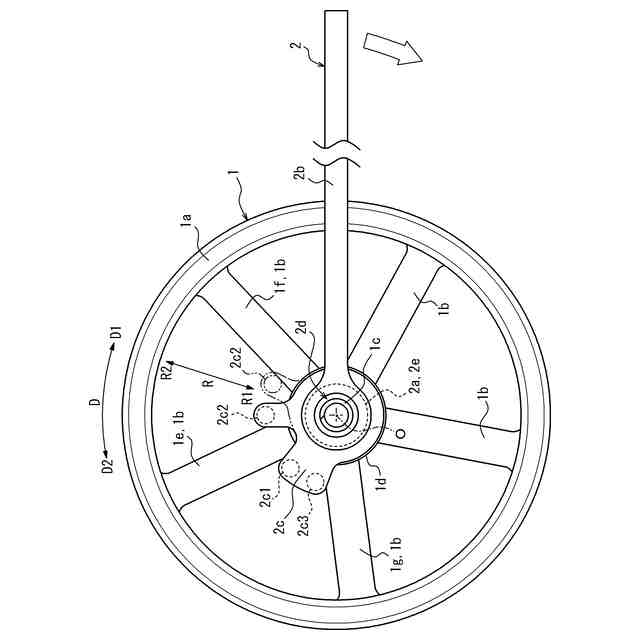

【選択図】図1
特許請求の範囲【請求項１】
制限トルク及び閉止トルクが異なる複数種類のバルブハンドルが配置される領域内で前記バルブハンドルを締め付けるバルブハンドル締め付け方法であって、
前記バルブハンドルに作用するトルクが前記領域内で最も小さい前記制限トルクよりも小さく前記領域内で最も大きい前記閉止トルクよりも大きい設定トルクになった時に通知を行う通知部を有するハンドル回し補助具を介して前記バルブハンドルを締め付けるバルブハンドル締め付け方法。
続きを表示（約 960 文字）【請求項２】
前記通知部の前記設定トルクを前記領域内で最も小さい前記制限トルクよりも小さく前記領域内で最も大きい前記閉止トルクよりも大きくなるように設定する設定ステップと、
前記設定ステップで前記設定トルクが設定された前記ハンドル回し補助具を介して前記バルブハンドルを締め付ける締め付けステップとを有する、請求項１に記載のバルブハンドル締め付け方法。
【請求項３】
前記バルブハンドルは、周方向に全周に亘って延びるハンドル部と、前記ハンドル部からそれぞれ径方向内側に延びる複数のスポーク部とを有し、
前記ハンドル回し補助具は、把持部材と、前記把持部材に前記通知部を介して連結され前記バルブハンドルに引っ掛かる引っ掛かり部材とを有し、
前記引っ掛かり部材を前記バルブハンドルに引っ掛けた引っ掛け状態で前記把持部材を周方向一方側に操作することで前記バルブハンドルを締め付ける締め付けステップを有する、請求項１に記載のバルブハンドル締め付け方法。
【請求項４】

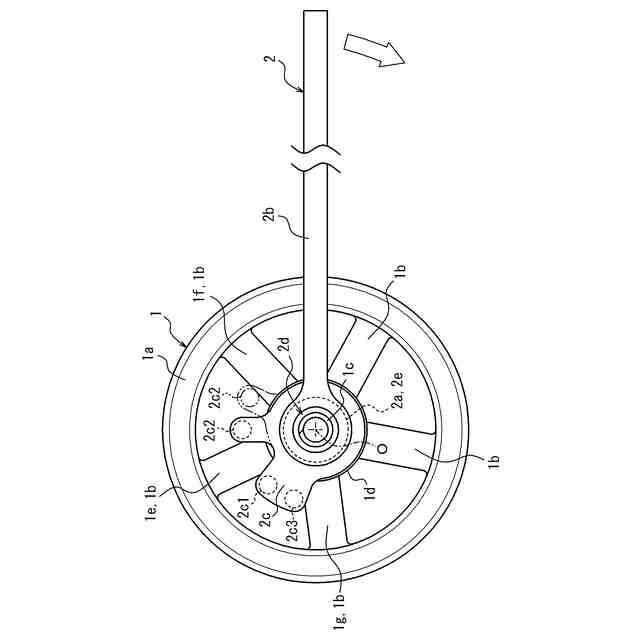

前記引っ掛かり部材は、第１の前記スポーク部の周方向他方側部分に引っ掛かる第１引っ掛かり部と、前記第１のスポーク部の周方向一方側部分及び前記第１のスポーク部と異なる第２の前記スポーク部の周方向他方側部分の少なくとも一方に引っ掛かる第２引っ掛かり部とを有し、
前記引っ掛け状態は、前記第１引っ掛かり部を前記第１のスポーク部の前記周方向他方側部分に引っ掛け且つ前記第２引っ掛かり部を前記第１のスポーク部の前記周方向一方側部分及び前記第２のスポーク部の前記周方向他方側部分の上記少なくとも一方に引っ掛けた状態である、請求項３に記載のバルブハンドル締め付け方法。
【請求項５】

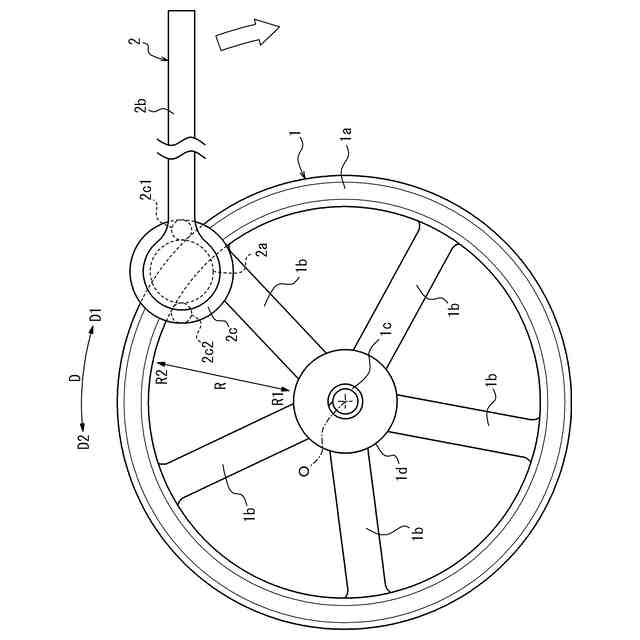

前記引っ掛かり部材は、前記ハンドル部における径方向外側部分に引っ掛かる第１引っ掛かり部と、前記ハンドル部における径方向内側部分に引っ掛かる第２引っ掛かり部とを有し、
前記引っ掛け状態は、前記第１引っ掛かり部を前記ハンドル部における前記径方向外側部分に引っ掛け且つ前記第２引っ掛かり部を前記ハンドル部における前記径方向内側部分に引っ掛けた状態である、請求項３に記載のバルブハンドル締め付け方法。

発明の詳細な説明【技術分野】
【０００１】
本発明はバルブハンドル締め付け方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
工場などの所定の領域内においてバルブハンドルを締め付けるバルブハンドル締め付け方法が知られている（例えば特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭５５－７６７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
バルブには、バルブが閉められるのに最低限必要な閉止トルクと、バルブが適正に動作する範囲を保証する制限トルクと、バルブが破壊されてしまう破壊トルクとの３つの設計値が存在する。この数値は、バルブのサイズ毎に異なり、基本的に大きいバルブサイズになるほど大きくなる。
【０００５】
本発明の目的は、制限トルク及び閉止トルクが異なる複数種類のバルブハンドルが配置される領域内での全てのバルブハンドルを容易に締め付けることができ、且つ、次に作業者がバルブを開く時に過大なトルクが必要になることを抑制できるバルブハンドル締め付け方法を提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様は以下のとおりである。
【０００７】
［１］
制限トルク及び閉止トルクが異なる複数種類のバルブハンドルが配置される領域内で前記バルブハンドルを締め付けるバルブハンドル締め付け方法であって、
前記バルブハンドルに作用するトルクが前記領域内で最も小さい前記制限トルクよりも小さく前記領域内で最も大きい前記閉止トルクよりも大きい設定トルクになった時に通知を行う通知部を有するハンドル回し補助具を介して前記バルブハンドルを締め付けるバルブハンドル締め付け方法。
【０００８】
［２］
前記通知部の前記設定トルクを前記領域内で最も小さい前記制限トルクよりも小さく前記領域内で最も大きい前記閉止トルクよりも大きくなるように設定する設定ステップと、
前記設定ステップで前記設定トルクが設定された前記ハンドル回し補助具を介して前記バルブハンドルを締め付ける締め付けステップとを有する、［１］に記載のバルブハンドル締め付け方法。
【０００９】
［３］
前記バルブハンドルは、周方向に全周に亘って延びるハンドル部と、前記ハンドル部からそれぞれ径方向内側に延びる複数のスポーク部とを有し、
前記ハンドル回し補助具は、把持部材と、前記把持部材に前記通知部を介して連結され前記バルブハンドルに引っ掛かる引っ掛かり部材とを有し、
前記引っ掛かり部材を前記バルブハンドルに引っ掛けた引っ掛け状態で前記把持部材を周方向一方側に操作することで前記バルブハンドルを締め付ける締め付けステップを有する、［１］又は［２］に記載のバルブハンドル締め付け方法。
【００１０】
［４］
前記引っ掛かり部材は、第１の前記スポーク部の周方向他方側部分に引っ掛かる第１引っ掛かり部と、前記第１のスポーク部の周方向一方側部分及び前記第１のスポーク部と異なる第２の前記スポーク部の周方向他方側部分の少なくとも一方に引っ掛かる第２引っ掛かり部とを有し、
前記引っ掛け状態は、前記第１引っ掛かり部を第１の前記スポーク部の前記周方向他方側部分に引っ掛け且つ前記第２引っ掛かり部を前記第１のスポーク部の前記周方向一方側部分及び前記第２のスポーク部の前記周方向他方側部分の上記少なくとも一方に引っ掛けた状態である、［３］に記載のバルブハンドル締め付け方法。
（【００１１】以降は省略されています）
