公開番号2025135395
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024033217
出願日2024-03-05
発明の名称ハニカム構造体の電気抵抗を測定するための方法
出願人日本碍子株式会社
代理人アクシス国際弁理士法人
主分類F01N 3/00 20060101AFI20250910BHJP(機械または機関一般;機関設備一般;蒸気機関)
要約【課題】実使用時の電圧を印加したときのハニカム構造体の電気抵抗をより正確に測定できるハニカム構造体の電気抵抗を測定するための方法を提供する。

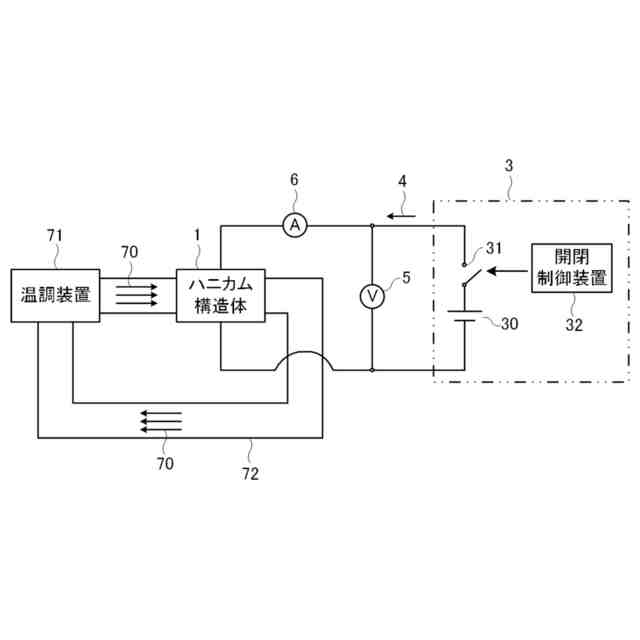

【解決手段】本発明によるハニカム構造体の電気抵抗を測定するための方法は、外周壁と、外周壁の内側に配設され、一方の端面から他方の端面まで延びる流路を形成する複数のセルを区画形成する隔壁とを有し、サーミスタ特性を有する材料により形成されたハニカム構造部を備えたハニカム構造体1の電気抵抗を測定するための方法であって、ハニカム構造体1に電源回路3を接続する工程と、電源回路3からハニカム構造体1にパルス電圧4を印加する工程と、パルス電圧4の印加時にハニカム構造体1に印加された電圧及び電流の値からハニカム構造体1の電気抵抗を得る工程とを含む。
【選択図】図3
特許請求の範囲【請求項１】

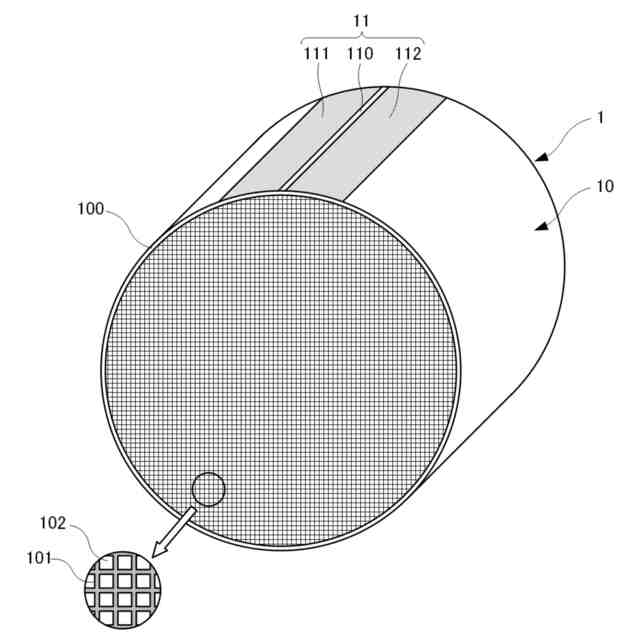

外周壁と、前記外周壁の内側に配設され、一方の端面から他方の端面まで延びる流路を形成する複数のセルを区画形成する隔壁とを有し、サーミスタ特性を有する材料により形成されたハニカム構造部を備えたハニカム構造体の電気抵抗を測定するための方法であって、
前記ハニカム構造体に電源回路を接続する工程と、
前記電源回路から前記ハニカム構造体にパルス電圧を印加する工程と、
前記パルス電圧の印加時に前記ハニカム構造体に印加された電圧及び電流の値から前記ハニカム構造体の電気抵抗を得る工程と
を含む、方法。
続きを表示（約 440 文字）【請求項２】
前記パルス電圧の立ち上がり時間が０ｍｓ超かつ０．１ｍｓ以下であり、前記パルス電圧のパルス幅が１ｍｓ以上である、
請求項１に記載の方法。
【請求項３】
前記パルス電圧のパルス間隔が１００ｍｓ以上である、
請求項１に記載の方法。
【請求項４】
前記パルス電圧の印加電圧が１０Ｖ以上である、
請求項１に記載の方法。
【請求項５】
前記パルス電圧の立ち下がり時間が０ｍｓ超かつ０．１ｍｓ以下である、
請求項１に記載の方法。
【請求項６】
前記ハニカム構造体に前記パルス電圧を印加するとき、温調された気体を前記セルに通すことで前記ハニカム構造体の温度を調整する、
請求項１から５までのいずれか１項に記載の方法。
【請求項７】
前記ハニカム構造体の電気抵抗変動率が０．５％／℃以上である、
請求項１から５までのいずれか１項に記載の方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サーミスタ特性を有する材料により形成されたハニカム構造部を備えたハニカム構造体の電気抵抗を測定するための方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
一般に、ハニカム構造体に電極を配設し、通電によりハニカム構造体自体を発熱させることで、ハニカム構造体に担持された触媒をエンジン始動前に活性温度まで昇温させて、内燃機関が始動開始直後の際に排出される排気ガスの浄化を狙う電気加熱式触媒担体（ＥＨＣ）が知られている。
【０００３】
下記の特許文献１，２には、ＮＴＣ特性又はＰＴＣ特性を有するセラミックスでハニカム構造部を形成することが記載されている。ＮＴＣ特性は温度が高くなるにつれて電気抵抗が小さくなる特性であり、ＰＴＣ特性は温度が高くなるにつれて電気抵抗が大きくなる特性である。以下、これらＮＴＣ特性及びＰＴＣ特性をまとめて、サーミスタ特性と呼ぶ。サーミスタ特性は、温度に応じて電気抵抗が変わる特性である。
【０００４】
下記の特許文献３には、ハニカム構造体（電気加熱式触媒）の温度を測定する際に、数ｍＡ程度の低電流をハニカム構造体に流してハニカム構造体の電気抵抗を測定することが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－１３５８８５号公報
特開２０２２－１０１６００号公報
特開２０２２－９４５６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
ハニカム構造体に電圧を印加したときのハニカム構造体内の導電経路は、ハニカム構造体に印加する電圧によって変わる。特許文献３では低電流で抵抗を読み取っているが、低電流を流すための電圧は、実際にハニカム構造体を通電加熱する際の電圧とは乖離しており、実使用時のハニカム構造体の抵抗を測定することができない。
【０００７】

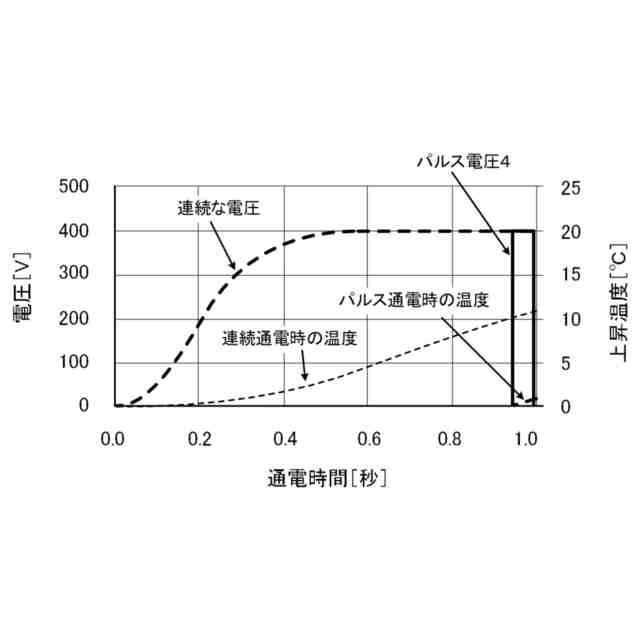

実使用時の比較的高い電圧をハニカム構造体に印加することも考えられるが、高電圧になるほど所定電圧までの昇圧にラグが生じ、所定電圧に到達するまでのジュール発熱も大きくなる。このため、サーミスタ特性を有する材料によりハニカム構造部が形成されているとき、ハニカム構造部の温度上昇次第で電気抵抗を安定して測定することが難しい。
【０００８】
本発明は、上記のような課題を解決するためになされたものであり、その目的の一つは、実使用時の電圧を印加したときのハニカム構造体の電気抵抗をより正確に測定できるハニカム構造体の電気抵抗を測定するための方法を提供することである。
【課題を解決するための手段】
【０００９】
項目１．本発明は、一実施形態において、外周壁と、前記外周壁の内側に配設され、一方の端面から他方の端面まで延びる流路を形成する複数のセルを区画形成する隔壁とを有し、サーミスタ特性を有する材料により形成されたハニカム構造部を備えたハニカム構造体の電気抵抗を測定するための方法であって、前記ハニカム構造体に電源回路を接続する工程と、前記電源回路から前記ハニカム構造体にパルス電圧を印加する工程と、前記パルス電圧の印加時に前記ハニカム構造体に印加された電圧及び電流の値から前記ハニカム構造体の電気抵抗を得る工程とを含む、方法に関する。
【００１０】
項目２．本発明は、前記パルス電圧の立ち上がり時間が０ｍｓ超かつ０．１ｍｓ以下であり、前記パルス電圧のパルス幅が１ｍｓ以上である、項目１に記載の方法に関していてよい。
（【００１１】以降は省略されています）
