公開番号2025130885
公報種別公開特許公報(A)
公開日2025-09-09
出願番号2024028245
出願日2024-02-28
発明の名称防振装置、および防振装置の製造方法
出願人住友電気工業株式会社
代理人個人,個人
主分類H02G 7/14 20060101AFI20250902BHJP(電力の発電,変換,配電)
要約【課題】防振装置の全長を短くするとともに、架空線および防振装置を含む送電設備全体を安定的に維持する。
【解決手段】防振装置は、架空線の軸方向に間隔をあけて配置され、架空線を把持する一対の第1クランプと、一対の第1クランプの間に配置され、架空線を把持する第2クランプと、架空線に沿って配置され、一対の第1クランプにより架空線に対して弛んだ状態で固定される第1添線と、架空線および第1添線の間において架空線に沿って配置され、一対の第1クランプおよび第2クランプにより架空線に対して弛んだ状態で固定される第2添線と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
架空線の軸方向に間隔をあけて配置され、前記架空線を把持する一対の第１クランプと、
前記一対の第１クランプの間に配置され、前記架空線を把持する第２クランプと、
前記架空線に沿って配置され、前記一対の第１クランプにより前記架空線に対して弛んだ状態で固定される第１添線と、
前記架空線および前記第１添線の間において前記架空線に沿って配置され、前記一対の第１クランプおよび前記第２クランプにより前記架空線に対して弛んだ状態で固定される第２添線と、
を備える
防振装置。
続きを表示（約 960 文字）【請求項２】
前記第１添線は、前記一対の第１クランプの間において前記架空線の軸方向に所定の軸方向間隔をあけて、前記架空線に固定され、
前記第２添線は、前記一対の第１クランプと前記第２クランプとの間において前記架空線の軸方向に前記第１添線の前記軸方向間隔よりも短い軸方向間隔をあけて、前記架空線に固定される
請求項１に記載の防振装置。
【請求項３】
前記第１添線が弛んだ最下点と、前記第２添線が弛んだ最下点とは、前記架空線の軸方向にずれている
請求項１または請求項２に記載の防振装置。
【請求項４】
前記第１添線は、前記一対の第１クランプのそれぞれにおいて、前記架空線から鉛直下方向に第１鉛直方向間隔だけ離れた位置に固定され、
前記第２添線は、前記一対の第１クランプおよび前記第２クランプのそれぞれにおいて、前記架空線から鉛直下方向に前記第１鉛直方向間隔よりも短い第２鉛直方向間隔だけ離れた位置に固定される
請求項１または請求項２に記載の防振装置。
【請求項５】
前記一対の第１クランプおよび前記第２クランプの間に配置され、前記架空線を把持する複数の第３クランプと、
前記架空線および前記第２添線の間において前記架空線に沿って配置され、前記一対の第１クランプ、前記第２クランプおよび前記複数の第３クランプにより前記架空線に対して弛んだ状態で固定される第３添線と、
をさらに備える
請求項１または請求項２に記載の防振装置。
【請求項６】
架空線を把持する一対の第１クランプを、前記架空線の軸方向に間隔をあけて配置する工程と、
前記架空線を把持する第２クランプを、前記一対の第１クランプの間に配置する工程と、
前記架空線に沿って第１添線を配置し、前記一対の第１クランプにより前記架空線に対して弛んだ状態で前記第１添線を固定する工程と、
前記架空線および前記第１添線の間において前記架空線に沿って第２添線を配置し、前記一対の第１クランプおよび前記第２クランプにより前記架空線に対して弛んだ状態で前記第２添線を固定する工程と、
を備える
防振装置の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、防振装置、および防振装置の製造方法に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
架空線に対して風が吹き付けられると、架空線の風下にカルマン渦が発生し、架空線が振動する。架空線の振動が生じると、架空線の疲労または金具類の摩耗が生じるおそれがある。このため、架空線には、当該架空線の振動を抑制する防振装置が取り付けられることがある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開昭５８－１７０３１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本開示の目的は、防振装置の全長を短くするとともに、架空線および防振装置を含む送電設備全体を安定的に維持することである。
【課題を解決するための手段】
【０００５】
本開示の一態様によれば、架空線の軸方向に間隔をあけて配置され、前記架空線を把持する一対の第１クランプと、前記一対の第１クランプの間に配置され、前記架空線を把持する第２クランプと、前記架空線に沿って配置され、前記一対の第１クランプにより前記架空線に対して弛んだ状態で固定される第１添線と、前記架空線および前記第１添線の間において前記架空線に沿って配置され、前記一対の第１クランプおよび前記第２クランプにより前記架空線に対して弛んだ状態で固定される第２添線と、を備える防振装置が提供される。
【発明の効果】
【０００６】
本開示によれば、防振装置の全長を短くするとともに、架空線および防振装置を含む送電設備全体を安定的に維持することができる。
【図面の簡単な説明】
【０００７】

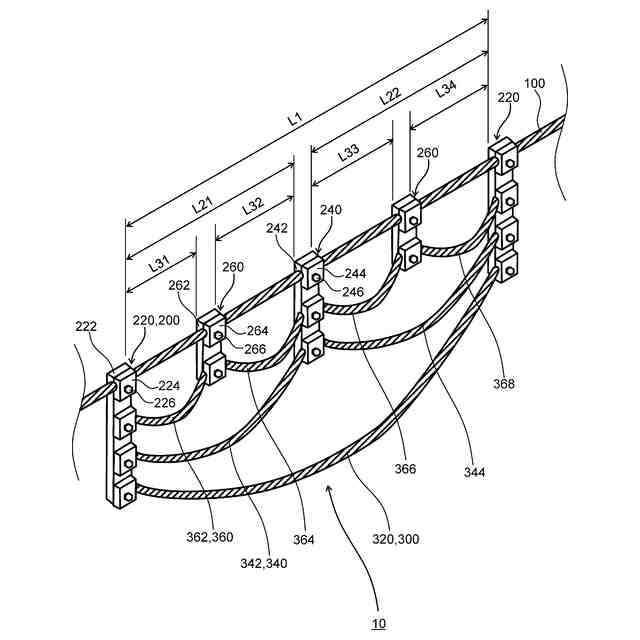

図１は、本開示の一実施形態に係る防振装置を示す概略斜視図である。

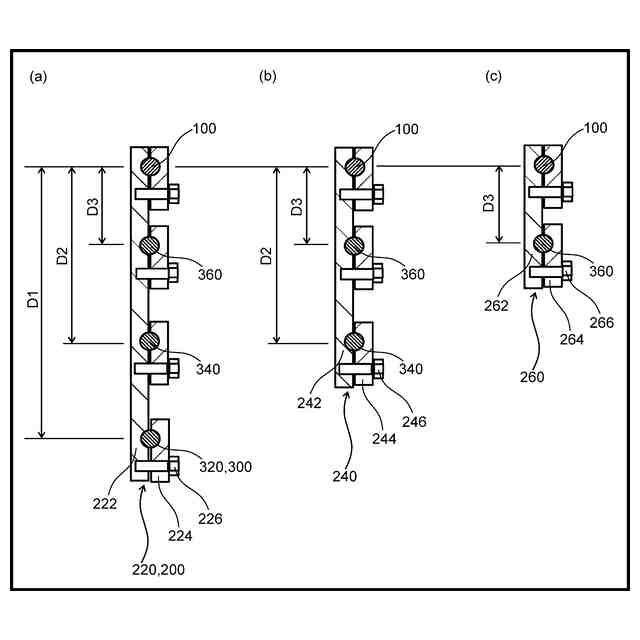

図２は、第１クランプ、第２クランプおよび第３クランプを示す概略断面図である。

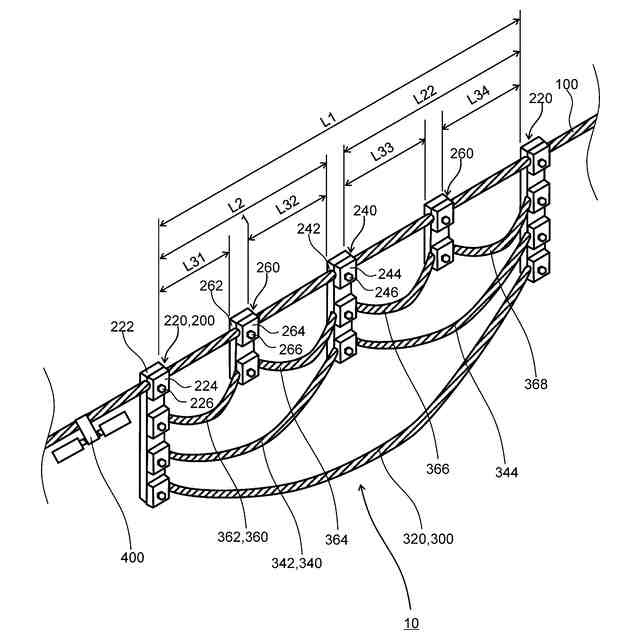

図３は、本開示の一実施形態の変形例に係る防振装置を示す概略斜視図である。

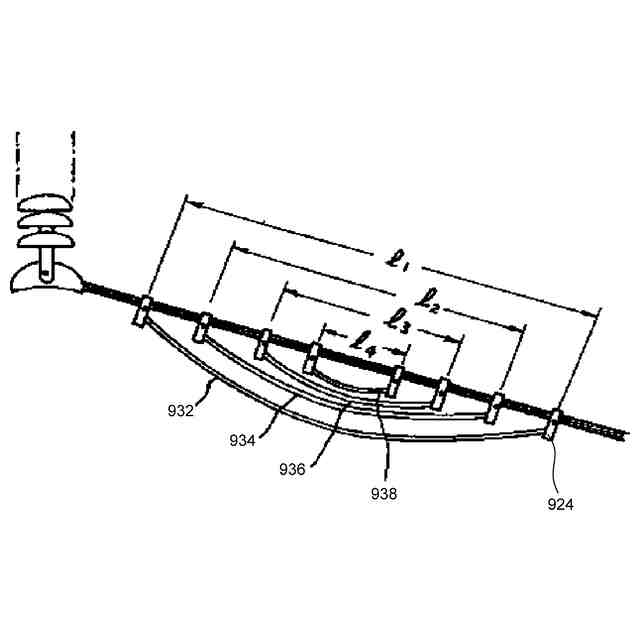

図４Ａは、比較例１の防振装置を示す概略側面図である。
図４Ｂは、比較例２の防振装置を示す概略側面図である。
【発明を実施するための形態】
【０００８】
［本開示の実施形態の説明］
＜発明者等の得た知見＞
まず、発明者等の得た知見について説明する。
【０００９】
例えば、河川または海峡などの長径間にわたって、高張力により架空線が設けられている場合がある。このような場合では、架空線に対して様々な周波数を有する振動が生じる。
【００１０】
従来では、上述の様々な周波数を有する架空線の振動を抑制するため、長さが互いに異なる複数の添線が架空線に沿って連続して配置された防振装置が設けられることがあった。このような防振装置は、「ベートダンパ」とも呼ばれる。
（【００１１】以降は省略されています）
