特許ウォッチ

公開番号2025130047
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2025025500
出願日2025-02-20
発明の名称光学ガラス及び光学素子
出願人成都光明光電股分有限公司,CDGM GLASS CO.,LTD
代理人弁理士法人コスモス国際特許商標事務所
主分類C03C 3/062 20060101AFI20250829BHJP(ガラス;鉱物またはスラグウール)
要約【課題】光透過率が高い光学ガラスを提供する。
【解決手段】光学ガラスは、その組成が重量百分率で表されると、SiO₂:30%～50%、Nb₂O₅:25%～38%、ZrO₂:1%～10%、BaO:3%～15%、SrO:3%～13%、Rn₂O:5%～20%を含有し、(Na₂O+BaO)/(Li₂O+SrO)は、0.4～5.0であり、前記Rn₂Oは、Li₂O、Na₂O、K₂Oの合計含有量である。合理的な組成設計により、本発明の光学ガラスが高い光透過率及び低い相対的部分分散を有し、高性能光学システムの応用を満たす。
【選択図】なし
特許請求の範囲【請求項１】
組成が重量百分率で表されると、ＳｉＯ
２
：３０％～５０％、Ｎｂ
２
Ｏ
５
：２５％～３８％、ＺｒＯ
２
：１％～１０％、ＢａＯ：３％～１５％、ＳｒＯ：３％～１３％、Ｒｎ
２
Ｏ：５％～２０％を含有し、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）は、０．４～５．０であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量である、ことを特徴とする光学ガラス。
続きを表示（約 5,800 文字）【請求項２】
組成が重量百分率で表されると、Ｂ
２
Ｏ
３
：０～４％、及び／又はＡｌ
２
Ｏ
３
：０～３％、及び／又はＴｉＯ
２
：０～３％、及び／又はＬｎ
２
Ｏ
３
：０～４％、及び／又はＺｎＯ：０～５％、及び／又はＣａＯ：０～５％、及び／又はＭｇＯ：０～５％、及び／又はＰ
２
Ｏ
５
：０～３％、及び／又は清澄剤：０～１％を含有し、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である、ことを特徴とする請求項１に記載の光学ガラス。
【請求項３】
光学ガラスであって、その組成には、ＳｉＯ
２
、Ｎｂ
２
Ｏ
５
、ＺｒＯ
２
、ＢａＯ、ＳｒＯ及びＲｎ
２
Ｏが含有され、その組成が重量百分率で表されると、５％～２０％のＲｎ
２
Ｏを含有し、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）は、０．４～５．０であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、前記光学ガラスは、屈折率ｎ
ｄ
が１．６８５～１．７６であり、アッベ数ν
ｄ
が３１．５０～３７．５０であり、４００ｎｍ内部透過率τ
４００ｎｍ
が８８．０％以上である、ことを特徴とする光学ガラス。
【請求項４】
組成が重量百分率で表されると、ＳｉＯ
２
：３０％～５０％、及び／又はＮｂ
２
Ｏ
５
：２５％～３８％、及び／又はＺｒＯ
２
：１％～１０％、及び／又はＢａＯ：３％～１５％、及び／又はＳｒＯ：３％～１３％、及び／又はＢ
２
Ｏ
３
：０～４％、及び／又はＡｌ
２
Ｏ
３
：０～３％、及び／又はＴｉＯ
２
：０～３％、及び／又はＬｎ
２
Ｏ
３
：０～４％、及び／又はＺｎＯ：０～５％、及び／又はＣａＯ：０～５％、及び／又はＭｇＯ：０～５％、及び／又はＰ
２
Ｏ
５
：０～３％、及び／又は清澄剤：０～１％をさらに含有し、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である、ことを特徴とする請求項３に記載の光学ガラス。
【請求項５】
組成が重量百分率で表されると、
１）ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が０．９～１．８である場合、
２）（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．５～３．５である場合、
３）（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが１．３以下である場合、
４）（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が１．５以下である場合、
５）（Ｎｂ
２
Ｏ
５
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）が０．９～５．５である場合、
６）ＺｎＯ／ＺｒＯ
２
が１．０以下である場合、
７）（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）／（Ｎｂ
２
Ｏ
５
＋ＴｉＯ
２
）が０．２～１．２である場合、
８）Ｌｉ
２
Ｏ／（Ｎａ
２
Ｏ＋Ｋ
２
Ｏ）が０．１～２．０である場合、
９）Ｒｎ
２
Ｏ／ＳｒＯが０．５～４．５である場合という９つの場合のうちの１つ以上を満たし、
前記Ｒｎ
２
ＯがＬｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
【請求項６】
組成が重量百分率で表されると、
１）ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が１．０～１．６である場合、
２）（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．７～２．５である場合、
３）（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが０．０１～０．７である場合、
４）（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が０．５以下である場合、
５）（Ｎｂ
２
Ｏ
５
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）が１．２～４．０である場合、
６）ＺｎＯ／ＺｒＯ
２
が０．０１～０．６である場合、
７）（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）／（Ｎｂ
２
Ｏ
５
＋ＴｉＯ
２
）が０．３～０．８である場合、
８）Ｌｉ
２
Ｏ／（Ｎａ
２
Ｏ＋Ｋ
２
Ｏ）が０．２～１．０である場合、
９）Ｒｎ
２
Ｏ／ＳｒＯが０．８～３．０である場合という９つの場合のうちの１つ以上を満たし、
前記Ｒｎ
２
ＯがＬｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
【請求項７】
組成が重量百分率で表されると、
１）ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が１．１～１．５である場合、
２）（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．９～２．０である場合、
３）（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが０．０５～０．４である場合、
４）（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が０．３以下である場合、
５）（Ｎｂ
２
Ｏ
５
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）が１．５～３．０である場合、
６）ＺｎＯ／ＺｒＯ
２
が０．０５～０．５である場合、
７）（ＭｇＯ＋ＳｒＯ＋ＣａＯ＋ＢａＯ）／（Ｎｂ
２
Ｏ
５
＋ＴｉＯ
２
）が０．３～０．６である場合、
８）Ｌｉ
２
Ｏ／（Ｎａ
２
Ｏ＋Ｋ
２
Ｏ）が０．３～０．７である場合、
９）Ｒｎ
２
Ｏ／ＳｒＯが１．０～２．５である場合という９つの場合のうちの１つ以上を満たし、
前記Ｒｎ
２
ＯがＬｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
【請求項８】
組成が重量百分率で表されると、ＳｉＯ
２
：３５％～４５％、及び／又はＮｂ
２
Ｏ
５
：２６％～３６％、及び／又はＺｒＯ
２
：３％～８％、及び／又はＢａＯ：４％～１１％、及び／又はＳｒＯ：４％～１０％、及び／又はＲｎ
２
Ｏ：６％～１８％、及び／又はＢ
２
Ｏ
３
：０～２％、及び／又はＡｌ
２
Ｏ
３
：０～２％、及び／又はＴｉＯ
２
：０～２％、及び／又はＬｎ
２
Ｏ
３
：０～２％、及び／又はＺｎＯ：０より大きく、３％以下であり、及び／又はＣａＯ：０～３％、及び／又はＭｇＯ：０～３％、及び／又はＰ
２
Ｏ
５
：０～２％、及び／又は清澄剤：０～０．５％であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
【請求項９】
組成が重量百分率で表されると、ＳｉＯ
２
：３７％～４３％、及び／又はＮｂ
２
Ｏ
５
：２８％～３２％、及び／又はＺｒＯ
２
：４％～７％、及び／又はＢａＯ：５％～９％、及び／又はＳｒＯ：５％～８％、及び／又はＲｎ
２
Ｏ：７％～１５％、及び／又はＢ
２
Ｏ
３
：０～１％、及び／又はＡｌ
２
Ｏ
３
：０～１％、及び／又はＴｉＯ
２
：０～１％、及び／又はＬｎ
２
Ｏ
３
：０～１％、及び／又はＺｎＯ：０．１～２％、及び／又はＣａＯ：０～１％、及び／又はＭｇＯ：０～１％、及び／又はＰ
２
Ｏ
５
：０～１％、及び／又は清澄剤：０～０．１％であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
【請求項１０】
組成が重量百分率で表されると、Ｌｉ
２
Ｏ：１％～７％、及び／又はＮａ
２
Ｏ：２％～９％、及び／又はＫ
２
Ｏ：１％～７％である、ことを特徴とする請求項１～４のいずれか一項に記載の光学ガラス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、光学ガラスに関し、特に、高い光透過率を有する光学ガラスに関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
技術の継続的な発展と進歩に伴い、スマートフォン、車載カメラ及び監視セキュリティなどの分野において、結像品質及び解像度がますます求められている。結像品質を向上させるために、光学設計において、光学ガラスは、二次スペクトルの残留色収差を適切に消すか又はできるだけ低減する性能を有することが望まれ、これにより、光学ガラスには、低い相対的部分分散と高い光透過率が必要とされる。
【０００３】
中国特許ＣＮ１０２４４２７７５Ａには、屈折率が１．６３～１．７２であり、アッベ数が２９～４０である光学ガラスが開示され、光学ガラスは、相対的部分分散が高く、かつ３０～６０ｗｔ％のＰｂＯ組成を含有し、環境保護の要求を満たさない。特開２０１８－１６８０１１には、屈折率が１．６７～１．７７であり、アッベ数が２６～３３である光学ガラスが開示され、光学ガラスの光透過率が低く、光学システムの高結像品質を実現するのに不利である。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、光透過率の高い光学ガラスを提供することである。
【課題を解決するための手段】
【０００５】
本発明が課題を解決するための手段は、次のとおりである。
【０００６】
（１）光学ガラスであって、その組成が重量百分率で表されると、ＳｉＯ
２
：３０％～５０％、Ｎｂ
２
Ｏ
５
：２５％～３８％、ＺｒＯ
２
：１％～１０％、ＢａＯ：３％～１５％、ＳｒＯ：３％～１３％、Ｒｎ
２
Ｏ：５％～２０％を含有し、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）は、０．４～５．０であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量である。
【０００７】
（２）（１）に記載の光学ガラスは、その組成が重量百分率で表されると、Ｂ
２
Ｏ
３
：０～４％、及び／又はＡｌ
２
Ｏ
３
：０～３％、及び／又はＴｉＯ
２
：０～３％、及び／又はＬｎ
２
Ｏ
３
：０～４％、及び／又はＺｎＯ：０～５％、及び／又はＣａＯ：０～５％、及び／又はＭｇＯ：０～５％、及び／又はＰ
２
Ｏ
５
：０～３％、及び／又は清澄剤：０～１％を含有し、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である。
【０００８】
（３）光学ガラスであって、その組成には、ＳｉＯ
２
、Ｎｂ
２
Ｏ
５
、ＺｒＯ
２
、ＢａＯ、ＳｒＯ及びＲｎ
２
Ｏが含有され、その組成が重量百分率で表されると、５％～２０％のＲｎ
２
Ｏを含有し、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）は、０．４～５．０であり、前記Ｒｎ
２
Ｏは、Ｌｉ
２
Ｏ、Ｎａ
２
Ｏ、Ｋ
２
Ｏの合計含有量であり、前記光学ガラスは、屈折率ｎ
ｄ
が１．６８５～１．７６であり、アッベ数ν
ｄ
が３１．５０～３７．５０であり、４００ｎｍ内部透過率τ
４００ｎｍ
が８８．０％以上である。
【０００９】
（４）（３）に記載の光学ガラスは、その組成が重量百分率で表されると、ＳｉＯ
２
：３０％～５０％、及び／又はＮｂ
２
Ｏ
５
：２５％～３８％、及び／又はＺｒＯ
２
：１％～１０％、及び／又はＢａＯ：３％～１５％、及び／又はＳｒＯ：３％～１３％、及び／又はＢ
２
Ｏ
３
：０～４％、及び／又はＡｌ
２
Ｏ
３
：０～３％、及び／又はＴｉＯ
２
：０～３％、及び／又はＬｎ
２
Ｏ
３
：０～４％、及び／又はＺｎＯ：０～５％、及び／又はＣａＯ：０～５％、及び／又はＭｇＯ：０～５％、及び／又はＰ
２
Ｏ
５
：０～３％、及び／又は清澄剤：０～１％をさらに含有し、前記Ｌｎ
２
Ｏ
３
は、Ｌａ
２
Ｏ
３
、Ｇｄ
２
Ｏ
３
、Ｙ
２
Ｏ
３
、Ｙｂ
２
Ｏ
３
のうちの１種又は複数種であり、清澄剤は、Ｓｂ
２
Ｏ
３
、ＳｎＯ、ＳｎＯ
２
、ＣｅＯ
２
のうちの１種又は複数種である。
【００１０】
（５）（１）～（４）のいずれか一項に記載の光学ガラスは、その組成が重量百分率で表されると、
１）ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が０．９～１．８であり、好ましくは、ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が１．０～１．６であり、より好ましくは、ＳｉＯ
２
／Ｎｂ
２
Ｏ
５
が１．１～１．５である場合、
２）（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．５～３．５であり、好ましくは、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．７～２．５であり、より好ましくは、（Ｎａ
２
Ｏ＋ＢａＯ）／（Ｌｉ
２
Ｏ＋ＳｒＯ）が０．９～２．０である場合、
３）（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが１．３以下であり、好ましくは、（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが１．０以下であり、より好ましくは、（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが０．０１～０．７であり、さらに好ましくは、（ＴｉＯ
２
＋Ｂ
２
Ｏ
３
＋ＺｎＯ）／ＳｒＯが０．０５～０．４である場合、
４）（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が１．５以下であり、好ましくは、（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が１．０以下であり、より好ましくは、（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が０．５以下であり、さらに好ましくは、（Ｂ
２
Ｏ
３
＋Ｌｎ
２
Ｏ
３
）／（ＭｇＯ＋ＳｒＯ＋ＣａＯ）が０．３以下である場合、
５）（Ｎｂ
２
Ｏ
５

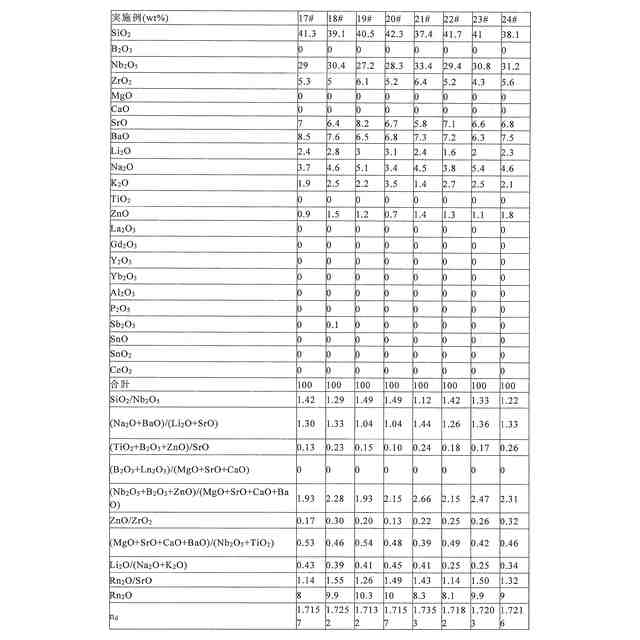

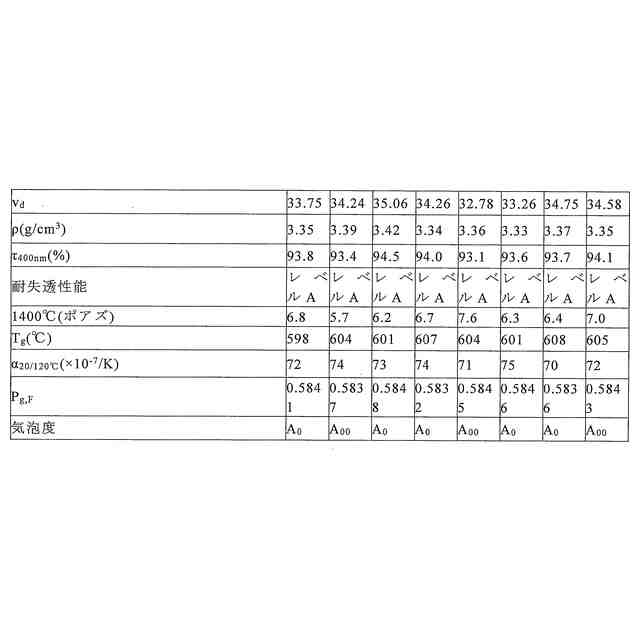

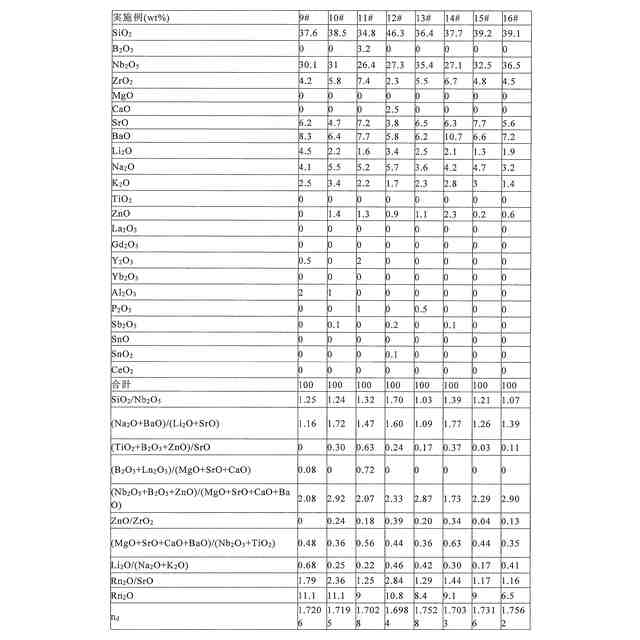

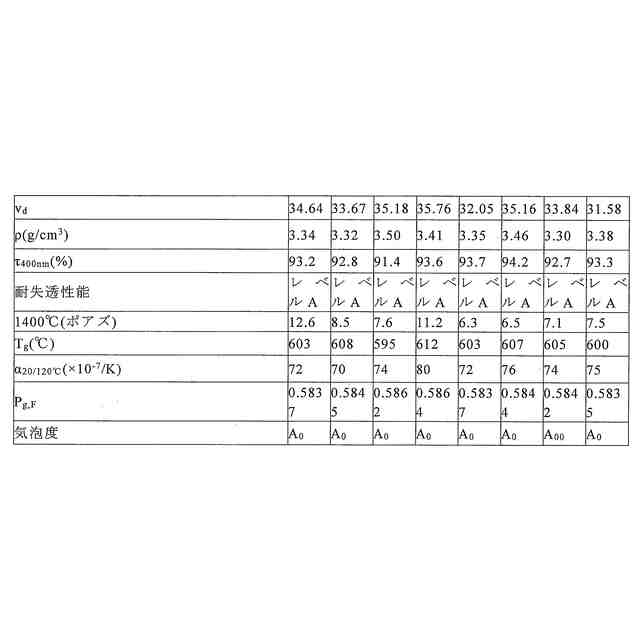

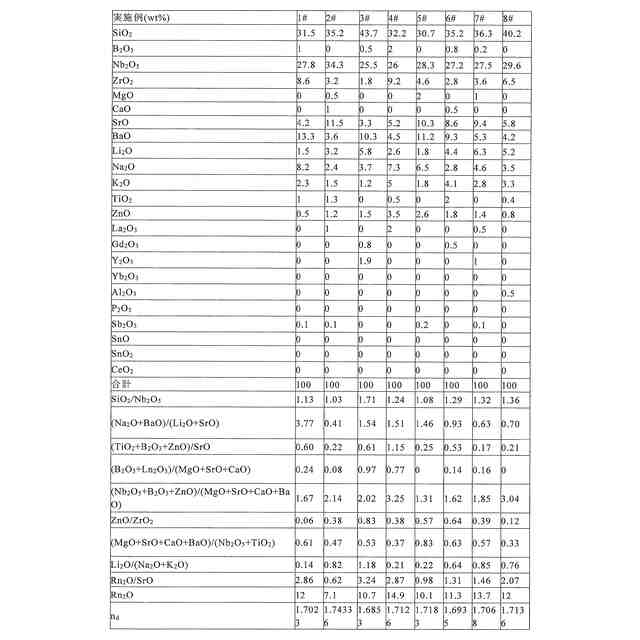

（【００１１】以降は省略されています）

関連特許
