特許ウォッチ

公開番号2025127391
公報種別公開特許公報(A)
公開日2025-09-01
出願番号2024024118
出願日2024-02-20
発明の名称焼成指標推定方法及びドワイトロイド式焼結機の操業方法
出願人日本製鉄株式会社
代理人個人,個人
主分類C22B 1/20 20060101AFI20250825BHJP(冶金;鉄または非鉄合金;合金の処理または非鉄金属の処理)
要約【課題】焼結鉱の焼成指標を精度良く推定する。
【解決手段】ドワイトロイド式焼結機を用いて焼結鉱を製造するときの焼成指標を推定する焼成指標推定方法であって、焼成指標の推定において、下記式(I)を用いる。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025127391000013.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">22</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">170</com:WidthMeasure> </com:Image>
上記式(I)において、Tnは、ドワイトロイド式焼結機のウインドボックスで検出される排ガス温度[℃]であり、Tbは、焼成を開始した後における排ガス温度の基準となるベース排ガス温度[℃]である。tは、パレットにより焼結原料が点火炉による点火位置から移動する時間である焼成時間[s]であり、ln(t)は焼成時間tを自然対数変換した値である。a、b及びkのそれぞれは係数であって、予め測定された焼成時間及び排ガス温度から特定される。
【選択図】図2
特許請求の範囲【請求項１】
ドワイトロイド式焼結機を用いて焼結鉱を製造するときの焼成指標を推定する焼成指標推定方法であって、
前記焼成指標の推定において、下記式（Ｉ）を用いることを特徴とする焼成指標推定方法。
JPEG
22
170
上記式（Ｉ）において、Ｔｎは、ドワイトロイド式焼結機のウインドボックスで検出される排ガス温度［℃］であり、Ｔｂは、焼成を開始した後における排ガス温度の基準となるベース排ガス温度［℃］であり、ｔは、パレットにより焼結原料が点火炉による点火位置から移動する時間である焼成時間［ｓ］であり、ｌｎ（ｔ）は焼成時間ｔを自然対数変換した値であり、ａ、ｂ及びｋのそれぞれは係数であって、予め測定された前記焼成時間及び前記排ガス温度から特定される。
続きを表示（約 460 文字）【請求項２】
前記係数ａ、ｂ及びｋは、上記式（Ｉ）から求められる排ガス温度Ｔｎと、測定値である排ガス温度との誤差が最小となるように設定されることを特徴とする請求項１に記載の焼成指標推定方法。
【請求項３】
前記ベース排ガス温度Ｔｂは、前記点火位置からＢＲＰ（Burn Rising Point）までの間に位置する複数のウインドボックスで検出される排ガス温度の平均値であることを特徴とする請求項１に記載の焼成指標推定方法。
【請求項４】
前記焼成指標は、ＢＴＰ（Burn Through Point）を含むことを特徴とする請求項１から３のいずれか１つに記載の焼成指標推定方法。
【請求項５】
請求項４に記載の焼成指標推定方法によって推定された前記焼成指標のうち、焼成時間で定義されるＢＴＰｔの排鉱時間に対する割合で定義されるＢＴＰｒが１００％を超える場合には、ＢＴＰｒが１００％以下となるようにパレットの移動速度を低下させることを特徴とするドワイトロイド式焼結機の操業方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ドワイトロイド式焼結機を用いて焼結鉱を製造するときの焼成指標を推定する方法と、この方法によって推定した焼成指標に基づいて、ドワイトロイド式焼結機を操業する方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
高炉に供給する焼結鉱を製造する焼結機では、銑鉄の主原料である微粉鉄鉱石を燃料となるコークス等とともに焼き固め、その粒度・力学的強度（機械強度）・化学成分を調整して焼結鉱を製造する。
【０００３】
ドワイトロイド式焼結機内において、パレット上の微粉鉄鉱石がコークスの燃焼によって適切に溶融・塊成化しているか否かという焼成状態は焼結鉱の品質に影響を与えるため、焼成状態を把握するための種々の指標が考案されている。
【０００４】
例えば、ドワイトロイド式焼結機の機長方向において、排ガス温度が最高温度となる位置を求め、その最高温度位置が焼結層底面における赤熱帯終点位置すなわち焼結完了点（ＢＴＰ: Burn Through Point）であるとして、このＢＴＰがドワイトロイド式焼結機の機長方向におけるどこに位置されているかに基づいて操業を管理している。前述したような焼結鉱の品質を満足し、且つ高生産性を実現することを操業目標として、ＢＴＰがなるべくドワイトロイド式焼結機の排鉱部端に近づくようにパレットの移動速度を制御して操業を行う。
【０００５】
特許文献１に記載の焼結鉱の製造方法では、ドワイトロイド式焼結機の機長方向の複数箇所で測定された排ガス温度に基づいて、排ガス温度が最高温度になる位置（最高温度位置：ＢＴＰ）を予測し、最高温度位置が設定位置となるようにパレットスピードを制御している。ここで、最高温度位置（ＢＴＰ）は、二次関数（Ｔ
ｉ
＝Ａ
ｉ
Ｐ
ｉ
２
＋Ｂ
ｉ
Ｐ
ｉ
＋Ｃ
ｉ
）で表される排ガス温度曲線に基づいて算出している。
【０００６】
排ガス温度曲線（二次関数）は、３つの係数Ａ，Ｂ，Ｃによって特定される。ここで、風箱と、この風箱で測定された風箱温度との関係を示す３点以上の情報を排ガス温度曲線（二次関数）に入力することにより、係数Ａ，Ｂ，Ｃのそれぞれが特定される。そして、特定した係数Ａ，Ｂ，Ｃを含む排ガス温度曲線（二次関数）において、極大値を取る位置をＢＴＰとしている。このように、排ガス温度曲線（二次関数）に基づいてＢＴＰを算出する方法は、非特許文献１にも記載されている。
【先行技術文献】
【特許文献】
【０００７】
特許第４８２６１２９号公報
【非特許文献】
【０００８】
社団法人日本鉄鋼協会、鉄鋼便覧、第３版、第ＩＩ巻製銑・製鋼、丸善株式会社、昭和５５年２月２５日第２刷発行、第１１６～１１７頁
【発明の概要】
【発明が解決しようとする課題】
【０００９】
特許文献１及び非特許文献１のように、排ガス温度曲線を二次関数で表した場合には、排ガス温度曲線（二次関数）から求められるＢＴＰが実際のＢＴＰからずれてしまうことがあり、適切に操業できない場合がある。
【００１０】
そこで、本発明は、ＢＴＰ等の焼成指標を従来よりも正確に推定する方法を提供することを目的とする。
【課題を解決するための手段】

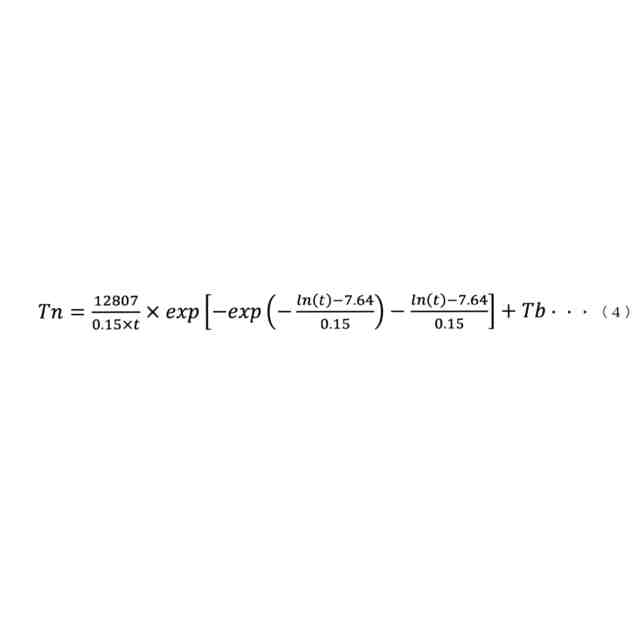

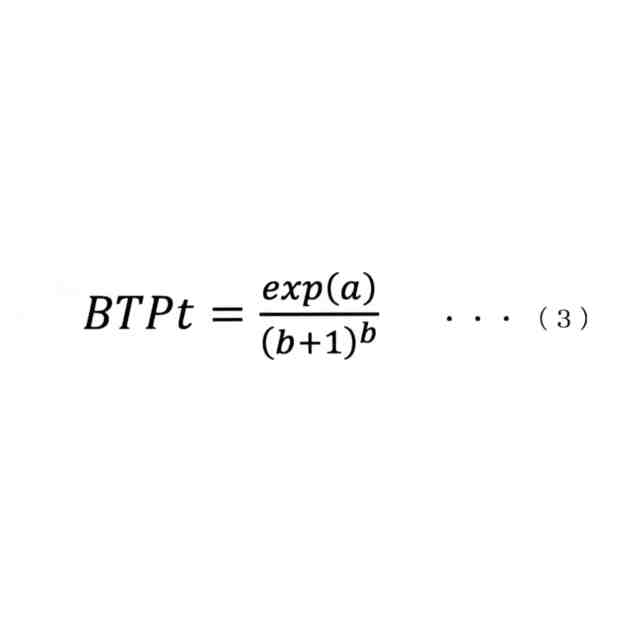

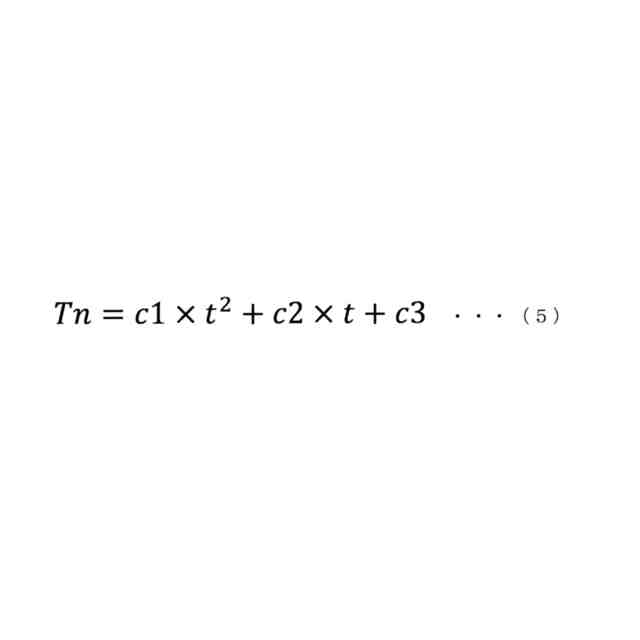

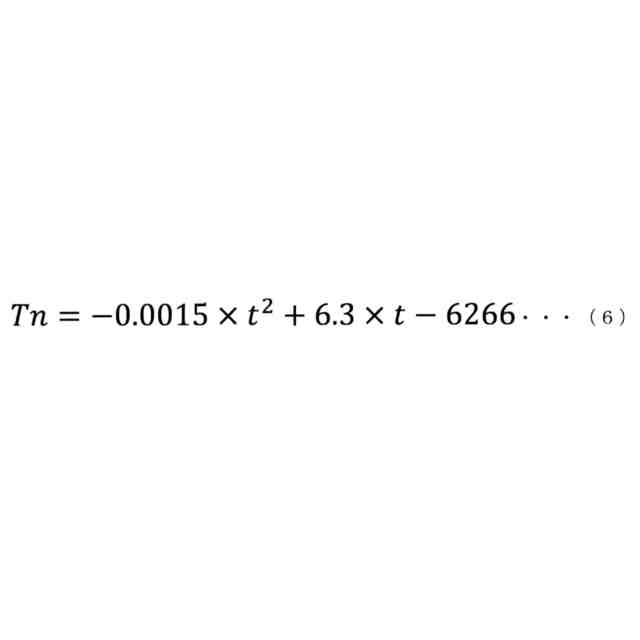

（【００１１】以降は省略されています）

関連特許
