公開番号2025125497
公報種別公開特許公報(A)
公開日2025-08-27
出願番号2024165621
出願日2024-09-24
発明の名称先行ビットおよびそれを備える掘削機
出願人株式会社奥村組
代理人個人
主分類E21D 9/087 20060101AFI20250820BHJP(地中もしくは岩石の削孔;採鉱)
要約【課題】先行ビットの耐久性を向上させる。

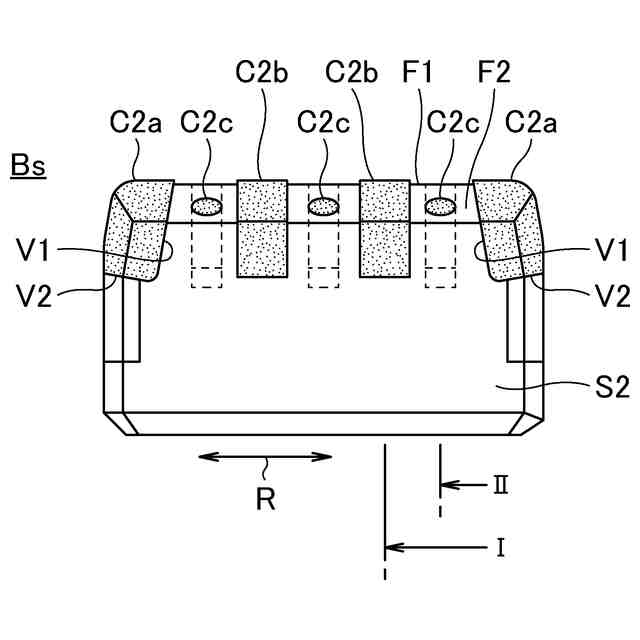

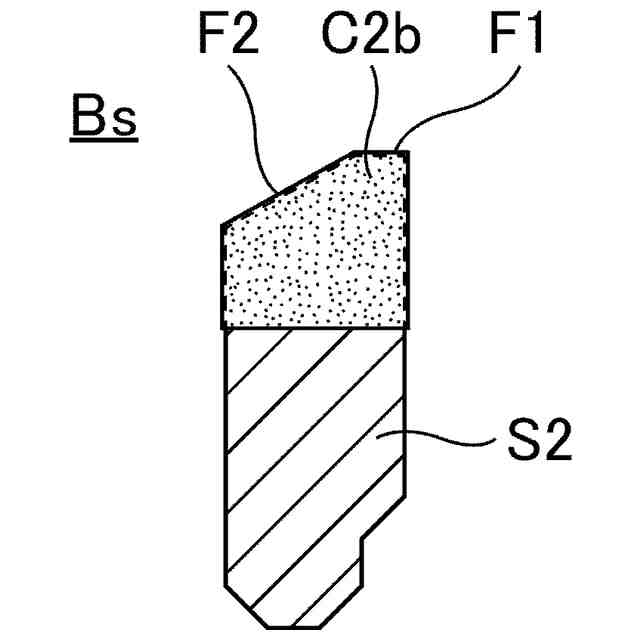

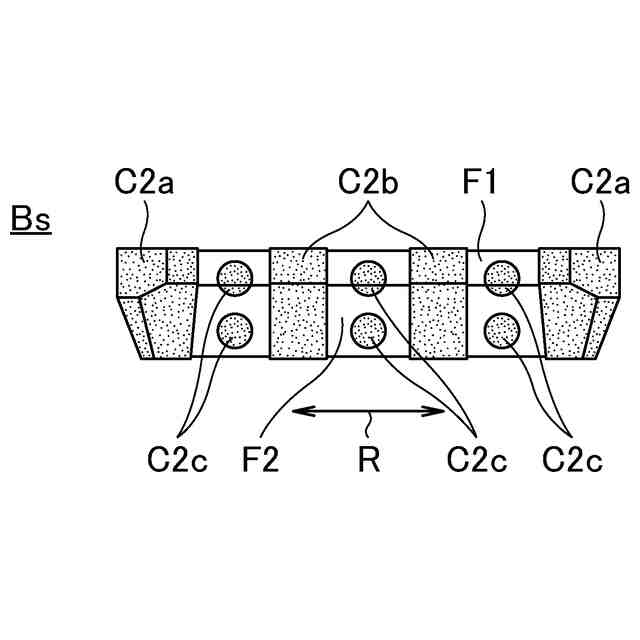

【解決手段】切羽に対向する矩形形状の上面F1および上面F1に交差し且つ切羽に面するようにして掘削径方向に傾斜した傾斜面F2を切羽側に有するシャンク部S2と、シャンク部S2の両端の角部に設置された2つのチップ部C2aと、2つのチップ部C2aの間にシャンク部S2の一部を介して設置されたチップ部C2bと、チップ部C2aとチップ部C2bの隣接間ならびにチップ部C2bとチップ部C2bの隣接間におけるシャンク部S2の上面F1および傾斜面F2に設けられ、軸方向の一端面が上面F1および傾斜面F2に露出する柱状のチップ部C2cとを有し、2つのチップ部C2aのチップ部C2c側の2カ所の第1の取付面V1は切羽側と反対側が互いに離れる方向に傾斜し、チップ部C2aの切羽側とは反対側の第2の取付面V2は第1の取付面V1の切羽側とは反対側の端部から切羽に向けて傾斜している。
【選択図】図5
特許請求の範囲【請求項１】
切羽に対向する矩形形状の第１の面およびその第１の面に交差し且つ切羽に面するようにして掘削工程時の掘削径方向に傾斜した第２の面を切羽側に有するビット本体部と、
前記ビット本体部の切羽側において、前記ビット本体部における掘削工程時の移動方向の両端の角部にそれぞれ設置された２つの第１のチップ部と、
前記ビット本体部の切羽側において、２つの前記第１のチップ部の間に前記ビット本体部の一部を介して隣接した状態で設置された第２のチップ部と、
前記ビット本体部の切羽側において、前記第１のチップ部と前記第２のチップ部の隣接間ならびに前記第２のチップ部と前記第２のチップ部の隣接間における前記ビット本体部に設けられ、軸方向の一端面が前記第１の面および前記第２の面に沿った状態で露出する柱状の第３のチップ部と、
を有し、
２つの前記第１のチップ部の前記第３のチップ部側の２カ所の第１の取付面は切羽側と反対側が互いに離れる方向に傾斜して形成され、前記第１のチップ部の切羽側とは反対側の第２の取付面は前記第１の取付面の切羽側とは反対側の端部から切羽に向けて傾斜して形成されている、
ことを特徴とする先行ビット。
続きを表示（約 720 文字）【請求項２】
前記第１のチップ部における切羽側の面は、前記ビット本体部の掘削工程時の移動方向と平行になって隣接した前記第１チップ部と前記第２のチップ部との間および隣接した前記第２のチップ部と前記第２のチップ部との間における前記ビット本体部の切羽側の面と略面一に形成され、
前記第１のチップ部における先行ビットの両端に位置する面は、前記ビット本体部における先行ビットの両端面と面一に形成されている、
ことを特徴とする請求項１記載の先行ビット。
【請求項３】

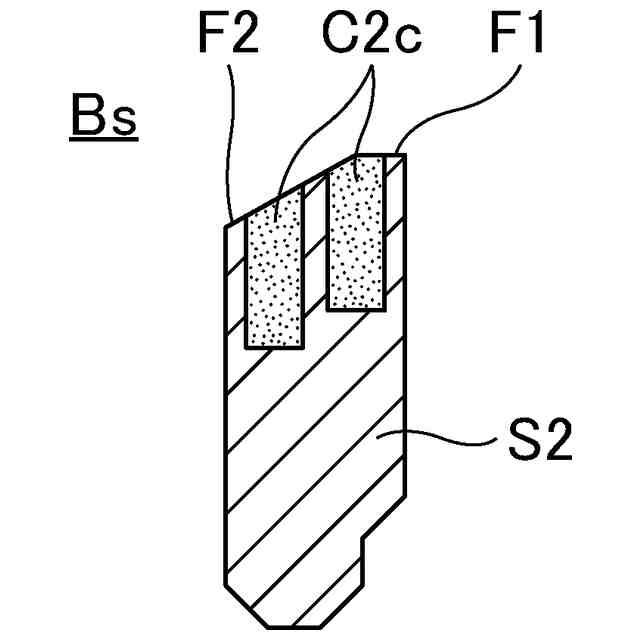

前記第３のチップ部は、円柱状に形成されている、
ことを特徴とする請求項１記載の先行ビット。
【請求項４】
前記第３のチップ部は、前記ビット本体部の掘削工程時の掘削径方向に沿って複数設けられている、
ことを特徴とする請求項１記載の先行ビット。
【請求項５】
請求項１～４の何れか一項に記載の先行ビットをカッタ盤に設置した、
ことを特徴とする掘削機。
【請求項６】

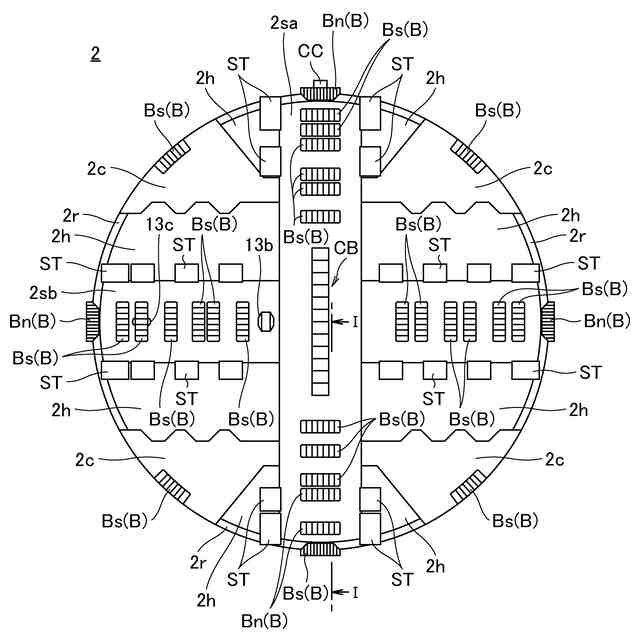

前記先行ビットは、前記第２の面の傾斜方向が前記カッタ盤の回転中心を向いた状態で設置されている、
ことを特徴とする請求項５記載の掘削機。
【請求項７】
前記先行ビットは、前記カッタ盤の外周側から径方向途中位置までの箇所に設置されている、
ことを特徴とする請求項５記載の掘削機。
【請求項８】

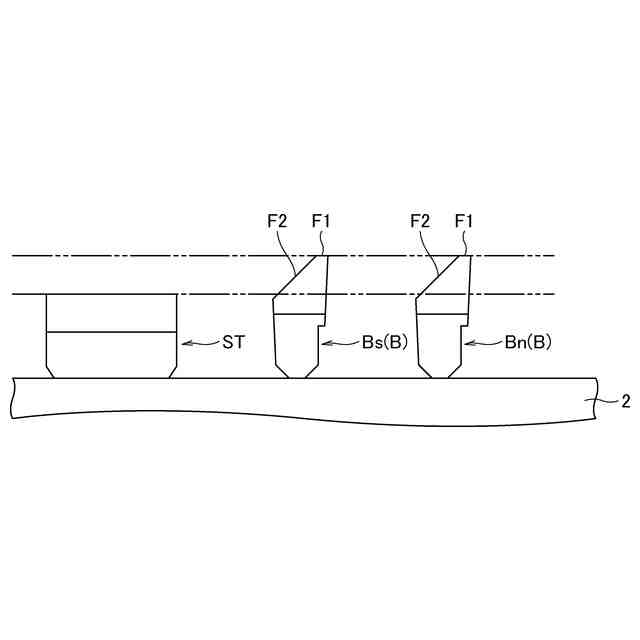

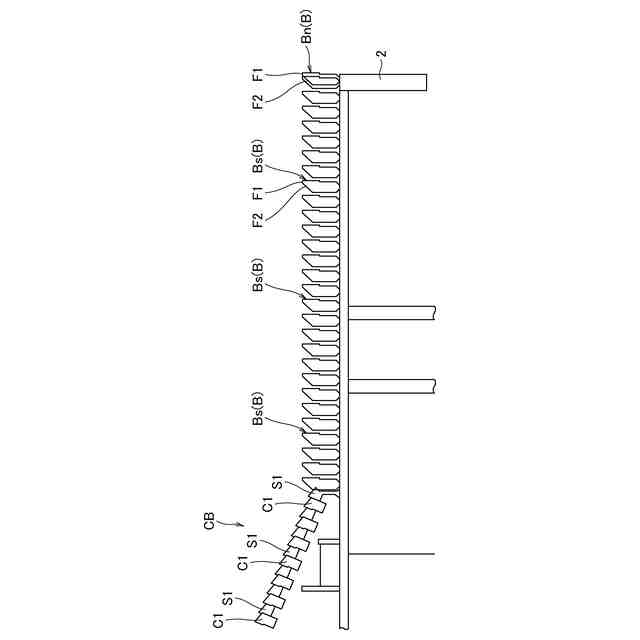

前記先行ビットは、前記カッタ盤に装着されているスクレーパツースの先端よりも切羽側に突出した状態で前記カッタ盤に装着されている、
ことを特徴とする請求項５記載の掘削機。

発明の詳細な説明【技術分野】
【０００１】

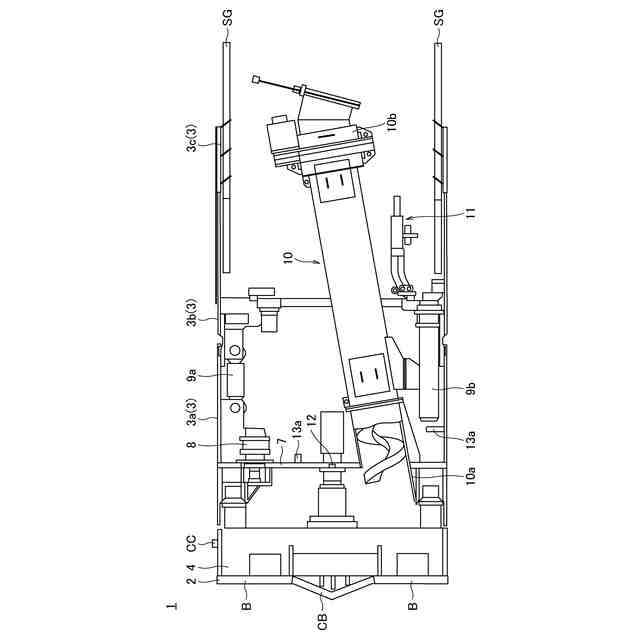

本発明は、先行ビットおよびそれを備える掘削機に関し、例えば、シールド工法において用いるシールドマシン等のような掘削機のカッタ盤等に装着される先行ビットに関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
シールド工法は、シールドマシンの前面に回転可能な状態で設置されたカッタ盤を切羽に押し当て回転させることにより切羽の安定を図りながら地山に掘削坑を形成する一方、掘削坑の内壁面に複数個の鋼製あるいはコンクリート製セグメントを組み付けることによりトンネルを構築する工法である。このシールドマシンのカッタ盤の前面等には、複数の掘削機用カッタビットが規則的に並んだ状態で設置されている。
【０００３】
この掘削機用カッタビットは、掘削工程において地山を崩し、切欠きを入れる掘削部品であり、例えば、ビット本体部を構成する鋼製のシャンク部と、刃体部を構成する超硬質合金製のチップ部とを備えている。
【０００４】
なお、掘削機用カッタビットの構成については、例えば、特許文献１に記載がある。
【先行技術文献】
【特許文献】
【０００５】
特開２００２－０６１４８３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
さて、近年、このようなシールドマシンを用いたシールド工法は、下水道や地下鉄のみならず道路トンネルや農業水路等への適用も増加傾向にあり、施工の大断面化や長距離化が進み、様々な地質からなる地盤を効率的に掘削する技術が求められている。
【０００７】
その中で、掘削性能を左右する掘削機用カッタビットの性能を向上させることが、課題の一つとなっている。特に長距離施工においては、掘削機用カッタビットの損耗が顕著となることが分かっている。
【０００８】
シールド工法では、地山の先行掘削、発進、到達部等の仮壁切削や地盤改良部の切削、およびティースビット（切削した土砂をチャンバ内に取り込むメインカッタビット）を保護するため、先行ビットを使用している。そして、先行ビットの端部で掘削工程時におけるカッタ盤の移動方向の両端の角部に設置されたチップには、次第にひずみが累積して欠損しやすくなる。
【０００９】
本発明は、上述の技術的背景からなされたものであって、先行ビットの耐久性を向上させることが可能な技術を提供することを目的とする。
【課題を解決するための手段】
【００１０】
上記課題を解決するため、請求項１に記載の本発明の先行ビットは、切羽に対向する矩形形状の第１の面およびその第１の面に交差し且つ切羽に面するようにして掘削工程時の掘削径方向に傾斜した第２の面を切羽側に有するビット本体部と、前記ビット本体部の切羽側において、前記ビット本体部における掘削工程時の移動方向の両端の角部にそれぞれ設置された２つの第１のチップ部と、前記ビット本体部の切羽側において、２つの前記第１のチップ部の間に前記ビット本体部の一部を介して隣接した状態で設置された第２のチップ部と、前記ビット本体部の切羽側において、前記第１のチップ部と前記第２のチップ部の隣接間ならびに前記第２のチップ部と前記第２のチップ部の隣接間における前記ビット本体部に設けられ、軸方向の一端面が前記第１の面および前記第２の面に沿った状態で露出する柱状の第３のチップ部と、を有し、２つの前記第１のチップ部の前記第３のチップ部側の２カ所の第１の取付面は切羽側と反対側が互いに離れる方向に傾斜して形成され、前記第１のチップ部の切羽側とは反対側の第２の取付面は前記第１の取付面の切羽側とは反対側の端部から切羽に向けて傾斜して形成されている、ことを特徴とする。
（【００１１】以降は省略されています）
