特許ウォッチ

公開番号2025123204
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2025019459
出願日2025-02-07
発明の名称芳香族ポリエーテル樹脂組成物、複合材料、及び成形体
出願人出光興産株式会社
代理人弁理士法人平和国際特許事務所
主分類C08L 71/08 20060101AFI20250815BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】成形加工性に優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体を提供する。
【解決手段】芳香族ポリエーテルを含み、結晶化度(Xc)が25%以下であり、損失正接(tanδ)が2.0以上であり、かつ重量平均分子量(Mw)と、損失正接とが、下記式(E1)を満たす、芳香族ポリエーテル樹脂組成物。
(Mw)×(tanδ)>130,000・・・(E1)
【選択図】なし
特許請求の範囲【請求項１】
芳香族ポリエーテルを含み、
結晶化度（Ｘｃ）が２５％以下であり、
損失正接（ｔａｎδ）が２．０以上であり、かつ
重量平均分子量（Ｍｗ）と、損失正接とが、下記式（Ｅ１）を満たす、
芳香族ポリエーテル樹脂組成物。
（Ｍｗ）×（ｔａｎδ）＞１３０，０００・・・（Ｅ１）
続きを表示（約 740 文字）【請求項２】
前記芳香族ポリエーテル又は前記芳香族ポリエーテル樹脂組成物は、標準物質をＴＥＭＰＯＬ、標準物質の溶媒をベンゼンとして測定した、２５℃におけるラジカル量が６．５×１０
１５
ｓｐｉｎ／ｇ以上である、請求項１に記載の芳香族ポリエーテル樹脂組成物。
【請求項３】
重量平均分子量が、５０，０００以上である、請求項１又は２に記載の芳香族ポリエーテル樹脂組成物。
【請求項４】
前記芳香族ポリエーテル１００質量部に対して、流動化剤０．００１～１０質量部を含む、請求項１又は２に記載の芳香族ポリエーテル樹脂組成物。
【請求項５】
前記流動化剤が、有機流動化剤及び無機流動化剤からなる群から選択される１以上を含む、請求項４に記載の芳香族ポリエーテル樹脂組成物。
【請求項６】
請求項１又は２に記載の芳香族ポリエーテル樹脂組成物を製造する方法であって、
前記芳香族ポリエーテル１００質量部に対して、流動化剤０．００１～１０質量部を混練することを含む、前記製造方法。
【請求項７】
請求項１又は２に記載の芳香族ポリエーテル樹脂組成物と、強化繊維と、を含む、複合材料。
【請求項８】
前記芳香族ポリエーテル樹脂組成物１００質量部に対して、前記強化繊維を１０～３００質量部含む、請求項７に記載の複合材料。
【請求項９】
前記強化繊維が、炭素繊維、ガラス繊維、及びアラミド繊維からなる群から選択される１以上を含む、請求項７に記載の複合材料。
【請求項１０】
前記強化繊維の繊維長が５ｍｍ以上である、請求項７に記載の複合材料。

発明の詳細な説明【技術分野】
【０００１】
本発明は、芳香族ポリエーテル樹脂組成物、複合材料、及び成形体に関する。
具体的には、本発明は、成形加工性に優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体に関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
芳香族ポリエーテルは、優れた耐熱性、機械強度を有し、その特徴から金属代替材料として使用されている。近年では車や航空機、医療分野等にも用途を広げている。
なかでも、芳香族ポリエーテルの一種であるポリエーテルエーテルケトン（略称「ＰＥＥＫ」）は、エンジニアリングプラスチックの代表樹脂として知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開昭５９－９３７２４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
芳香族ポリエーテルは、炭素繊維等のフィラーと組み合わせて繊維強化プラスチック（Fiber Reinforced Plastics、FRP）として用いられることがある。本発明者らが検討したところ、従来の芳香族ポリエーテルには、成形加工性の観点で、さらなる改善の余地が見出された。また、フィラーに対する界面接着強度についても、さらなる改善の余地があると考えられた。
【０００５】
そこで、本発明者らは、鋭意検討した結果、所定の結晶化度、損失正接、及び重量平均分子量の条件を満たす芳香族ポリエーテル樹脂組成物が、成形加工性を改善できることを見出し、本発明を完成した。
【０００６】
また、本発明者らは、さらに鋭意検討した結果、所定のラジカル量、結晶化度、損失正接、及び重量平均分子量の条件を満たす芳香族ポリエーテル樹脂組成物が、繊維状フィラー（以下、「強化繊維」ともいう。）に対して優れた界面接着強度を発揮でき、また成形加工性を改善できることを見出し、本発明を完成した。
【０００７】
本発明の目的の１つは、成形加工性に優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体を提供することである。
本発明の目的の１つは、強化繊維に対して優れた界面接着強度を発揮でき、また成形加工性にも優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体を提供することである。
【課題を解決するための手段】
【０００８】
本発明によれば、以下の芳香族ポリエーテル等が提供される。
１．芳香族ポリエーテルを含み、
結晶化度（Ｘｃ）が２５％以下であり、
損失正接（ｔａｎδ）が２．０以上であり、かつ
重量平均分子量（Ｍｗ）と、損失正接とが、下記式（Ｅ１）を満たす、
芳香族ポリエーテル樹脂組成物。
（Ｍｗ）×（ｔａｎδ）＞１３０，０００・・・（Ｅ１）
２．前記芳香族ポリエーテル又は前記芳香族ポリエーテル樹脂組成物は、標準物質をＴＥＭＰＯＬ、標準物質の溶媒をベンゼンとして測定した、２５℃におけるラジカル量が６．５×１０
１５
ｓｐｉｎ／ｇ以上である、前記１に記載の芳香族ポリエーテル樹脂組成物。
３．重量平均分子量が、５０，０００以上である、前記１又は２に記載の芳香族ポリエーテル樹脂組成物。
４．前記芳香族ポリエーテル１００質量部に対して、流動化剤０．００１～１０質量部を含む、前記１又は２に記載の芳香族ポリエーテル樹脂組成物。
５．前記流動化剤が、有機流動化剤及び無機流動化剤からなる群から選択される１以上を含む、前記４に記載の芳香族ポリエーテル樹脂組成物。
６．前記１又は２に記載の芳香族ポリエーテル樹脂組成物を製造する方法であって、
前記芳香族ポリエーテル１００質量部に対して、流動化剤０．００１～１０質量部を混練することを含む、前記製造方法。
７．前記１又は２に記載の芳香族ポリエーテル樹脂組成物と、強化繊維と、を含む、複合材料。
８．前記芳香族ポリエーテル樹脂組成物１００質量部に対して、前記強化繊維を１０～３００質量部含む、前記７に記載の複合材料。
９．前記強化繊維が、炭素繊維、ガラス繊維、及びアラミド繊維からなる群から選択される１以上を含む、前記７に記載の複合材料。
１０．前記強化繊維の繊維長が５ｍｍ以上である、前記７に記載の複合材料。
【発明の効果】
【０００９】
本発明の一態様によれば、成形加工性に優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体が提供できる。
本発明の別の態様によれば、強化繊維に対して優れた界面接着強度を発揮でき、また成形加工性にも優れた芳香族ポリエーテル樹脂組成物、複合材料、及び成形体が提供できる。
【発明を実施するための形態】
【００１０】
以下、本発明の芳香族ポリエーテル樹脂組成物、複合材料、及び成形体について詳述する。
尚、本明細書において、「ｘ～ｙ」は「ｘ以上、ｙ以下」の数値範囲を表すものとする。数値範囲に関して記載された上限値及び下限値は任意に組み合わせることができる。

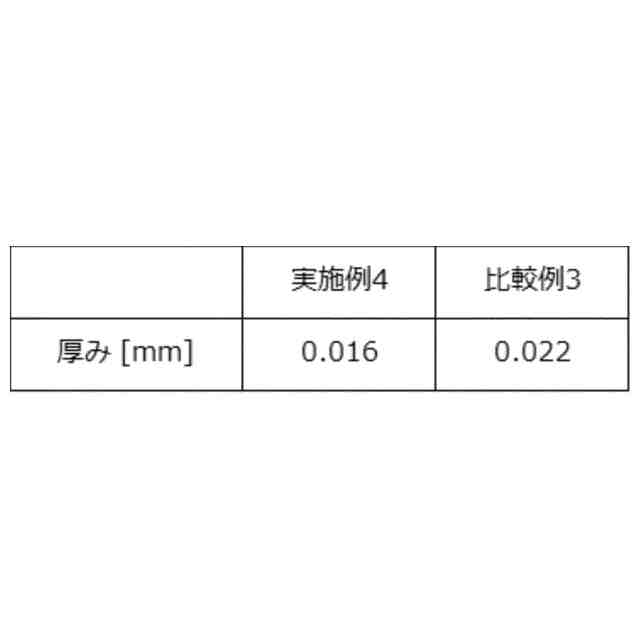

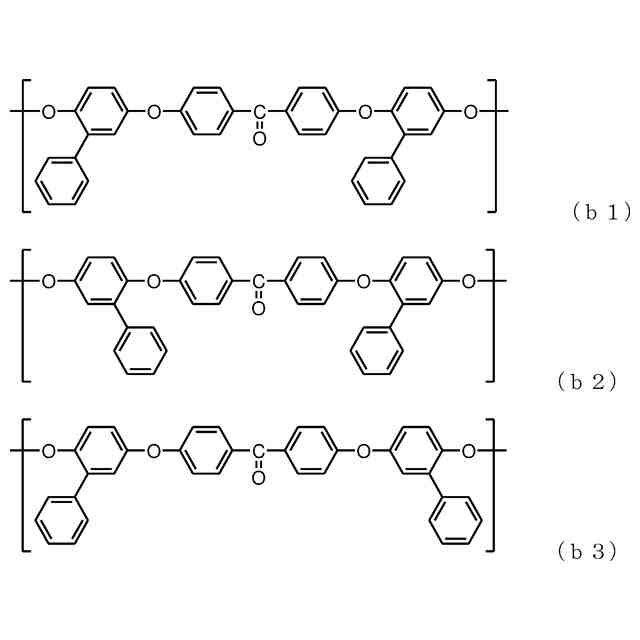

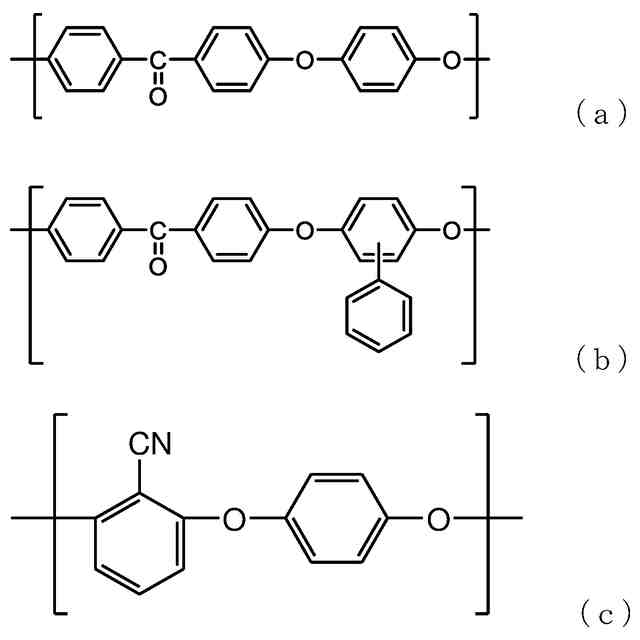

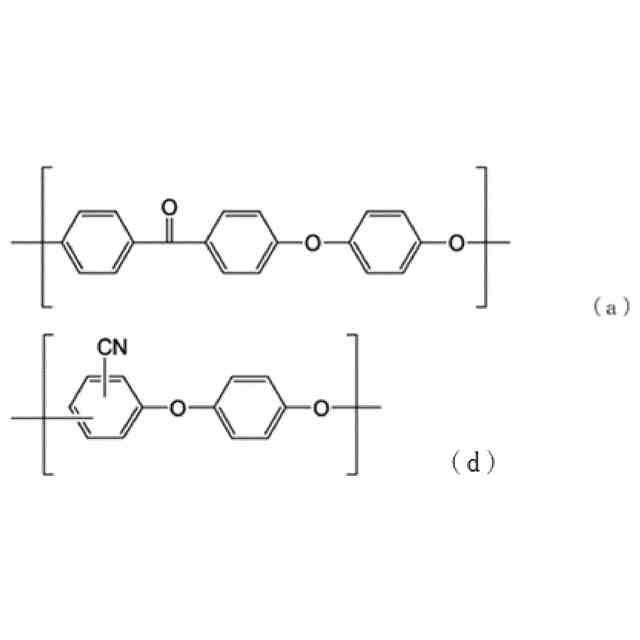

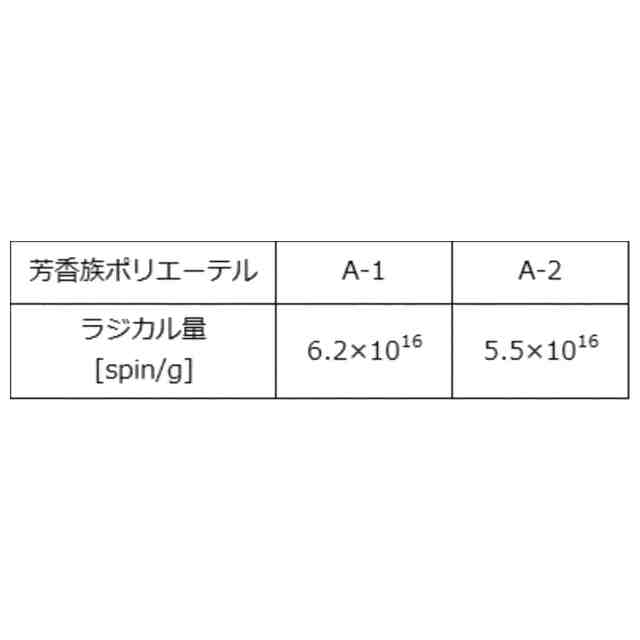

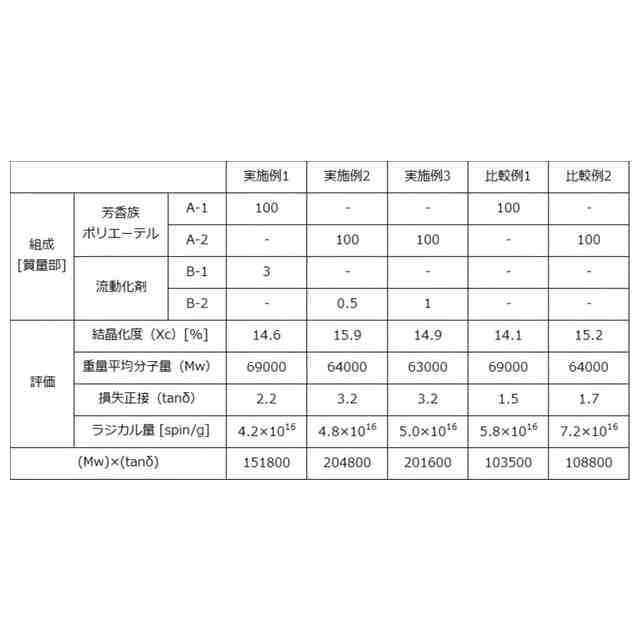

（【００１１】以降は省略されています）

関連特許
