公開番号2025122977
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018759
出願日2024-02-09
発明の名称電気コネクタ
出願人日本圧着端子製造株式会社
代理人個人
主分類H01R 12/61 20110101AFI20250815BHJP(基本的電気素子)
要約【課題】導電性フィルム部材との接触不良を抑制し、外力作用時の導電性フィルム部材の破損を抑制し、さらに、導電性フィルム部材を再利用し易くする。

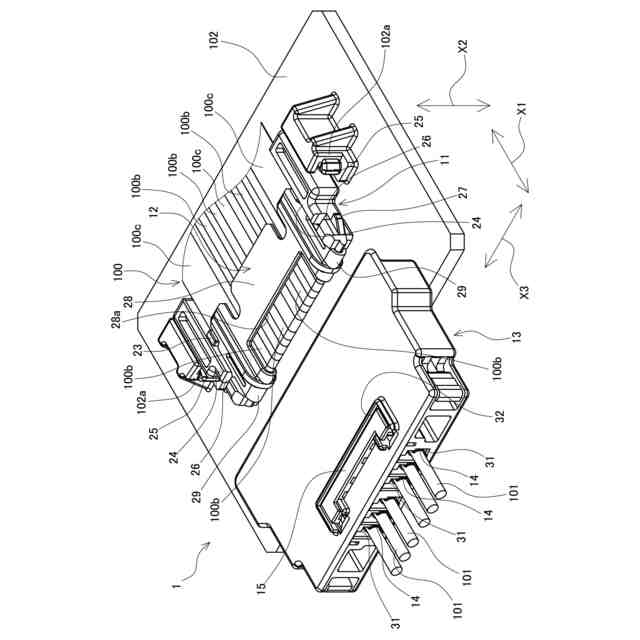

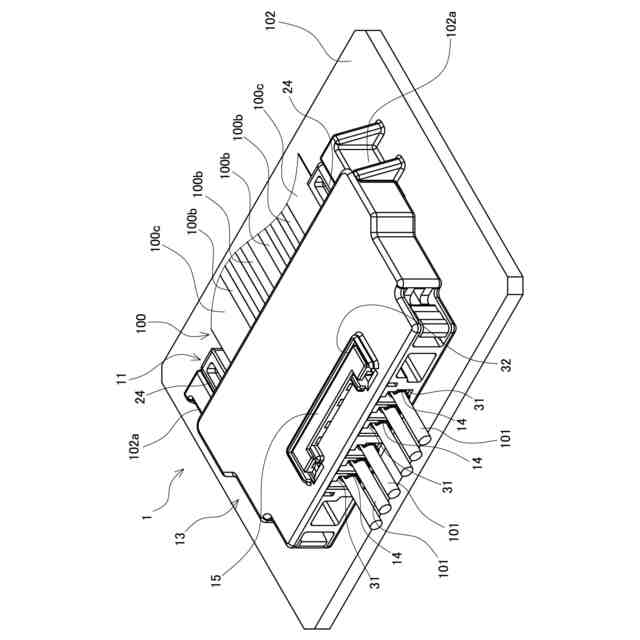

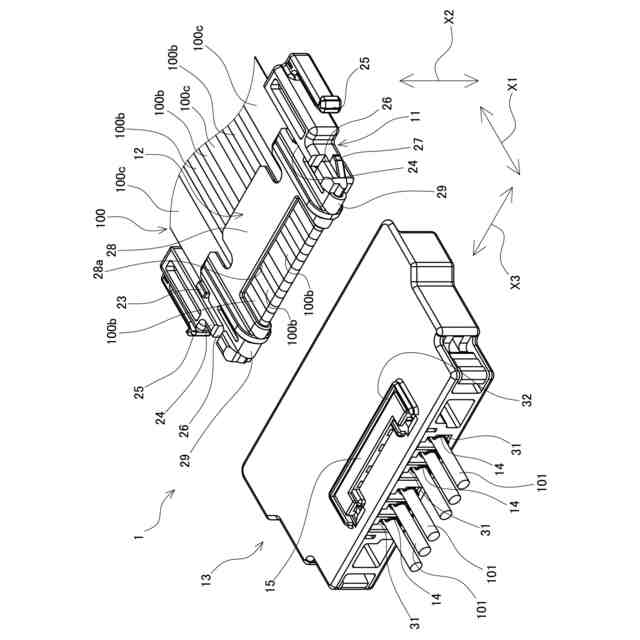

【解決手段】電気コネクタ1は、内側ハウジング11と、外側ハウジング13と、電線101に接続されて外側ハウジング13に保持される端子14とを備える。内側ハウジング11は、導電性フィルム部材100の端部100aの孔100dと係合する突起部22が設けられ、導電性フィルム部材100の端部100aが屈曲して巻き付けられて装着される。外側ハウジング13には、導電性フィルム部材100が装着された内側ハウジング11が嵌合する。端子14は、内側ハウジング11に巻き付けられた導電性フィルム部材100を厚み方向X2の両側から挟むことで導電性フィルム部材100の導体100bに接触する一対の接点部38を有する。
【選択図】図1
特許請求の範囲【請求項１】
導体と前記導体が配置される絶縁性を有するフィルム層とを備える導電性フィルム部材と電線とを接続する電気コネクタであって、

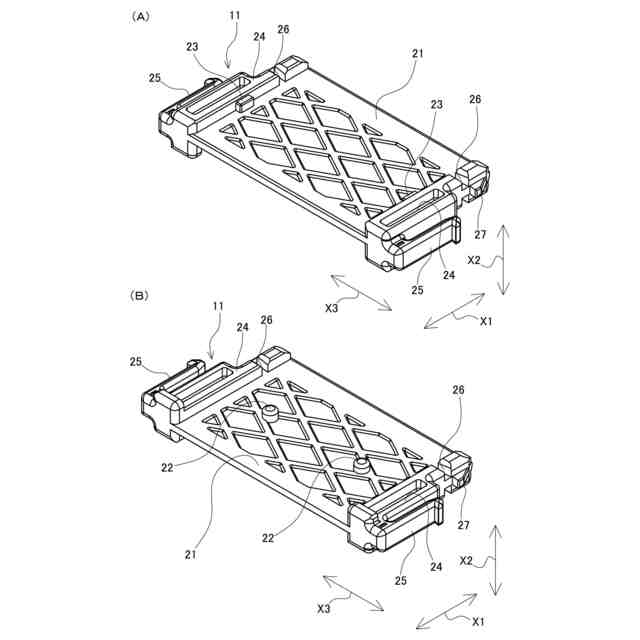

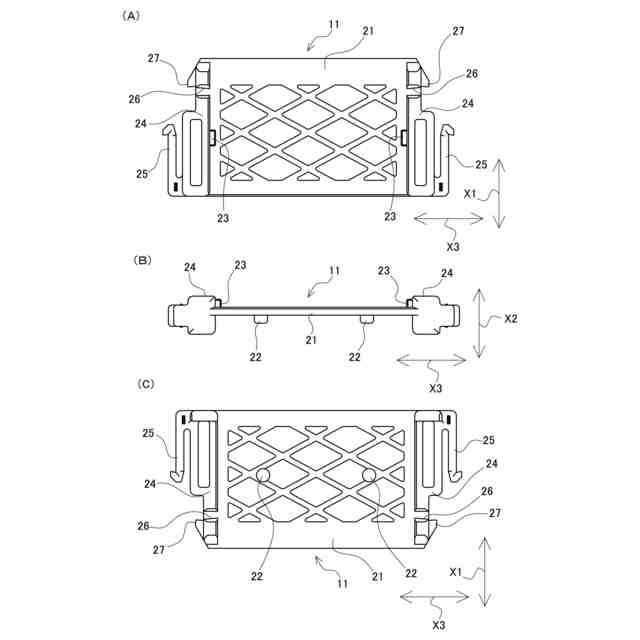

前記導電性フィルム部材の端部における前記フィルム層に設けられた孔と係合する突起部が設けられ、前記孔と前記突起部とが係合した状態で前記導電性フィルム部材の端部が屈曲して巻き付けられて装着される内側ハウジングと、
前記導電性フィルム部材が巻き付けられて装着された前記内側ハウジングが嵌合する外側ハウジングと、
前記電線に接続されるとともに前記外側ハウジングに保持され、前記内側ハウジングが前記外側ハウジングに嵌合した状態で前記導電性フィルム部材の前記導体と接触することで前記導体に電気的に接続される端子と、
を備え、
前記端子は、前記内側ハウジングに巻き付けられた前記導電性フィルム部材を前記内側ハウジングの厚み方向の両側から挟むことで前記導体に接触する一対の接点部を有していることを特徴とする、電気コネクタ。
続きを表示（約 680 文字）【請求項２】
請求項１に記載の電気コネクタであって、

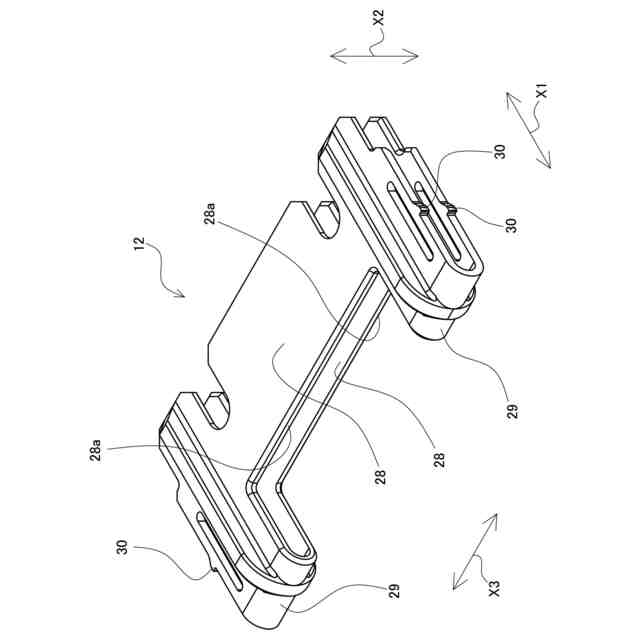

前記内側ハウジングに巻き付けられた前記導電性フィルム部材を前記内側ハウジングの厚み方向の両側から挟むようにして前記内側ハウジングに装着されるリテーナを更に備え、
前記リテーナは、前記導体を前記内側ハウジングの外部に露出させた状態で、前記導電性フィルム部材を前記内側ハウジングの厚み方向の両側から挟むようにして前記内側ハウジングに装着されるように構成されていることを特徴とする、電気コネクタ。
【請求項３】
請求項２に記載の電気コネクタであって、
前記リテーナには、当該リテーナが前記内側ハウジングに装着された状態で前記内側ハウジングに係合する係合突起が設けられていることを特徴とする、電気コネクタ。
【請求項４】
請求項１又は請求項２に記載の電気コネクタであって、
前記突起部は、前記内側ハウジングの厚み方向における一方側で突出するように設けられ、
前記内側ハウジングの厚み方向における他方側に、前記導電性フィルム部材の幅方向の両側に設けられた切欠き部と係合する凸部が設けられていることを特徴とする、電気コネクタ。
【請求項５】
請求項１又は請求項２に記載の電気コネクタであって、
前記内側ハウジングには、前記導電性フィルム部材が巻き付けられて装着された前記内側ハウジングが取り付けられる取り付け用部材に設けられたロック部に対して係合するロックアームが設けられていることを特徴とする、電気コネクタ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導体と導体が配置される絶縁性のフィルム層とを有する導電性フィルム部材と電線とを接続する電気コネクタに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来より、導体と導体が配置される絶縁性のフィルム層とを備えて構成されて導体が電線と電気的に接続されることで通電される導電性フィルム部材が知られている。導電性フィルム部材としては、例えば、通電されることで発熱するように構成されて加熱用のヒーターとして用いられる導電性フィルムヒーター、或いは、可動部分への配線や立体的な配線などのために用いられるフレキシブル基板（ＦＰＣ：Flexible Printed Circuits）又はフレキシブルフラットケーブル（ＦＦＣ：Flexible Flat Cable）が挙げられる。
【０００３】
導電性フィルム部材は、電線と電気的に接続されるために、電線に接続される電気コネクタに対して接続される。導電性フィルム部材に接続される電気コネクタとして、例えば、特許文献１に開示された電気コネクタが知られている。特許文献１においては、頭部８５と頭部８５から延びるピン部分８３とを有し、導電性フィルム部材であるプリントインクフィルムヒーター部材７２に接続される電気コネクタ８１が開示されている。電気コネクタ８１は、ピン部分８３が、プリントインクフィルムヒーター部材７２におけるフィルム４２にプリントされた導体である導電インク層４４を貫通した状態で、プリントインクフィルムヒーター部材７２に接続される。ピン部分８３が導電インク層４４を貫通していることで、電気コネクタ８１がプリントインクフィルムヒーター部材７２に電気的に接続される。また、導電インク層４４を貫通したピン部分８３には、リベットあるいはネジの形態の部材が設けられる。ピン部分８３にリベットまたはネジが設けられることで、プリントインクフィルムヒーター部材７２が電気コネクタ８１に保持される。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－９２１３２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に開示された電気コネクタ８１は、ピン部分８３が、プリントインクフィルムヒーター部材７２の導電インク層４４を貫通することで、プリントインクフィルムヒーター部材７２と電気的に接続される。このため、導電インク層４４とこの導電インク層４４を貫通するピン部分８３との接触状態が不安定になり易く、接触不良が生じる虞がある。
【０００６】
また、電気コネクタ８１は、ピン部分８３がプリントインクフィルムヒーター部材７２の導電インク層４４を貫通し、ピン部分８３にリベットまたはネジが設けられることで、プリントインクフィルムヒーター部材７２を保持している。このため、プリントインクフィルムヒーター部材７２に外力として引張力が作用すると、ピン部分８３が貫通する部分においてプリントインクフィルムヒーター部材７２の破れが生じてプリントインクフィルムヒーター部材７２が破損してしまう虞がある。
【０００７】
また、電気コネクタ８１は、プリントインクフィルムヒーター部材７２の導電インク層４４を貫通するピン部分８３にリベットまたはネジが設けられることで、プリントインクフィルムヒーター部材７２を保持している。このため、プリントインクフィルムヒーター部材７２においてリベットまたはネジが接合される部分に疵が生じてしまうことになる。このため、プリントインクフィルムヒーター部材７２を再利用することが難しいという問題がある。
【０００８】
本発明は、上記実情に鑑みることにより、導電性フィルム部材との接触不良が生じることを抑制でき、導電性フィルム部材に外力が作用した際に導電性フィルム部材が破損してしまうことを抑制でき、さらに、導電性フィルム部材に疵が生じることを抑制して導電性フィルム部材を再利用し易くすることができる、電気コネクタを提供することを目的とする。
【課題を解決するための手段】
【０００９】
（１）上記課題を達成するための本発明のある局面に係る電気コネクタは、導体と前記導体が配置される絶縁性を有するフィルム層とを備える導電性フィルム部材と電線とを接続する電気コネクタに関する。そして、本発明のある局面に係る電気コネクタは、前記導電性フィルム部材の端部における前記フィルム層に設けられた孔と係合する突起部が設けられ、前記孔と前記突起部とが係合した状態で前記導電性フィルム部材の端部が屈曲して巻き付けられて装着される内側ハウジングと、前記導電性フィルム部材が巻き付けられて装着された前記内側ハウジングが嵌合する外側ハウジングと、前記電線に接続されるとともに前記外側ハウジングに保持され、前記内側ハウジングが前記外側ハウジングに嵌合した状態で前記導電性フィルム部材の前記導体と接触することで前記導体に電気的に接続される端子と、を備え、前記端子は、前記内側ハウジングに巻き付けられた前記導電性フィルム部材を前記内側ハウジングの厚み方向の両側から挟むことで前記導体に接触する一対の接点部を有していることを特徴とする。
【００１０】

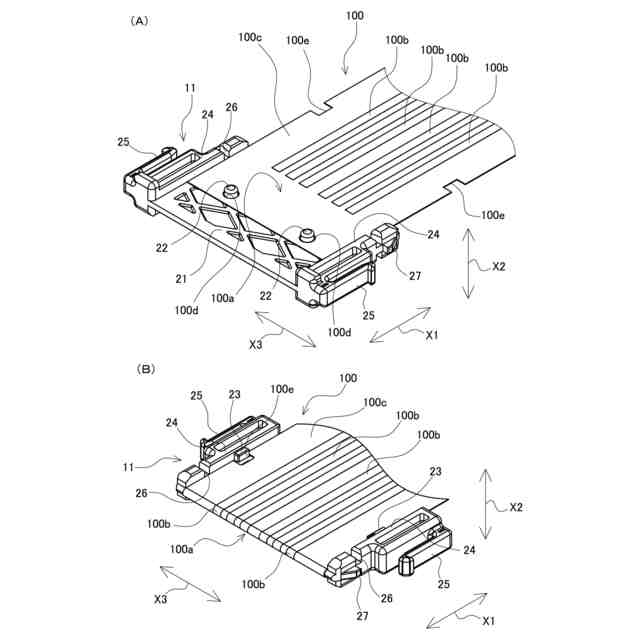

この構成によると、導電性フィルム部材の端部のフィルム層に設けられた孔と内側ハウジングの突起部とが係合して、導電性フィルム部材が内側ハウジングに対して位置決めされた状態で、導電性フィルム部材が内側ハウジングに巻き付けられる。そして導電性フィルム部材が巻き付けられた状態の内側ハウジングが外側ハウジングに嵌合する。そして、内側ハウジングが外側ハウジングに嵌合すると、外側ハウジングに保持された端子における一対の接点部が、内側ハウジングに巻き付けられた導電性フィルム部材を内側ハウジングの厚み方向の両側から挟むことで、導電性フィルム部材の導体に内側ハウジングの厚み方向の両側から接触する。これにより、電気コネクタと導電性フィルム部材とが電気的に接続される。
（【００１１】以降は省略されています）
