特許ウォッチ

公開番号2025118523
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024231445,2024013787
出願日2024-12-26,2024-01-31
発明の名称ヨーヨー
出願人株式会社バンダイ
代理人
主分類A63H 1/30 20060101AFI20250805BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性を向上させたヨーヨーを提供する。
【解決手段】軸部材30と、軸部材30に支持された紐部材40と、軸部材30の回りに回動可能な第1回動部10と、軸部材30の回りに回動可能且つ第1回動部10と相対回動可能な第2回動部20と、を備え、第2回動部20は、軸部材30の延びる方向において第1回動部10の外側に設けられ、第2回動部20は、第1回動部10の一部の領域を覆っており、当該第2回動部20を介して領域の少なくとも一部を視認可能に構成されているヨーヨー1である。

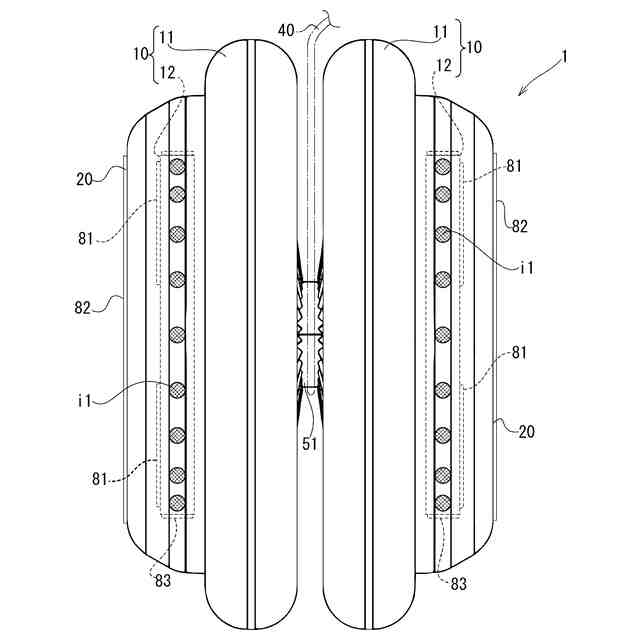

【選択図】図3

特許請求の範囲【請求項１】
軸部材と、
前記軸部材に支持された紐部材と、
前記軸部材の回りに回動可能な第１回動部と、
前記軸部材の回りに回動可能且つ前記第１回動部と相対回動可能な第２回動部と、を備え、
前記第２回動部は、前記軸部材の延びる方向において前記第１回動部の外側に設けられ、
前記第２回動部は、前記第１回動部の一部の領域を覆っており、当該第２回動部を介して前記領域の少なくとも一部を視認可能に構成されているヨーヨー。
続きを表示（約 890 文字）【請求項２】
請求項１に記載のヨーヨーであって、
前記第１回動部は、
前記軸部材に回動可能に支持された本体部と、
前記本体部と前記第２回動部との間に設けられ、当該本体部の回動に連動する連動部材と、を有し、
前記第２回動部は、当該第２回動部を介して前記連動部材の少なくとも一部を視認可能に構成されている、ヨーヨー。
【請求項３】
請求項２に記載のヨーヨーであって、
前記連動部材及び前記第２回動部は、前記本体部を挟む両側の位置に設けられている、ヨーヨー。
【請求項４】
請求項３に記載のヨーヨーであって、
前記連動部材は、前記本体部と前記第２回動部とで囲まれる空間内に配置して設けられている、ヨーヨー。
【請求項５】
請求項２～４の何れか一項に記載のヨーヨーであって、
前記連動部材は、前記軸部材を回転軸として回動可能な薄板状の回動面を有する、ヨーヨー。
【請求項６】
請求項５に記載のヨーヨーであって、
前記回動面は、前記第２回動部に近接して配置される、ヨーヨー。
【請求項７】
請求項５に記載のヨーヨーであって、
前記回動面は、前記軸部材の軸方向の端部に設けられ、
前記第２回動部は、当該第２回動部を介して前記回動面の少なくとも一部を視認可能に構成されている、ヨーヨー。
【請求項８】
請求項７に記載のヨーヨーであって、
前記第２回動部は、当該第２回動部を介して前記連動部材の外周面を視認可能に構成されている、ヨーヨー。
【請求項９】
請求項５に記載のヨーヨーであって、
前記連動部材は、第１情報を表示する第１表示領域を有する、ヨーヨー。
【請求項１０】
請求項９に記載のヨーヨーであって、
前記第１表示領域は、前記連動部材の回動時と静止時とで視覚的に異なる情報を表示可能である、ヨーヨー。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ヨーヨーに関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】
特許文献１においては、写真等装飾体を円盤形状側体に収納することができるヨーヨーが開示されている。
【先行技術文献】
【特許文献】
【０００３】
登録実用新案第３０４７７４０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、写真等装飾体を円盤形状側体に収納することができるヨーヨーが開示されているが、より興趣性の高いヨーヨーが求められている。
【０００５】
本発明は、興趣性を向上させたヨーヨーを提供することを目的としている。
【課題を解決するための手段】
【０００６】
（１）
軸部材と、
上記軸部材に支持された紐部材と、
上記軸部材の回りに回動可能な第１回動部と、
上記軸部材の回りに回動可能且つ上記第１回動部と相対回動可能な第２回動部と、を備え、
上記第２回動部は、上記軸部材の延びる方向において上記第１回動部の外側に設けられ、
上記第２回動部は、上記第１回動部の一部の領域を覆っており、その第２回動部を介して上記領域の少なくとも一部を視認可能に構成されているヨーヨー。
【０００７】
（２）
（１）に記載のヨーヨーであって、
上記第１回動部は、
上記軸部材に回動可能に支持された本体部と、
上記本体部と上記第２回動部との間に設けられ、その本体部の回動に連動する連動部材と、を有し、
上記第２回動部は、その第２回動部を介して上記連動部材の少なくとも一部を視認可能に構成されている、ヨーヨー。
【０００８】
（３）
（２）に記載のヨーヨーであって、
上記連動部材及び上記第２回動部は、上記本体部を挟む両側の位置に設けられている、ヨーヨー。
【０００９】
（４）
（３）に記載のヨーヨーであって、
上記連動部材は、上記本体部と上記第２回動部とで囲まれる空間内に配置して設けられている、ヨーヨー。
【００１０】
（５）
（２）～（４）の何れか１つに記載のヨーヨーであって、
上記連動部材は、上記軸部材を回転軸として回動可能な薄板状の回動面を有する、ヨーヨー。
（【００１１】以降は省略されています）
