公開番号2025118515
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024214050
出願日2024-12-06
発明の名称積層型電子部品
出願人サムソンエレクトロ-メカニックスカンパニーリミテッド.
代理人弁理士法人RYUKA国際特許事務所
主分類H01G 4/30 20060101AFI20250805BHJP(基本的電気素子)
要約【課題】信頼性に優れた積層型電子部品を提供する。
【解決手段】積層型電子部品は、第1方向に対向する第1面及び第2面、前記第1面及び前記第2面に連結されて第2方向に対向する第3面及び第4面、並びに前記第1面～前記第4面に連結されて第3方向に対向する第5面及び第6面を含み、誘電体層111、前記第1方向に前記誘電体層と交互に配置される内部電極121、122及び前記内部電極から離隔して前記内部電極の第3方向の両側に配置される補助電極121d、122dを含む本体と、前記本体上に配置される外部電極とを含み、前記補助電極は、第3方向の端部に酸化物を含む酸化領域を含む。
【選択図】図3
特許請求の範囲【請求項１】

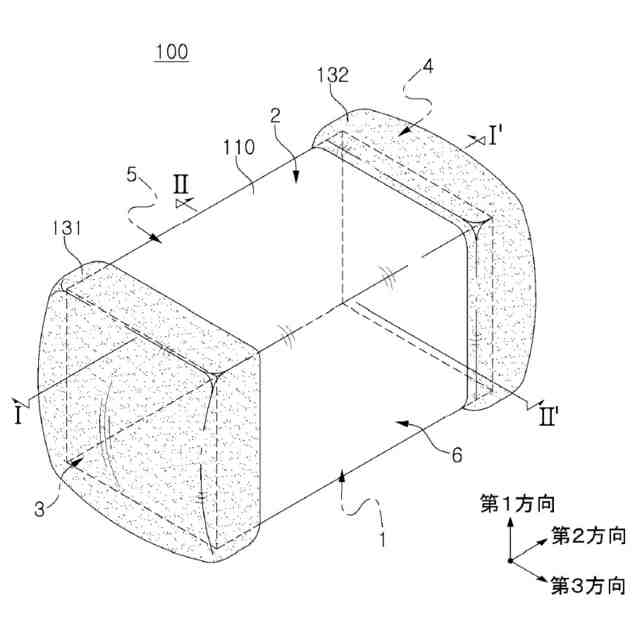

第１方向に対向する第１面及び第２面、前記第１面及び前記第２面に連結されて第２方向に対向する第３面及び第４面、並びに前記第１面～前記第４面に連結されて第３方向に対向する第５面及び第６面を含み、

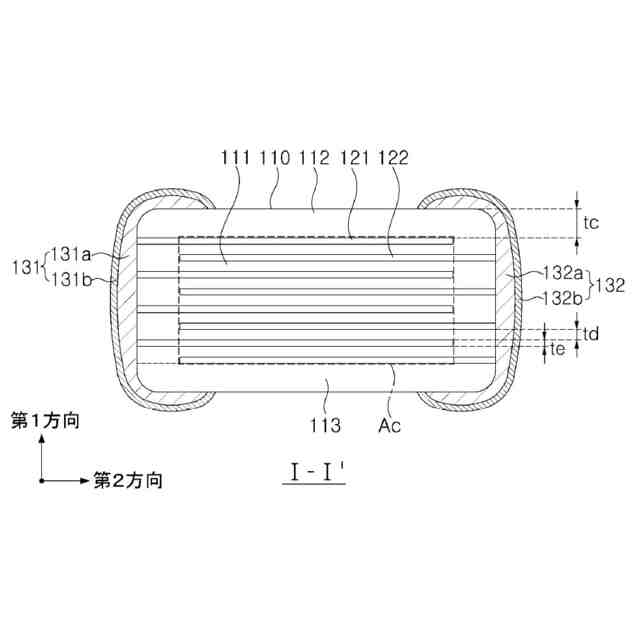

誘電体層、前記第１方向に前記誘電体層と交互に配置される内部電極、及び前記内部電極から離隔して前記内部電極の第３方向の両側に配置される補助電極を含む本体と、
前記本体上に配置される外部電極とを含み、
前記補助電極は、第３方向の端部に酸化物を含む酸化領域を含む、積層型電子部品。
続きを表示（約 880 文字）【請求項２】

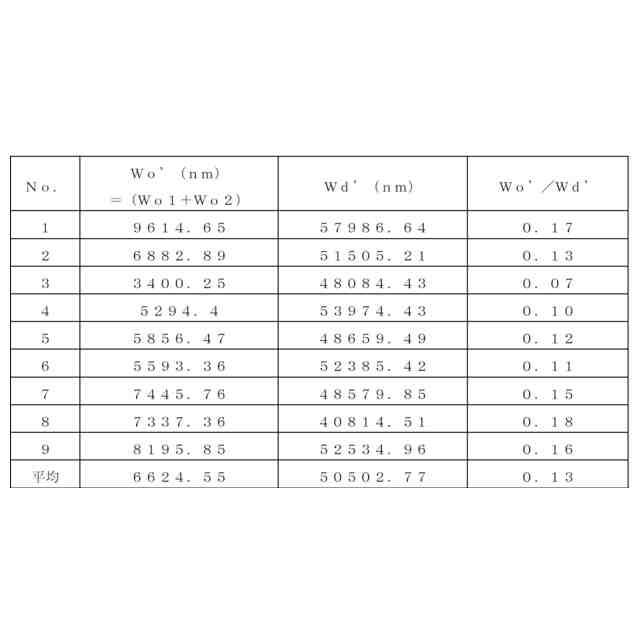

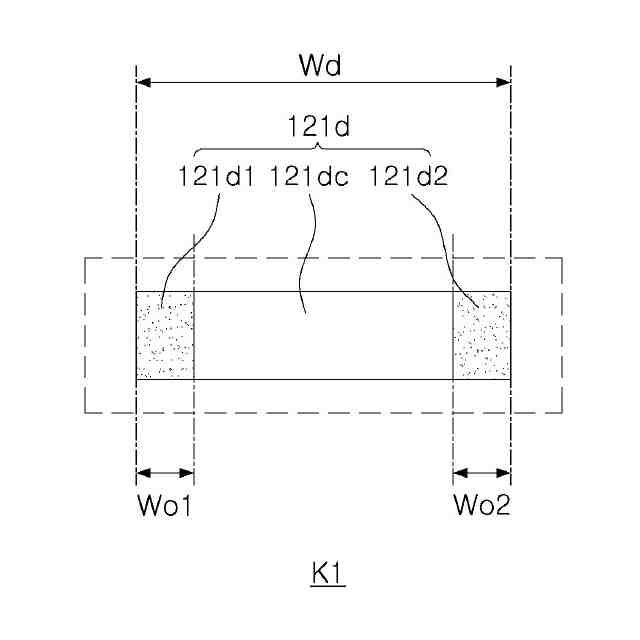

前記補助電極の第３方向の平均幅をＷｄ、前記酸化領域の第３方向の平均幅をＷｏとすると、０．０９≦Ｗｏ／Ｗｄ≦０．５を満たす、請求項１に記載の積層型電子部品。
【請求項３】
前記Ｗｄは、０．１μｍ以上１００μｍ以下である、請求項２に記載の積層型電子部品。
【請求項４】
前記酸化領域は、前記補助電極の第３方向の一端部及び他端部の両方に配置される、請求項１に記載の積層型電子部品。
【請求項５】
前記補助電極において前記酸化物が占める面積分率は、１０％以上４０％以下である、請求項１に記載の積層型電子部品。
【請求項６】
前記補助電極は、Ｎｉを含み、前記酸化物は、Ｎｉ酸化物である、請求項１に記載の積層型電子部品。
【請求項７】

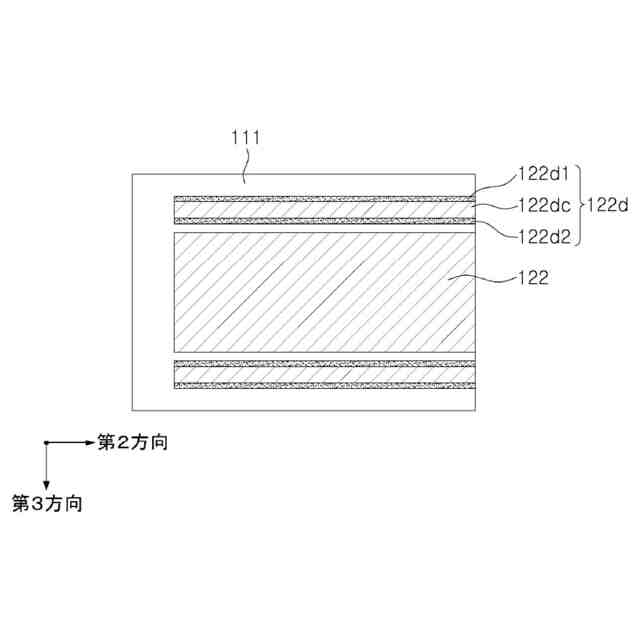

前記内部電極は、前記第４面から離隔し、前記第３面に連結される第１内部電極と、前記第３面から離隔し、前記第４面に連結される第２内部電極とを含み、

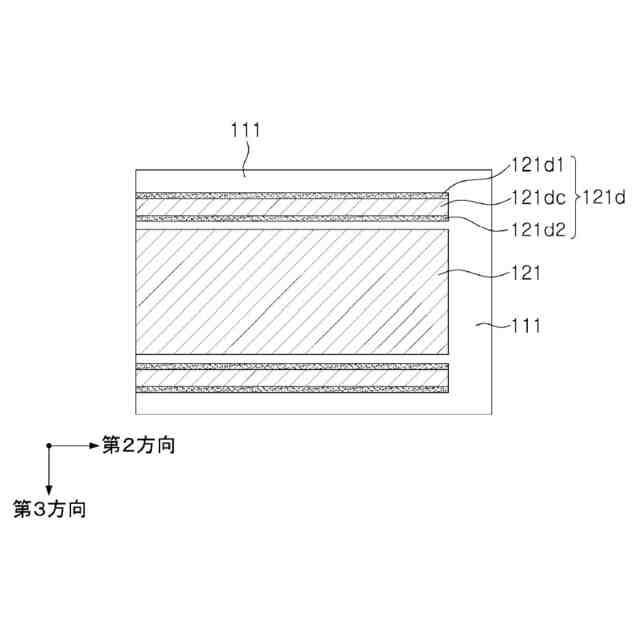

前記補助電極は、前記第１内部電極の第３方向の両側に配置される第１補助電極と、前記第２内部電極の第３方向の両側に配置される第２補助電極とを含む、請求項１に記載の積層型電子部品。
【請求項８】
前記第１補助電極は、前記第４面から離隔し、前記第３面に接続され、
前記第２補助電極は、前記第３面から離隔し、前記第４面に接続される、請求項７に記載の積層型電子部品。
【請求項９】

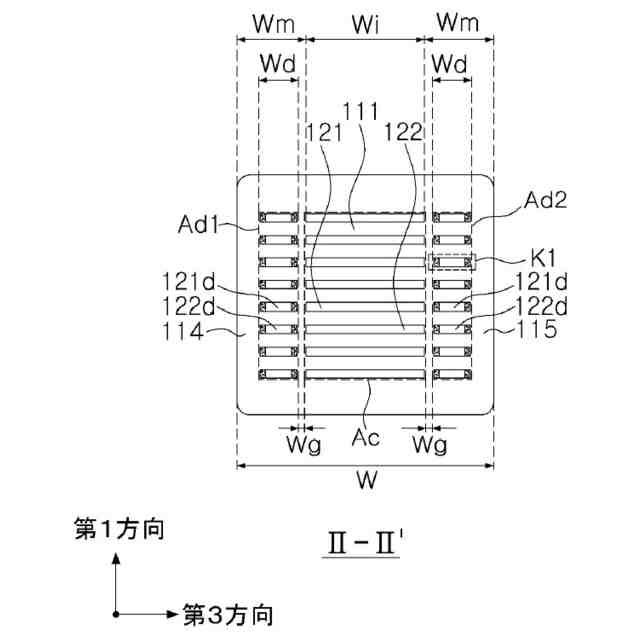

前記第５面と前記内部電極とが離隔した領域の第３方向の平均幅をＷｍ、前記補助電極の第３方向の平均幅をＷｄとすると、０．０５≦Ｗｄ／Ｗｍ＜１を満たす、請求項１に記載の積層型電子部品。
【請求項１０】
前記第５面と前記内部電極とが離隔した領域の第３方向の平均幅をＷｍ、前記内部電極と前記補助電極とが第３方向に離隔した領域の第３方向の平均幅をＷｇとすると、０．０３≦Ｗｇ／Ｗｍを満たす、請求項１に記載の積層型電子部品。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、積層型電子部品に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
積層型電子部品の１つである積層セラミックキャパシタ（ＭＬＣＣ：Ｍｕｌｔｉ－ＬａｙｅｒＣｅｒａｍｉｃＣａｐａｃｉｔｏｒ）は、液晶ディスプレイ（ＬＣＤ：ＬｉｑｕｉｄＣｒｙｓｔａｌＤｉｓｐｌａｙ）やプラズマディスプレイパネル（ＰＤＰ：ＰｌａｓｍａＤｉｓｐｌａｙＰａｎｅｌ）などの映像機器、コンピュータ、スマートフォン、携帯電話など、様々な電子製品のプリント回路基板に装着されて電気を充電又は放電する役割を果たすチップ型コンデンサである。
【０００３】
積層セラミックキャパシタは、小型でありながらも、高容量が保障され、実装が容易であるという利点により、様々な電子機器の部品として用いることができ、コンピュータ、モバイル機器などの各種電子機器が小型化、高出力化するにつれて、積層セラミックキャパシタに対する小型化及び高容量化の要求が増大している。
【０００４】
また、自動車用電装部品などへの適用が増加するにつれて、様々な環境での高信頼性が要求されている。
【０００５】

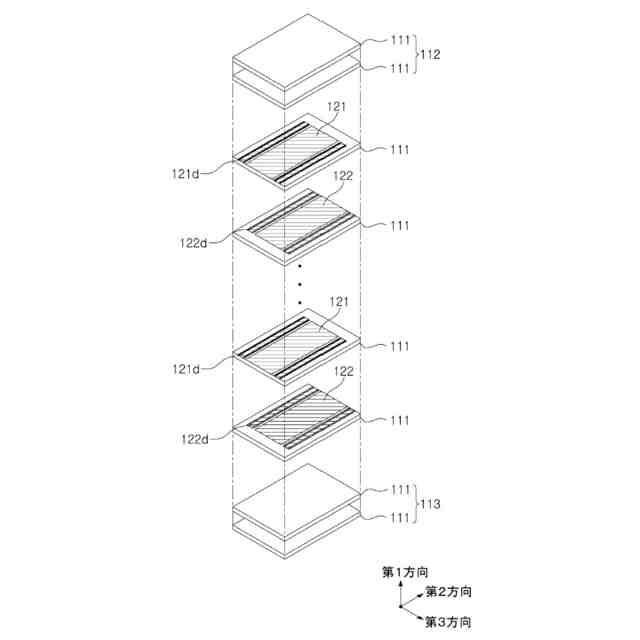

積層セラミックキャパシタは、一般的に、内部電極が印刷されたセラミックグリーンシートを積層して圧着した後、切断及び焼結工程を経て製造する。内部電極が印刷されている部分と内部電極が印刷されていない部分とでは、内部電極パターンの厚さにより段差が生じ、積層数が増加するほど段差はさらに大きくなる。
【０００６】
また、内部電極が印刷されている部分と印刷されていない部分との材料充填率の差は、焼結後の冷却過程で熱膨張係数の差による熱応力が内部電極が印刷されていない部分に集中的に発生し、これに伴い、クラック（Ｃｒａｃｋ）やデラミネーション（Ｄｅｌａｍｉｎａｔｉｏｎ）不良が発生する恐れがあった。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明の様々な目的の１つは、信頼性に優れた積層型電子部品を提供することである。
【０００８】
本発明の様々な目的の１つは、マージン部の段差が改善された積層型電子部品を提供することである。
【０００９】

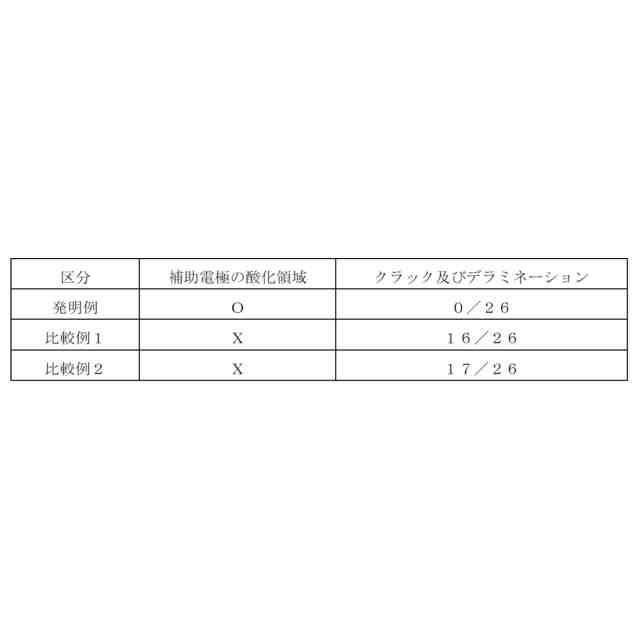

本発明の様々な目的の１つは、クラック（Ｃｒａｃｋ）及びデラミネーション（Ｄｅｌａｍｉｎａｔｉｏｎ）の発生が抑制された積層型電子部品を提供することである。
【００１０】
ただし、本発明の目的は、上述した内容に限定されるものではなく、本発明の具体的な実施形態を説明する過程でより容易に理解できる。
【課題を解決するための手段】
（【００１１】以降は省略されています）
