特許ウォッチ

公開番号2025117984
公報種別公開特許公報(A)
公開日2025-08-13
出願番号2024013018
出願日2024-01-31
発明の名称吐出器
出願人株式会社吉野工業所
代理人個人,個人
主分類B65D 47/34 20060101AFI20250805BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】操作レバーをロック状態及び非ロック状態に切り替えるストッパ部材の操作性を改善した吐出器を創出することを課題とする。
【解決手段】装着キャップ11、ステム22、吐出ヘッド23及び操作レバー24、ロック状態及び非ロック状態に設定するストッパ部材30及び支持部1を備え、ストッパ部材30は操作主面31、貫通孔36を有する操作側面32、規制部33及び規制保持部37bを備えた揺動板37を有し、支持部15は操作レバー24の回転軸15a、ストッパ部材30の軸部13a及び規制保持部37bを係止する係止突起15bとを有し、ストッパ部材30と支持部15には、非ロック状態からロック状態に切り替わるのを防止する切り替え防止機構Aが設けられ、切り替え防止機構Aが、揺動板37を押し込む操作を行うと、規制保持部37bと係止突起15bとの係止が解除されて非ロック状態からロック状態に切り替え可能な構成とする。
【選択図】図4
特許請求の範囲【請求項１】
容器本体（２）が装着される装着キャップ（１１）と、前記容器本体（２）から内容液を吸い上げるポンプ機構（２０）と、該ポンプ機構（２０）に対して上下動可能に設けられたステム（２２）と、該ステム（２２）の上端に連結されると共に前記ステム（２２）を通じて吸い上げられた内容液を吐出する吐出ヘッド（２３）と、該吐出ヘッド（２３）を押し下げて前記ポンプ機構（２０）を駆動させる操作レバー（２４）と、該操作レバー（２４）を、一方に回動させたときには前記吐出ヘッド（２３）の押し下げを規制するロック状態に設定し、他方に回動させたときには前記吐出ヘッド（２３）の押し下げを許容する非ロック状態に設定するストッパ部材（３０）と、前記装着キャップ（１１）に設けられて前記操作レバー（２４）及び前記ストッパ部材（３０）を回動可能に支持する支持部（１５）と、を備えた吐出器であって、
前記ストッパ部材（３０）は、操作主面（３１）と、貫通孔（３６）を有して前記操作主面（３１）に連設された一対の操作側面（３２）と、前記ステム（２２）に対して嵌合可能に設けられた規制部（３３）と、規制保持部（３７ｂ）を備えて前記貫通孔（３６）内に揺動可能に連結された揺動板（３７）とを有し、
前記支持部（１５）は、前記操作レバー（２４）を回動可能に軸支する回転軸（１５ａ）と、前記ストッパ部材（３０）を回転可能に軸支する軸部（１３ａ）と、前記非ロック状態において前記規制保持部（３７ｂ）に係止可能な係止突起（１５ｂ）とを有し、
前記ストッパ部材（３０）と前記支持部（１５）には、前記操作レバー（２４）を操作した際に、前記非ロック状態から前記ロック状態に切り替わるのを防止する切り替え防止機構（Ａ）が設けられており、
前記切り替え防止機構（Ａ）は、前記揺動板（３７）を押し込む操作を行うと、前記規制保持部（３７ｂ）と前記係止突起（１５ｂ）との係止が解除されることで前記非ロック状態から前記ロック状態に切り替えることが可能とされていることを特徴とする吐出器。
続きを表示（約 140 文字）【請求項２】
揺動板（３７）の内面に、規制保持部（３７ｂ）から徐々に薄肉状に形成されて成る緩斜面部（３７ｃ）が形成されている請求項１記載の吐出器。
【請求項３】
規制部（３３）が略半円筒状の半筒部（３３Ａ）で形成されている請求項１又は２記載の吐出器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、操作レバーの操作を規制するストッパ部材を備えた吐出器に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
操作レバー（トリガーレバー）を操作すると、それに連係して吐出ヘッド付きステムが押し下げられてポンプ機構が駆動され、内容液が容器本体からステムを通じて吸い上げられ、更に吐出ヘッドから吐出されるようにした吐出器において、操作レバーが誤操作されることによる内容液の液漏れ等を防止すべく、操作レバーを規制すると共にその規制解除を行うストッパ部材を、支持部の一対の側壁部に形成された第２支持凹部に対して揺動可能に設け、吐出ヘッドの下降移動を規制するロック状態と、ロック状態から後方に揺動して吐出ヘッドの下方移動を許容する非ロック状態と、に切り替え可能に設けられた吐出器が知られている（例えば、特許文献１）。
【０００３】
しかし、特許文献１に記載の吐出器では、ストッパ部材がステムと支持部の間の狭い空間内で揺動する構成であり、しかも操作レバーと支持部との間の隠れた操作し難い位置に設けられた構成であるため、ストッパ部材を小さくする必要があり、ストッパ部材によるロック及びロック解除を行う際の操作性（使用性）になお改善の余地があった。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－９８２４１公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
本発明は、上記した従来技術における問題点を解消すべく、操作レバーをロック状態及び非ロック状態に切り替えるストッパ部材の操作性を改善した吐出器を創出することを課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するための手段のうち、本発明の第１の手段は、
容器本体が装着される装着キャップと、前記容器本体２から内容液を吸い上げるポンプ機構と、該ポンプ機構に対して上下動可能に設けられたステムと、該ステムの上端に連結されると共に前記ステムを通じて吸い上げられた内容液を吐出する吐出ヘッドと、該吐出ヘッドを押し下げて前記ポンプ機構を駆動させる操作レバーと、該操作レバーを、一方に回動させたときには前記吐出ヘッドの押し下げを規制するロック状態に設定し、他方に回動させたときには前記吐出ヘッドの押し下げを許容する非ロック状態に設定するストッパ部材と、前記装着キャップに設けられて前記操作レバー及び前記ストッパ部材を回動可能に支持する支持部と、を備えた吐出器であって、
前記ストッパ部材は、操作主面と、貫通孔を有して前記操作主面に連設された一対の操作側面と、前記ステムに対して嵌合可能に設けられた規制部と、規制保持部を備えて前記貫通孔内に揺動可能に連結された揺動板とを有し、
前記支持部は、前記操作レバーを回動可能に軸支する回転軸と、前記ストッパ部材を回転可能に軸支する軸部と、前記非ロック状態において前記規制保持部に係止可能な係止突起とを有し、
前記ストッパ部材と前記支持部には、前記操作レバーを操作した際に、前記非ロック状態から前記ロック状態に切り替わるのを防止する切り替え防止機構が設けられており、
前記切り替え防止機構は、前記揺動板を押し込む操作を行うと、前記規制保持部と前記係止突起との係止が解除されることで前記非ロック状態から前記ロック状態に切り替えることが可能とされていることを特徴とする、と云うものである。
本発明の第１の手段では、操作レバーで吐出操作を行った際に、ストッパ部材が一緒に回動して意図せずに非ロック状態からロック状態に切り替わってしまうことを防止できるため、吐出操作を継続して行うことができる。
【０００７】
また本発明の第２の手段は、上記第１の手段に、揺動板の内面に、規制保持部から徐々に薄肉状に形成されて成る緩斜面部が形成されている、との手段を加えたものである。
上記手段では、ストッパ部を他方（時計回り方向）に回動させて非ロック状態にすると、緩斜面部が係止突起に接触して揺動板の前方が押し開かれるため、ストッパ部材が非ロック状態に切り替わるのを防止する係止状態に自動的に戻すことができる。
【０００８】
また本発明の第３の手段は、上記いずれかの手段に、規制部が略半円筒状の半筒部で形成されている、との手段を加えたものである。
上記手段では、ステムを後方から嵌合することが可能となるため、容易にロック状態に設定することができる。
【発明の効果】
【０００９】
本発明の吐出器では、操作レバーで吐出操作を行った際に、ストッパ部材が一緒に回動して意図せずに非ロック状態からロック状態に切り替わってしまうことを防止し、吐出操作を継続して行うことが可能となるため、ストッパ部材の操作性を改善することができる。
【図面の簡単な説明】
【００１０】
本発明の実施の形態として、非ロック状態を示す吐出容器の側面図である。

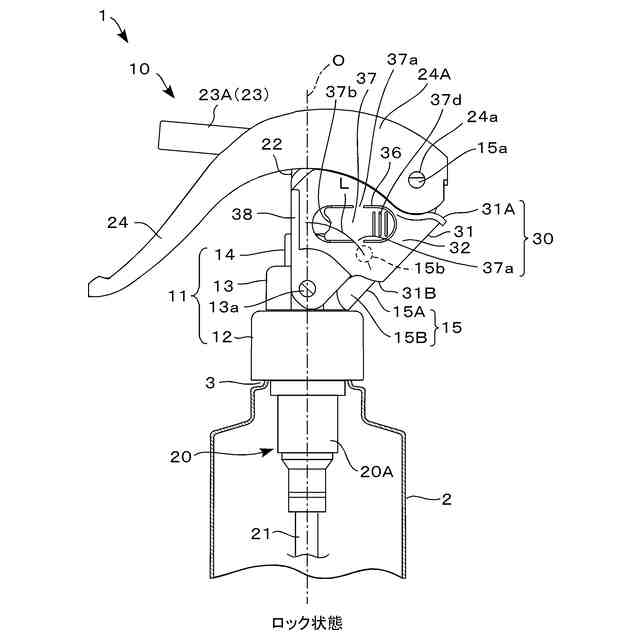

ロック状態を示す吐出容器の側面図である。

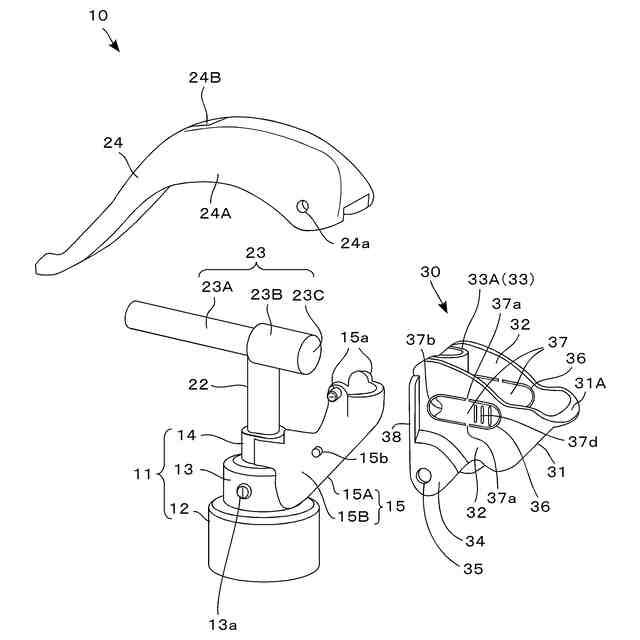

本発明に係る吐出器の分解斜視図である。

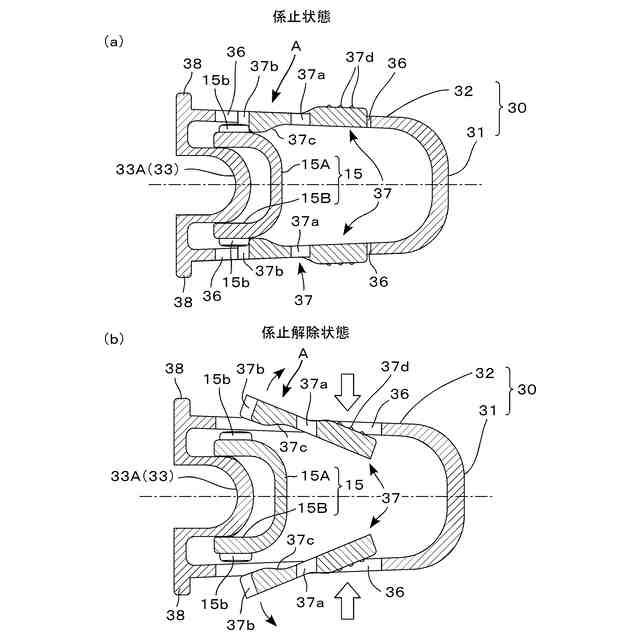

図１中のＡ－Ａ線における矢視方向断面図であり、（ａ）は係止状態を示す切り替え防止機構の断面図、（ｂ）は係止解除状態に切り替わる際の操作を示す断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
