公開番号2025117504
公報種別公開特許公報(A)
公開日2025-08-12
出願番号2024093697
出願日2024-06-10
発明の名称表示装置
出願人達運精密工業股ふん有限公司,DARWIN PRECISIONS CORPORATION
代理人弁理士法人鷲田国際特許事務所
主分類G09F 9/30 20060101AFI20250804BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示装置を提供する。
【解決手段】表示装置は、表示アセンブリとマイクロレンズアレイとを備える。表示アセンブリには複数の表示領域があり、各表示領域は複数のサブ表示領域に分割され、各サブ表示領域には情報表示部と情報遮蔽部とが含まれ、情報遮蔽部は情報表示部の隣に位置する。マイクロレンズアレイは表示アセンブリと対向するように設置されており、複数のマイクロレンズを含み、それぞれが複数のサブ表示領域と対向している。この表示装置は、外観と表示効果の両方を考慮しながら、覗き見防止効果を得ることができる。
【選択図】図1
特許請求の範囲【請求項１】
複数の表示領域を有し、各前記複数の表示領域は複数のサブ表示領域に分割され、各前記複数のサブ表示領域は情報表示部と情報遮蔽部とを含み、前記情報遮蔽部は前記情報表示部の隣に位置する、表示アセンブリと、
前記表示アセンブリと対向するように設置され、複数のマイクロレンズを備えており、それぞれが前記複数のサブ表示領域と対向している、マイクロレンズアレイと、を備えることを特徴とする、表示装置。
続きを表示（約 1,000 文字）【請求項２】
前記表示アセンブリは表示パネルを含み、前記表示パネルは前記複数の表示領域を備え、前記情報表示部と前記情報遮蔽部はそれぞれ複数の画素を含むことを特徴とする、請求項１に記載の表示装置。
【請求項３】
前記表示アセンブリがバックライトモジュールを更に備え、前記バックライトモジュールが前記表示パネルと対向するように設置されていることを特徴とする、請求項２に記載の表示装置。
【請求項４】
前記表示アセンブリが、
バックライトモジュールと、
前記マイクロレンズアレイと前記バックライトモジュールとの間に設置され、前記複数の表示領域を備える撮像シートと、を備えることを特徴とする、請求項１に記載の表示装置。
【請求項５】
前記表示アセンブリが前記撮像シートと前記バックライトモジュールの間に設置される遮蔽層を更に備え、前記遮蔽層には複数の遮蔽パターンがあり、前記複数の遮蔽パターンがそれぞれ前記複数のサブ表示領域の複数の前記情報遮蔽部と対向していることを特徴とする、請求項４に記載の表示装置。
【請求項６】
前記表示アセンブリが前記撮像シートと前記マイクロレンズアレイの間に設置される遮蔽層を更に備え、前記遮蔽層には複数の遮蔽パターンがあり、前記複数の遮蔽パターンがそれぞれ前記複数のサブ表示領域の複数の前記情報遮蔽部と対向していることを特徴とする、請求項４に記載の表示装置。
【請求項７】
前記表示アセンブリが前記マイクロレンズアレイの前記撮像シートから離れた側に設置される遮蔽層を更に備え、前記遮蔽層には複数の遮蔽パターンがあり、前記複数の遮蔽パターンがそれぞれ前記複数のサブ表示領域の複数の前記情報遮蔽部と対向していることを特徴とする、請求項４に記載の表示装置。
【請求項８】
各前記複数のサブ表示領域の前記情報遮蔽部に遮光パターンが設けられていることを特徴とする、請求項４に記載の表示装置。
【請求項９】

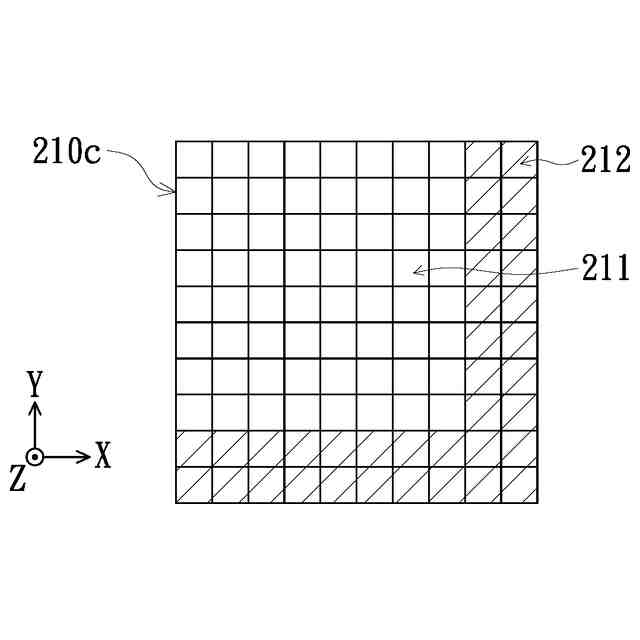

前記情報遮蔽部が前記情報表示部の少なくとも一つの側辺に配置されていることを特徴とする、請求項１に記載の表示装置。
【請求項１０】

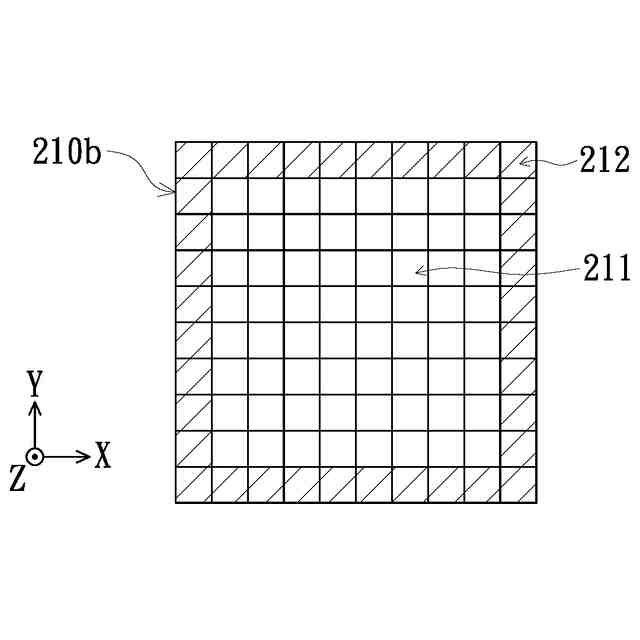

前記情報遮蔽部が前記情報表示部を取り囲んでいることを特徴とする、請求項１に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、表示装置に関するものであり、特に覗き見防止効果を有する表示装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
科学技術の普及に伴い、駐車場の精算機、本のセルフ貸出機、現金自動預払機（ＡｕｔｏｍａｔｅｄＴｅｌｌｅｒＭａｃｈｉｎｅ、ＡＴＭ）など、日常生活の至る所に各種操作可能な機器が見られるようになっている。これらの機器は、通常、公共の場所に設置され、不特定の利用者が使用する。個人情報や機密情報を入力する必要がある場合、利用者は情報漏洩を防ぐために、手を動かしてボタンを覆い隠す必要があるが、これは利便性に影響を与える。機器の製造業者は利便性を向上させるために、機器の外観を調整する（例えば格子を追加設置するなど）が、上述した調整は機器の外観を損なう。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
本発明は、覗き見防止効果を有する表示装置を提供する。
【課題を解決するための手段】
【０００４】

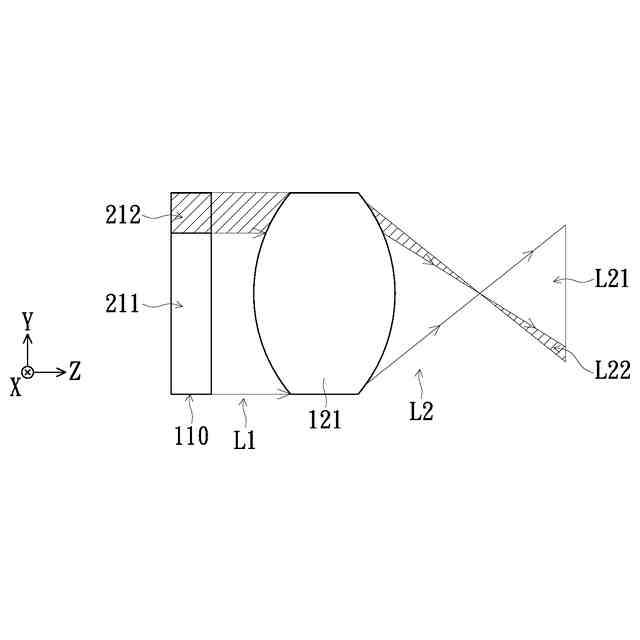

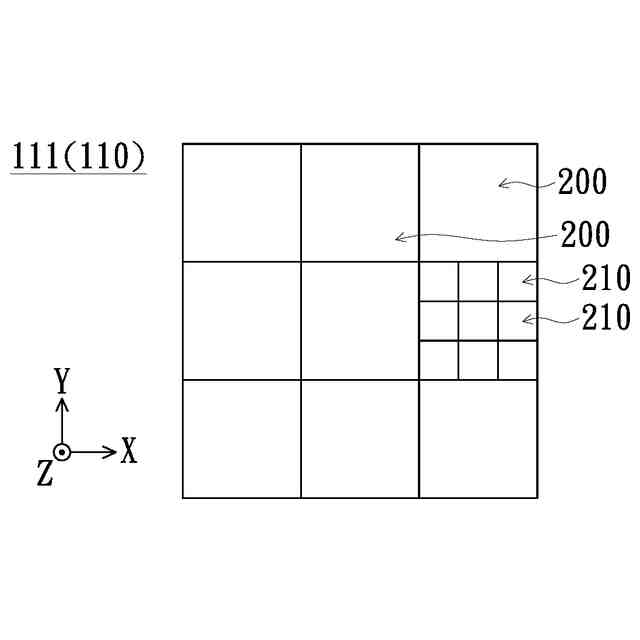

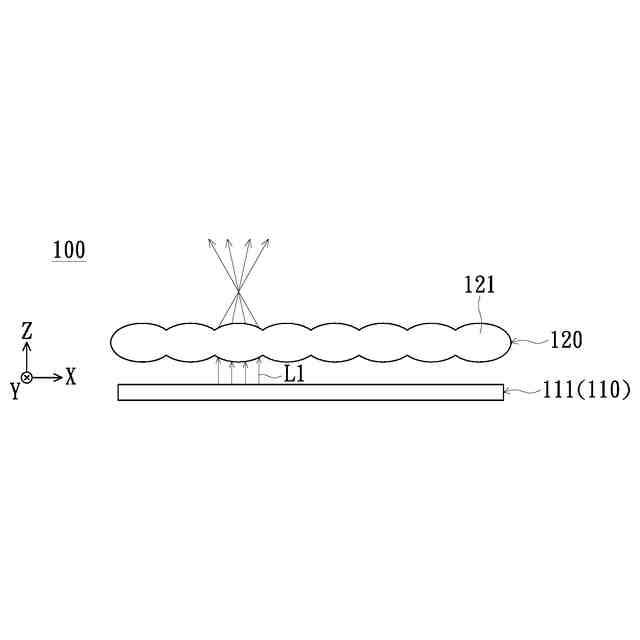

本発明が提供する表示装置は、表示アセンブリとマイクロレンズアレイとを備える。表示アセンブリには複数の表示領域があり、各表示領域は複数のサブ表示領域に分割され、各サブ表示領域には情報表示部と情報遮蔽部とが含まれており、情報遮蔽部は情報表示部の隣に位置する。マイクロレンズアレイは表示アセンブリと対向するように設置されており、複数のマイクロレンズを含み、それぞれが複数のサブ表示領域と対向している。
【０００５】

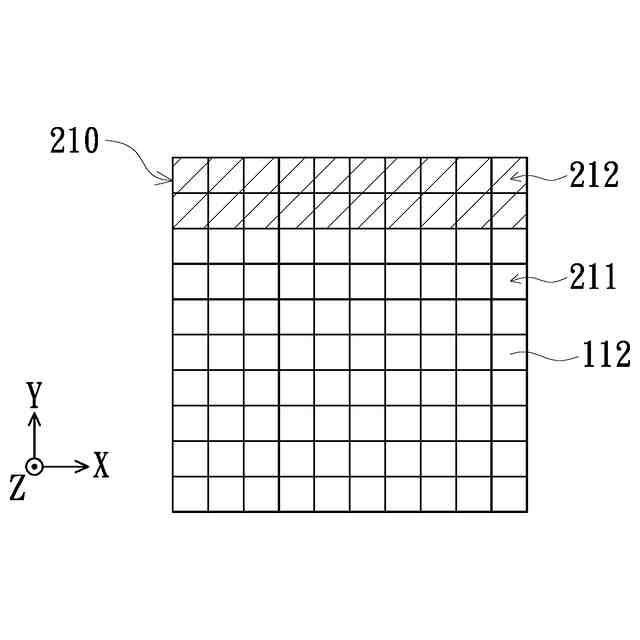

本発明の一実施例において、前記表示アセンブリは表示パネルを含み、表示パネルには複数の表示領域があり、情報表示部と情報遮蔽部はそれぞれ複数の画素を含む。
【０００６】
本発明の一実施例において、前記表示アセンブリはバックライトモジュールを更に備え、表示パネルと対向するように設置される。
【０００７】

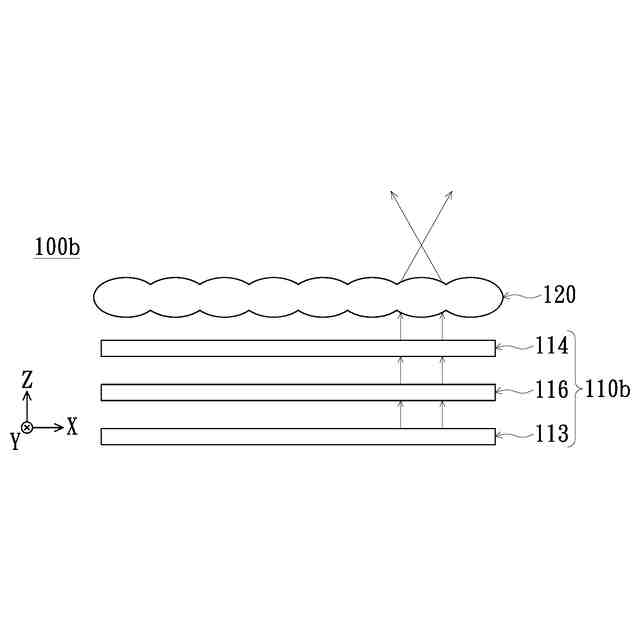

本発明の一実施例において、前記表示アセンブリはバックライトモジュールと撮像シートとを備え、撮像シートはマイクロレンズアレイとバックライトモジュールとの間に設置され、複数の表示領域を有する。
【０００８】
本発明の一実施例において、前記表示アセンブリは遮蔽層を更に備え、遮蔽層は撮像シートとバックライトモジュールの間に設置される。遮蔽層には複数の遮蔽パターンがあり、複数の遮蔽パターンはそれぞれ複数のサブ表示領域の複数の情報遮蔽部に対向する。
【０００９】
本発明の一実施例において、前記表示アセンブリは遮蔽層を更に備え、遮蔽層は撮像シートとマイクロレンズアレイの間に設置される。遮蔽層には複数の遮蔽パターンがあり、複数の遮蔽パターンはそれぞれ複数のサブ表示領域の複数の情報遮蔽部に対向する。
【００１０】
本発明の一実施例において、前記表示アセンブリは遮蔽層を更に備え、遮蔽層はマイクロレンズアレイの撮像シートから離れた側に設置される。遮蔽層には複数の遮蔽パターンがあり、複数の遮蔽パターンはそれぞれ複数のサブ表示領域の複数の情報遮蔽部に対向する。
（【００１１】以降は省略されています）
