公開番号2025116648
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024011180
出願日2024-01-29
発明の名称電子キー操作装置及びその製造方法
出願人株式会社ヨコオ
代理人弁理士法人プロウィン
主分類E05B 19/00 20060101AFI20250801BHJP(錠;鍵;窓または戸の付属品;金庫)
要約【課題】本発明は、多様な電子キーの形態に対して、最小限の設計変更によって使用可能な電子キー操作装置を提供する。
【解決手段】本発明の電子キー操作装置は、電子キーを収容する収容部と、前記収容部に収容された前記電子キーのボタンを押す第1の押圧部材と第2の押圧部材と、前記電子キーのボタンを押すための動力を前記第1の押圧部材に与える第1の中間部材と、前記電子キーのボタンを押すための動力を前記第2の押圧部材に与える第2の中間部材と、前記第1の押圧部材及び前記第2の押圧部材の前記ボタンに対する位置を設定するための位置設定部と、を備え、前記第1の中間部材と前記第2の中間部材は、前記動力を与える第3方向と交差する第1方向に並んで配置されており、前記第1の中間部材が前記第2の押圧部材に動力を与え、前記第2の中間部材が前記第1の押圧部材に動力を与えるように、前記配置を変更可能に構成されている。
【選択図】図23A
特許請求の範囲【請求項１】
電子キーを収容する収容部と、
前記収容部に収容された前記電子キーのボタンを押す第１の押圧部材と第２の押圧部材と、
前記電子キーのボタンを押すための動力を前記第１の押圧部材に与える第１の中間部材と、
前記電子キーのボタンを押すための動力を前記第２の押圧部材に与える第２の中間部材と、
前記第１の押圧部材及び前記第２の押圧部材の前記ボタンに対する位置を設定するための位置設定部と、
を備え、
前記第１の中間部材と前記第２の中間部材は、前記動力を与える第３方向と交差する第１方向に並んで配置されており、前記第１の中間部材が前記第２の押圧部材に動力を与え、前記第２の中間部材が前記第１の押圧部材に動力を与えるように、前記配置を変更可能に構成されている、
電子キー操作装置。
続きを表示（約 1,200 文字）【請求項２】
前記位置設定部は、前記第１の押圧部材の位置を設定するための第１の部分及び前記第２の押圧部材の位置を設定するための第２の部分を有し、
前記第１の中間部材及び第２の中間部材の前記配置を変更したときに、前記第１の部分及び前記第２の部分の範囲が変更可能となる、
請求項１に記載の電子キー操作装置。
【請求項３】
前記第１の中間部材と前記第２の中間部材は、前記第１方向において互いに異なる形状を有している、
請求項１に記載の電子キー操作装置。
【請求項４】
前記第１の中間部材と前記第２の中間部材が前記第１方向に並んで配置された際に、前記第１の中間部材及び前記第２の中間部材の隣接する縁部は、互いに沿う形状を有している、
請求項３に記載の電子キー操作装置。
【請求項５】
前記位置設定部の前記第１方向にわたる長さが、前記第１の中間部材及び第２の中間部材の前記第１方向にわたる合計の長さと実質的に同じである、
請求項１に記載の電子キー操作装置。
【請求項６】
前記位置設定部は、前記第１の押圧部材及び前記第２の押圧部材を収容するための複数の受け部を有する、
請求項１に記載の電子キー操作装置。
【請求項７】
前記第１の押圧部材及び前記第２の押圧部材は、前記位置設定部の受け部内で摺動可能であり、一端で前記ボタンを押すことができ、他端で前記ボタンを押すための動力が加えられる、
請求項６に記載の電子キー操作装置。
【請求項８】
前記第１の中間部材及び第２の中間部材は、前記第１方向において第１の並列関係にあるときに、前記位置設定部の前記第１の部分と前記第２の部分とが、前記第１方向と前記第１方向及び前記第３方向と交差する第２方向との両方向で隣接し、かつ
前記第１の中間部材及び第２の中間部材が、前記第１方向において位置交換をして第２の並列関係にあるときに、前記位置設定部の前記第１の部分と前記第２の部分とは、前記第１方向で隣接し、前記第２方向では隣接しない、
請求項２に記載の電子キー操作装置。
【請求項９】
前記第１の中間部材及び第２の中間部材が共通の回転軸を有しており、前記回転軸を中心とする前記第１の中間部材及び前記第２の中間部材の周方向の移動によって前記動力が前記押圧部材に与えられる、
請求項１に記載の電子キー操作装置。
【請求項１０】
前記第１の中間部材及び第２の中間部材は、前記第１方向及び前記第２方向の双方に直交している前記第３方向について、前記第１の押圧部材及び前記第２の押圧部材を押圧する側の第１面と、前記第１面の反対側の第２面とで異なる形状を有しており、前記第１面を前記反対側に向けて取り付けることができないように構成されている、
請求項８に記載の電子キー操作装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、電子キー操作装置及びその製造方法に関する。
続きを表示（約 3,800 文字）【背景技術】
【０００２】
例えば、自動車の利用形態として、複数人で１台又は複数台の車両をシェアする形態がある。カーシェアリング及びレンタカーがそれに該当する。以降こうした利用形態を総括して「シェアリング」と呼ぶ。
【０００３】
シェアリングにおいては、シェアリング対象の車両を使用するための鍵の扱いが重要となる。特許文献１は、シェアリングにおいて無人で電子キーを受け渡すための電子キーの操作装置を開示している。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－０８１２４０号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の電子キー操作装置は、多様な形態の電子キーに対して使用可能である。
【０００６】
本発明の目的の一例は、さらに多様な電子キーの形態に対して使用可能で、かつ小型化が可能な電子キー操作装置を提供することにある。本発明の他の目的は、本明細書の記載から明らかになるであろう。
【課題を解決するための手段】
【０００７】
本発明の一態様では、電子キー操作装置は、電子キーを収容する収容部と、前記収容部に収容された前記電子キーのボタンを押す押圧部材と、前記押圧部材に前記ボタンを押すための動力を与えるアクチュエータと、前記アクチュエータと前記押圧部材との相対的な位置を設定し、かつ前記ボタンの位置に対応するように前記押圧部材の位置を設定するための位置設定部とを備える。ここで、位置設定部は、第１方向及び前記第１方向と交差する第２方向にわたって、前記押圧部材の位置を設定できるようになっていてもよい。
【０００８】
本発明の一態様では、電子キー操作装置は、電子キーを収容する収容部と、前記収容部に収容された前記電子キーのボタンを押す第１の押圧部材と第２の押圧部材と、前記電子キーのボタンを押すための動力を前記第１の押圧部材に与える第１の中間部材と、前記電子キーのボタンを押すための動力を前記第２の押圧部材に与える第２の中間部材と、前記第１の押圧部材及び前記第２の押圧部材の前記ボタンに対する位置を設定するための位置設定部と、を備え、前記第１の中間部材と前記第２の中間部材は、前記動力を与える第３方向と交差する第１方向に並んで配置されており、前記第１の中間部材が前記第２の押圧部材に動力を与え、前記第２の中間部材が前記第１の押圧部材に動力を与えるように、前記配置を変更可能に構成されている。
【図面の簡単な説明】
【０００９】
図１は、シェアリングシステムのシステム構成の例を示している。
図２は、電子キー操作装置の１つの実施形態の動作を概念的に示している。
図３は、電子キー操作装置の１つの実施形態の構造のＸ軸断面を概念的に示している。
図４は、電子キー操作装置の１つの実施形態の構造のＹ軸断面を概念的に示している。

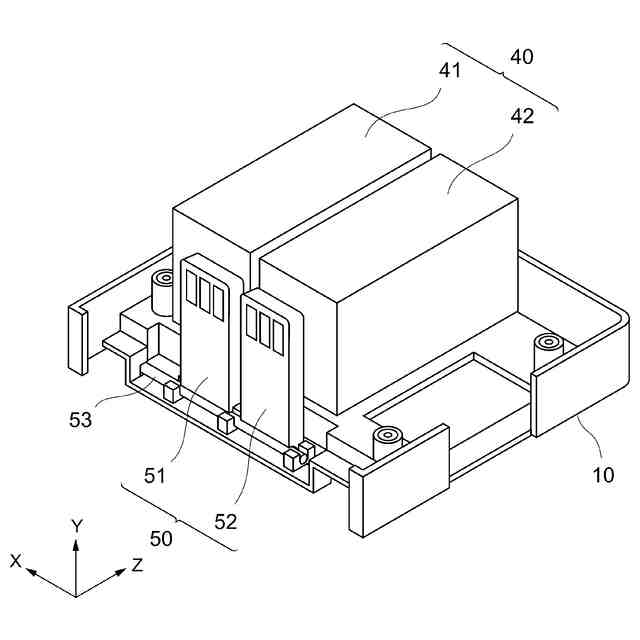

図５Ａは、電子キー操作装置のうち、アクチュエータ、中間部材、及び筐体部の一部のみを斜視図で示している。

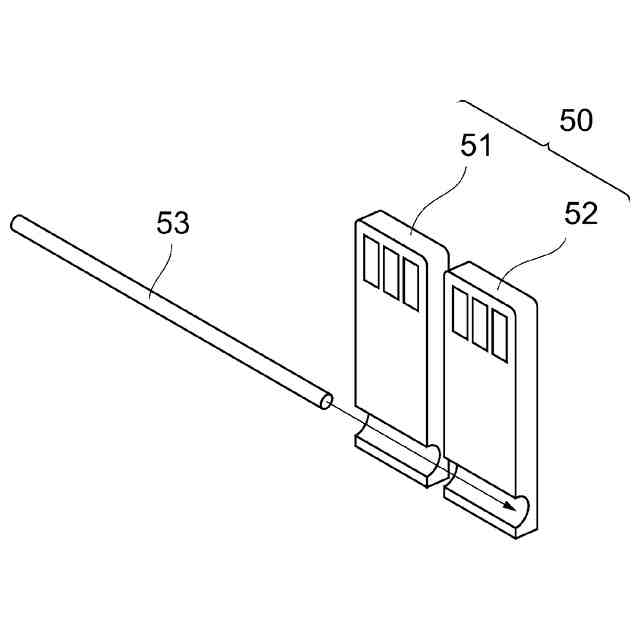

図５Ｂは、電子キー操作装置のうち、中間部材及び回転軸のみを斜視図で示している。
図６Ａは、押圧部材及び位置設定部の分解図を示している。
図６Ｂは、押圧部材及び位置設定部の組立図を示している。
図７は、電子キー操作装置の内部構造の１つの実施形態のＺ軸に垂直な平面への投影図を概念的に示している。
図８は、電子キー操作装置の最終組立工程を概略的に示している。
図９は、電子キーの長手方向に沿って、解錠ボタン及び施錠ボタンが並んでいる場合の、位置設定部における第１及び第２の押圧部材の設定された位置を示している。
図１０は、解錠ボタン及び施錠ボタンが電子キーの長手方向に対して斜めに位置して並んでいる場合の、位置設定部における第１及び第２の押圧部材の設定された位置を示している。
図１１は、解錠ボタン及び施錠ボタンが電子キーの長手方向に対して垂直方向に隣り合って並んでいる場合の電子キーを概念的に示している。
図１２は、図１１の電子キーの解錠ボタン及び施錠ボタンを押すことができる電子キー操作装置の内部構造の１つの実施形態について、Ｚ軸に垂直な平面への投影図を概念的に示している。
図１３は、図１１の電子キーの解錠ボタン及び施錠ボタンを押す場合の、図１２の実施形態の位置設定部における第１及び第２の押圧部材の設定された位置を示している。
図１４は、図１３とは異なる電子キーの解錠ボタン及び施錠ボタンを押す場合の、図１２の実施形態の位置設定部における第１及び第２の押圧部材の設定された位置を示している。
図１５は、図１３とは異なる電子キーの解錠ボタン及び施錠ボタンを押す場合の、図１２の実施形態の位置設定部における第１及び第２の押圧部材の設定された位置を示している。
図１６は、電子キー操作装置の位置設定部の他の実施形態を示しており、図１６に記載の実施形態では図３等に記載の実施形態における中間部材に位置設定部が設けられている。
図１７は、図１６の実施形態において電子キー操作装置の動作を概念的に示している。
図１８は、他の実施形態において電子キー操作装置の動作を概念的に示している。
図１９は、電子キー操作装置の電子キー収容部に、電子キー収容ケースに入れられた電子キーを収容する１つの実施形態を示している。
図２０は、図１９の実施形態で用いられる電子キー収容ケースの詳細を、電子キーを入れた状態で概略的に示している。
図２１Ａは、電子キー操作装置の電子キー収容部に電子キー収容ケースを用いずに電子キーを収容する１つの実施形態において、電子キー収容部が閉じた状態を示している。
図２１Ｂは、図２１Ａの実施形態において、電子キー収容部が開いた状態を示している。
図２１Ｃは、図２１Ａの実施形態において、電子キー収容部から電子キーを取り外した状態を示している。
図２２は、第１実施形態の電子キー操作装置において、解錠ボタン及び施錠ボタンが電子キーの長手方向に対して様々な位置に並んでいる場合の位置設定部と電子キーとの位置関係を概念的に示している。

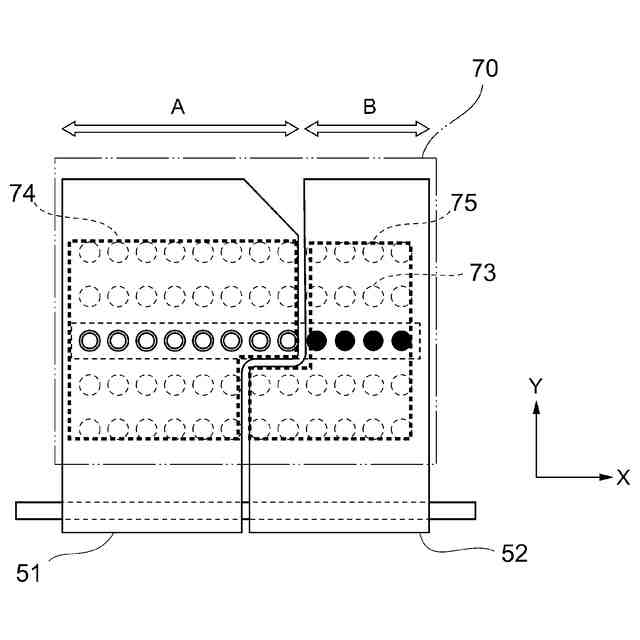

図２３Ａは、第８実施形態の電子キー操作装置の内部構造の１つの実施形態について、Ｚ軸に垂直な平面への投影図を概念的に示している。
図２３Ｂは、図２３Ａの電子キー操作装置において、第１の中間部材及び第２の中間部材を、第１方向において位置を交換した場合を概念的に示している。
図２４Ａは、第２実施形態についての位置設定部における第１の部分及び第２の部分の範囲を概念的に示している。
図２４Ｂは、第８実施形態についての位置設定部における第１の部分及び第２の部分の範囲を概念的に示している。
図２４Ｃは、図２４Ｂの第８実施形態について、第１の中間部材及び第２の中間部材を、第１方向において位置を交換した場合の第１の部分及び第２の部分の範囲を概念的に示している。
図２５は、中間部材が取り付けられた回転軸を回転軸ホルダに差し込む工程を概念的に示している。
図２６は、固定用治具及び回転軸差込治具を用いて回転軸を回転軸ホルダに差し込む工程を概念的に示している。
図２７は、固定用治具及び回転軸差込治具を用いて回転軸を回転軸ホルダに差し込む工程を断面図を用いて概念的に示している。
図２８Ａは、中間部材用治具を用いて第１実施形態の電子キー操作装置を製造する場合の工程を概念的に示している。
図２８Ｂは、中間部材用治具を用いて第８実施形態の電子キー操作装置を製造する場合の工程を概念的に示している。
図２８Ｃは、図２８Ｂの場合とは中間部材の位置を入れ替えた場合に、中間部材用治具を用いて第８実施形態の電子キー操作装置を製造する場合の工程を概念的に示している。
図２９は、位置設定部用治具を用いて電子キー操作装置を製造する場合の工程を概念的に示している。
【発明を実施するための形態】
【００１０】
本発明を以下の実施形態を例として具体的に説明をするが、本発明はこれによって限定されるものではない。本明細書における各装置、機構、手段等について特に詳細な言及がない場合には、これらについては当業者であれば周知の機械的装置、機構、手段等を用いることができる。各実施形態は、当業者が通常の知識に基づいて組み合わせることが可能であり、各実施形態について特記していない構成については、他の実施形態と同じ構成又はその実施形態に適した構成を有することができる。断面図において、他の部材と識別しやすくするために各部材の断面を様々な斜線で表しているが、これらの斜線の差異は、その部材の材質、形状等の差異を表すものではない。また、斜視図においても、他の部材と識別しやすくするために各部材を色又はドットで表しているが、これらの差異も、その部材の材質、形状等の差異を表すものではない。
（【００１１】以降は省略されています）
