公開番号2025113290
公報種別公開特許公報(A)
公開日2025-08-01
出願番号2025081395,2024043488
出願日2025-05-14,2017-08-02
発明の名称表示装置
出願人株式会社半導体エネルギー研究所
代理人
主分類G09F 9/30 20060101AFI20250725BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】狭額縁の表示装置を提供する。または認識性の高い表示装置を提供する。または
低消費電力の表示装置を提供する。または新規な表示装置を提供する。

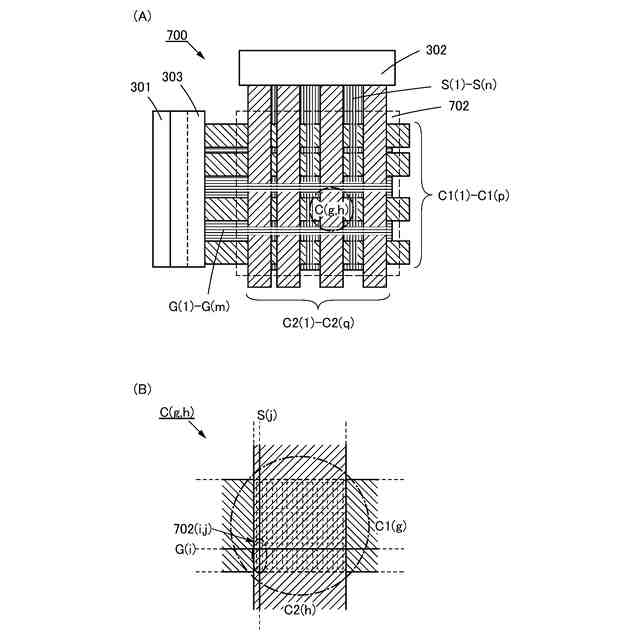

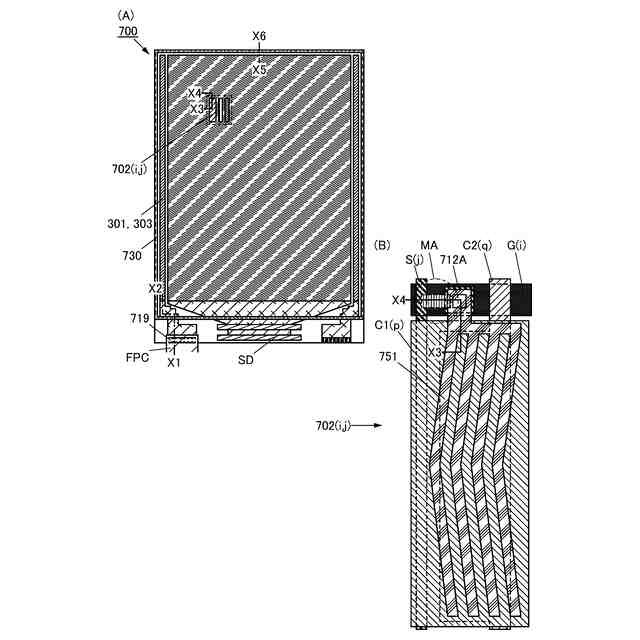

【解決手段】第1のトランジスタを有するゲートドライバと、チャネル形成領域に金属酸
化物を含む第2のトランジスタを有するコモンドライバとを積層した、スタック構造を有
する構成に想到した。ゲートドライバはコモンドライバよりも専有面積が広いため、ゲー
トドライバの一部を、コモンドライバと同じ平面に形成してもよい。

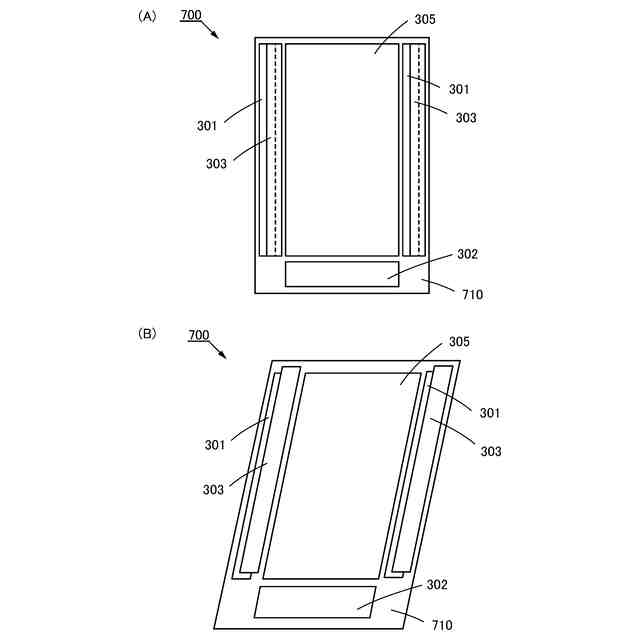

【選択図】図1
特許請求の範囲【請求項１】
第１の基板上に第１の駆動回路を有し、
前記第１の基板上に第１の配線を有し、
前記第１の駆動回路上に絶縁膜を有し、
前記絶縁膜上に第２の駆動回路を有し、
前記絶縁膜上に第２の配線を有し、
前記第１の駆動回路は、第１のトランジスタを有し、
前記第２の駆動回路は、第２のトランジスタを有し、
前記第１のトランジスタのソースまたはドレインは、前記第１の配線と電気的に接続し、
前記第２のトランジスタのソースまたはドレインは、前記第２の配線と電気的に接続し、
前記第１のトランジスタは、チャネル形成領域に金属酸化物を含み、
前記第２のトランジスタは、チャネル形成領域に金属酸化物を含み、
前記第１の駆動回路は、前記第２の駆動回路と重なる領域を有する表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、物、方法、または、製造方法に関する。特に、本発明の一態様は、半導体装置
、発光装置、表示装置、電子機器、照明装置、それらの駆動方法、またはそれらの作製方
法に関する。または、表示装置を備える電子機器、発光装置、照明装置、またはそれらの
作製方法に関する。
続きを表示（約 1,900 文字）【０００２】
なお、本明細書等において、半導体装置とは、半導体特性を利用することで機能しうる装
置全般を指す。トランジスタ、半導体回路、演算装置、記憶装置等は半導体装置の一態様
である。また、撮発光装置、表示装置、電子機器、照明装置および電子機器は半導体装置
を有している場合がある。
【背景技術】
【０００３】

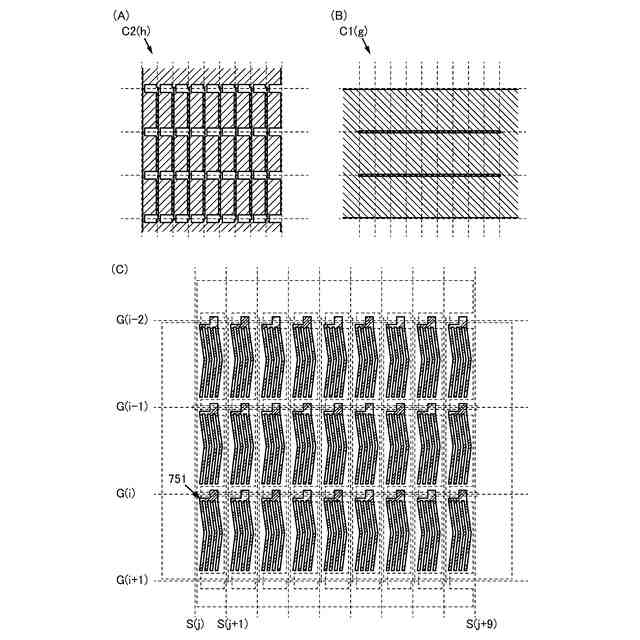

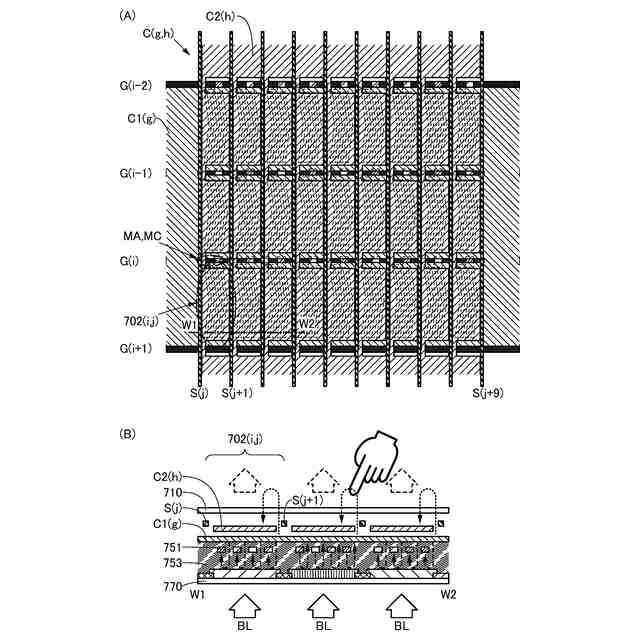

ハイエンドのスマートフォン等に使われる高精細パネルは、見た目の印象を良くするため
に、狭額縁であることが要求されている。例えば、ＬＴＰＳ（ＬｏｗＴｅｍｐｅｒａｔ
ｕｒｅＰｏｌｙ－Ｓｉｌｉｃｏｎ）をバックプレーンに用いた高精細インセルタッチパ
ネル内蔵型液晶表示装置（ＬＣＤ）において、タッチセンサー用のコモンドライバ回路と
ゲートドライバ回路を、パネル長辺側の両側に配置して額縁幅を狭くする手法が検討され
ている（特許文献１）。
【０００４】
しかし、インセルタッチパネル内蔵ＬＣＤにおいて更なる高精細化が進むと、ゲート線の
数が増加し、それに伴ってゲートドライバ内部のシフトレジスタやバッファの数が増加し
てしまうため、ゲートドライバの動作周波数が高くなってしまうという問題が生じる。ま
た、ゲートドライバのレイアウト面積が大きくなり、狭額縁の実現が困難になってしまう
。
【先行技術文献】
【特許文献】
【０００５】
特開２００３－１５２１９１
【発明の概要】
【発明が解決しようとする課題】
【０００６】
そこで、本発明の一態様は、狭額縁の表示装置を提供することを目的の一つとする。また
は、認識性の高い表示装置を提供することを目的の一つとする。または、低消費電力の表
示装置を提供することを目的の一つとする。または、新規な表示装置を提供することを目
的の一つとする。または上記表示装置（表示パネル）を備えた電子機器を提供することを
目的の一つとする。または、新規な電子機器を提供することを目的の一つとする。
【０００７】
なお、これらの課題の記載は、他の課題の存在を妨げるものではない。本発明の一態様は
、これらの課題の全てを解決する必要はないものとする。また、上記以外の課題は、明細
書等の記載から自ずと明らかになるものであり、明細書等の記載から上記以外の課題を抽
出することが可能である。
【課題を解決するための手段】
【０００８】

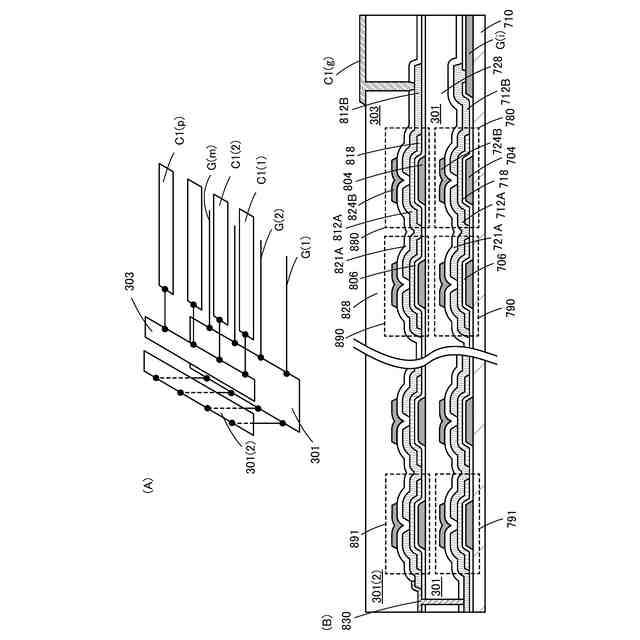

本発明の一態様は、第１の基板上の第１の駆動回路及び第１の配線と、第１の駆動回路上
の絶縁膜と、絶縁膜上の第２の駆動回路及び第２の配線を有し、第１の駆動回路は第１の
トランジスタを有し、第２の駆動回路は第２のトランジスタを有し、第１のトランジスタ
のソース及びドレインの一つは、第１の配線と電気的に接続し、第２のトランジスタのソ
ース及びドレインの一つは第２の配線と電気的に接続し、第２のトランジスタはチャネル
形成領域に金属酸化物を含み、第１の基板の表面に垂直な方向において、第１の駆動回路
と第２の駆動回路の少なくとも一部が重なり、第１の駆動回路はゲートドライバを構成し
、第２の駆動回路はコモンドライバを構成する表示装置である。
【０００９】
第１のトランジスタは、チャネル形成領域に金属酸化物を含んでいてもよい。
【００１０】
また、本発明の他の一態様は、第１の基板上の第１の駆動回路及び第１の配線と、第１の
駆動回路上の絶縁膜と、絶縁膜上の第２の駆動回路、第３の駆動回路、及び第２の配線と
を有し、第１の駆動回路は第１のトランジスタを有し、第２の駆動回路は第２のトランジ
スタを有し、第３の駆動回路は第３のトランジスタを有し、第１のトランジスタのソース
及びドレインの一つは、第１の配線と電気的に接続し、第２のトランジスタのソース及び
ドレインの一つは第２の配線と電気的に接続し、第２のトランジスタはチャネル形成領域
に金属酸化物を含み、第１の基板の表面に垂直な方向において、第１の駆動回路と第２の
駆動回路の少なくとも一部が重なり、第１の駆動回路と第３の駆動回路の少なくとも一部
が重なり、第１の駆動回路と第３の駆動回路はゲートドライバを構成し、第２の駆動回路
はコモンドライバを構成する表示装置である。
（【００１１】以降は省略されています）
