公開番号2025112314
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2025066288,2022521523
出願日2025-04-14,2020-10-08
発明の名称カメラアクチュエータおよびこれを含むカメラ装置
出願人エルジーイノテックカンパニーリミテッド
代理人個人,個人,個人,個人,個人,個人,個人
主分類G02B 7/04 20210101AFI20250724BHJP(光学)
要約【課題】超小型および高解像カメラに適用可能なカメラアクチュエータおよびこれを含むカメラ装置を提供する。

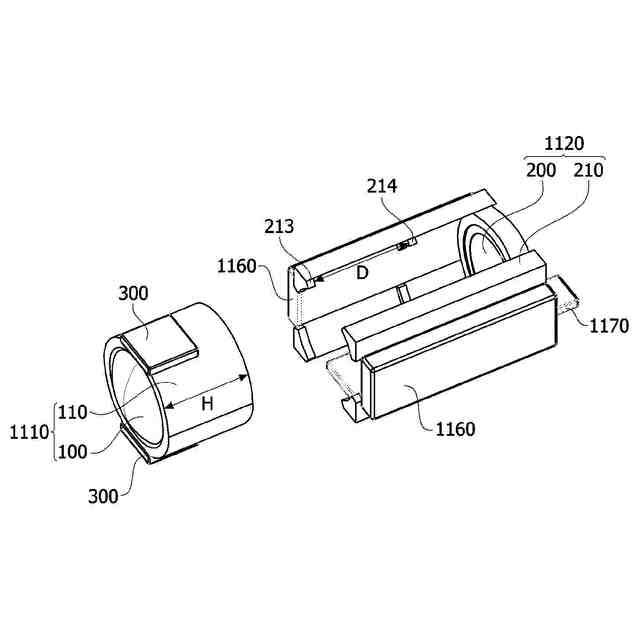

【解決手段】カメラ装置はベース、ベース内に配置され、第1レンズ群100および第1レンズ群が固定された第1レンズ支持ユニット110を含む第1レンズアッシー1110、ベース内に配置され、第2レンズ群200および第2レンズ群が固定された第2レンズ支持ユニット210を含む第2レンズアッシー1120、第2レンズアッシーを移動させる駆動部を含み、第2レンズ支持ユニットの内壁には第2レンズ支持ユニットの移動方向に沿って第1レンズアッシーの高さHより大きな間隔Dで離隔した第1ストッパー部材213および第2ストッパー部材214が形成され、第1レンズアッシーは第2レンズ支持ユニット内で第1ストッパー部材および第2ストッパー部材の間に収容され、第2レンズアッシーはベース内で第1レンズアッシーとともに移動する。
【選択図】図8
特許請求の範囲【請求項１】
ベース、
前記ベース内に配置され、第１レンズ群および前記第１レンズ群が固定された第１レン
ズ支持ユニットを含む第１レンズアッシー、
前記ベース内に配置され、第２レンズ群および前記第２レンズ群が固定された第２レン
ズ支持ユニットを含む第２レンズアッシー、そして
前記第２レンズアッシーを移動させる駆動部を含み、
前記第２レンズ支持ユニットの内壁には前記第２レンズ支持ユニットの移動方向に沿っ
て前記第１レンズアッシーの高さより大きな間隔で離隔した第１ストッパー部材および第
２ストッパー部材が形成され、
前記第１レンズアッシーは前記第２レンズ支持ユニット内で前記第１ストッパー部材お
よび前記第２ストッパー部材の間に収容され、
前記第２レンズアッシーは前記ベース内で前記第１レンズアッシーとともに移動する、
カメラ装置。
続きを表示（約 2,000 文字）【請求項２】
前記駆動部は、
前記ベースの第１内側壁および前記第１内側壁と対向する前記ベースの第２内側壁のう
ち少なくとも一つに配置されるコイル駆動部、そして
前記コイル駆動部と向かい合うように前記第２レンズ支持ユニットに配置されたマグネ
ット駆動部を含み、
前記第２レンズアッシーは前記コイル駆動部と前記マグネット駆動部間の相互作用によ
って前記第１内側壁および前記第２内側壁に沿って移動する、請求項１に記載のカメラ装
置。
【請求項３】
前記第１レンズアッシーに配置されたマグネット、そして
前記マグネットと向かい合うように配置された前記ベースの一面で所定間隔をなしなが
ら固定された第１ヨークおよび第２ヨークをさらに含み、
前記第２レンズアッシーの位置により前記マグネットと前記第１ヨーク間に引力が作用
するか前記マグネットと前記第２ヨーク間に引力が作用する、請求項２に記載のカメラ装
置。
【請求項４】
第１ズーミングモードでは第１方向に沿って前記第２レンズアッシーとともに移動した
前記第１レンズアッシーの前記マグネットと前記第１ヨーク間に引力が作用し、
第２ズーミングモードでは前記第１方向の反対の第２方向に沿って前記第２レンズアッ
シーとともに移動した前記第１レンズアッシーの前記マグネットと前記第２ヨーク間に引
力が作用する、請求項３に記載のカメラ装置。
【請求項５】
前記マグネットと前記第１ヨーク間に作用した引力によって前記第１レンズアッシーが
前記第１ストッパー部材に接触するまで前記第１レンズアッシーは前記第１方向に沿って
さらに移動し、
前記マグネットと前記第２ヨーク間に作用した引力によって前記第１レンズアッシーが
前記第２ストッパー部材に接触するまで前記第１レンズアッシーは前記第２方向に沿って
さらに移動する、請求項４に記載のカメラ装置。
【請求項６】
前記第１レンズアッシーが前記第１ストッパー部材に接触した状態または前記第１レン
ズアッシーが前記第２ストッパー部材に接触した状態で前記第２レンズアッシーがフォー
カシングを遂行する、請求項５に記載のカメラ装置。
【請求項７】
前記ベースの第１内側壁および第２内側壁のうち少なくとも一つに隣接するようにガイ
ド部が配置され、
前記第２レンズ支持ユニットの外周面には前記ガイド部に対応する溝部が形成され、
前記ガイド部および前記溝部間にボールが配置された、請求項１に記載のカメラ装置。
【請求項８】
光軸に平行になるように前記ベースに固定されたガイドピンをさらに含み、
前記第２レンズ支持ユニットは前記ガイドピンに沿って移動する、請求項１に記載のカ
メラ装置。
【請求項９】
物体（ｏｂｊｅｃｔ）側から像（ｉｍａｇｅ）側に順次配置され、複数のレンズを含む
第１レンズ群および第２レンズ群を含み、
前記第１レンズ群は、像側に対して固定であり、
前記第２レンズ群は、光軸方向に移動可能であり、
無限（ｉｎｆｉｎｉｔｙ）焦点から最短焦点に移動時に前記第１レンズ群と前記第２レ
ンズ群の間の離隔間隔が増加し、
前記第１レンズ群は、正（＋）の屈折力を有し、
前記第２レンズ群は、負（－）の屈折力を有し、
ＴＴＬ（ｔｏｔａｌｔｒａｃｋｌｅｎｇｔｈ）は７［ｍｍ］より小さい範囲で固定
され、
前記無限焦点から前記最短焦点にフォーカシング（ｆｏｃｕｓｉｎｇ）時の前記第２レ
ンズ群の移動ストロークは０．０２ｍｍ以内である、光学系。
【請求項１０】
基板；
前記基板の上部に配置されるセンサ；
前記基板の上部に配置され、内部空間を含むハウジング；
少なくとも１枚のレンズを含み、前記ハウジングに結合される第１レンズアッシー；
少なくとも１枚のレンズを含み、前記内部空間に収容されて前記ハウジングに結合され
る第２レンズアッシー；および
前記第２レンズアッシーを光軸方向に沿って移動させたり、前記ハウジングを前記光軸
に垂直な方向に沿って移動させる駆動部；を含み、
前記駆動部は、
前記ハウジングに結合されるマグネット；
前記マグネットに対向して配置され、前記第２レンズアッシーの少なくとも一側に結合
する第１コイル；および
前記マグネットに対向して配置され、前記ハウジングの一側に結合する第２コイル；を
含む、カメラモジュール。

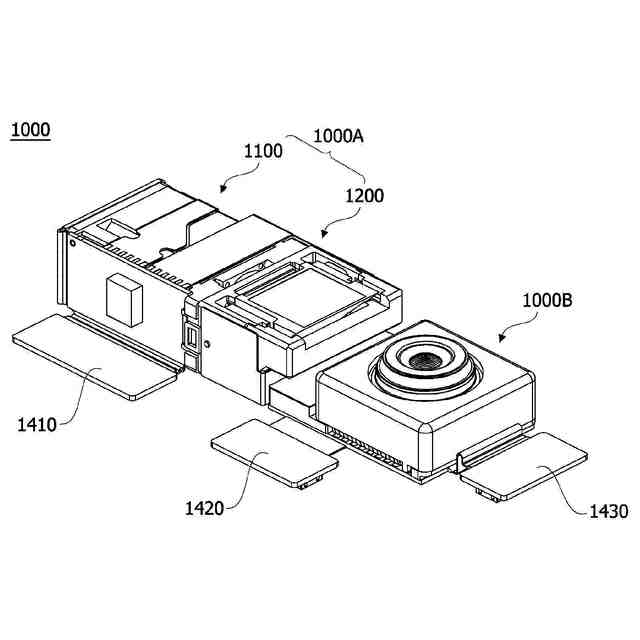

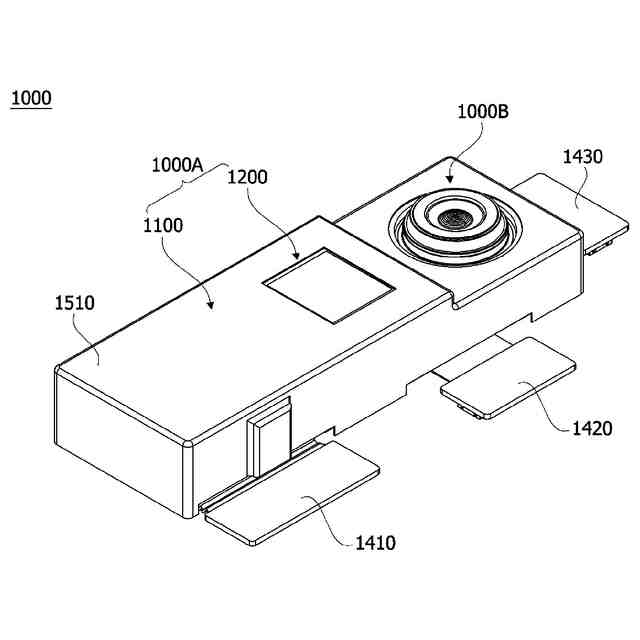

発明の詳細な説明【技術分野】
【０００１】
本発明はカメラアクチュエータおよびこれを含むカメラ装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
カメラは被写体を写真や動画に撮影する装置であり、携帯用デバイス、ドローン、車両
などに装着されている。カメラ装置は映像の品質を高めるために使用者の動きによるイメ
ージの振れを補正または防止する映像安定化（ＩｍａｇｅＳｔａｂｉｌｉｚａｔｉｏｎ
、ＩＳ）機能、イメージセンサとレンズ間の間隔を自動調節してレンズの焦点距離を整列
するオートフォーカシング（ＡｕｔｏＦｏｃｕｓｉｎｇ、ＡＦ）機能、ズームレンズ（
ｚｏｏｍｌｅｎｓ）を通じて遠距離の被写体の倍率を増加または減少させて撮影するズ
ーミング（ｚｏｏｍｉｎｇ）機能を有することができる。
【０００３】
一方、カメラモジュールでズーミング（ｚｏｏｍｉｎｇ）機能のためにズームアクチュ
エータ（ａｃｔｕａｔｏｒ）を利用するが、アクチュエータの機構的動きによってレンズ
移動時に摩擦トルクが発生しており、このような摩擦トルクによって駆動力の減少、消費
電力の増加または制御特性の低下などの技術的問題点が発生している。
【０００４】
特にカメラモジュールで複数のズームレンズ群（ｚｏｏｍｌｅｎｓｇｒｏｕｐ）を
利用して最上の光学的特性を出すためには、複数のレンズ群間のアライメント（ａｌｉｇ
ｎ）と複数のレンズ群とイメージセンサがよくアライメントされなければならないが、レ
ンズ群間の球面中心が光軸から離脱するディセンター（ｄｅｃｅｎｔｅｒ）やレンズ傾き
現象であるチルト（ｔｉｌｔ）、レンズ群とイメージセンサの中心軸がアライメントされ
ない現象が発生する場合、画角が変わったり焦点の離脱が発生して画質や解像力に悪影響
を与えることになる。
【０００５】
また、カメラ装置内にズーミング機能、ＡＦ機能およびＯＩＳ機能がすべて含まれる場
合、ＯＩＳ用マグネット、ズーミング用マグネット、ＡＦ用マグネットが互いに近接する
ように配置されて磁界の干渉を引き起こす問題もある。
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明が解決しようとする技術的課題は、超スリム、超小型および高解像カメラに適用
可能なカメラアクチュエータおよびこれを含むカメラ装置を提供することである。
【０００７】
本発明が解決しようとする技術的課題は、レンズ群間のアライメントを維持しつつ、精
巧にズーミングおよびＡＦを遂行できるカメラアクチュエータおよびこれを含むカメラ装
置を提供することである。
【０００８】
本発明が解決しようとする技術的課題は、固定ズーム光学系においてオートフォーカシ
ング機能を提供することである。
【０００９】
本発明が解決しようとする技術的課題は、固定ズーム光学系で手振れ防止機能を提供す
ることである。
【００１０】
本発明が解決しようとする技術的課題は、ＴＴＬが固定される固定ズーム光学系を提供
することである。
【課題を解決するための手段】
（【００１１】以降は省略されています）
