特許ウォッチ

公開番号2025111594
公報種別公開特許公報(A)
公開日2025-07-30
出願番号2025069704,2022509570
出願日2025-04-21,2020-08-13
発明の名称WTRU支援型位置決め
出願人インターデイジタルパテントホールディングスインコーポレイテッド
代理人弁理士法人谷・阿部特許事務所
主分類H04W 64/00 20090101AFI20250723BHJP(電気通信技術)
要約【課題】位置決め及び/又はサイドリンク通信と関連付けられたシステム、方法、及び手段を提供する
【解決手段】WTRUは、WTRU又はターゲットWTRUと関連付けられたパラメータを追跡し得る。パラメータは、位置決め及び/又はサイドリンク通信と関連付けられ得る。WTRUは、ターゲットWTRUへの参照信号の送信のための構成を受信し、1つ以上の構成されたサイドリンクリソース上で1つ以上の参照信号を送信し、それぞれのターゲットWTRUからそれぞれの測定報告を受信し、受信されたターゲットWTRUの測定値をネットワークエンティティに送るように構成され、受信された測定値の各々を送り、条件が満たされている場合、受信された測定値を送り、例えば、第1のターゲットWTRUからの第1の測定報告と関連付けられた第1の測定値が第1の閾値を超える場合、第1の測定値をネットワークエンティティに送り得る。

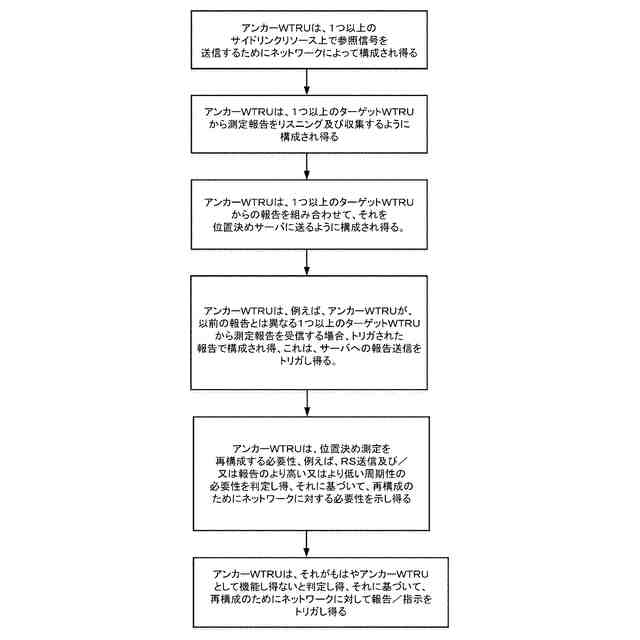

【選択図】図6
特許請求の範囲【請求項１】
測定無線送受信ユニット（ＷＴＲＵ）であって、
参照ＷＴＲＵに関連付けられた位置決め構成情報を受信し、
基地局に関連付けられた第１のスロットタイミングを決定し、
前記参照ＷＴＲＵに関連付けられた第２のスロットタイミングを決定し、
前記第１のスロットタイミングと前記第２のスロットタイミングとに基づいて参照信号時間差を決定し、
前記基地局を介して位置決めサーバに前記参照信号時間差を報告する
ように構成されたプロセッサ
を備えたことを特徴とする測定ＷＴＲＵ。
続きを表示（約 1,200 文字）【請求項２】
前記プロセッサは、
前記基地局から同期信号を受信し、前記基地局に関連付けられた前記第１のスロットタイミングは、前記同期信号に基づいて決定される
ようにさらに構成されることを特徴とする請求項１に記載の測定ＷＴＲＵ。
【請求項３】
前記プロセッサは、
前記参照ＷＴＲＵから参照信号を受信し、前記参照ＷＴＲＵに関連付けられた前記第２のスロットタイミングは、前記受信した同期信号に基づいて決定される
ようにさらに構成されることを特徴とする請求項１に記載の測定ＷＴＲＵ。
【請求項４】
前記参照信号は、位置決め参照信号（ＰＲＳ）であり、前記プロセッサは、
ＰＲＳ構成情報を受信し、前記ＰＲＳは、前記ＰＲＳ構成情報に基づいて受信される
ようにさらに構成されることを特徴とする請求項３に記載の測定ＷＴＲＵ。
【請求項５】
前記ＰＲＳ構成情報は、前記ＰＲＳに関連付けられたスケジュールされたリソース、ガードリソース、または、前記ＰＲＳを受信することに関連付けられたビーム、のうちの１つまたは複数を示すことを特徴とする請求項４に記載の測定ＷＴＲＵ。
【請求項６】
前記位置決め構成情報は、サウンディング参照信号（ＳＲＳ）パターン、ＳＲＳリソース、またはタイミングアドバンス（ＴＡ）値のうちの１つまたは複数を含むことを特徴とする請求項１に記載の測定ＷＴＲＵ。
【請求項７】
前記位置決め構成情報が前記ＴＡ値を含むという条件のもと、前記プロセッサは、
前記第２のスロットタイミングと前記ＴＡ値とに基づいて調整された第２のスロットタイミングを決定し、前記参照信号時間差は、前記調整された第２のスロットタイミングに基づいてさらに決定される
ようにさらに構成されることを特徴とする請求項６に記載の測定ＷＴＲＵ。
【請求項８】
前記参照信号時間差は、前記測定ＷＴＲＵによって行われる計算に基づいて決定されることを特徴とする請求項１に記載の測定ＷＴＲＵ。
【請求項９】
前記位置決め構成情報は、専用の無線リソース制御（ＲＲＣ）シグナリングを介して受信されることを特徴とする請求項１に記載の測定ＷＴＲＵ。
【請求項１０】
参照無線送受信ユニット（ＷＴＲＵ）に関連付けられた位置決め構成情報を受信することと、
基地局に関連付けられた第１のスロットタイミングを決定することと、
前記参照ＷＴＲＵに関連付けられた第２のスロットタイミングを決定することと、
前記第１のスロットタイミングと前記第２のスロットタイミングとに基づいて参照信号時間差を決定することと、
前記基地局を介して位置決めサーバに前記参照信号時間差を報告することと
を備えることを特徴とする方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、２０１９年８月１５日に出願された米国特許仮出願第６２／８８７，２１５号の利益を主張するものであり、その開示は、参照によりその全体が本明細書に組み込まれる。
続きを表示（約 5,400 文字）【背景技術】
【０００２】
位置決めの目的は、ＷＴＲＵの地理的位置を判定することであり得る。位置は、オペレータ、加入者、若しくは第三者のサービスプロバイダのための無線リソース管理、又は位置ベースのサービス及びアプリケーションなどの内部Ｅ－ＵＴＲＡＮ機能をサポートするために使用され得る。これらのサービス及びアプリケーションの例としては、緊急コールサポート（例えば、ＥＰＳを介したＩＭＳ緊急コールをサポートするため、又はＥ－９１１規制要件を満たすための）、ＧｏｏｇｌｅＭａｐｓ、ターゲットを絞った広告などが挙げられ得る。
【発明の概要】
【０００３】
本明細書では、位置決め及び／又はサイドリンク通信と関連付けられたシステム、方法、及び手段が開示される。アンカーＷＴＲＵなどの無線送信／受信ユニット（wireless transmit/receive unit、ＷＴＲＵ）は、ＷＴＲＵ又は他のＷＴＲＵ（例えば、ターゲットＷＴＲＵ）と関連付けられた１つ以上のパラメータを追跡し得る。１つ以上のパラメータは、位置決め及び／又はサイドリンク通信と関連付けられ得る。ＷＴＲＵは、ターゲットＷＴＲＵへの参照信号（例えば、サイドリンク同期信号）の送信と関連付けられた構成を受信し得る。ＷＴＲＵは、ｇＮＢ、ｅＮＢ、基地局、位置決めサーバなどのネットワークエンティティからの構成を受信し得る。構成は、以下のうちの１つ以上を示す、かつ／又は含み得る：それぞれのターゲットＷＴＲＵに対するそれぞれのターゲットＷＴＲＵ識別子、サイドリンクリソース、１つ以上の閾値、送信電力、又は空間情報（例えば、送信ビーム情報、例えば、ビームの数、ビームＩＤなど）。ＷＴＲＵは、サイドリンクリソースのうちの１つ以上で１つ以上の参照信号を送信し得る。ＷＴＲＵは、それぞれのターゲットＷＴＲＵからそれぞれの測定報告を監視及び／又は受信し得る（例えば、ターゲットＷＴＲＵは、ＷＴＲＵによって送信された参照信号を受信し、参照信号と関連付けられた測定値を用いて関連する測定報告をＷＴＲＵに送り得る）。ＷＴＲＵは、受信されたターゲットＷＴＲＵの測定値をネットワークエンティティに送るように構成され得る。ＷＴＲＵは、受信された測定値の各々を送り得、例えば、ＷＴＲＵは、複数のターゲットＷＴＲＵからの測定値（例えば、それらの測定値は、例えば、本明細書に開示されるように閾値を超える）を含むグループ報告を送り得る。ＷＴＲＵは、条件が満たされている場合、受信された測定値を送り得る。第１のターゲットＷＴＲＵからの第１の測定報告と関連付けられた第１の測定値が第１の閾値を超える場合、ＷＴＲＵは、第１の測定値をネットワークエンティティに送り得る。第１のターゲットＷＴＲＵからの第１の測定報告と関連付けられた第１の測定値が第１の閾値を超えない場合、ＷＴＲＵは、第１の測定値をネットワークエンティティに送らなくてもよい。ＷＴＲＵは、第１の測定値が第１のターゲットＷＴＲＵと関連付けられた以前の値をある量だけ超える場合、第１の測定値が第１の閾値を超えると判定し得る。
【０００４】
ＷＴＲＵは、（例えば、ネットワークエンティティに対して）アンカーＷＴＲＵとしての機能を果たすことができないか、又はもはやその機能を果たすことができないことを示し得る。ＷＴＲＵは、その位置が大きく変化していてターゲットＷＴＲＵを監視することができなくなり、かつ／又はＷＴＲＵは、ある閾値数のネットワークデバイス（例えば、ｇＮＢ、ｅＮＢ、基地局など）をリスニングすることができない可能性があると判定し得る。判定に基づいて、ＷＴＲＵは、判定された条件が満たされていることを示す指示をネットワークエンティティに送り得る。ＷＴＲＵは、指示を送ることに基づいて、アンカーＷＴＲＵとしてのその機能を停止し得る。ＷＴＲＵは、（例えば、ＷＴＲＵによって送られた指示に応答して）ネットワークエンティティからの指示を受信することに基づいて、アンカーＷＴＲＵとしてのその機能を停止し得る。
【０００５】
ＷＴＲＵは、関連するターゲットＷＴＲＵによる測定及び／若しくは報告、並びに／又はＷＴＲＵによる監視及び／若しくは報告の速度及び／若しくは周期性の変化を示す指示を（例えば、ネットワークエンティティに）送るかどうかを判定するように構成され得る。指示（例えば、ネットワークエンティティへの要求）は、ターゲットＷＴＲＵによる測定及び／若しくは報告の速度並びに／又は周期性の変化が必要であり、かつ／あるいはＷＴＲＵによる監視及び／若しくは報告の速度並びに／又は周期性の変化が必要であることを示し得る（例えば、変化したパラメータは、測定、報告、及び／又は監視と称され得る）。ネットワークエンティティは、ＷＴＲＵに、（例えば、ＷＴＲＵからの指示を受信することに応答して）測定、報告、及び／若しくは監視の速度並びに／又は周期性を変化させるための指示を送り得る。ＷＴＲＵは、そのような指示を、測定、報告、及び／若しくは監視の速度並びに／又は周期性を変化させていることを通知として送り得る。ＷＴＲＵは、ターゲットＷＴＲＵとの通信を介して測定及び／又は報告を変化させ得る。ＷＴＲＵは、ターゲットＷＴＲＵと関連付けられた１つ以上の測定値がどれだけ変化しているかに基づいて、測定、報告、及び／若しくは監視の速度並びに／又は周期性を変化させるための決定を行い得る。ＷＴＲＵは、ＷＴＲＵが、ターゲットＷＴＲＵと関連付けられた１つ以上の測定値がある数の期間にわたって第１の量を超えて変化していないと判定する場合、測定、報告、及び／若しくは監視の速度又は周期性を減少させるための指示を送り得る。ＷＴＲＵは、ＷＴＲＵが、ターゲットＷＴＲＵと関連付けられた１つ以上の測定値がある数の期間にわたって第２の量を超えて変化していると判定する場合、測定、報告、及び／若しくは監視の速度又は周期性を増加させるための指示を送り得る。ＷＴＲＵは、ＷＴＲＵの位置が閾値よりも多く変化しているかどうかに基づいて、測定、報告、及び／若しくは監視の速度並びに／又は周期性を変化させるための決定を行い得る。例えば、ＷＴＲＵの位置が閾値よりも多く変化している場合、ＷＴＲＵは、ネットワークエンティティに指示を送って、測定、報告、及び／若しくは監視の速度又は周期性を増加させ得る。
【０００６】

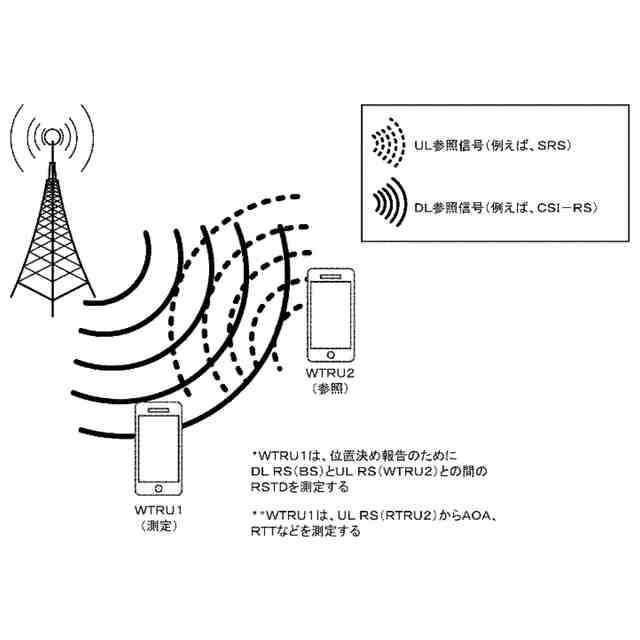

測定用ＷＴＲＵは、以下のうちの１つ以上を実施し得、これは、近隣支援型ＷＲＴＵの位置決めをサポートし得る。測定用ＷＴＲＵは、位置決め構成を受信し得る。位置決め構成は、サウンディング参照信号（sounding reference signal、ＳＲＳ）パターン及び参照ＷＴＲＵのためのＳＲＳ送信のリソース配分の指示を含み得る。測定用ＷＴＲＵは、参照ＷＴＲＵのタイミングアドバンスの指示を（例えば、構成の一部として）受信し得る。測定用ＷＴＲＵは、例えば、ネットワークノード（例えば、サービング基地局（base station、ＢＳ））の一次同期信号／二次同期信号（primary synchronization signal/secondary synchronization signal、ＰＳＳ／ＳＳＳ）送信を検出することによって、ダウンリンクスロットタイミングを判定し得る。測定用ＷＴＲＵは、参照ＷＴＲＵからのＳＲＳ送信を検出することによって、参照ＷＴＲＵのアップリンクスロットタイミングを判定し得る。測定用ＷＴＲＵが参照ＷＴＲＵのタイミングアドバンス値で構成されている場合、測定用ＷＴＲＵは、測定されたアップリンクスロットタイミングをタイミングアドバンスに合わせて調整し得る。測定用ＷＴＲＵは、ダウンリンク送信とアップリンク送信との間の参照信号時間差（reference signal time difference、ＲＳＴＤ）を判定し得る。測定用ＷＴＲＵは、例えば、物理的又は論理的ネットワークエンティティであり得る位置決めサーバ（例えば、Ｅ－ＳＭＬＣ、ＳＵＰＬＳＬＰ、ＬＭＦなど）にＲＳＴＤ測定値を報告し得る。
【０００７】
ネットワークにより開始されるＷＴＲＵグループの位置決め技術が提供され得る。以下のうちの１つ以上が適用され得る。ＷＴＲＵ（例えば、アンカーＷＴＲＵ）は、ＰＲＳ送信及び報告構成、例えば、サイドリンクリソース、周期性、ターゲットＷＴＲＵＩＤ、閾値などのうちの１つ以上を受信し得る。アンカーＷＴＲＵは、構成されたリソース上のＰＲＳを、例えば、サイドリンクチャネルを使用して１つ以上のターゲットＷＴＲＵに向けて送信し得る。アンカーＷＴＲＵは、例えば、１つ以上のターゲットＷＴＲＵからのサイドリンクチャネルを使用して、構成されたリソース上の位置決め測定報告（例えば、ＲＳＴＤ）を収集し得る。（例えば、以前の測定値に対する）ターゲットＷＴＲＵの測定値の変化が第１の閾値を超える場合、アンカーＷＴＲＵは、測定値を位置決めサーバに報告し得る。（例えば、以前の測定値に対する）測定値の変化が第２の閾値を超える場合、アンカーＷＴＲＵは、測定及び報告の速度を増加させるための再構成要求を位置決めサーバに送り得る。（例えば、以前の測定値に対する）測定値の変化が、ある特定の（例えば、構成された）数の期間にわたって第３の閾値よりも小さい場合、アンカーＷＴＲＵは、測定及び報告の速度を減少させるための再構成要求を位置決めサーバに送り得る。アンカーＷＴＲＵが指定された数のＢＳでダウンリンク測定を実施することができない場合、アンカーＷＴＲＵは、位置決めサーバへの通知をトリガし得る。
【０００８】
自律型ＷＴＲＵグループの位置決め技術が提供され得る。以下のうちの１つ以上が適用され得る。カバレッジ外ＷＴＲＵは、カバレッジ内ＷＴＲＵ又は他のカバレッジ外ＷＴＲＵから受信された参照信号（reference signal、ＲＳ）に対する位置決め測定を実施し得る。カバレッジ外ＷＴＲＵは、カバレッジ外ＷＴＲＵの測定結果（例えば、到着角（angle of arrival、ＡＯＡ）、Ｒｘ－Ｔｘ時間差、ＲＳＲＰなど）を含む報告を参照カバレッジ内又はカバレッジ外ＷＴＲＵに（例えば、事前構成されたサイドリンクリソースを使用して）送り得る。カバレッジ外ＷＴＲＵは、事前構成されたサイドリンクリソース上で、１つ以上の他のカバレッジ外ＷＴＲＵからの測定報告を監視し得る。カバレッジ外ＷＴＲＵは、参照ＷＴＲＵへのカバレッジ外ＷＴＲＵ報告における他のカバレッジ外ＷＴＲＵの測定結果を含み得る。カバレッジ外ＷＴＲＵは、カバレッジ外ＷＴＲＵ自らの参照（例えば、位置、時間など）に関して他のＷＴＲＵの測定結果を導出し、導出された値を使用して、測定値を参照ＷＴＲＵに送り得る。
【０００９】
ＷＴＲＵは、アイドル状態において位置決め測定（例えば、ＯＴＤＯＡ、Ａ－ＧＮＳＳ、Ｅ－ＣＩＤなど）を実施するように構成され得る。以下のうちの１つ以上が適用され得る。ＷＴＲＵは、１つ以上のＷＴＲＵの専用サイドリンクリソースの構成を受信して、位置決め測定を位置決めサーバに中継し得る。構成は、以下のうちの１つ以上を含み得る：サイドリンク対応ＷＴＲＵのリスト、構成されたサイドリンクＷＴＲＵのＤＲＸサイクルのリスト、最大位置決め測定報告遅延、閾値、遅延低減係数値など。ＷＴＲＵは、構成されたリソース上で位置決め測定を実施し得る。位置決め測定値が、（例えば、閾値よりも大きいある値だけ）以前に報告された位置決め測定値とは異なる場合、ＷＴＲＵは、構成された低減係数値だけ最大位置決め測定遅延を低減し得る。ＷＴＲＵは、位置決め測定値を送るために、以下のうちの１つ以上を実施し得る。サイドリンクリソースのうちの１つ以上を使用した合計報告遅延が最大位置決め測定報告遅延よりも小さい場合、ＷＴＲＵは、構成された専用サイドリンクリソースのうちの１つを使用して位置決め測定値を送り得る。サイドリンク対応ＷＴＲＵの構成されたリストが、合計報告遅延が最大位置決め測定報告遅延よりも小さいという条件を満たすことができない場合、ＷＴＲＵは、共通のサイドリンクリソースプールからのリソースを使用して位置決め測定報告を送ることを決定し得る。ＷＴＲＵは、共通のリソースプールを使用して合計報告遅延の要件を満たし得るサイドリンクＷＴＲＵのうちの１つを選択し得る。サイドリンク対応ＷＴＲＵの構成されたリスト内のサイドリンクＷＴＲＵが、共通のリソースプールを使用した合計報告遅延が低減された最大位置決め測定報告遅延よりも小さいという条件を満たす場合、ＷＴＲＵは、例えば、最初に接続状態に遷移することによって、位置決め測定報告を送ることを決定し得る。
【図面の簡単な説明】
【００１０】
更に、図中の同様の参照番号は、同様の要素を示す。
（【００１１】以降は省略されています）
