公開番号2025110778
公報種別公開特許公報(A)
公開日2025-07-29
出願番号2024004817
出願日2024-01-16
発明の名称導電モジュール
出願人矢崎総業株式会社
代理人弁理士法人虎ノ門知的財産事務所
主分類H01M 50/296 20210101AFI20250722BHJP(基本的電気素子)
要約【課題】電池パックの体格の小型化を図ること。
【解決手段】複数の電池セルBCが配列された電池モジュールBMの1つ又は一対の電池セルBCの電極端子BCbに対して物理的且つ電気的に接続させるバスバ10と、それぞれの電池セルBCの電池状態を監視する電池監視装置SBMにそれぞれの電池セルBCの電池状態情報を送る第1回路導体21と、電池監視装置SBMと電池モジュールBMに対する電池管理制御を行う電池管理装置BMSとの間での信号の送受信を担う第2回路導体22と、電池監視装置SBMにコネクタ接続させることで、第1回路導体21から電池監視装置SBMに電池状態情報を送り、かつ、第2回路導体22と電池監視装置SBMとの間で信号を送受信させる第1コネクタ31と、電池管理装置BMSにコネクタ接続させることで、第2回路導体22と電池管理装置BMSとの間で信号を送受信させる第2コネクタ32と、を備えること。
【選択図】図1

特許請求の範囲【請求項１】
複数の電池セルが配列された電池モジュールの１つ又は一対の前記電池セルの電極端子に対して物理的且つ電気的に接続させるバスバと、
それぞれの前記電池セルの電池状態を監視する電池監視装置にそれぞれの電池セルの電池状態情報を送る第１回路導体と、
前記電池監視装置と前記電池モジュールに対する電池管理制御を行う電池管理装置との間での信号の送受信を担う第２回路導体と、
前記電池監視装置にコネクタ接続させることで、前記第１回路導体から前記電池監視装置に前記電池状態情報を送り、かつ、前記第２回路導体と前記電池監視装置との間で信号を送受信させる第１コネクタと、
前記電池管理装置にコネクタ接続させることで、前記第２回路導体と前記電池管理装置との間で信号を送受信させる第２コネクタと、
を備えることを特徴とした導電モジュール。
続きを表示（約 350 文字）【請求項２】
前記第１回路導体と前記第２回路導体とが設けられた回路導体部品を備え、
前記回路導体部品には、前記第１コネクタと前記第２コネクタが物理的且つ電気的に接続されることを特徴とした請求項１に記載の導電モジュール。
【請求項３】
前記第１回路導体としての第１導体パターンと前記第２回路導体としての第２導体パターンとが設けられた回路導体部品を備え、
前記回路導体部品には、前記第１コネクタと前記第２コネクタが物理的且つ電気的に接続されることを特徴とした請求項１に記載の導電モジュール。
【請求項４】
前記第１回路導体は、前記バスバ毎に設けられ、前記バスバを前記電池監視装置に電気接続させることを特徴とした請求項１，２又は３に記載の導電モジュール。

発明の詳細な説明【技術分野】
【０００１】
本発明は、導電モジュールに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、電池パックは、複数の電池セルが配列された電池モジュールと、電池モジュールの安全性を担保するための電池管理制御を行う電池管理装置と、電池モジュールに組み付けられ、かつ、それぞれの電池セルの電池状態を監視する電池監視装置と、電池モジュールに組み付けられた導電モジュールと、電池管理装置と電池監視装置の間で信号の送受信を担う電線等の第２回路導体と、を備える。例えば、導電モジュールは、電池モジュールの１つ又は一対の電池セルの電極端子に対して物理的且つ電気的に接続させるバスバと、それぞれの電池セルの電池状態情報を電池監視装置に送る第１回路導体と、を備える。電池監視装置は、導電モジュールの第１回路導体から受け取った電池状態情報の信号に基づいて電池状態を演算や判定し、その電池状態の監視結果を電池管理装置に第２回路導体を介して送信する。電池管理装置は、電池監視装置から受け取った電池状態の監視結果に基づいて、それぞれの電池セルに対する充放電制御を行ったり、それぞれの電池セルのＳＯＣ（state of charge）の演算を行ったりなどする。この種の電池パックについては、例えば、下記の特許文献１に開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－９５２６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、従来の電池パックにおいては、第１回路導体と第２回路導体がそれぞれに別の部品として用意されている。このため、第１回路導体は、電池モジュールに導電モジュールを組み付けることによって、その電池モジュール上に配索される。一方、第２回路導体は、電池管理装置の設置場所に合わせて、第１回路導体の配索経路と連関することなく、個別の配索経路で電池管理装置まで配索され且つ組み付けられる。このように、従来の電池パックにおいては、電池モジュール上に導電モジュールを設置し且つ固定するための設置スペースとは別に、第２回路導体を電池管理装置まで配策するための配索スペースが第２回路導体を電池モジュール等に固定するための固定構造と共に必要になる。よって、従来の電池パックは、その体格の小型化を図る上で改善の余地がある。
【０００５】
そこで、本発明は、電池パックの体格の小型化が可能な導電モジュールを提供することを、その目的とする。
【課題を解決するための手段】
【０００６】
本発明は、複数の電池セルが配列された電池モジュールの１つ又は一対の前記電池セルの電極端子に対して物理的且つ電気的に接続させるバスバと、それぞれの前記電池セルの電池状態を監視する電池監視装置にそれぞれの電池セルの電池状態情報を送る第１回路導体と、前記電池監視装置と前記電池モジュールに対する電池管理制御を行う電池管理装置との間での信号の送受信を担う第２回路導体と、前記電池監視装置にコネクタ接続させることで、前記第１回路導体から前記電池監視装置に前記電池状態情報を送り、かつ、前記第２回路導体と前記電池監視装置との間で信号を送受信させる第１コネクタと、前記電池管理装置にコネクタ接続させることで、前記第２回路導体と前記電池管理装置との間で信号を送受信させる第２コネクタと、を備えることを特徴とする。
【発明の効果】
【０００７】
このように、本発明に係る導電モジュールは、電池モジュールのそれぞれの電池セルの電池状態情報を電池監視装置に送る第１回路導体と、電池監視装置と電池管理装置との間での信号の送受信を担う第２回路導体と、を備えている。そして、この導電モジュールは、第１回路導体から電池監視装置に電池状態情報を送り、かつ、第２回路導体と電池監視装置との間で信号を送受信させる第１コネクタと、第２回路導体と電池管理装置との間で信号を送受信させる第２コネクタと、を備えている。よって、この導電モジュールを備える電池パックは、従来のものと比較して、電池モジュール上での第１回路導体と第２回路導体の設置スペースを狭めることができる。従って、本発明に係る導電モジュールは、電池モジュールの体格の小型化を可能にし、これ故、電池パックの体格の小型化を図ることができる。
【図面の簡単な説明】
【０００８】

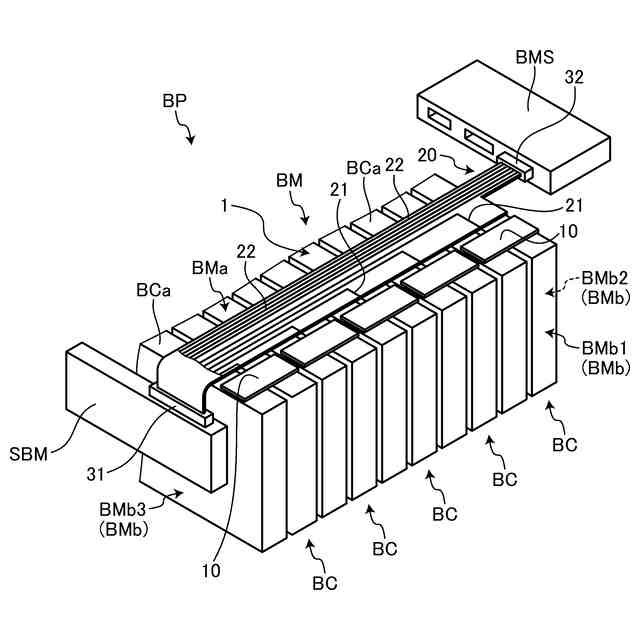

図１は、実施形態の導電モジュールについて説明する斜視図である。
図２は、実施形態の導電モジュールについて説明する平面図である。
図３は、電池モジュールを示す斜視図である。
【発明を実施するための形態】
【０００９】
以下に、本発明に係る導電モジュールの実施形態を図面に基づいて詳細に説明する。尚、この実施形態によりこの発明が限定されるものではない。
【００１０】
［実施形態］
本発明に係る導電モジュールの実施形態の１つを図１から図３に基づいて説明する。
（【００１１】以降は省略されています）
