公開番号2025107961
公報種別公開特許公報(A)
公開日2025-07-22
出願番号2024152160
出願日2024-09-04
発明の名称ターンテーブル式メモボックス
出願人ベイジンルンシーファシャンマオヨウシェンゴンスー
代理人弁理士法人ぱるも特許事務所
主分類B43K 29/00 20060101AFI20250714BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】取出性と娯楽性に優れたターンテーブル式メモボックスを提供する。
【解決手段】ターンテーブル式メモボックス(100)は、バックプレート(1)と上部カバー(7)と下部カバー(8)とからなるボックス(B)と、ボックス(B)の中に配置されたターンテーブル(6)と、ボックス(B)の中に配置され、ターンテーブル(6)を回転させる回転機構(30)と、ターンテーブル(6)の上に貼付され、複数のメモ用紙(10P)が積層されたメモ帳(10)とを有し、メモ用紙(10P)の取出性と娯楽性に優れる。
【選択図】図2
特許請求の範囲【請求項１】
ボックスと、
前記ボックスの中に配置されたターンテーブルと、
前記ボックスの中に配置され、前記ターンテーブルを回転させる回転機構と、
前記ターンテーブルの上に貼付され、複数のメモ用紙が積層されたメモ帳とを有するターンテーブル式メモボックス。
続きを表示（約 680 文字）【請求項２】
前記メモ帳は、交換可能である請求項１に記載のターンテーブル式メモボックス。
【請求項３】
複数の前記メモ用紙は、剥離可能にのり付けされている請求項１に記載のターンテーブル式メモボックス。
【請求項４】
前記ボックスは、前記ターンテーブルの正面を覆う上部カバーを備え、
前記上部カバーは、開閉可能である請求項１に記載のターンテーブル式メモボックス。
【請求項５】
前記上部カバーは、使用者が、前記メモ帳の一部のみを視認可能に形成されている請求項４に記載のターンテーブル式メモボックス。
【請求項６】
前記上部カバーは、切り欠きを有し、使用者は、前記切り欠きに重なる前記メモ帳の一部のみを視認可能である請求項５に記載のターンテーブル式メモボックス。
【請求項７】
前記ターンテーブルおよび前記メモ帳は、円形である請求項１に記載のターンテーブル式メモボックス。
【請求項８】
前記ボックスに脱着可能な筆記具を備える請求項１から請求項７のいずれか１項に記載のターンテーブル式メモボックス。
【請求項９】
前記ターンテーブルは強制停止可能である請求項１から請求項７のいずれか１項に記載のターンテーブル式メモボックス。
【請求項１０】
前記ターンテーブルは、前記メモ帳を位置決めするメモ帳位置決め部を備える請求項１から請求項７のいずれか１項に記載のターンテーブル式メモボックス。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、メモ、文房具、および玩具の技術分野に関し、特に、ターンテーブル式メモボックスに関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
メモ用紙（付箋紙）は、裏面に糊が貼ってあり、使用者にやるべきことを思い出させたり、他の人に情報を知らせたりするのに使う。既存のメモボックスは、メモ用紙を保管するためだけに使用できる。
【先行技術文献】
【特許文献】
【０００３】
実開平６－５９０８６号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、メモ用紙を使用する必要がある場合、使用者は、メモボックスを開いてメモ用紙を取り出すだけでよいが、取出性および娯楽性に欠ける。同時に、使用者は、ゲームおよびエンターテイメントのためにパーソナライズされたメモ用紙を作成することができないという課題があった。
【０００５】
本開示は、上記のような課題を解決するための技術を開示するものであり、前述した既存技術の欠点と短所を考慮し、取出性と娯楽性に優れたターンテーブル式メモボックスを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示によるターンテーブル式メモボックスは、
ボックスと、
前記ボックスの中に配置されたターンテーブルと、
前記ボックスの中に配置され、前記ターンテーブルを回転させる回転機構と、
前記ターンテーブルの上に貼付され、複数のメモ用紙が積層されたメモ帳とを有するものである。
【発明の効果】
【０００７】
本開示によるターンテーブル式メモボックスによれば、取出性と娯楽性に優れたターンテーブル式メモボックスを提供できる。
例えば、メモ用紙に、食事の選択、家事分担などの文字内容を書き込むとで、ランダムに物事の選択、仕事の割り振り等を行う娯楽効果を実現できる。
また、メモ用紙に好きな内容を追加することができ、娯楽性と、実用性を高めると同時に、メモ用紙を使う意欲を刺激できる。
【図面の簡単な説明】
【０００８】
実施の形態１によるターンテーブル式メモボックスの分解斜視図である。
実施の形態１によるターンテーブル式メモボックスの斜視図であり、上部カバーを開いた状態を示す図である。
実施の形態１によるターンテーブル式メモボックスの正面図であり、上部カバーを閉じた状態を示す図である。
図４Ａは、ターンテーブルを正面側から見た斜視図である。図４Ｂは、ターンテーブルを裏面側から見た斜視図である。
実施の形態１によるメモ帳の構成を示す斜視図である。

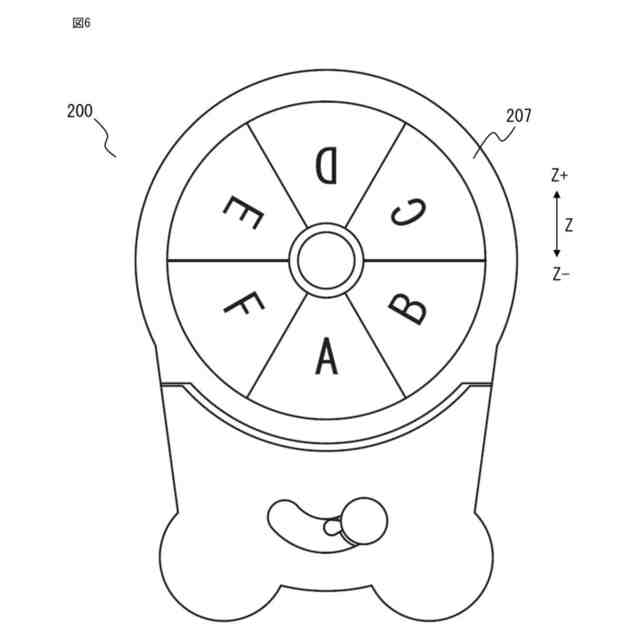

実施の形態２によるターンテーブル式メモボックスの正面図である。

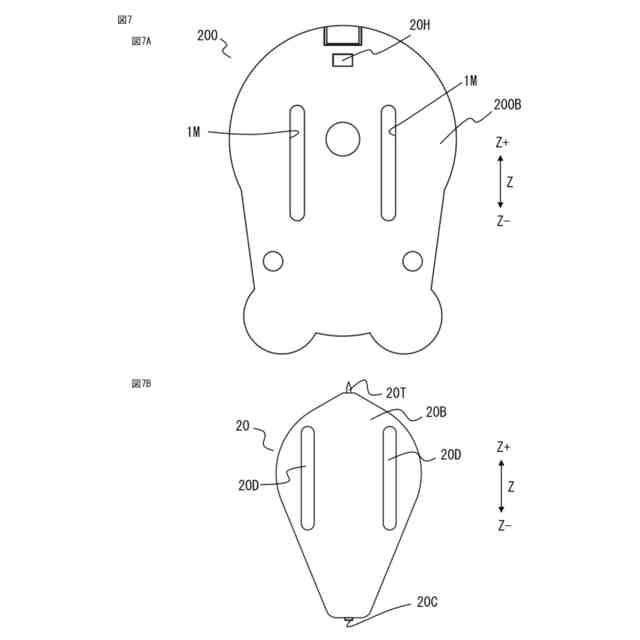

図７Ａは、実施の形態２によるターンテーブル式メモボックスの背面図である。図７Ｂは、実施の形態２によるペンの正面図である。
実施の形態２によるペンをメモボックスの背面に装着した状態を示す図である。

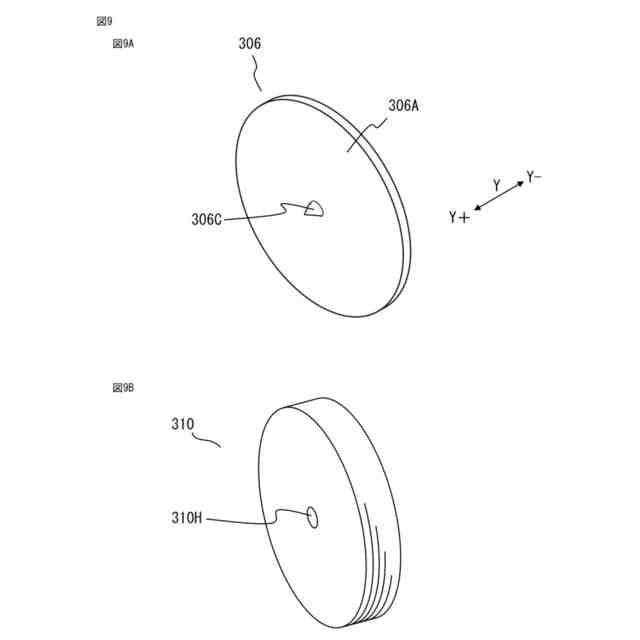

図９Ａは、実施の形態３によるターンテーブルの斜視図である。図９Ｂは、実施の形態３によるメモ帳の斜視図である。
実施の形態４によるターンテーブル式メモボックスの正面図である。
実施の形態４によるスイッチを移動させた状態を示す図である。
【発明を実施するための形態】
【０００９】
実施の形態１．
以下、実施の形態１によるターンテーブル式メモボックスについて、図を用いて説明する。

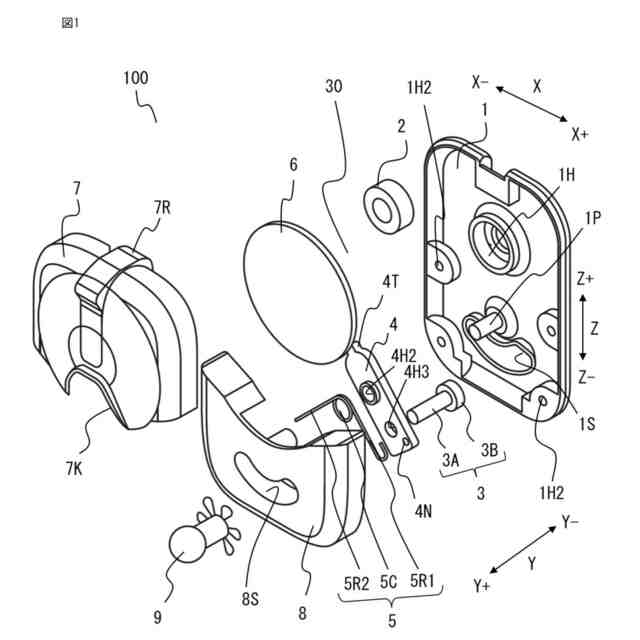

図１は、ターンテーブル式メモボックス１００（以下、単にメモボックス１００と称する）の分解斜視図である。図１では、ターンテーブル６に貼付するメモ帳は省略している。
図１に、本明細書で使用するＸ方向（Ｘ－側、Ｘ＋側）、Ｙ方向（Ｙ－側、Ｙ＋側）、Ｚ方向（Ｚ－側、Ｚ＋側）を図示する。Ｙ＋側が、メモボックス１００の正面側、Ｙ－側が、メモボックス１００の背面側となる。また、Ｚ＋側をメモボックス１００の上方とし、Ｚ－側をメモボックス１００の下方とする。
【００１０】

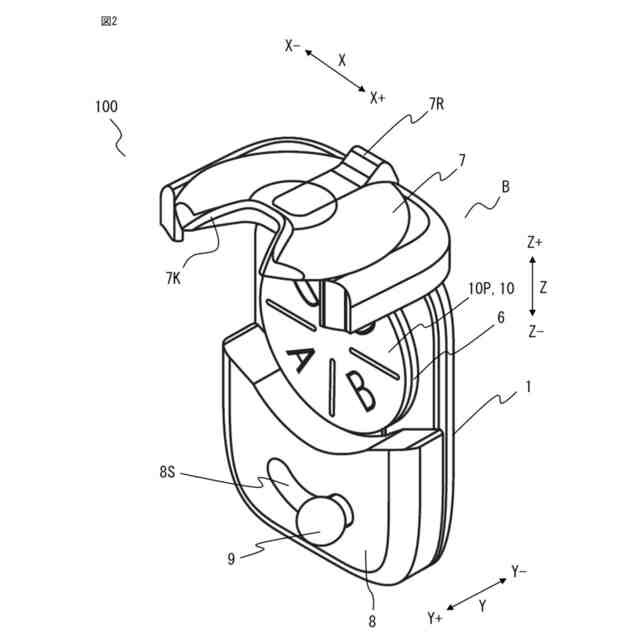

図２は、メモボックス１００の斜視図であり、上部カバー７を開いた状態を示す図である。
図３は、メモボックス１００の正面図であり、上部カバー７を閉じた状態を示す図である。

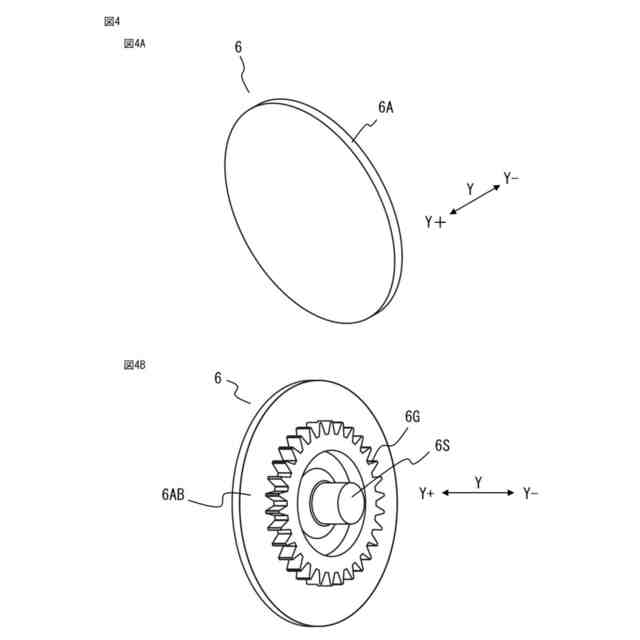

図４Ａは、ターンテーブル６を正面側から見た斜視図である。図４Ｂは、ターンテーブル６を背面側から見た斜視図である。
図５は、ターンテーブル６に貼り付けるメモ帳１０の構成を示す斜視図である。
（【００１１】以降は省略されています）
