公開番号2025107418
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025079849,2024024824
出願日2025-05-12,2019-02-28
発明の名称通信装置、通信方法、及び、プログラム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類H04W 76/15 20180101AFI20250710BHJP(電気通信技術)
要約【課題】複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行すること。
【解決手段】物理レイヤ(PHY)のプリアンブルとデータフィールドとを有する無線フレームを送信する通信装置は、プリアンブルには第1のBasic Service Set(BSS) colorを設定するフィールドが含まれており、第1のBSS colorフィールドには、通信装置と第1の他の通信装置とが協調して第2の他の通信装置へ無線フレームを送信するか否かに応じた値が設定される。
【選択図】図7
特許請求の範囲【請求項１】
第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）を構築する構築手段と、
物理レイヤ（ＰＨＹ）のプリアンブルとデータフィールドとを有する無線フレームを送信する送信手段と、
を有する通信装置であって、
前記プリアンブルは、
ＬｅｇａｃｙＳｈｏｒｔＴｒａｉｎｉｎｇＦｉｅｌｄ（Ｌ－ＳＴＦ）と、
前記無線フレームにおいて前記Ｌ－ＳＴＦの直後に配置されるＬｅｇａｃｙＬｏｎｇＴｒａｉｎｉｎｇＦｉｅｌｄ（Ｌ－ＬＴＦ）と、
前記無線フレームにおいて前記Ｌ－ＬＴＦの直後に配置されるＬｅｇａｃｙＳｉｇｎａｌＦｉｅｌｄ（Ｌ－ＳＩＧ）と、
前記無線フレームにおいて前記Ｌ－ＳＩＧの後に配置されるＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ（ＥＨＴ）ＳｉｇｎａｌＦｉｅｌｄ（ＥＨＴ－ＳＩＧ－Ａ）と、
前記無線フレームにおいて前記ＥＨＴ－ＳＩＧ－Ａの後に配置されるＥＨＴＳｈｏｒｔＴｒａｉｎｉｎｇＦｉｅｌｄ（ＥＨＴ－ＳＴＦ）と、
前記無線フレームにおいて前記ＥＨＴ－ＳＴＦの直後に配置されるＥＨＴＬｏｎｇＴｒａｉｎｉｎｇＦｉｅｌｄ（ＥＨＴ－ＬＴＦ）と、
を含み、
前記ＥＨＴ－ＳＩＧ－Ａは、ＢＳＳｃｏｌｏｒを設定するサブフィールドを含み、
前記通信装置と第１の他の通信装置とが協調して第２の他の通信装置へ前記無線フレームを送信する場合、前記第１のＢＳＳにおいて用いるＢＳＳｃｏｌｏｒを変更せずに、当該第２の他の通信装置が属する第２のＢＳＳのＢＳＳｃｏｌｏｒに基づいて、前記サブフィールドの値が設定される、
ことを特徴とする通信装置。
続きを表示（約 1,000 文字）【請求項２】
前記第２のＢＳＳが、前記第１の他の通信装置によって構築された第３のＢＳＳである場合、当該第３のＢＳＳで使用されるＢＳＳｃｏｌｏｒが、前記サブフィールドの値として設定される、ことを特徴とする請求項１に記載の通信装置。
【請求項３】
前記通信装置は、前記第１の他の通信装置から、前記第３のＢＳＳのＢＳＳｃｏｌｏｒの情報を取得する、ことを特徴とする請求項２に記載の通信装置。
【請求項４】
前記通信装置は、前記第２のＢＳＳが前記第３のＢＳＳである場合、前記第１の他の通信装置から、前記第２の他の通信装置の情報を取得する、ことを特徴とする請求項２又は３に記載の通信装置。
【請求項５】
前記第２のＢＳＳが前記第１のＢＳＳである場合、当該第１のＢＳＳで使用されるＢＳＳｃｏｌｏｒが、前記サブフィールドの値として設定される、ことを特徴とする請求項１から４のいずれか１項に記載の通信装置。
【請求項６】
前記通信装置は、前記第１の他の通信装置へ、当該第１のＢＳＳのＢＳＳｃｏｌｏｒの情報を通知する、ことを特徴とする請求項１から５のいずれか１項に記載の通信装置。
【請求項７】
前記通信装置は、前記第２のＢＳＳが前記第１のＢＳＳである場合、前記第１の他の通信装置へ、前記第２の他の通信装置の情報を通知する、ことを特徴とする請求項５に記載の通信装置。
【請求項８】
前記第１の他の通信装置と協調して前記無線フレームを送信するモードで前記通信装置が動作している間は、当該無線フレームの送信先の装置が属するＢＳＳのＢＳＳｃｏｌｏｒに基づいて、前記サブフィールドの値が設定される、ことを特徴とする請求項１から７のいずれか１項に記載の通信装置。
【請求項９】
前記通信装置が前記モードで動作していない間は、前記第１のＢＳＳのＢＳＳｃｏｌｏｒに基づいて、前記サブフィールドの値が設定される、ことを特徴とする請求項８に記載の通信装置。
【請求項１０】
前記通信装置と前記第１の他の通信装置は、ＩＥＥＥ８０２．１１ＥＨＴに準拠したアクセスポイントであり、前記第２の他の通信装置は、ＩＥＥＥ８０２．１１ＥＨＴに準拠したステーションである、ことを特徴とする請求項１から９のいずれか１項に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、無線ＬＡＮにおける通信制御技術に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
無線ＬＡＮ（ＷｉｒｅｌｅｓｓＬｏｃａｌＡｒｅａＮｅｔｗｏｒｋ）に関する通信規格として、ＩＥＥＥ（ＩｎｓｔｉｔｕｔｅｏｆＥｌｅｃｔｒｉｃａｌａｎｄＥｌｅｃｔｒｏｎｉｃｓＥｎｇｉｎｅｅｒｓ）８０２．１１規格が知られている。ＩＥＥＥ８０２．１１規格シリーズのうちの最新規格であるＩＥＥＥ８０２．１１ａｘ規格では、ＯＦＤＭＡ（直交周波数分割多元接続）を用いて、高いピークスループットに加え、混雑状況下での通信速度向上を実現している（特許文献１参照）。
【０００３】
現在、さらなるスループット向上のために、ＩＥＥＥ８０２．１１ａｘの後継規格として、ＩＥＥＥ８０２．１１ＥＨＴ（ＥｘｔｒｅｍｅｌｙＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）と呼ばれるＳｔｕｄｙＧｒｏｕｐが結成されている。ＥＨＴでは、スループット向上を達成するために、複数の空間的に分散して配置されたアクセスポイント（ＡＰ）が、協調して単一のＳＴＡ（Ｓｔａｔｉｏｎ）へデータを送信する、Ｍｕｌｔｉ－ＡＰＣｏｏｒｄｉｎａｔｉｏｎ構成が検討されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１８－０５０１３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ＩＥＥＥ８０２．１１ａｘ規格においては、ＢＳＳ（ＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ）ｃｏｌｏｒという識別情報を用いることが規定されている。通信装置は、自装置が接続しているＡＰのＢＳＳｃｏｌｏｒと同じＢＳＳｃｏｌｏｒが設定されている無線フレームを受信した場合、その無線フレームをＩｎｔｒａ－ＢＳＳのフレームとして取り扱う。一方、ＩＥＥＥ８０２．１１ＥＨＴでは、上述のようにＭｕｌｔｉ－ＡＰＣｏｏｒｄｉｎａｔｉｏｎ構成が用いられることが検討されているが、この場合にＢＳＳｃｏｌｏｒをどのように設定すべきかが明確になっていない。
【０００６】
本発明は、複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行するための手法を提供する。
【課題を解決するための手段】
【０００７】
本発明の一態様による通信装置は、物理レイヤ（ＰＨＹ）のプリアンブルとデータフィールドとを有する無線フレームを送信する送信手段を有する通信装置であって、前記プリアンブルには第１のＢａｓｉｃＳｅｒｖｉｃｅＳｅｔ（ＢＳＳ）ｃｏｌｏｒを設定するフィールドが含まれており、前記第１のＢＳＳｃｏｌｏｒフィールドには、前記通信装置と第１の他の通信装置とが協調して第２の他の通信装置へ前記無線フレームを送信するか否かに応じた値が設定される。
【発明の効果】
【０００８】
本発明によれば、複数のアクセスポイントが並行して端末へデータを送信するための設定を適切に実行することができる。
【図面の簡単な説明】
【０００９】
ネットワークの構成例を示す図である。

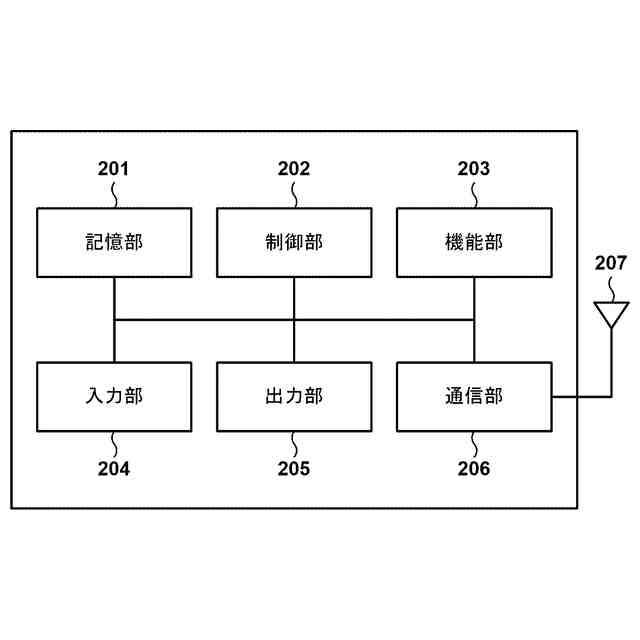

ＡＰ及びＳＴＡのハードウェア構成例を示す図である。

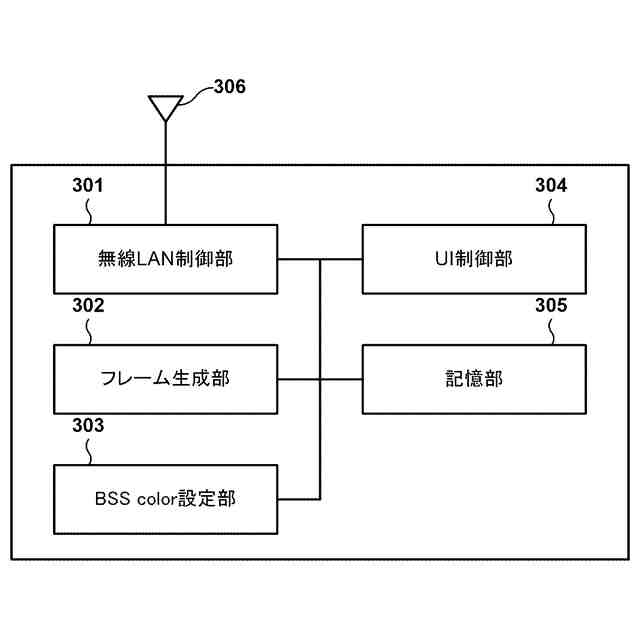

ＡＰ及びＳＴＡの機能構成例を示す図である。

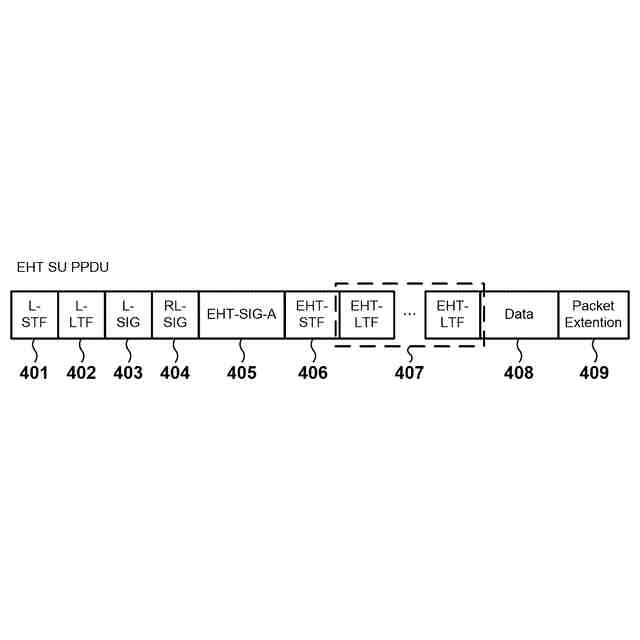

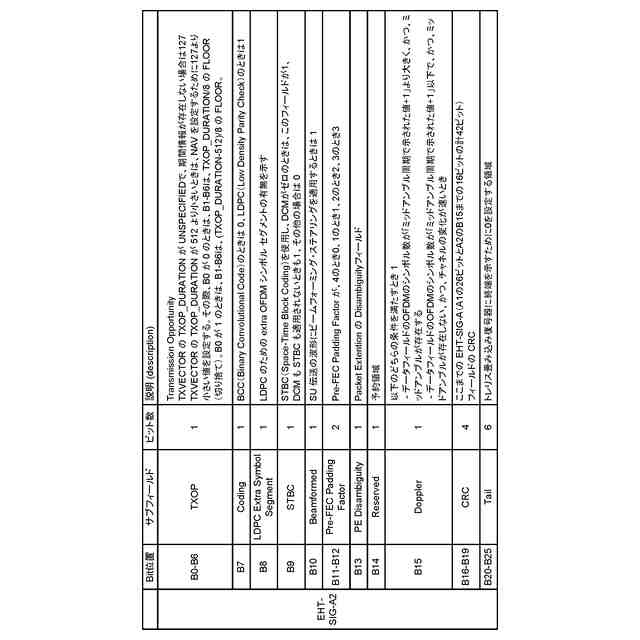

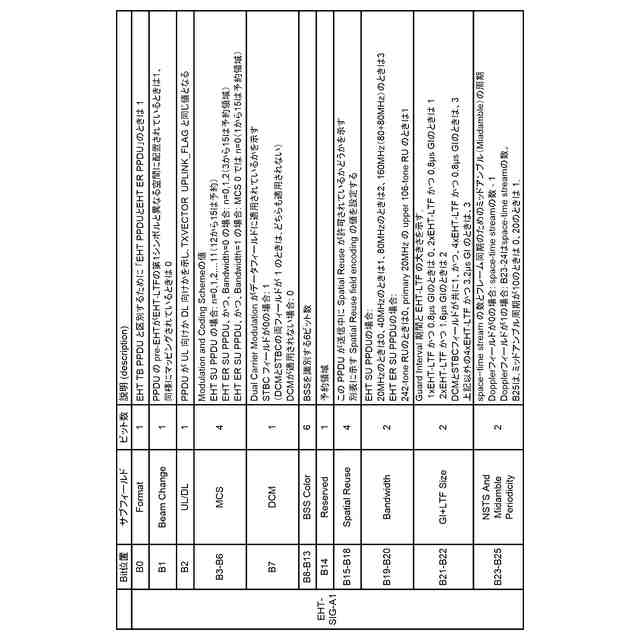

ＥＨＴＳＵＰＰＤＵのＰＨＹフレーム構造の例を示す図である。
ＥＨＴＥＲＰＰＤＵのＰＨＹフレーム構造の例を示す図である。

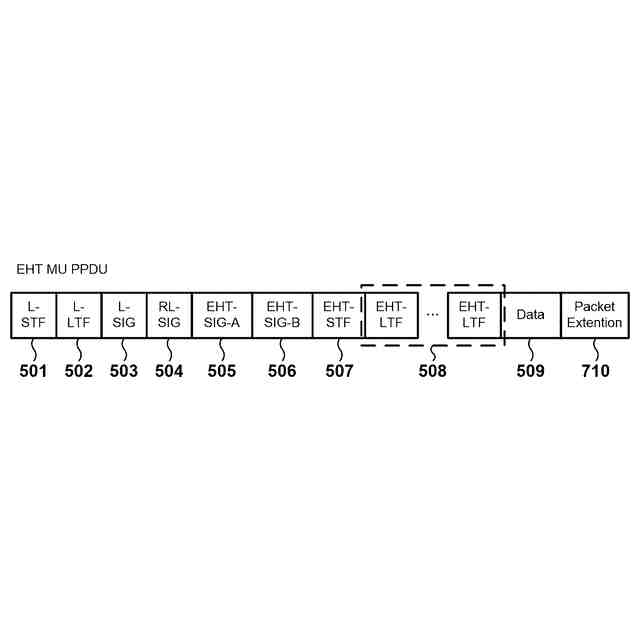

ＥＨＴＭＵＰＰＤＵのＰＨＹフレーム構造の例を示す図である。

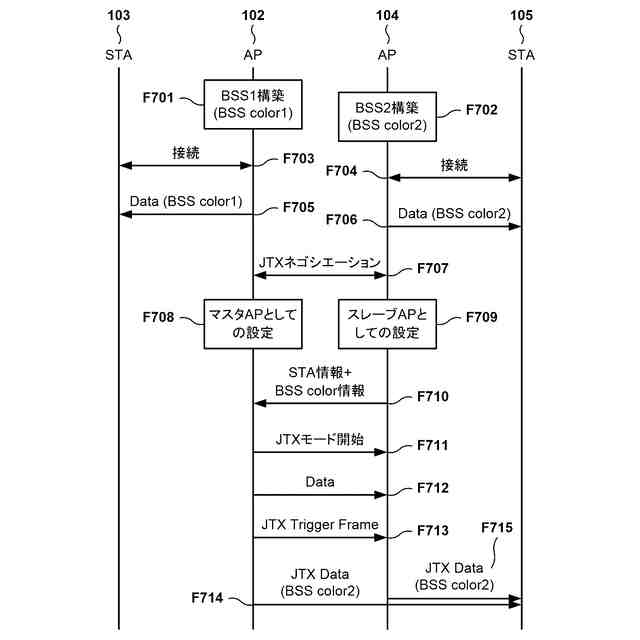

ネットワークにおいて実行される処理の流れの例を示す図である。
ＡＰにおいて実行される処理の流れの例を示す図である。
【発明を実施するための形態】
【００１０】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものでない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
（【００１１】以降は省略されています）
