公開番号2025107264
公報種別公開特許公報(A)
公開日2025-07-17
出願番号2025074415,2021056589
出願日2025-04-28,2021-03-30
発明の名称遊技機
出願人株式会社三洋物産
代理人弁理士法人Kighs
主分類A63F 7/02 20060101AFI20250710BHJP(スポーツ;ゲーム;娯楽)
要約【課題】遊技への注目度を好適に高めることが可能な遊技機を提供すること。
【解決手段】第2特別図柄の変動表示の実行終了により、天井到達カウンタ81cには、天井到達まであと「0回」の表示が行われており、図58(c)の状態から1減算された状態となり、天井到達して「普図低確時間短縮状態」に移行した状態となっている。このため、右打ち遊技を示唆する主表示用右打ち指示89が表示されているものの、第3図柄表示装置81の主表示領域Dmの中央部分において第1特別図柄の変動表示が実行中となっているため、該主表示領域Dmの中央部分には、演出用右打ち指示81dは表示されていない。
【選択図】図58
特許請求の範囲【請求項１】
所定情報を取得可能な情報取得手段と、
前記情報取得手段により取得された前記所定情報を判定可能な判定手段と、
表示装置において所定演出を実行可能な所定演出実行手段と、を備えた遊技機において、
遊技状態が移行するか否かを判定可能な移行条件判定手段と、
遊技状態が移行する場合に、遊技者に遊技状況を示唆可能な第１演出を実行可能な第１演出実行手段と、
所定領域へ遊技媒体が入球するか否かを検出可能な入球検出手段と、
前記第１演出の実行中に、前記入球検出手段への入球に起因して前記第１演出を終了させる演出終了手段と、を備えている
ことを特徴とする遊技機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、パチンコ機等の遊技機に関するものである。
続きを表示（約 11,000 文字）【背景技術】
【０００２】
従来より、所定の始動条件の成立に基づいて当たり等の抽選が行われ、例えば、当たりに当選した場合には、所定の獲得条件の成立に応じて遊技者に所定の遊技媒体を払い出す遊技機がある。
【０００３】
この遊技機では、少なくとも、所定の第１遊技状態と、該第１遊技状態より遊技者にとって有利な第２遊技状態とを発生可能に構成され、該第２遊技状態において当たり遊技に当選させて、再度、第２遊技状態を発生可能に構成されているものもある（例えば、特許文献１）。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２９５６７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記例示したような遊技機等に対して、遊技の興趣向上のため、遊技への注目度を高める必要があり、この点について未だ改良の余地がある。
【０００６】
本発明は、上記事情等に鑑みてなされたものであり、遊技への注目度を好適に高めることが可能な遊技機を提供することを目的とする。
【課題を解決するための手段】
【０００７】
この目的を達成するために請求項１記載の遊技機は、所定情報を取得可能な情報取得手段と、前記情報取得手段により取得された前記所定情報を判定可能な判定手段と、表示装置において所定演出を実行可能な所定演出実行手段と、を備えた遊技機であって、遊技状態が移行するか否かを判定可能な移行条件判定手段と、遊技状態が移行する場合に、遊技者に遊技状況を示唆可能な第１演出を実行可能な第１演出実行手段と、所定領域へ遊技媒体が入球するか否かを検出可能な入球検出手段と、前記第１演出の実行中に、前記入球検出手段への入球に起因して前記第１演出を終了させる演出終了手段と、を備えている。
【発明の効果】
【０００８】
請求項１記載の遊技機によれば、所定情報を取得可能な情報取得手段と、前記情報取得手段により取得された前記所定情報を判定可能な判定手段と、表示装置において所定演出を実行可能な所定演出実行手段と、を備えた遊技機であって、遊技状態が移行するか否かを判定可能な移行条件判定手段と、遊技状態が移行する場合に、遊技者に遊技状況を示唆可能な第１演出を実行可能な第１演出実行手段と、所定領域へ遊技媒体が入球するか否かを検出可能な入球検出手段と、前記第１演出の実行中に、前記入球検出手段への入球に起因して前記第１演出を終了させる演出終了手段と、を備えている。これにより、遊技への注目度を好適に高めることができる、という効果がある。
【図面の簡単な説明】
【０００９】

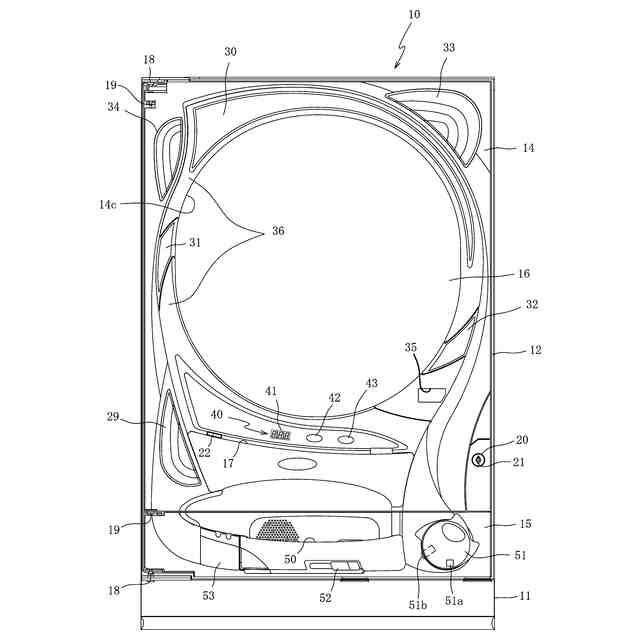

本発明の第１実施形態におけるパチンコ機の正面図である。

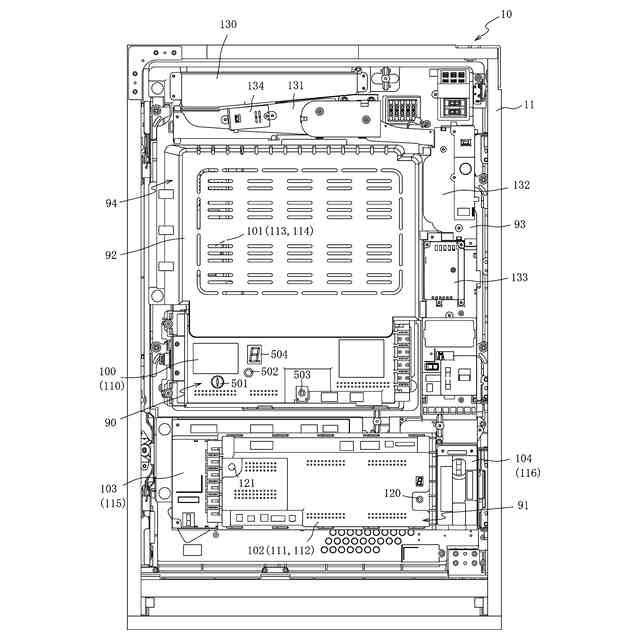

パチンコ機の背面図である。
パチンコ機の遊技盤の正面図である。

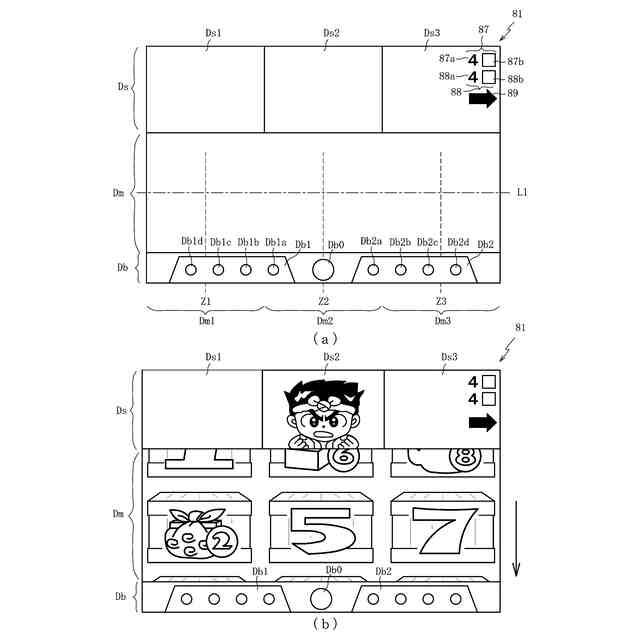

（ａ）は、表示画面の領域区分設定と有効ライン設定とを模式的に示した図であり、（ｂ）は、実際の表示画面を例示した図である。

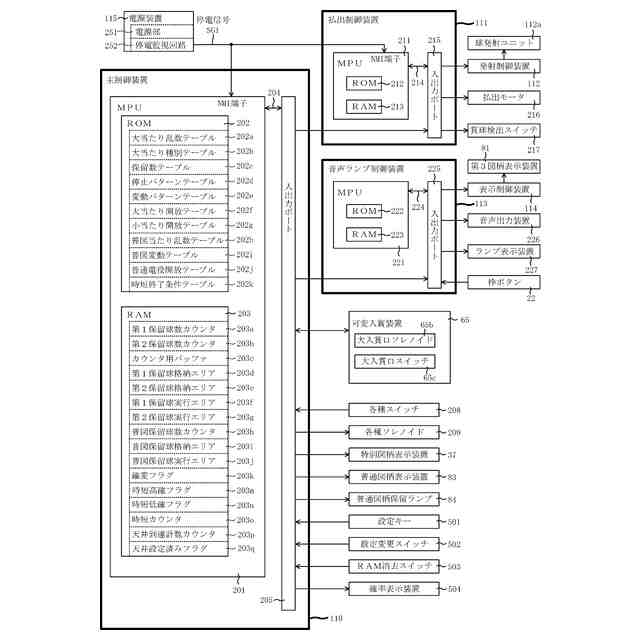

パチンコ機の電気的構成を示すブロック図であり、主に主制御装置の電気的構成を示すブロック図である。

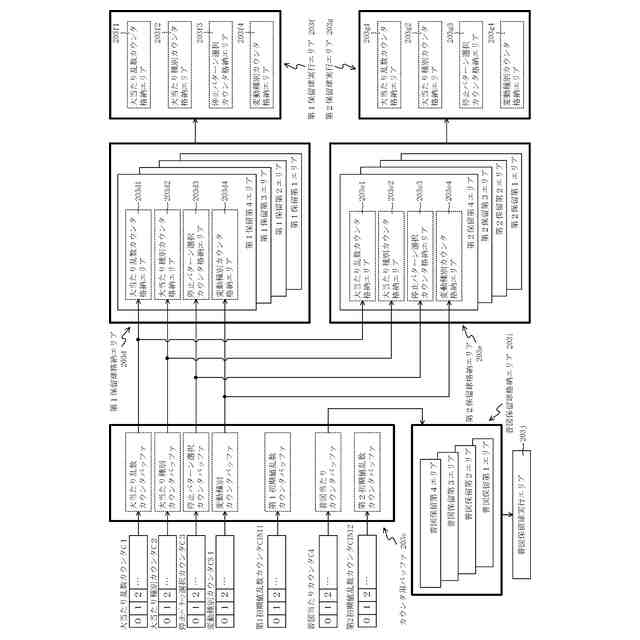

各種カウンタ、各保留球格納エリア、保留球実行エリアの構成を模式的に示した図である。

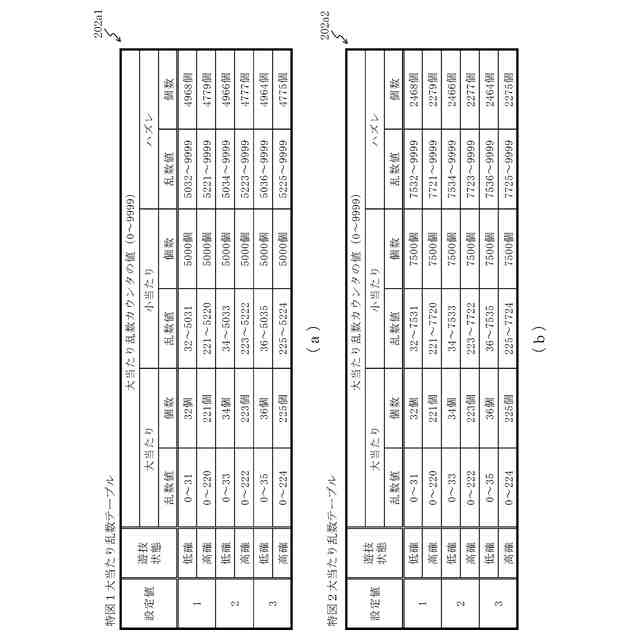

（ａ）は、特図１大当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、特図２大当たり乱数テーブルの一例を模式的に示した図である。

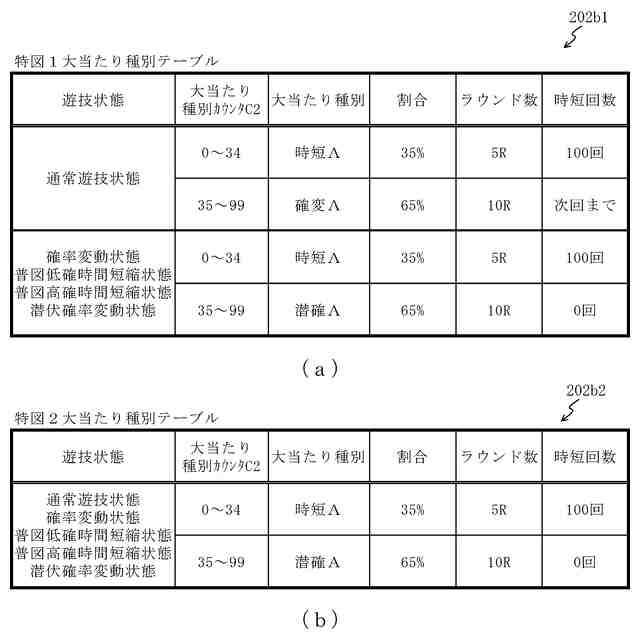

（ａ）は、特図１大当たり種別テーブルの一例を模式的に示した図であり、（ｂ）は、特図２大当たり種別テーブルの一例を模式的に示した図である。

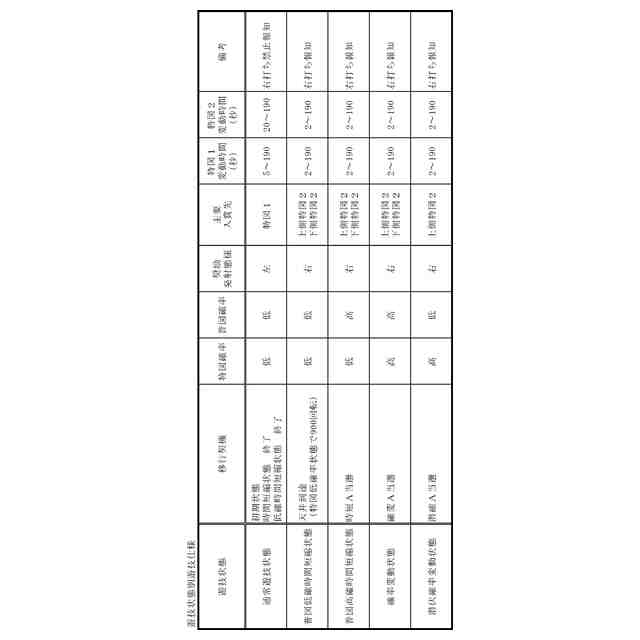

各遊技状態における、該遊技状態への移行契機、特別図柄の大当たり確率、普通図柄の当たり確率、奨励される球の発射態様、主要入賞先、第１特別図柄の変動時間、第２特別図柄の変動時間、及び、右打ち可否を説明した一覧である。
各遊技状態における発射態様と、当選した大当たり種別等に基づく遊技状態の移行先を示した図である。
特図１用保留数テーブルの一例を模式的に示した図である。
特図２用保留数テーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＡテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＢテーブルの一例を模式的に示した図であり、（ｃ）は、停止パターンテーブルのＣテーブルの一例を模式的に示した図である。
（ａ）は、停止パターンテーブルのＤテーブルの一例を模式的に示した図であり、（ｂ）は、停止パターンテーブルのＥテーブルの一例を模式的に示した図であり、（ｃ）は、停止パターンテーブルのＦテーブルの一例を模式的に示した図である。
（ａ）は、特図１ハズレ・小当たり用変動パターンテーブルの一例を模式的に示した図であり、（ｂ）は、特図１大当たり用変動パターンテーブルの一例を模式的に示した図である。
（ａ）は、特図２ハズレ・小当たり用変動パターンテーブルの一例を模式的に示した図であり、（ｂ）は、特図２大当たり用変動パターンテーブルの一例を模式的に示した図である。
「通常遊技状態」時の左打ち遊技において、スルーゲート、第１始動口、上側第２始動口、下側第２始動口における球の検知タイミングと、普通図柄の可変表示、第１特別図柄の変動表示および第２特別図柄の変動表示の実行タイミングと、普通電役用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
「通常遊技状態」時の左打ち遊技において、特別図柄の低確率状態での特別図柄の変動表示の実行回数が、第１特別図柄の変動表示によって９００回に到達し、低確時間短縮状態へ突入する場合のタイミングチャートである。
「通常遊技状態」時の左打ち遊技において、第１特別図柄の変動表示の実行中に、特別図柄の低確率状態での特別図柄の変動表示の実行回数が第２特別図柄の変動表示によって９００回に到達し、低確時間短縮状態へ突入する場合のタイミングチャートである。
「確率変動状態」及び「普図高確時間短縮状態」時の右打ち遊技において、スルーゲート、第１始動口、上側第２始動口、下側第２始動口における球の検知タイミングと、普通図柄の可変表示、特別図柄１の変動表示および特別図柄２の変動表示の実行タイミングと、普通電役用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
「潜伏確率変動状態」時の右打ち遊技において、スルーゲート、第１始動口、上側第２始動口、下側第２始動口における球の検知タイミングと、普通図柄の可変表示、特別図柄１の変動表示および特別図柄２の変動表示の実行タイミングと、普通電役用ソレノイドおよび大入賞口開閉板用ソレノイドの駆動タイミングとの関係を模式的に示したタイミングチャートである。
大当たり開放テーブルの一例を模式的に示した図である。
小当たり開放テーブルの一例を模式的に示した図である。
（ａ）は、普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、普通電役開放テーブルの一例を模式的に示した図である。
時短終了条件テーブルの一例を模式的に示した図である。
主に音声ランプ制御装置の電気的構成を示すブロック図である。
第１保留情報格納エリア及び第１実行情報格納エリア、並びに、第２保留情報格納エリア及び第２実行情報格納エリアの構成を模式的に示した図である。
主制御装置内のＭＰＵにより実行される立ち上げ処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される設定変更処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるメイン処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるタイマ割込処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される始動入賞処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるゲート通過処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図変動処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図１変動開始処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される特図２変動開始処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される変動停止処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される他方停止処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される時短計数処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される天井到達計数処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される当たり処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大当たり開閉制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大入賞口開放中処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される大当たり終了処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される小当たり開閉制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される小当たり開放中処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される普図変動処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行される普通電役制御処理を示すフローチャートである。
主制御装置内のＭＰＵにより実行されるＮＭＩ割込処理を示すフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される立ち上げ処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるメイン処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される特図２コマンド処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
音声ランプ制御装置内のＭＰＵにより実行される打ち方指示表示処理を示したフローチャートである。
「通常遊技状態」の天井到達時において第３図柄表示装置８１で行われる変動演出を示しており、（ａ）～（ｄ）は、従来のパチンコ機において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと２回の状態において、第１特別図柄の変動表示のみが実行中となっている状態を示した図であり、（ｂ）は、（ａ）の状態から、第１特別図柄の変動表示が終了し、天井到達までの特別図柄の変動表示の実行回数があと１回に減少した状態を示した図であり、（ｃ）は、（ｂ）の状態から、第１特別図柄の次の変動表示が開始され、主表示領域Ｄｍの中央部分において「スーパーリーチ」演出態様の変動演出が実行中となっており、第２特別図柄の変動表示も開始された状態を示した図であり、（ｄ）は、（ｃ）の状態から、第２特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行して主表示用右打ち指示及び演出用打ち方指示が表示されている状態を示した図である。

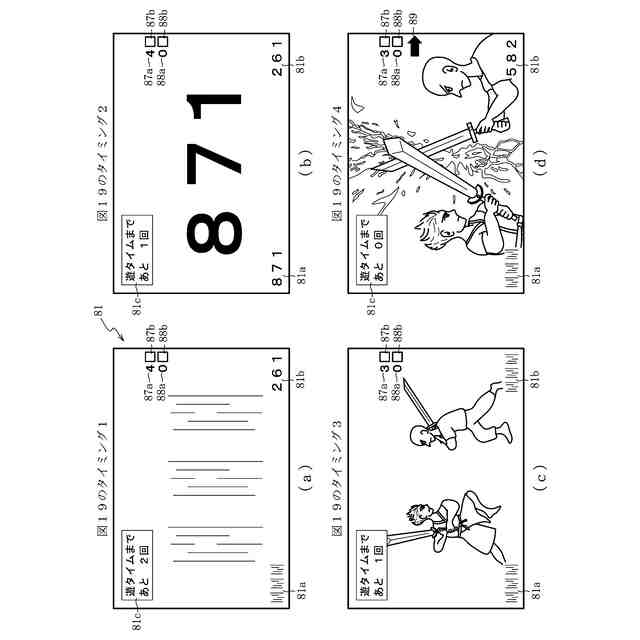

（ａ）～（ｄ）は、第１実施形態のパチンコ機１０において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと２回の状態において、第１特別図柄の変動表示のみが実行中となっている状態を示した図であり、（ｂ）は、（ａ）の状態から、第１特別図柄の変動表示が終了し、天井到達までの特別図柄の変動表示の実行回数があと１回に減少した状態を示した図であり、（ｃ）は、（ｂ）の状態から、第１特別図柄の次の変動表示が開始され、主表示領域Ｄｍにおいて「スーパーリーチ」演出態様の変動演出が実行中となっており、第２特別図柄の変動表示も開始された状態を示した図であり、（ｄ）は、（ｃ）の状態から、第２特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行して主表示用右打ち指示のみが表示され、演出用打ち方指示が実行されていない状態を示した図である。
第１実施形態のパチンコ機１０において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、（ａ）は、図５８（ｄ）の状態から、第１特別図柄の変動表示において実行されている「スーパーリーチ」演出態様の変動演出でハズレとなる演出結果が表示されている状態を示した図であり、（ｂ）は、（ａ）の状態から、第１特別図柄の変動表示において実行されていた「スーパーリーチ」演出態様の変動演出が終了し、ハズレとなる第３図柄が主表示領域Ｄｍにおいて表示された状態を示した図であり、（ｃ）は、（ｂ）の状態から、主表示領域Ｄｍにおいて、天井到達して「普図低確時間短縮状態」に移行したことが報知され、演出用打ち方指示が実行されている状態を示した図であり、（ｄ）は、（ｃ）の状態から、「普図低確時間短縮状態」への移行報知及び演出用打ち方指示が終了し、該「普図低確時間短縮状態」において表示される第３図柄が、第１特別図柄から第２特別図柄に切り替わった状態を示した図である。
第２実施形態における音声ランプ制御装置の電気的構成を示すブロック図である。
第２実施形態における主制御装置内のＭＰＵにより実行される大当たり終了処理を示すフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行されるコマンド判定処理を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される特図２コマンド処理を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
第２実施形態における音声ランプ制御装置内のＭＰＵにより実行される天井到達報知処理を示したフローチャートである。
従来のパチンコ機において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図６７（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと２回の状態において、第１特別図柄の変動表示のみが実行中となっている状態を示した図であり、図６７（ｂ）は、図６７（ａ）の状態から、第１特別図柄の変動表示が終了し、天井到達までの特別図柄の変動表示の実行回数があと１回に減少した状態を示した図であり、図６７（ｃ）は、図６７（ｂ）の状態から、第１特別図柄の次の変動表示が開始され、主表示領域Ｄｍの中央部分において天井到達することを報知する演出が実行中となっており、第２特別図柄の変動表示も開始された状態を示した図であり、図６７（ｄ）は、図６７（ｃ）の状態から、天井到達報知演出の実行中に第２特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行して主表示用右打ち指示及び演出用打ち方指示が表示されている状態を示した図である。
第２実施形態のパチンコ機１０において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図６８（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと２回の状態において、第１特別図柄の変動表示のみが実行中となっている状態を示した図であり、図６８（ｂ）は、図６８（ａ）の状態から、第１特別図柄の変動表示が終了し、天井到達までの特別図柄の変動表示の実行回数があと１回に減少した状態を示した図であり、図６８（ｃ）は、図６８（ｂ）の状態から、第１特別図柄の次の変動表示が開始され、主表示領域Ｄｍの中央部分において天井到達することを報知する演出が実行中となっており、第２特別図柄の変動表示も開始された状態を示した図であり、図６８（ｄ）は、図６８（ｃ）の状態から、天井到達報知演出の実行中に第２特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行して主表示用右打ち指示のみが表示され、演出用打ち方指示が実行されていない状態を示した図である。
第２実施形態のパチンコ機１０において、「通常遊技状態」中に第２特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図６９（ａ）は、図６８（ｄ）の状態から、引き続き第１特別図柄の変動表示における天井到達報知演出が実行中となっており、図６８（ａ）～図６８（ｄ）において主表示領域Ｄｍの左上部分に表示されていた天井到達カウンタ８１ｃが消去されている状態を示した図であり、図６９（ｂ）は、図６９（ａ）の状態から、第１特別図柄の変動表示が終了した状態を示した図であり、図６９（ｃ）は、図６９（ｂ）の状態から、天井到達報知演出が終了し、天井到達して「普図低確時間短縮状態」に移行したことが報知され、演出用打ち方指示が実行されている状態を示した図であり、図６９（ｄ）は、図６９（ｃ）の状態から、「普図低確時間短縮状態」への移行報知及び演出用打ち方指示が終了し、該「普図低確時間短縮状態」において表示される第３図柄が、第１特別図柄から第２特別図柄に切り替わった状態を示した図である。
第３実施形態における「通常遊技状態」中に、特別図柄１の変動表示によって天井到達して「普図低確時間短縮状態」に移行する場合であって、かつ、天井到達することとなる特別図柄１の変動表示が終了するタイミングにおいて、並行して特別図柄２の変動表示が実行中となっている場合のタイミングチャートである。
第３実施形態における音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
第３実施形態における音声ランプ制御装置内のＭＰＵにより実行される天井到達報知延長処理を示したフローチャートである。
第２実施形態のパチンコ機１０において、「通常遊技状態」での第２特別図柄の変動演出の実行中に、第１特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図７３（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと１回の状態において、第１特別図柄及び第２特別図柄の変動表示が並行して実行中となっており、主表示領域Ｄｍにおいて天井到達報知演出が実行されている状態を示した図であり、図７３（ｂ）は、図７３（ａ）の状態から、第１特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行した状態を示した図であり、図７３（ｃ）は、図７３（ｂ）の状態から、天井到達報知演出が終了して演出用打ち方指示が実行されている状態を示した図であり、図７３（ｄ）は、図７３（ｃ）の状態から、演出用打ち方指示が終了して、実行中となっている第２特別図柄の変動表示が主表示領域Ｄｍの中央部分で実行されている状態を示した図である。
第３実施形態のパチンコ機１０において、「通常遊技状態」での第２特別図柄の変動演出の実行中に、第１特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図７４（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと１回の状態において、第１特別図柄及び第２特別図柄の変動表示が並行して実行中となっており、主表示領域Ｄｍにおいて天井到達報知演出が実行されている状態を示した図であり、図７４（ｂ）は、図７４（ａ）の状態から、第１特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行した状態を示した図であり、図７４（ｃ）及び図７４（ｄ）は、図７４（ｂ）の状態から、第２特別図柄の変動表示が継続して実行中となっており、天井到達報知演出が引き続き実行されている状態を示した図である。
第３実施形態のパチンコ機１０において、「通常遊技状態」での第２特別図柄の変動演出の実行中に、第１特別図柄の変動演出によって天井到達した場合の第３図柄表示装置８１での変動演出の推移を示した図であり、図７５（ａ）は、図７４（ｄ）の状態から、第２特別図柄の変動表示が終了した状態を示した図であり、図７５（ｂ）は、図７５（ａ）の状態から、天井到達報知演出が終了して演出用打ち方指示が実行されている状態を示した図であり、図７５（ｃ）は、図７５（ｂ）の状態から、演出用打ち方指示が終了し、第２特別図柄の変動表示が実行を開始した状態を示した図である。
第４実施形態の「通常遊技状態」中に、特別図柄２の変動表示によって天井到達して「普図低確時間短縮状態」に移行する場合のタイミングチャートである。
第４実施形態における音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
第４実施形態における音声ランプ制御装置内のＭＰＵにより実行される天井到達待機処理を示したフローチャートである。
第４実施形態における音声ランプ制御装置内のＭＰＵにより実行される特図１コマンド処理を示したフローチャートである。
第４実施形態における音声ランプ制御装置内のＭＰＵにより実行される特図２コマンド処理を示したフローチャートである。
第４実施形態の「通常遊技状態」の天井到達時において第１特別図柄又は第２特別図柄の動的表示の実行に基づいて行われる第３図柄表示装置８１での変動演出の推移を示した図であり、図８１（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと２回の状態において、第１特別図柄及び第２特別図柄の変動表示が並行して実行中となっている状態を示した図であり、図８１（ｂ）は、図８１（ａ）の状態から、第１特別図柄の変動表示のみが終了して、天井到達までの特別図柄の変動表示の実行回数があと１回に減少した状態を示した図であり、図８１（ｃ）は、図８１（ｂ）の状態から、第１特別図柄の次の変動表示が開始され、天井到達待機演出が実行されている状態を示した図であり、図８１（ｄ）は、図８１（ｃ）の状態から、第２特別図柄の変動表示のみが終了して天井到達し、「普図低確時間短縮状態」に移行して主表示用右打ち指示が表示されている状態を示した図である。
第４実施形態の「通常遊技状態」の天井到達時において第１特別図柄又は第２特別図柄の動的表示の実行に基づいて行われる第３図柄表示装置８１での変動演出の推移を示した図であり、図８２（ａ）は、図８１（ｄ）の状態から、天井到達待機演出が終了し、天井到達して「普図低確時間短縮状態」に移行したことが報知され、演出用打ち方指示が実行されている状態を示した図であり、図８２（ｂ）は、図８２（ａ）の状態から、「普図低確時間短縮状態」への移行報知及び演出用打ち方指示が終了し、該「普図低確時間短縮状態」中に主表示領域Ｄｍの中央部分で表示される第３図柄が、第１特別図柄から第２特別図柄に切り替わった状態を示した図であり、図８２（ｃ）は、図８２（ｂ）の状態から、第２特別図柄の変動表示が実行を開始した状態を示した図である。
第５実施形態の「通常遊技状態」中に、特別図柄１の変動表示によって天井到達して「普図低確時間短縮状態」に移行するものの、該特別図柄１の変動表示の実行中に、特別図柄２の変動表示において大当たりする場合のタイミングチャートである。
第５実施形態における音声ランプ制御装置内のＭＰＵにより実行される変動演出処理を示したフローチャートである。
第５実施形態における音声ランプ制御装置内のＭＰＵにより実行される天井到達演出切替処理を示したフローチャートである。
第５実施形態の「通常遊技状態」の天井到達時において第１特別図柄又は第２特別図柄の動的表示の実行に基づいて行われる第３図柄表示装置８１での変動演出の推移を示した図であり、図８６（ａ）は、「通常遊技状態」中の、天井到達までの特別図柄の変動表示の実行回数があと１回の状態において、第１特別図柄及び第２特別図柄の変動表示がいずれも停止中となっている状態を示した図であり、図８６（ｂ）は、図８６（ａ）の状態から、第１特別図柄の変動表示が開始され、天井到達報知演出が実行されている状態を示した図であり、図８６（ｃ）は、図８６（ｂ）の状態から、第２特別図柄の大当たりに当選することとなる変動表示が開始され、天井到達報知演出が中断された状態を示した図であり、図８６（ｄ）は、図８６（ｃ）の状態から、第２特別図柄の大当たりとなる変動表示が停止した状態を示した図である。
第５実施形態の「通常遊技状態」の天井到達時において第１特別図柄又は第２特別図柄の動的表示の実行に基づいて行われる第３図柄表示装置８１での変動演出の推移を示した図であり、図８７（ａ）は、図８６（ｄ）の状態から、第２特別図柄の変動表示で大当たりしたことにより移行した「普図高確時間短縮状態」において、特別図柄の変動表示の実行回数が９９回となっている状態を示した図であり、図８７（ｂ）は、図８７（ａ）の状態から、第２特別図柄の変動表示が停止し、時短終了条件が成立して「通常遊技状態」に移行した状態を示した図であり、図８７（ｃ）は、図８７（ｂ）の状態から、主表示領域Ｄｍの中央部分において表示される第３図柄が、第２特別図柄から第１特別図柄に切り替わった状態を示した図である。
第６実施形態のパチンコ機１０の遊技盤１３の正面図である。
（ａ）は、第６実施形態の普図当たり乱数テーブルの一例を模式的に示した図であり、（ｂ）は、第６実施形態の普図変動時間テーブルの一例を模式的に示した図であり、（ｃ）は、第６実施形態の普通電役開放テーブルの一例を模式的に示した図である。
【発明を実施するための形態】
【００１０】
＜第１実施形態＞
以下、本発明の実施形態について、添付図面を参照して説明する。まず、図１～図５９を参照し、本発明をパチンコ遊技機（以下、単に「パチンコ機」という）１０に適用した場合の第１実施形態について説明する。図１は、第１実施形態におけるパチンコ機１０の正面図であり、図２はパチンコ機１０の背面図であり、図３はパチンコ機１０の遊技盤１３の正面図である。
（【００１１】以降は省略されています）
