発明の名称伸縮継手
出願人株式会社エーアンドエーマテリアル
代理人個人,個人,個人
主分類F16L 27/10 20060101AFI20250710BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】内部に設けられたセンサを簡単に交換することができる伸縮継手を提供する。
【解決手段】伸縮継手20は、第1フランジ21及び第2フランジ22との間に設けられ伸縮性を有し流体の流出を防止するベローズ材23とベローズ材23よりも内側に周方向に沿って設けられた保護管37と、保護管37の内部に設けられたFBGセンサ40,41,42と、ベローズ材23、第1フランジ21又は第2フランジ22の少なくともいずれか1つに設けられ、保護管37及びFBGセンサ40,41,42をベローズ材23の内部に導入する導入部50とを備え、導入部50は、導入部50が設けられているベローズ材23、第1フランジ又は第2フランジの少なくともいずれか1つの内側と外側との間の気密を確保するように構成されている。
【選択図】図4
特許請求の範囲【請求項１】
流体が流通する第１ダクトと第２ダクトとの間を接続し内部を前記流体が流通する伸縮継手であって、
前記第１ダクトに接続される第１フランジと、
前記第２ダクトに接続される第２フランジと、
前記第１フランジ及び前記第２フランジとの間に設けられ伸縮性を有し前記流体の流出を防止する流出防止部と、
前記流出防止部よりも内側に周方向に沿って設けられた管状保護部材と、
前記管状保護部材の内部に設けられた線状センサと、
前記流出防止部、前記第１フランジ又は前記第２フランジの少なくともいずれか１つに設けられ、前記管状保護部材及び前記線状センサを前記流出防止部の内部に導入する導入部と
を備え、
前記導入部は、前記導入部が設けられている前記流出防止部、前記第１フランジ又は前記第２フランジの少なくともいずれか１つの内側と外側との間の気密を確保するように構成されている伸縮継手。
続きを表示（約 410 文字）【請求項２】
前記流出防止部、前記第１フランジ又は前記第２フランジの少なくともいずれか１つに設けられ、前記導入部から前記流出防止部の内部に導入された前記管状保護部材及び前記線状センサが導出される、導出部を備え、
前記導出部は、前記導出部が設けられている前記流出防止部、前記第１フランジ又は前記第２フランジの少なくともいずれか１つの内側と外側との間の気密を確保するように構成されている請求項１に記載の伸縮継手。
【請求項３】
前記管状保護部材は、金属により形成されている請求項１又は２に記載の伸縮継手。
【請求項４】
前記管状保護部材は、樹脂により形成されている請求項１又は２に記載の伸縮継手。
【請求項５】
前記管状保護部材は、前記線状センサと接触する径方向内側部分が樹脂により形成され、径方向外側部分が金属により形成されている請求項１又は２に記載の伸縮継手。

発明の詳細な説明【技術分野】
【０００１】
この発明は伸縮継手に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
火力発電所や化学プラント等の設備に設けられている、高温ガス等の流体を移送するダクトの連結部には、ダクト自体に生じる変位、振動及び応力等を吸収する目的で伸縮継手が使用されている。従来の伸縮継手の例として、例えば特許文献１に記載された伸縮継手が知られている。この伸縮継手は、ダクトと接続可能に形成された１対のフランジを、伸縮可撓性を有する筒状の非金属製のベローズ材及び断熱部で繋いだものであって、断熱部に複数の温度ヒューズが配列されており、これらの温度ヒューズの断線状態を検出することで、断熱部の断熱機能の低下を検出する。
【先行技術文献】
【特許文献】
【０００３】
特開２０１１－２７１８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の伸縮継手では、伸縮継手の内部に設けられた温度ヒューズが高熱により断線した場合や、伸縮継手本体の損傷によらない、使用による経年劣化等により断線した場合には、温度ヒューズを交換するために伸縮継手を解体し、再度温度ヒューズを組み込んで伸縮継手を組み立て直す必要があるため、伸縮継手自体は解体修理する必要が無いにもかかわらず温度ヒューズの交換のために伸縮継手本体の解体修理が必要となり、作業工数が多く、莫大なコストがかかってしまうという問題点があった。
【０００５】
この発明は、このような問題を解決するためになされたものであり、内部に設けられたセンサ等を簡単に交換することができる伸縮継手を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明に係る伸縮継手は、流体が流通する第１ダクトと第２ダクトとの間を接続し内部を流体が流通する伸縮継手であって、第１ダクトに接続される第１フランジと、第２ダクトに接続される第２フランジと、第１フランジ及び第２フランジとの間に設けられ伸縮性を有し流体の流出を防止する流出防止部と、流出防止部よりも内側に周方向に沿って設けられた管状保護部材と、管状保護部材の内部に設けられた線状センサと、流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つに設けられ、管状保護部材及び線状センサを流出防止部の内部に導入する導入部とを備え、導入部は、導入部が設けられている流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つの内側と外側との間の気密を確保するように構成されている。
【０００７】
また、流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つに設けられ、導入部から流出防止部の内部に導入された管状保護部材及び線状センサが導出される、導出部を備え、導出部は、導出部が設けられている流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つの内側と外側との間の気密を確保するように構成されていてもよい。
また、管状保護部材は、金属により形成されていてもよい。
また、管状保護部材は、樹脂により形成されていてもよい。
また、管状保護部材は、線状センサと接触する径方向内側部分が樹脂により形成され、径方向外側部分が金属により形成されていてもよい。
【発明の効果】
【０００８】
本発明に係る伸縮継手は、管状保護部材の内部に設けられた線状センサと、流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つに設けられ、管状保護部材及び線状センサを流出防止部の内部に導入する導入部とを備え、導入部は、導入部が設けられている流出防止部、第１フランジ又は第２フランジの少なくともいずれか１つの内側と外側との間の気密を確保するように構成されているため、内部に設けられたセンサを簡単に交換することが可能な伸縮継手を提供することができる。
【図面の簡単な説明】
【０００９】

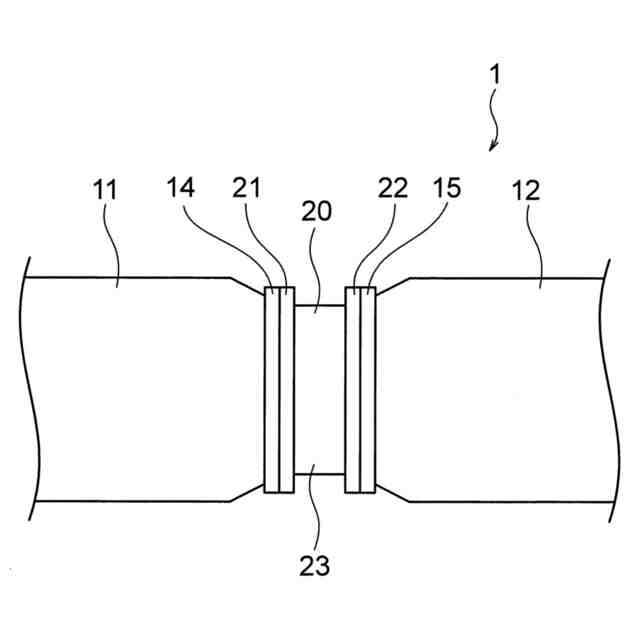

本発明の実施の形態１における非金属製伸縮継手の概略図である。

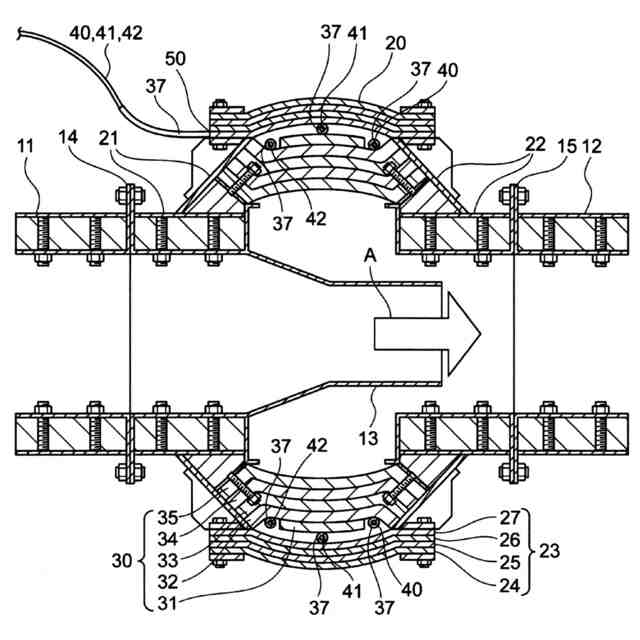

図１に示す上流側ダクト、下流側ダクト及び伸縮継手の断面概略図である。

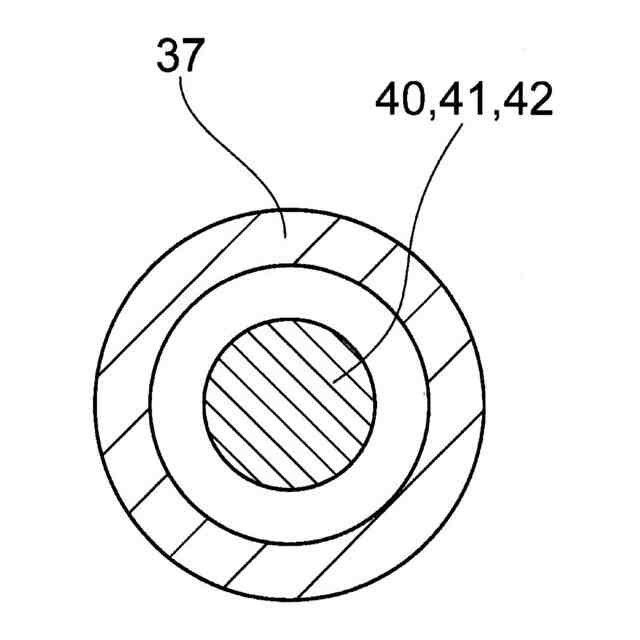

本発明の実施の形態１に係る保護管及びＦＢＧセンサを径方向に沿って切断した断面図である。

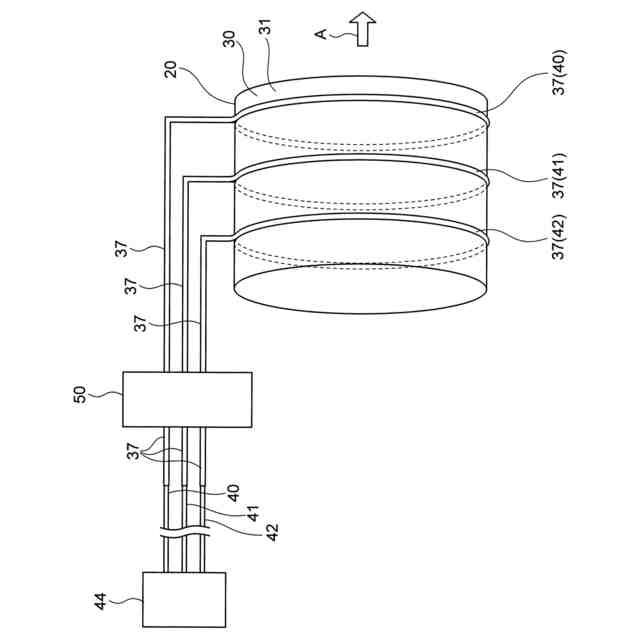

本発明の実施の形態１に係る伸縮継手と、保護管と、ＦＢＧセンサとの模式図である。

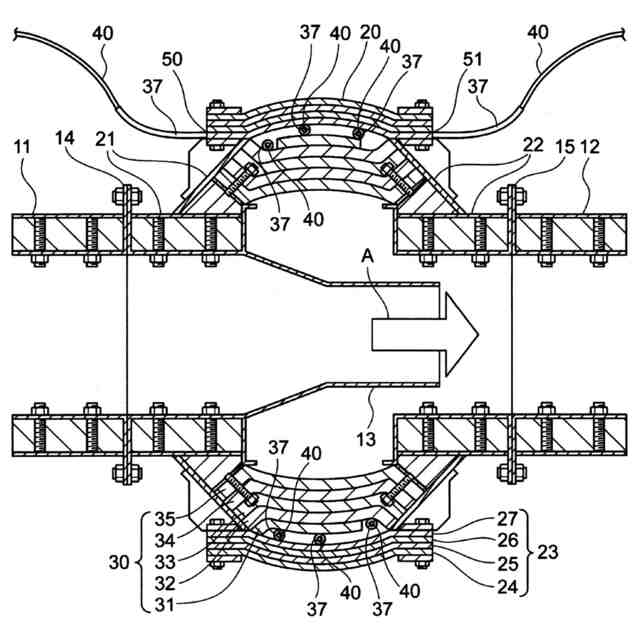

本発明の実施の形態２に係る上流側ダクト、下流側ダクト及び伸縮継手の概略断面図である。

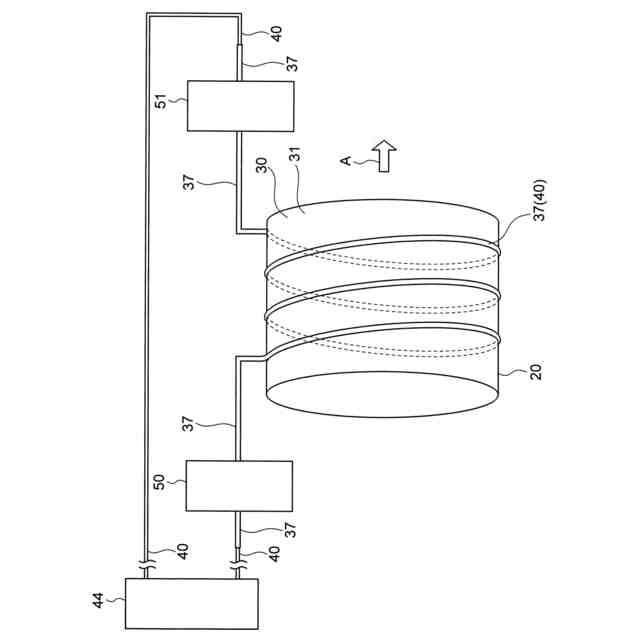

本発明の実施の形態２に係る伸縮継手と、保護管と、ＦＢＧセンサとの模式図である。

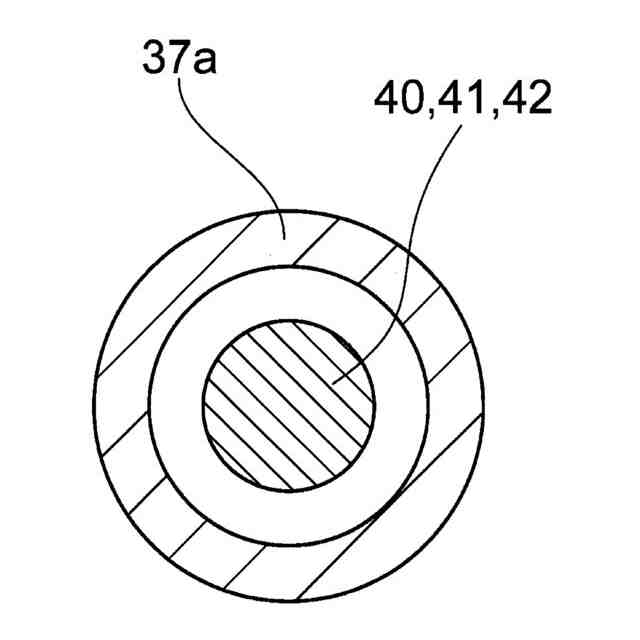

本発明の実施の形態３に係る保護管及びＦＢＧセンサを径方向に沿って切断した断面図である。

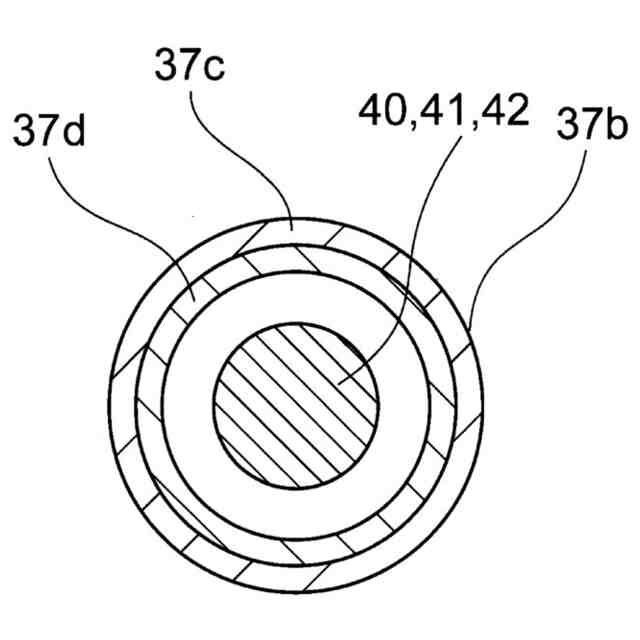

本発明の実施の形態４に係る保護管及びＦＢＧセンサを径方向に沿って切断した断面図である。
【発明を実施するための形態】
【００１０】
実施の形態１．
以下、本発明の実施の形態１に係る伸縮継手を添付図面に基づいて説明する。図１は、本実施の形態１における非金属製伸縮継手の概略図である。本実施の形態１では火力発電設備等に配設されているダクト構造１は、内部に排気ガス等の高温の流体が流通する、円筒状の上流側ダクト１１と下流側ダクト１２とを有している。ダクト構造１に設けられた非金属製伸縮継手である伸縮継手２０は、上流側ダクト１１と下流側ダクト１２との間に配置されて両ダクト間を接続し、内部の流体の流出を防止している。また、伸縮継手２０は、上流側ダクト１１と下流側ダクト１２との膨張、収縮による両ダクトの間隔の変動を吸収し、流体の流通により上流側ダクト１１と下流側ダクト１２とに発生する振動等も吸収している。なお、図１に示される伸縮継手２０は円筒状のものを例示しているが、実際の形状はこれに限られず、接続するダクト構造の形状に合わせた構造とすることが一般的であり、例えば角筒形の形状を用いることもできる。
（【００１１】以降は省略されています）
