公開番号2025106676
公報種別公開特許公報(A)
公開日2025-07-16
出願番号2024000101
出願日2024-01-04
発明の名称組電池
出願人プライムプラネットエナジー&ソリューションズ株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/342 20210101AFI20250709BHJP(基本的電気素子)
要約【課題】信頼性の高い組電池を提供する。
【解決手段】角形二次電池は、正極および負極を含む電極体と、電極体を収容する電池ケースとを含み、電池ケースは、第1の方向に直交する第2の方向において互いに対向する第1壁部および第2壁部を含み、第1壁部には、電池ケース内の圧力が第1の圧力値以上となったときに破断し、電池ケース内のガスを電池ケース外に排出するガス排出弁が設けられ、隣接部材は、第1壁部の外面と対向する第1面を有し、隣接部材におけるガス排出弁と対向する位置に空間が形成され、隣接部材の第1面に、空間に連通する溝部が形成され、電池ケース内の圧力が上昇したとき、ガス排出弁が破断する第1の圧力値に達する前に、第1壁部の一部が溝部に沿って電池ケースの外側に変形する。

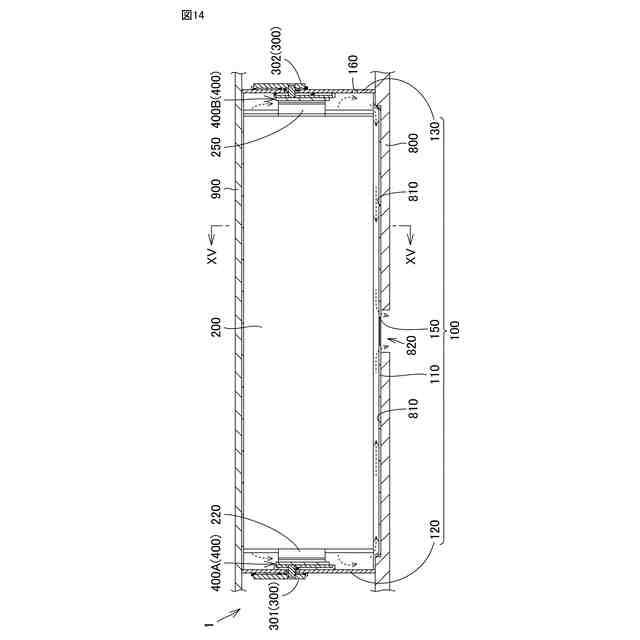

【選択図】図14
特許請求の範囲【請求項１】
第１の方向に配列された複数の角形二次電池と、
前記角形二次電池上に配置された隣接部材とを備え、

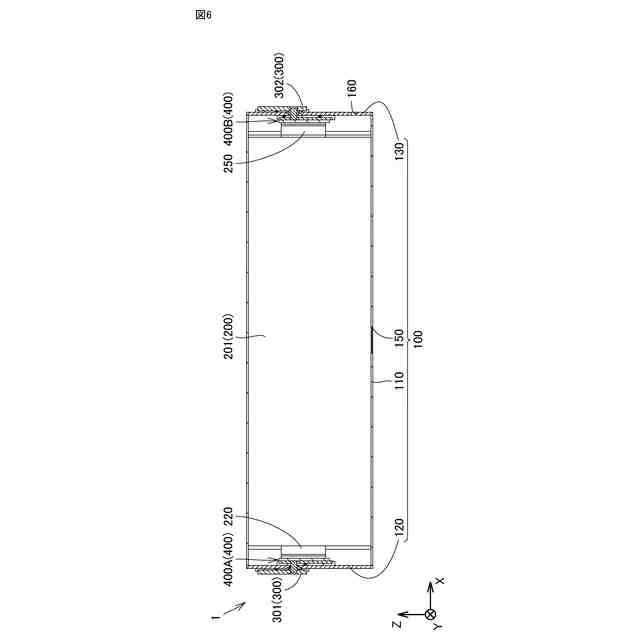

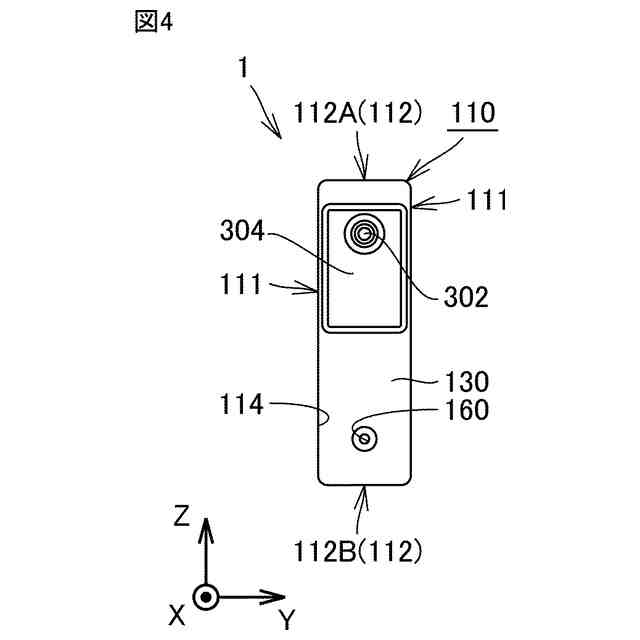

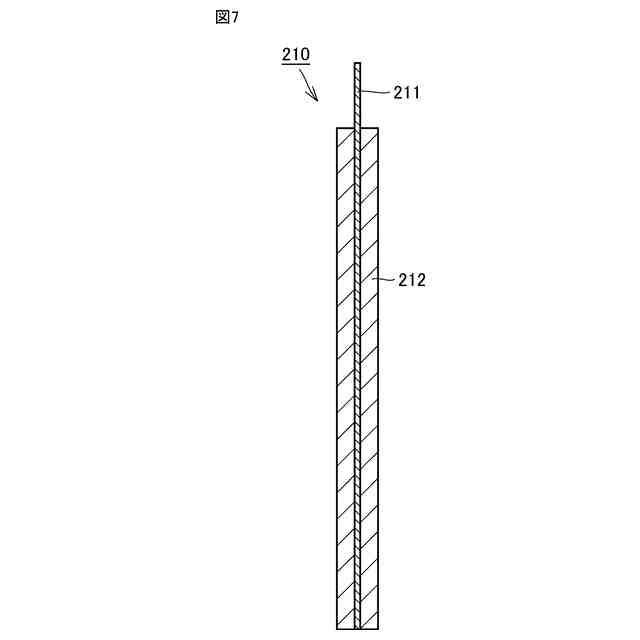

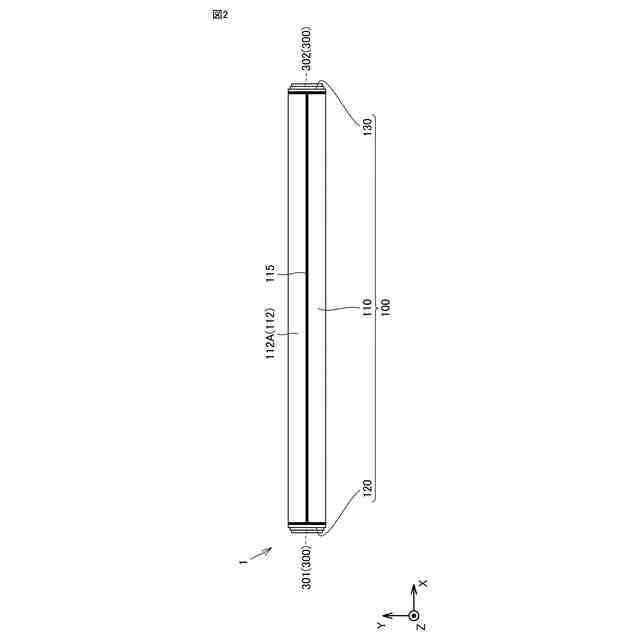

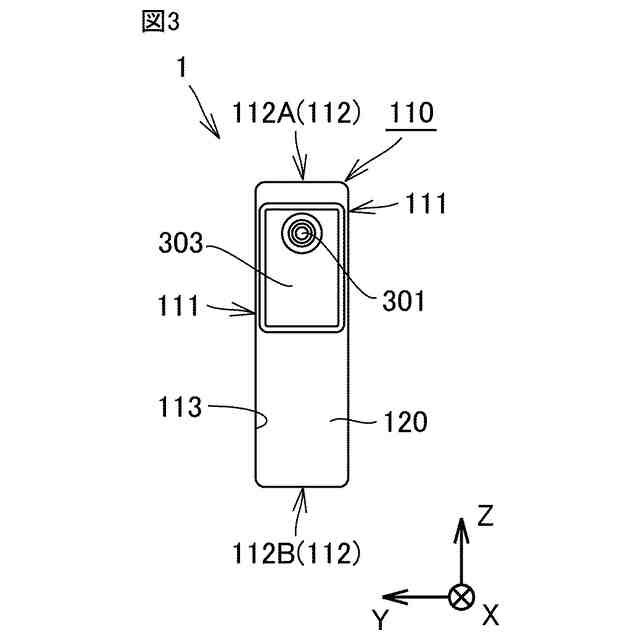

前記角形二次電池は、正極および負極を含む電極体と、前記電極体を収容する電池ケースとを含み、
前記電池ケースは、前記第１の方向に直交する第２の方向において互いに対向する第１壁部および第２壁部を含み、
前記第１壁部には、前記電池ケース内の圧力が第１の圧力値以上となったときに破断し、前記電池ケース内のガスを前記電池ケース外に排出するガス排出弁が設けられ、
前記隣接部材は、前記第１壁部の外面と対向する第１面を有し、
前記隣接部材における前記ガス排出弁と対向する位置に空間が形成され、
前記隣接部材の前記第１面に、前記空間に連通する溝部が形成され、
前記電池ケース内の圧力が上昇したとき、前記ガス排出弁が破断する前記第１の圧力値に達する前に、前記第１壁部の一部が前記溝部に沿って前記電池ケースの外側に変形する、組電池。
続きを表示（約 500 文字）【請求項２】
前記電池ケースは、前記第１の方向において互いに対向する一対の第３壁部を含み、
複数の前記角形二次電池における各々の前記第３壁部が対向するように複数の前記角形二次電池が配置される、請求項１に記載の組電池。
【請求項３】
前記第２壁部の外面側に配置された第２隣接部材をさらに備えた、請求項１または請求項２に記載の組電池。
【請求項４】
前記溝部は、前記第２の方向からみたとき、前記第１面における前記電極体と重ならない部分に達するように形成される、請求項１または請求項２に記載の組電池。
【請求項５】
前記電池ケースおよび前記隣接部材は、金属により各々構成され、
前記電池ケースにおける前記第１壁部の厚みは、前記隣接部材における前記溝部が形成されない部分の厚み以下である、請求項１または請求項２に記載の組電池。
【請求項６】

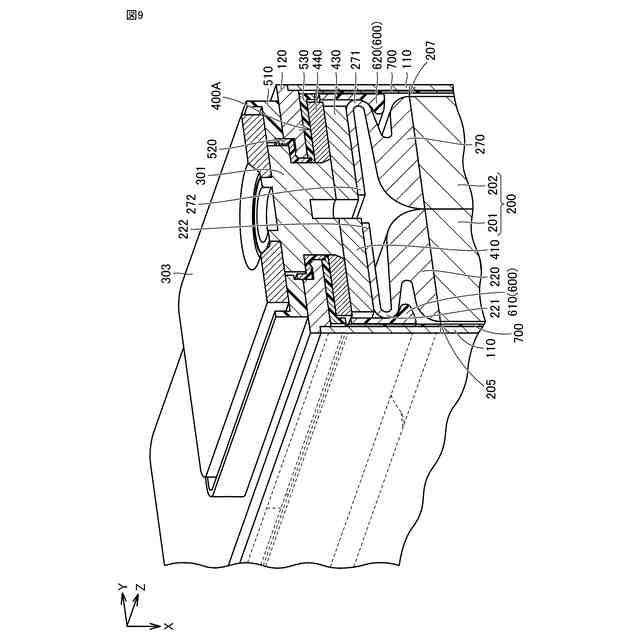

前記電池ケースは、開口を有するケース本体と、前記開口を封口する封口板とを含み、
前記ガス排出弁は、前記ケース本体に設けられる、請求項１または請求項２に記載の組電池。

発明の詳細な説明【技術分野】
【０００１】
本技術は、組電池に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特開２０２３－４７００９号公報（特許文献１）には、電池モジュールとクーリングプレートとの固定構造において、クーリングプレートにおける電池モジュール側の表面に複数の凹部を設けることが記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－４７００９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
電池ケース内の圧力が上昇したときに、所定の位置に設けられたガス排出弁を破断させることが従来から行われている。電池の信頼性を向上させる観点から、電池ケース内において、ガス排出弁に向かうガスの経路を確保することが求められる。
【０００５】
本技術の目的は、信頼性の高い組電池を提供することにある。
【課題を解決するための手段】
【０００６】
本技術は、以下の組電池を提供する。
【０００７】
［１］第１の方向に配列された複数の角形二次電池と、前記角形二次電池上に配置された隣接部材とを備え、前記角形二次電池は、正極および負極を含む電極体と、前記電極体を収容する電池ケースとを含み、前記電池ケースは、前記第１の方向に直交する第２の方向において互いに対向する第１壁部および第２壁部を含み、前記第１壁部には、前記電池ケース内の圧力が第１の圧力値以上となったときに破断し、前記電池ケース内のガスを前記電池ケース外に排出するガス排出弁が設けられ、前記隣接部材は、前記第１壁部の外面と対向する第１面を有し、前記隣接部材における前記ガス排出弁と対向する位置に空間が形成され、前記隣接部材の前記第１面に、前記空間に連通する溝部が形成され、前記電池ケース内の圧力が上昇したとき、前記ガス排出弁が破断する前記第１の圧力値に達する前に、前記第１壁部の一部が前記溝部に沿って前記電池ケースの外側に変形する、組電池。
【０００８】
［２］前記電池ケースは、前記第１の方向において互いに対向する一対の第３壁部を含み、複数の前記角形二次電池における各々の前記第３壁部が対向するように複数の前記角形二次電池が配置される、［１］に記載の組電池。
【０００９】
［３］前記第２壁部の外面側に配置された第２隣接部材をさらに備えた、［１］または［２］に記載の組電池。
【００１０】
［４］前記溝部は、前記第２の方向からみたとき、前記第１面における前記電極体と重ならない部分に達するように形成される、［１］から［３］のいずれか１項に記載の組電池。
（【００１１】以降は省略されています）
