公開番号2025104980
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023223209
出願日2023-12-28
発明の名称マットレスの下に挿入される体位調整具および体位調整具用シート
出願人パラマウントベッド株式会社
代理人弁理士法人iX
主分類A47C 27/00 20060101AFI20250703BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】使い勝手のよいマットレスの下に挿入される体位調整具を提供する。
【解決手段】上面部と、前記上面部の前端から斜め下方に向けて延びる第1傾斜部と、前記上面部の左端から斜め下方に向けて延びる第2傾斜部と、前記上面部の右端から斜め下方に向けて延びる第3傾斜部と、を備えていることを特徴とするマットレスの下に挿入される体位調整具。
【選択図】図1
特許請求の範囲【請求項１】
上面部と、
前記上面部の前端から斜め下方に向けて延びる第１傾斜部と、
前記上面部の左端から斜め下方に向けて延びる第２傾斜部と、
前記上面部の右端から斜め下方に向けて延びる第３傾斜部と、
を備えていることを特徴とするマットレスの下に挿入される体位調整具。
続きを表示（約 880 文字）【請求項２】
底面部と、
前記底面部の前端から上方に向けて延びる前面部と、
前記底面部の左右両端から上方に向けて延びる左側面部、右側面部と、
前記底面部の後端から上方に向けて延びる後面部と、
前記前面部の上端から後斜め上方に向けて延びる前記第１傾斜部と、
前記左側面部の上端から右斜め上方に向けて延びる前記第２傾斜部と、
前記右側面部の上端から左斜め上方に向けて延びる第３傾斜部と、
前記後面部の上端、前記第１傾斜部の上端、前記第２傾斜部の上端、および前記第３傾斜部の上端を接続する前記上面部と、
を備えていることを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項３】
前記第１傾斜部の傾斜角度は、前記第２傾斜部の傾斜角度および前記第３傾斜部の傾斜角度よりも小さいことを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項４】
前記第１傾斜部の傾斜角度は、６度以上９度以下となっていることを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項５】
前記上面部までの高さ寸法は、２０ｍｍ以上８０ｍｍ以下となっていることを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項６】
前記第２傾斜部の下端から前記第３傾斜部の下端までの長さ寸法は、４００ｍｍ以上７００ｍｍ以下となっていることを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項７】
前記第１傾斜部に向けて押圧したときの硬さは、４０パーセント圧縮硬さで、２００Ｎ以上７００Ｎ以下となっていることを特徴とする請求項１に記載のマットレスの下に挿入される体位調整具。
【請求項８】
請求項１～７のいずれか１項に記載のマットレスの下に挿入される体位調整具の挿入位置を示す挿入部を備えたことを特徴とする体位調整具用シート。

発明の詳細な説明【技術分野】
【０００１】
本発明の態様は、一般的に、マットレスの下に挿入される体位調整具および体位調整具用シートに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
褥瘡を予防するために、患者の体位を変換するための体位調整具が知られている（特許文献１）。
【先行技術文献】
【特許文献】
【０００３】
特開２００２－１４３２３３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
マットレスの下に体位調整具を挿入して、患者の体位を変換する方法が知られている。特許文献１に記載された体位調整具は、単純な楔形状となっているので、患者に違和感を与えるおそれがある。また、間接法として、マットレスの下に体位調整具を挿入して使用した場合、体位調整具の形状や大きさによっては患者の体位を大きく変換することになる。そうすると、患者に大きな体圧変化が起き、患者にズレが発生するおそれがある。
【０００５】
本発明の態様は、使い勝手のよいマットレスの下に挿入される体位調整具および体位調整具用シートを提供する。
【課題を解決するための手段】
【０００６】
本発明の態様は、上面部と、前記上面部の前端から斜め下方に向けて延びる第１傾斜部と、前記上面部の左端から斜め下方に向けて延びる第２傾斜部と、前記上面部の右端から斜め下方に向けて延びる第３傾斜部と、を備えていることを特徴とするマットレスの下に挿入される体位調整具である。
【発明の効果】
【０００７】
本発明の態様は、使い勝手のよいマットレスの下に挿入される体位調整具および体位調整具用シートを提供できる。
【図面の簡単な説明】
【０００８】
本発明の実施形態に係る体位調整具を示す斜視図である。
体位調整具を上方からみた平面図である。
図２中の体位調整具を矢示Ａ－Ａ方向からみた側面図である。
図２中の体位調整具を矢示Ｂ－Ｂ方向からみた正面図である。
マットレスに体位調整具用シートが取り付けられた状態を示す側面図である。
体位調整具がマットレスの下に挿入された状態を示す説明図である。
体位調整具用シートを示す平面図である。

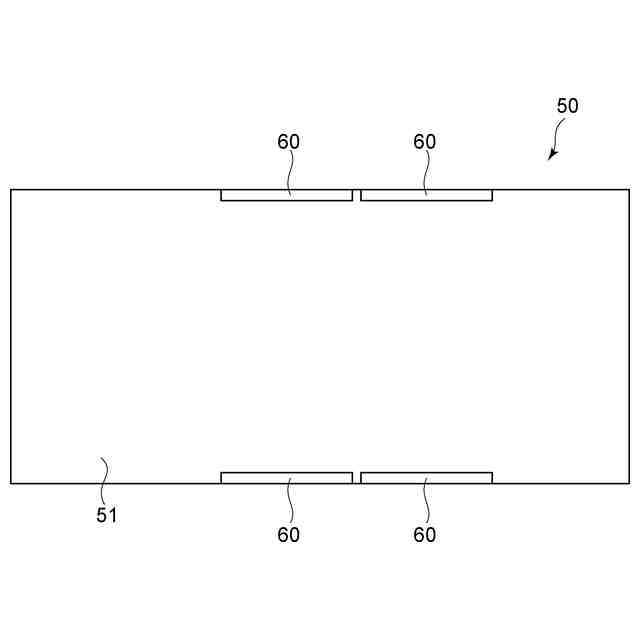

第１変形例に係る体位調整具用シートを示す平面図である。

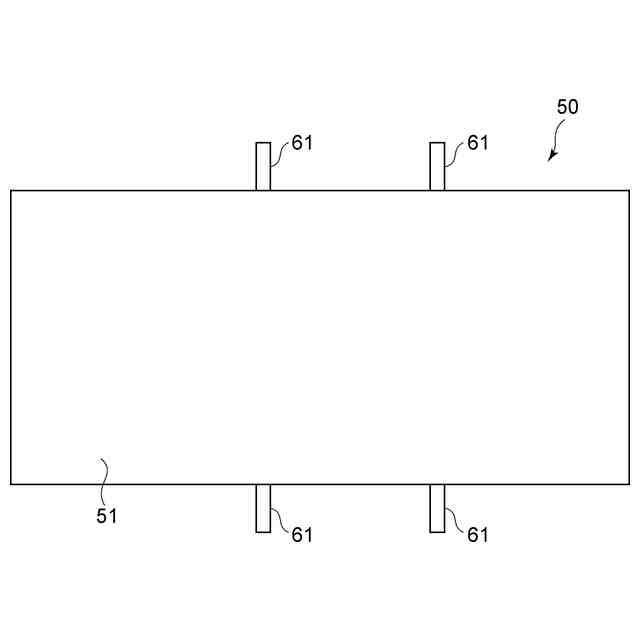

第２変形例に係る体位調整具用シートを示す平面図である。
第３変形例に係る体位調整具用シートを示す平面図である。
【発明を実施するための形態】
【０００９】
本発明の実施形態に係る体位調整具および体位調整具用シートについて、図１～図７を参照して説明する。

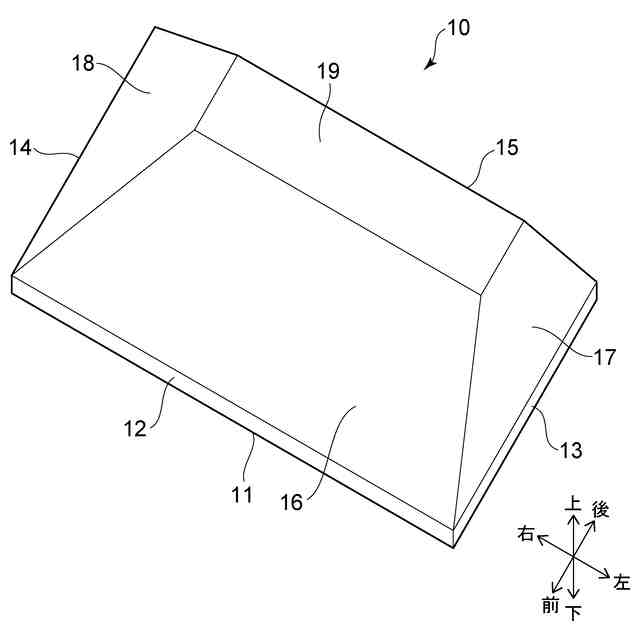

図１は、本発明の実施形態に係る体位調整具を示す斜視図である。

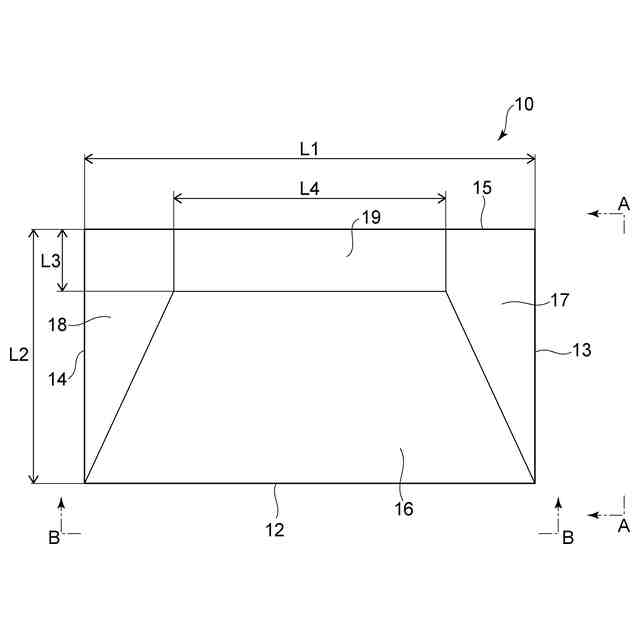

図２は、体位調整具を上方からみた平面図である。

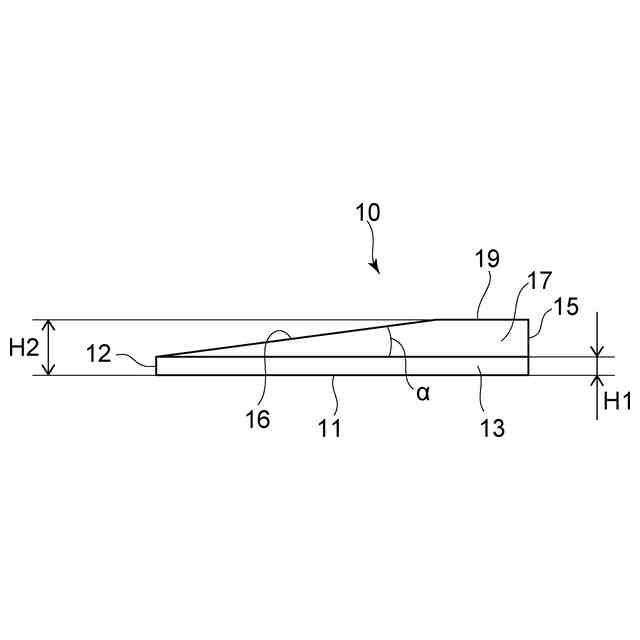

図３は、図２中の体位調整具を矢示Ａ－Ａ方向からみた側面図である。

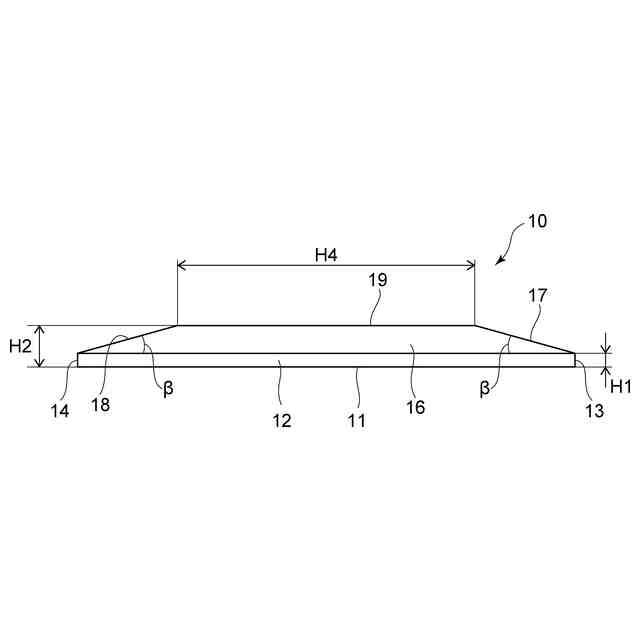

図４は、図２中の体位調整具を矢示Ｂ－Ｂ方向からみた正面図である。
図５は、マットレスに体位調整具用シートが取り付けられた状態を示す側面図である。

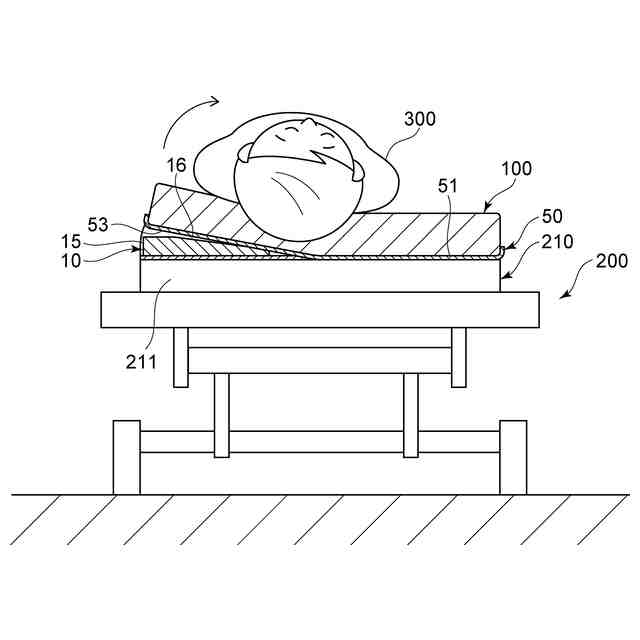

図６は、体位調整具がマットレスの下に挿入された状態を示す説明図である。

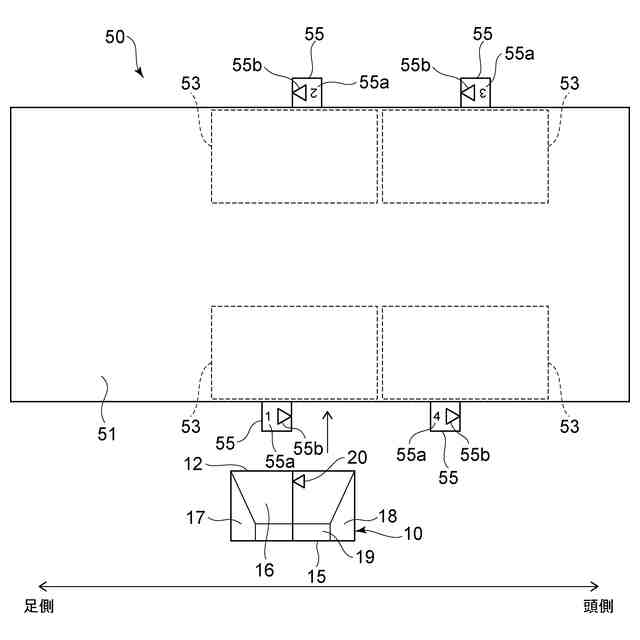

図７は、体位調整具用シートを示す平面図である。
【００１０】
体位調整具１０は、患者３００の体位を変換させて、患者３００に褥瘡が発生するのを抑制するためのものである。図６に示すように、体位調整具１０は、マットレス１００とベッド２００のボトム２１０（底部）との間に挿入される。図１に示すように、体位調整具１０は、マットレス１００の下に挿入する挿入方向を「前」とし、その反対側を「後」として説明する。また、体位調整具１０は、前を向いた人から見て、「左」、「右」、「上」、「下」として説明する。
（【００１１】以降は省略されています）
