公開番号2025104603
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222507
出願日2023-12-28
発明の名称二重容器
出願人キョーラク株式会社
代理人SK弁理士法人,個人,個人
主分類B65D 1/02 20060101AFI20250703BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内袋を容器本体から引き抜きやすい、二重容器を提供する。
【解決手段】本発明によれば、容器本体と、前記容器本体の口部に装着された口部装着部材を備える、二重容器であって、前記容器本体は、内袋と、前記内袋を覆うように配置された外殻を備え、前記容器本体の口部の中心軸が延びる方向を軸方向とすると、前記口部装着部材は、本体部材と、開閉部材を備え、前記本体部材は、前記内袋に前記軸方向に係合しており、かつ前記内袋の内部に連通する吐出口を備え、前記開閉部材は、前記吐出口を開閉可能に構成され、前記開閉部材には、前記内袋の内部と連通する開口を形成しやすくする構造を有する易開口形成部が設けられている、二重容器が提供される。
【選択図】図1
特許請求の範囲【請求項１】
容器本体と、前記容器本体の口部に装着された口部装着部材を備える、二重容器であって、
前記容器本体は、内袋と、前記内袋を覆うように配置された外殻を備え、
前記容器本体の口部の中心軸が延びる方向を軸方向とすると、
前記口部装着部材は、本体部材と、開閉部材を備え、
前記本体部材は、前記内袋に前記軸方向に係合しており、かつ前記内袋の内部に連通する吐出口を備え、
前記開閉部材は、前記吐出口を開閉可能に構成され、
前記開閉部材には、前記内袋の内部と連通する開口を形成しやすくする構造を有する易開口形成部が設けられている、二重容器。
続きを表示（約 1,200 文字）【請求項２】
請求項１に記載の二重容器であって、
前記開閉部材は、前記開閉部材の外周面を構成する外筒を備え、
前記本体部材には、前記外筒の下端で覆われずに外部に露出している露出部が設けられている、二重容器。
【請求項３】
請求項１又は請求項２に記載の二重容器であって、
前記易開口形成部は、前記開閉部材に設けられた弱化部と、前記弱化部に隣接して設けられた突起を備え、
前記突起の下側には空洞が設けられており、
前記易開口形成部は、前記突起を倒す際に前記弱化部を引き裂いて前記空洞を外部と連通させることによって前記開口を形成可能に構成されている、二重容器。
【請求項４】
請求項１又は請求項２に記載の二重容器であって、
前記易開口形成部は、前記開閉部材に設けられた弱化部と、前記弱化部に隣接して設けられた突起を備え、
前記突起の下側には空洞が設けられており、
前記易開口形成部は、前記突起を前記空洞内に押し込む際に前記弱化部を引き裂いて前記開口を形成可能に構成されている、二重容器。
【請求項５】
請求項１又は請求項２に記載の二重容器であって、
前記易開口形成部は、前記開閉部材に設けられた押圧部を備え、
前記押圧部の下側には空洞が設けられており、
前記押圧部は、弱化部で構成されているか、又は弱化部に隣接して設けられており、
前記易開口形成部は、開口具の先端を前記押圧部に押し付けて前記開口具を前記空洞内に押し込むことによって前記弱化部を引き裂いて前記開口を形成可能に構成されている、二重容器。
【請求項６】
請求項１又は請求項２に記載の二重容器であって、
前記易開口形成部は、前記開閉部材に設けられた蓋部を備え、
前記蓋部は、前記蓋部の下側に設けられた空洞の周壁と連結部において連結されており、
前記易開口形成部は、前記蓋部に設けられた把持部を把持して引き上げることによって前記連結部を引き裂いて前記空洞を露出させて前記開口を形成可能に構成されている、二重容器。
【請求項７】
容器本体と、前記容器本体の口部に装着された口部装着部材を備える、二重容器であって、
前記容器本体は、内袋と、前記内袋を覆うように配置された外殻を備え、
前記容器本体の口部の中心軸が延びる方向を軸方向とすると、
前記口部装着部材は、本体部材と、開閉部材を備え、
前記本体部材は、前記内袋に前記軸方向に係合しており、かつ前記内袋の内部に連通する吐出口を備え、
前記開閉部材は、前記吐出口を開閉可能に構成され、
前記開閉部材は、前記開閉部材の外周面を構成する外筒を備え、
前記本体部材には、前記外筒の下端で覆われずに外部に露出している露出部が設けられている、二重容器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、二重容器に関する。
続きを表示（約 3,900 文字）【背景技術】
【０００２】
従来、外殻と内袋とを有する容器本体を備える二重容器が知られている。例えば、特許文献１には、外殻プリフォームと内袋プリフォームとを重ねた状態で二軸延伸ブロー成形を行うことによって形成した二重容器が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１０７４１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような二重容器の外殻と内袋とが別素材で成形されている場合や、使用後の内袋内に内容物が付着している場合等において、当該二重容器をリサイクルする際には、外殻と内袋とを分離することが望まれる。
【０００５】
外殻と内袋は、内袋を容器本体から引き抜くことによって分離することが想定されており、内袋を容器本体から引き抜く作業をできるだけ単純化すべく、キャップを内袋に軸方向に係合させた上で、キャップを引っ張ることで内袋を引き抜くという方法が考えられる。
【０００６】
しかし、内袋の内容物の漏出防止のために、キャップは、内袋の開口を密封するように装着されており、キャップを装着した状態で内袋を引き抜こうとした場合、内袋内のエアが抜けないために、内袋が収縮せず、内袋の引き抜きが困難になる場合がある。
【０００７】
本発明はこのような事情に鑑みてなされたものであり、内袋を容器本体から引き抜きやすい、二重容器を提供するものである。
【課題を解決するための手段】
【０００８】
本発明によれば、以下の発明が提供される。［１］容器本体と、前記容器本体の口部に装着された口部装着部材を備える、二重容器であって、前記容器本体は、内袋と、前記内袋を覆うように配置された外殻を備え、前記容器本体の口部の中心軸が延びる方向を軸方向とすると、前記口部装着部材は、本体部材と、開閉部材を備え、前記本体部材は、前記内袋に前記軸方向に係合しており、かつ前記内袋の内部に連通する吐出口を備え、前記開閉部材は、前記吐出口を開閉可能に構成され、前記開閉部材には、前記内袋の内部と連通する開口を形成しやすくする構造を有する易開口形成部が設けられている、二重容器。
［２］［１］に記載の二重容器であって、前記開閉部材は、前記開閉部材の外周面を構成する外筒を備え、前記本体部材には、前記外筒の下端で覆われずに外部に露出している露出部が設けられている、二重容器。
［３］［１］又は［２］に記載の二重容器であって、前記易開口形成部は、前記開閉部材に設けられた弱化部と、前記弱化部に隣接して設けられた突起を備え、前記突起の下側には空洞が設けられており、前記易開口形成部は、前記突起を倒す際に前記弱化部を引き裂いて前記空洞を外部と連通させることによって前記開口を形成可能に構成されている、二重容器。
［４］［１］又は［２］に記載の二重容器であって、前記易開口形成部は、前記開閉部材に設けられた弱化部と、前記弱化部に隣接して設けられた突起を備え、前記突起の下側には空洞が設けられており、前記易開口形成部は、前記突起を前記空洞内に押し込む際に前記弱化部を引き裂いて前記開口を形成可能に構成されている、二重容器。
［５］［１］又は［２］に記載の二重容器であって、前記易開口形成部は、前記開閉部材に設けられた押圧部を備え、前記押圧部の下側には空洞が設けられており、前記押圧部は、弱化部で構成されているか、又は弱化部に隣接して設けられており、前記易開口形成部は、開口具の先端を前記押圧部に押し付けて前記開口具を前記空洞内に押し込むことによって前記弱化部を引き裂いて前記開口を形成可能に構成されている、二重容器。
［６］［１］又は［２］に記載の二重容器であって、前記易開口形成部は、前記開閉部材に設けられた蓋部を備え、前記蓋部は、前記蓋部の下側に設けられた空洞の周壁と連結部において連結されており、前記易開口形成部は、前記蓋部に設けられた把持部を把持して引き上げることによって前記連結部を引き裂いて前記空洞を露出させて前記開口を形成可能に構成されている、二重容器。
［７］容器本体と、前記容器本体の口部に装着された口部装着部材を備える、二重容器であって、前記容器本体は、内袋と、前記内袋を覆うように配置された外殻を備え、前記容器本体の口部の中心軸が延びる方向を軸方向とすると、前記口部装着部材は、本体部材と、開閉部材を備え、前記本体部材は、前記内袋に前記軸方向に係合しており、かつ前記内袋の内部に連通する吐出口を備え、前記開閉部材は、前記吐出口を開閉可能に構成され、前記開閉部材は、前記開閉部材の外周面を構成する外筒を備え、前記本体部材には、前記外筒の下端で覆われずに外部に露出している露出部が設けられている、二重容器。
【発明の効果】
【０００９】
本発明の二重容器では、口部装着部材に設けられた開閉部材には、内袋の内部と連通する開口を形成しやすくする構造を有する易開口形成部が設けられている。このため、開閉部材に開口を形成することが容易であり、開口形成後は、内袋を引き抜く際に内袋内のエアーが開口を通じて抜けるので、内袋を容器本体から引き抜きやすい。
【図面の簡単な説明】
【００１０】

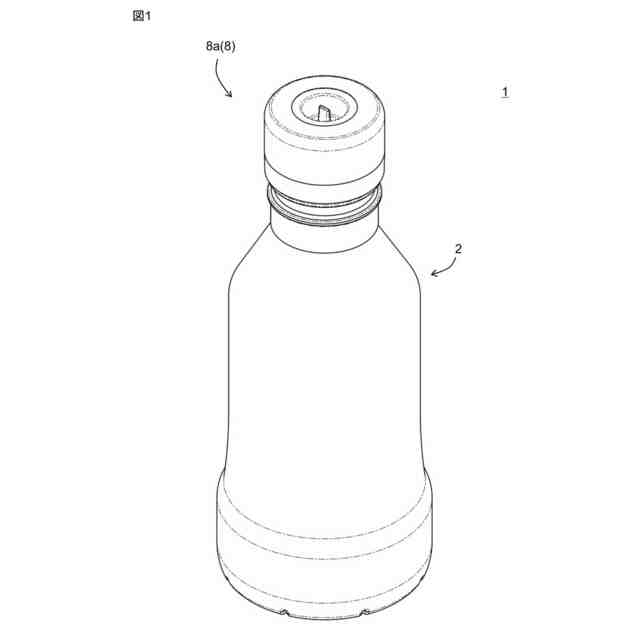

本発明の第１実施形態の二重容器１の斜視図である。図中の一点鎖線は、表面形状を構成する面の曲率が変化する境界線を表す。他の図についても同様である。

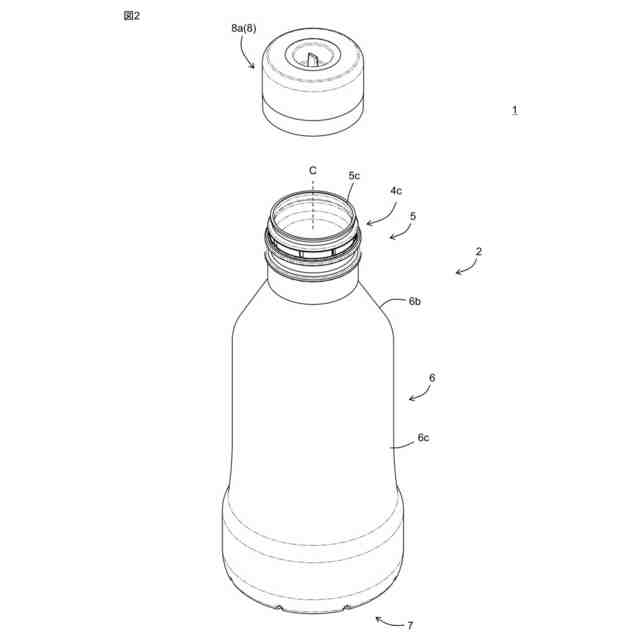

図１の二重容器１の分解斜視図である。

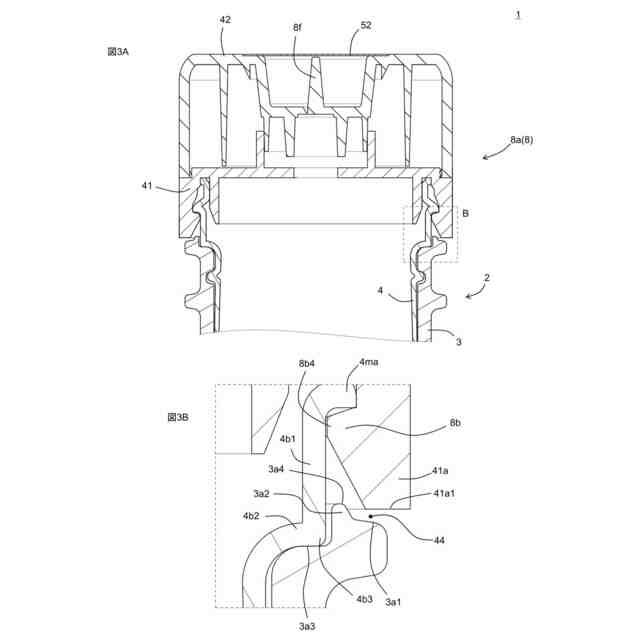

図３Ａは、開閉部材４２を閉じた状態での、図１の二重容器１の縦断面図である。図３Ｂは、図３Ａ中の領域Ｂの拡大図である。

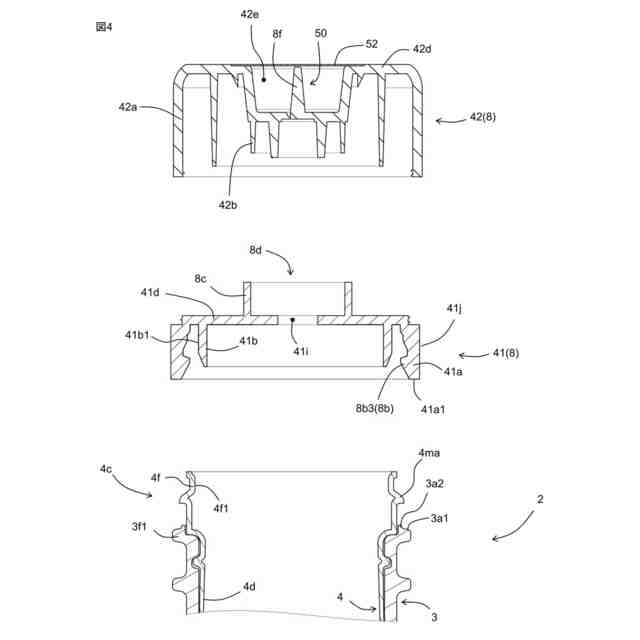

図３Ａの分解図である。

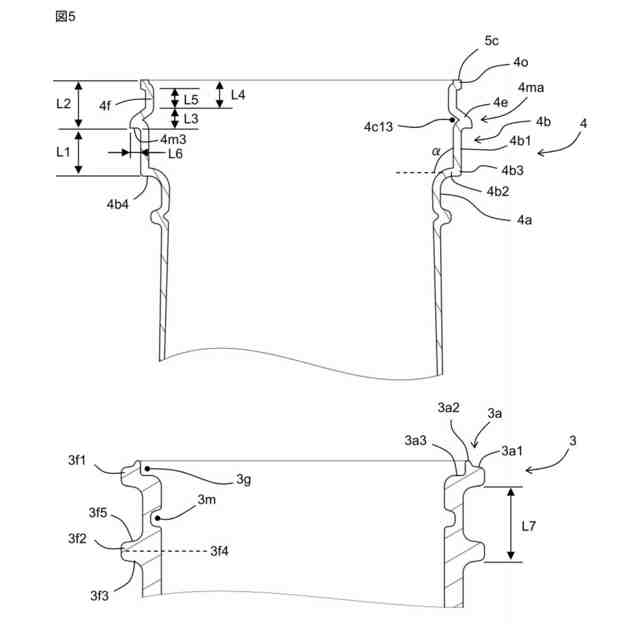

図４中の容器本体２の分割図である。

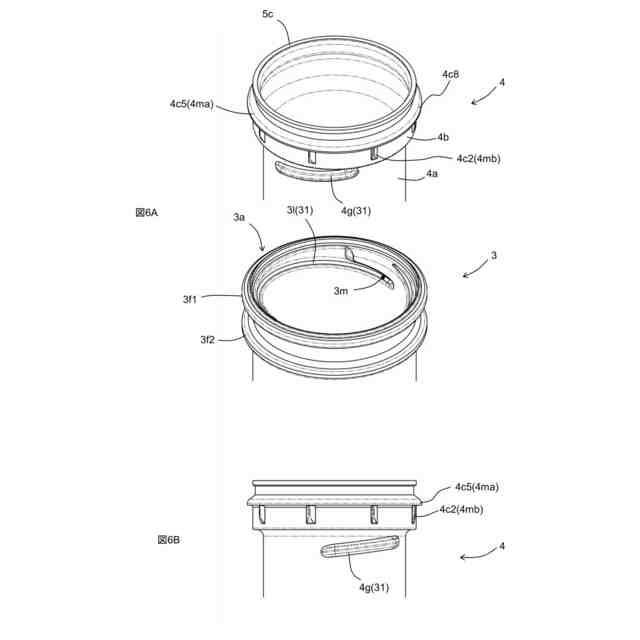

図６Ａは、図２の口部５近傍の分解斜視図であり、図６Ｂは、内袋４の正面図である。

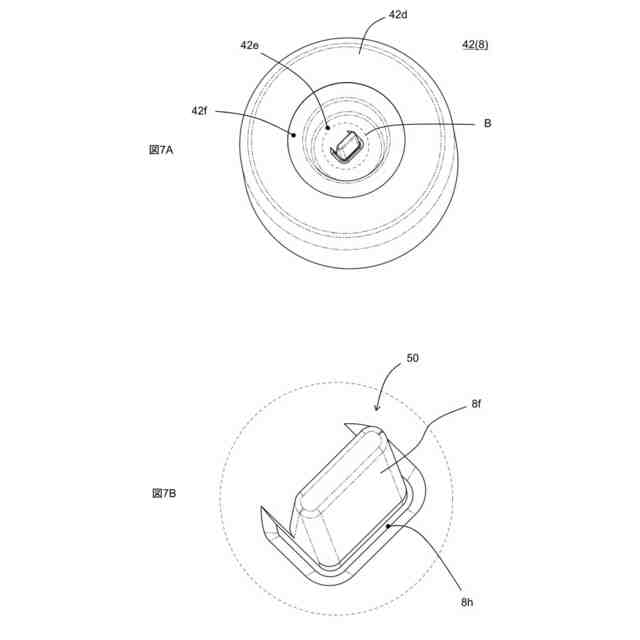

図７Ａは、図２中の口部装着部材８の本体部材４１を別の角度から見た斜視図である。図７Ｂは、図７Ａ中の領域Ｂの拡大図である。

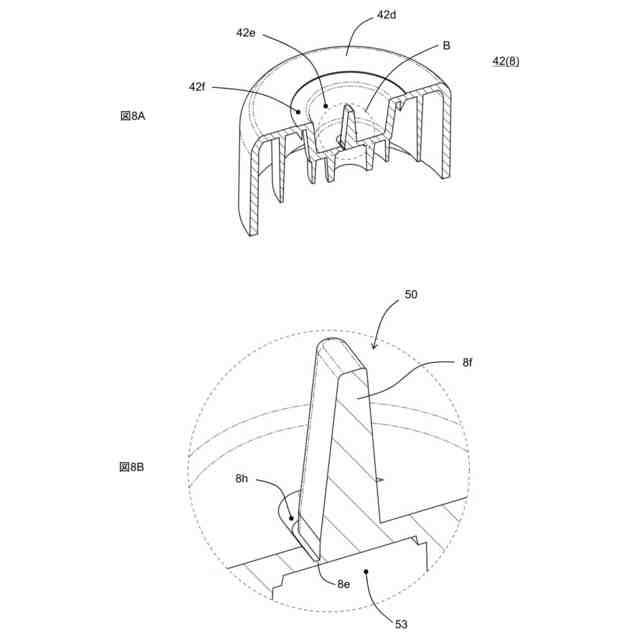

図８Ａは、図７Ａ中の口部装着部材８の断面斜視図であり、図８Ｂは、図８Ａ中の領域Ｂの拡大図である。

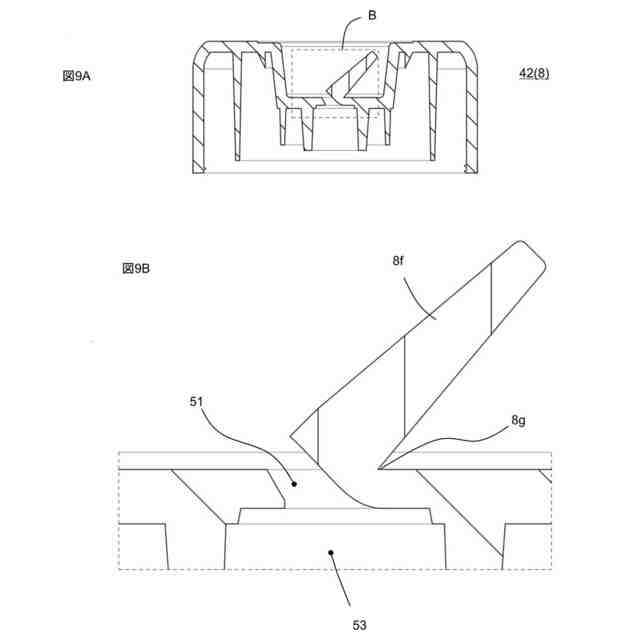

図９Ａは、突起８ｆを倒して開口５１を形成した状態での開閉部材４２を示す断面図である。図９Ｂは、図９Ａ中の領域Ｂの拡大図である。
内プリフォーム１４及び外プリフォーム１３が分離されている状態を示す斜視図である。
図１１Ａは、内プリフォーム１４に外プリフォーム１３を被せることによって構成されたプリフォーム１５の斜視図であり、図１１Ｂは、プリフォーム１５の正面図である。
図１２Ａは、本発明の第２実施形態の開閉部材４２の斜視図であり、図１２Ｂは、図１２Ａ中の領域Ｂの拡大図である。
図１３Ａは、図１２Ａの開閉部材４２の断面図であり、図１３Ｂは、図１３Ａの状態から突起８ｆを空洞５３内に押し込んで開口５１を形成した後の断面図である。
図１４Ａは、本発明の第３実施形態の開閉部材４２の斜視図であり、図１４Ｂは、図１４Ａ中の領域Ｂの拡大図である。
図１５Ａは、図１４Ａの開閉部材４２の断面図であり、図１５Ｂは、図１５Ａの状態から開口具５４の先端５４ａを空洞５３内に押し込んで開口５１を形成した後の断面図である。
図１６Ａは、図１４Ａの開閉部材４２の変形例の断面図であり、図１６Ｂは、図１６Ａの状態から開口具５４の先端５４ａを空洞５３内に押し込んで開口５１を形成した後の断面図である。
図１７Ａは、本発明の第４実施形態の開閉部材４２の斜視図であり、図１７Ｂは、図１７Ａの開閉部材４２の正面図である。
図１８Ａは、図１７Ａの開閉部材４２の蓋部８ｊを部分的に切除した状態の断面図であり、図１８Ｂは、図１８Ａ中の蓋部８ｊ及び基台８ｍの拡大図である。
図１９Ａは、図１７Ｂ中のＡ－Ａ断面図であり、図１９Ｂは、図１９Ａ中の基台８ｍの拡大図である。
図２０Ａは、図１７ＢのＢ－Ｂ断面の斜視図であり、図２０Ｂは、図２０Ａ中の領域Ｂの拡大図である。
図２１Ａは、図１９Ａ中のＡ－Ａ断面図であり、図２１Ｂは、図２１Ａの状態から蓋部８ｊを引き上げて開口５１を形成した後の状態の断面図である。
図２２Ａは、本発明の第５実施形態の口部装着部材８の斜視図であり、図２２Ｂは、図２２Ａの口部装着部材８の断面図である。
図２３Ａは、本発明の第６実施形態の開閉部材４２の斜視図であり、図２３Ｂは、図２３Ａの開閉部材４２を別の角度から見た斜視図である。
図２４Ａは、図２３Ａの開閉部材４２を有する口部装着部材８の斜視図であり、図２４Ｂは、図２４Ａの口部装着部材８の断面図である。
図２５Ａは、本発明の第７実施形態の開閉部材４２の斜視図であり、図２５Ｂは、図２５Ａの開閉部材４２を別の角度から見た斜視図である。
図２６Ａは、図２５Ａの開閉部材４２を有する口部装着部材８の斜視図であり、図２６Ｂは、図２６Ａの口部装着部材８の断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
