発明の名称アンテナ装置及びこれを備えるICカード
出願人TDK株式会社
代理人個人,個人
主分類H01Q 7/00 20060101AFI20250703BHJP(基本的電気素子)
要約【課題】ICカードに応用可能なアンテナ装置において、メタルプレートに設ける貫通孔を小型化する。
【解決手段】アンテナ装置1は、第1貫通孔43を有するメタルプレートと、開口部110aが第1貫通孔43と重なり、且つ、第1貫通孔43に沿って周回する第1コイルパターン110と、第1コイルパターン110に接続され、メタルプレート40の外縁49に沿って周回する第2コイルパターン120と、を備える。第1貫通孔43は、第1貫通孔43の中心から見て+Y方向に位置する第1エッジ431と、第1貫通孔43の中心から見て-Y方向に位置する第2エッジ432とを有する。第1及び第2エッジ431,432は、第1貫通孔43の中心に向かって突出し、先端が第1コイルパターン110の巻回領域と重なる第1及び第2突出部431A,432Aをそれぞれ有する。
【選択図】図9
特許請求の範囲【請求項１】
第１貫通孔を有するメタルプレートと、
開口部が前記第１貫通孔と重なり、且つ、前記第１貫通孔に沿って周回する第１コイルと、前記第１コイルに接続され、前記メタルプレートの外縁に沿って周回する第２コイルと、を含むコイルと、
を備え、
前記第１貫通孔のエッジは、前記第１貫通孔の中心から見て第１方向における一方側に位置する第１エッジと、前記第１貫通孔の中心から見て前記第１方向における他方側に位置する第２エッジとを有し、
前記第１エッジは、前記第２エッジに向かって突出し、前記第１コイルの巻回領域と重なる部分を有する第１突出部を有し、
前記第２エッジは、前記第１エッジに向かって突出し、前記第１コイルの巻回領域と重なる部分を有する第２突出部を有する、
アンテナ装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１貫通孔の平面形状は、前記第１貫通孔の中心を基準として点対称である、
請求項１に記載のアンテナ装置。
【請求項３】
前記第１及び第２突出部の先端は、前記第１コイルの前記巻回領域の径方向における中心よりも外側に位置する、
請求項１に記載のアンテナ装置。
【請求項４】
前記第１エッジは、前記第１突出部を複数有し、
前記第２エッジは、前記第２突出部を複数有する、
請求項１に記載のアンテナ装置。
【請求項５】
前記第１及び第２突出部の前記先端の角部は、ラウンド形状を有する、
請求項１に記載のアンテナ装置。
【請求項６】
前記第１貫通孔のエッジは、前記第１貫通孔の中心から見て前記第１方向と交差する第２方向における一方側に位置する第３エッジと、前記第１貫通孔の中心から見て前記第２方向における他方側に位置する第４エッジとを有し、
前記第３エッジは、前記第４エッジに向かって突出し、前記第１コイルの巻回領域と重なる部分を有する第３突出部を有し、
前記第４エッジは、前記第３エッジに向かって突出し、前記第１コイルの巻回領域と重なる部分を有する第４突出部を有する、
請求項１に記載のアンテナ装置。
【請求項７】
前記第１エッジは、前記第１突出部を複数有し、
前記第２エッジは、前記第２突出部を複数有し、
前記第３エッジは、前記第３突出部を複数有し、
前記第４エッジは、前記第４突出部を複数有する、
請求項６に記載のアンテナ装置。
【請求項８】
前記第１突出部は、第１接続部と、前記第１接続部よりも前記第１方向における他方側に位置する第１幅広部とを有し、
前記第２突出部は、第２接続部と、前記第２接続部よりも前記第１方向における一方側に位置する第２幅広部とを有し、
前記第１及び第２幅広部の前記第１方向と交差する第２方向における幅は、前記第１及び第２接続部の前記第２方向における幅よりも大きい、
請求項１に記載のアンテナ装置。
【請求項９】
前記第２コイルのパターン幅は、前記第１コイルのパターン幅よりも大きく、
前記第２コイルのターン数は、前記第１コイルのターン数より少ない、
請求項１に記載のアンテナ装置。
【請求項１０】
前記第１貫通孔と重なる第２貫通孔を有する磁性体をさらに備え、
前記第２貫通孔の面積は、前記第１貫通孔の面積よりも大きく、
前記第１貫通孔の全体が前記第２貫通孔と重なる、
請求項１に記載のアンテナ装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、アンテナ装置及びこれを備えるＩＣカードに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、貫通孔が設けられたメタルプレートと、貫通孔に収容されたＩＣモジュールとを備えるＩＣカードが開示されている。
【先行技術文献】
【特許文献】
【０００３】
米国特許出願公開第２０１８／０３４１８４６号明細書
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載されたＩＣカードにおいては、貫通孔の周囲に設けられたメタルプレートの段差部分にＩＣモジュールが搭載されることから、段差部分の影響によって通信特性が低下するという問題があった。
【０００５】
本開示においては、ＩＣカードに応用可能なアンテナ装置において、メタルプレートによる通信特性の低下を抑制する技術について説明される。
【課題を解決するための手段】
【０００６】
本開示の一実施態様によるアンテナ装置は、第１貫通孔を有するメタルプレートと、開口部が第１貫通孔と重なり、且つ、第１貫通孔に沿って周回する第１コイル、並びに、第１コイルに接続され、メタルプレートの外縁に沿って周回する第２コイルを含むコイルと、を備え、第１貫通孔のエッジは、第１貫通孔の中心から見て第１方向における一方側に位置する第１エッジと、第１貫通孔の中心から見て第１方向における他方側に位置する第２エッジとを有し、第１エッジは、第２エッジに向かって突出し、第１コイルの巻回領域と重なる部分を有する第１突出部を有し、第２エッジは、第１エッジに向かって突出し、第１コイルの巻回領域と重なる部分を有する第２突出部を有する。
【発明の効果】
【０００７】
本開示によれば、ＩＣカードに応用可能なアンテナ装置において、メタルプレートによる通信特性の低下を抑制する技術が提供される。
【図面の簡単な説明】
【０００８】

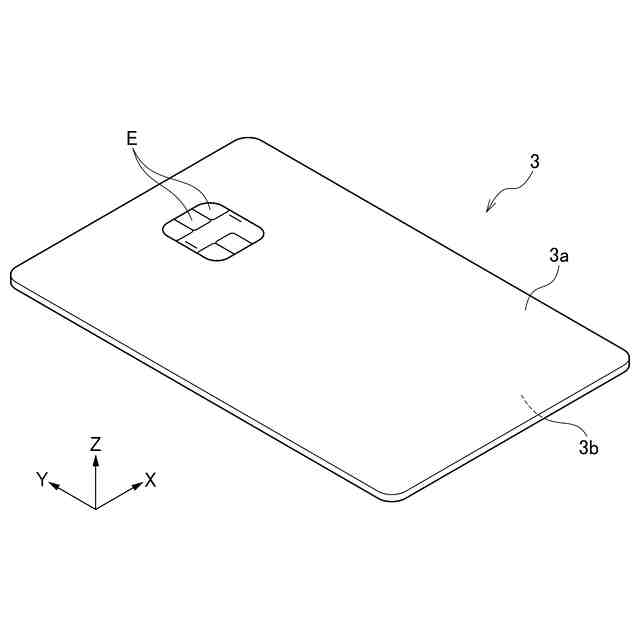

図１は、本開示の一実施形態によるアンテナ装置を備えるＩＣカード３の外観を示す略斜視図である。

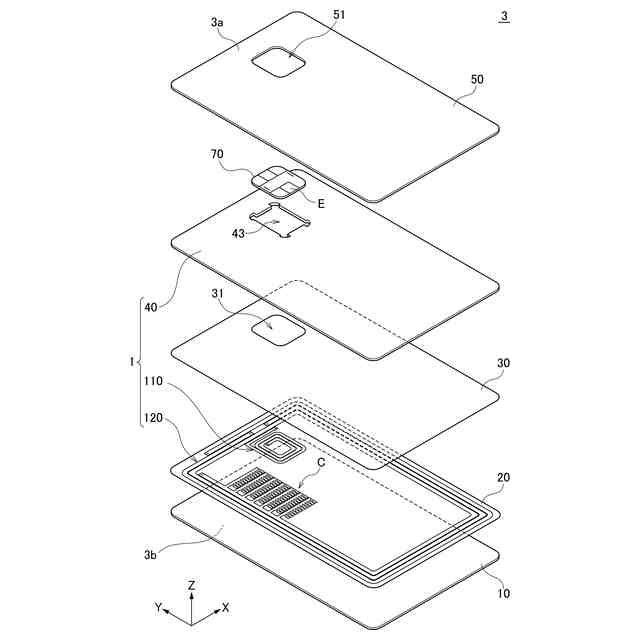

図２は、アンテナ装置１を備えるＩＣカード３の構造を説明するための略分解斜視図である。

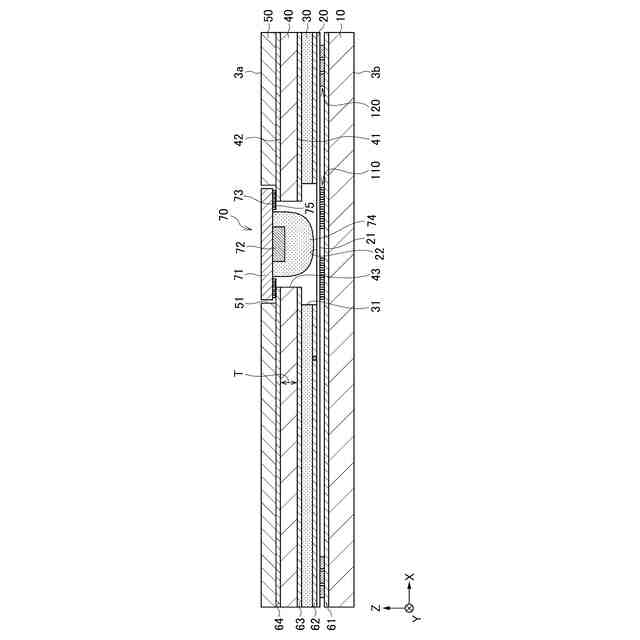

図３は、アンテナ装置１を備えるＩＣカード３の構造を説明するための略断面図である。

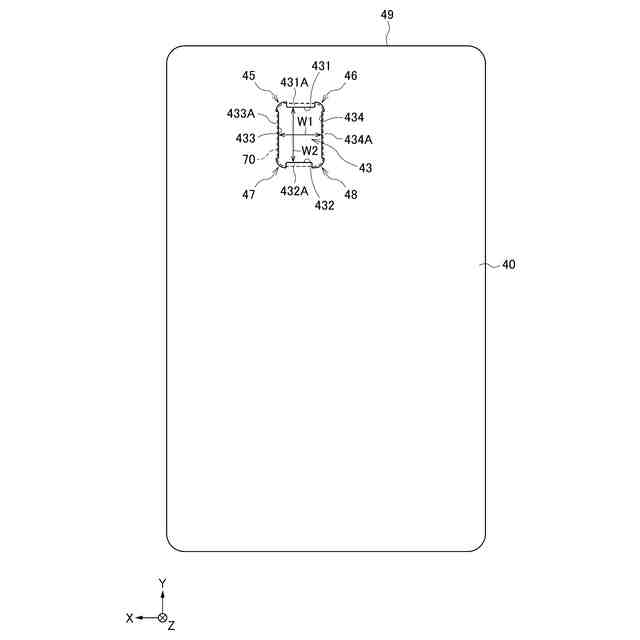

図４は、メタルプレート４０の形状を説明するための略平面図である。

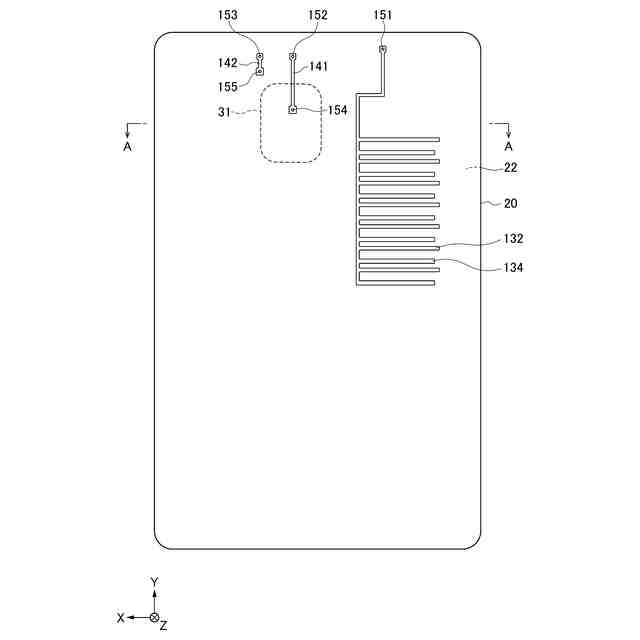

図５は、基材２０の一方の表面２１に形成された導体パターンの略平面図である。
図６は、基材２０の他方の表面２２に形成された導体パターンの略平面図である。

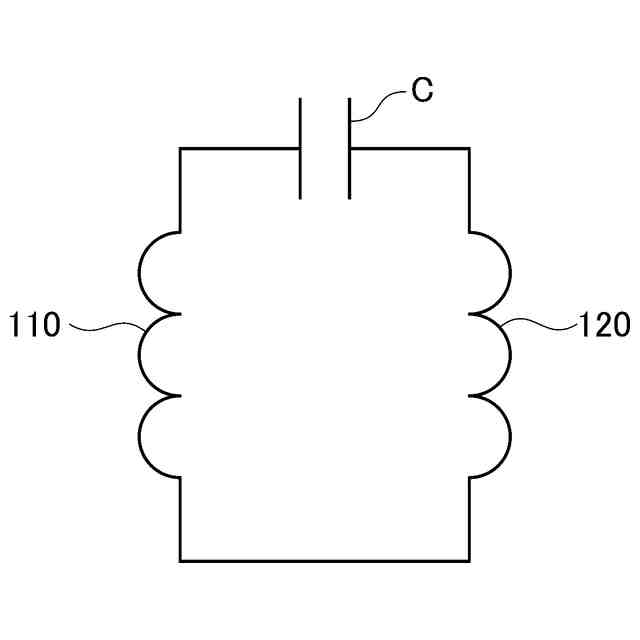

図７は、アンテナ装置１の等価回路図である。

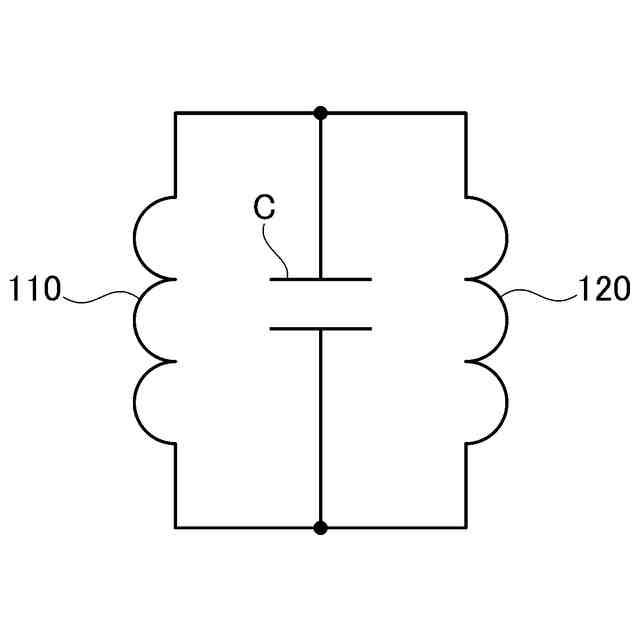

図８は、変形例によるアンテナ装置の等価回路図である。

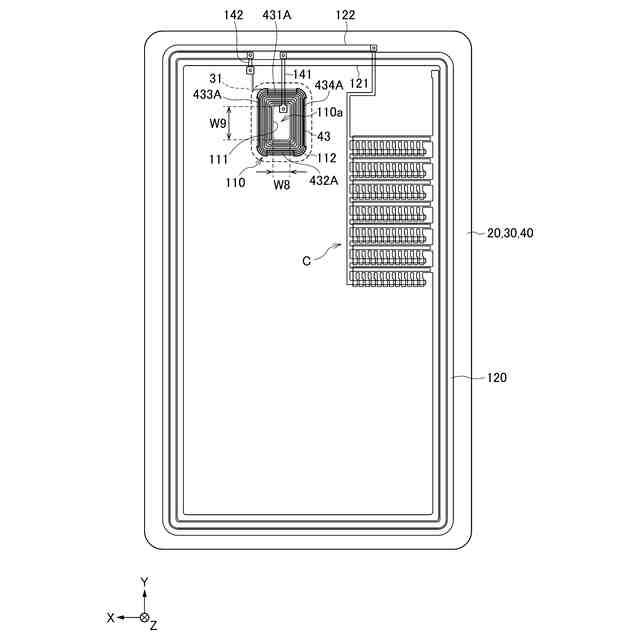

図９は、基材２０、磁性体３０及びメタルプレート４０を重ねた状態を示す略平面図である。
図１０は、ＩＣモジュール７０を裏面側から見た略斜視図である。
図１１は、ＩＣカード３とカードリーダー６が通信を行う状態を示す模式図である。
図１２は、第１の変形例によるメタルプレート４０の形状を説明するための略平面図である。
図１３は、第２の変形例によるメタルプレート４０の形状を説明するための略平面図である。
図１４は、第３の変形例によるメタルプレート４０の形状を説明するための略平面図である。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照しながら、本開示の実施形態について詳細に説明する。
【００１０】
図１は、本開示の一実施形態によるアンテナ装置を備えるＩＣカード３の外観を示す略斜視図である。
