特許ウォッチ

公開番号2025104451
公報種別公開特許公報(A)
公開日2025-07-10
出願番号2023222265
出願日2023-12-28
発明の名称無機コーテッドサンドおよび無機コーテッドサンドの製造方法
出願人花王株式会社
代理人個人
主分類B22C 1/00 20060101AFI20250703BHJP(鋳造;粉末冶金)
要約【課題】生産性をできる、乾態の無機コーテッドサンドを提供する。
【解決手段】無機コーテッドサンドは、耐火性骨材と、当該耐火性骨材の表面に形成された無機粘結剤層と、を有する乾態の無機コーテッドサンドであって、前記無機粘結剤層は、ケイ酸塩を含有し、当該耐火性骨材100g当たりの20℃の水100gへのCaイオン溶出量(A)が10mg/L以上である。
【選択図】なし
特許請求の範囲【請求項１】
耐火性骨材と、当該耐火性骨材の表面に形成された無機粘結剤層と、を有する乾態の無機コーテッドサンドであって、
前記無機粘結剤層は、ケイ酸塩を含有し、
当該耐火性骨材１００ｇ当たりの２０℃の水１００ｇへのＣａイオン溶出量（Ａ）が１０ｍｇ／Ｌ以上である、無機コーテッドサンド。
続きを表示（約 430 文字）【請求項２】
請求項１に記載の無機コーテッドサンドであって、
前記無機粘結剤層が、メタケイ酸塩水和物を含有する、無機コーテッドサンド。
【請求項３】
請求項１または２に記載の無機コーテッドサンドであって、
前記無機粘結剤層が、非晶質ＳｉＯ
２
含有微粒子を含有する、無機コーテッドサンド。
【請求項４】
請求項１乃至３いずれか一項に記載の無機コーテッドサンドにより形成された鋳造用鋳型。
【請求項５】
耐火性骨材と、当該耐火性骨材の表面に形成された無機粘結剤層と、を有する乾態の無機コーテッドサンドの製造方法であって、
ケイ酸塩を含有する無機粘結剤組成物を用いて前記耐火性骨材の表面に前記無機粘結剤層を形成する工程を含み、
当該耐火性骨材１００ｇ当たりの２０℃の水１００ｇへのＣａイオン溶出量（Ａ）が１０ｍｇ／Ｌ以上である、無機コーテッドサンドの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無機コーテッドサンドおよび無機コーテッドサンドの製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
鋳物の鋳造に用いられる鋳型としては、例えば、耐火性骨材と、耐火性骨材の表面に形成された無機粘結剤層とを有する乾態の無機コーテッドサンドを用いて、目的とする形状に造型して得られたものが知られている。乾態の無機コーテッドサンドは、液状の無機粘結剤組成物が耐火性骨材の表面で固体化して層を形成することで得られる。そして、鋳型に溶融した金属を流し込み、冷やし固めた後に鋳型を崩壊することで所望の鋳物を得ることができる。
【０００３】
従来の無機コーテッドサンドに関する技術として、例えば、特許文献１（特開２０２２－９３４３号公報）には、鋳物砂に対して、アルカリ性の水溶性無機粘結剤を含む水溶液状の粘結剤組成物を添加し、混練乃至混合せしめると共に、その水分を蒸発させることにより、固体状の粘結剤組成物からなる第二のコーティング層を、第一のコーティング層上に形成する無機コーテッドサンドが記載されている。
【０００４】
また、特許文献２（国際公開第２０２１／１４０７２５号）には、鋳造時の鋳型の変形を抑制する点から、耐火性骨材と前記耐火性骨材の表面に形成された無機粘結剤層とを有する無機コーテッドサンドを用いて作製された鋳型において、無機粘結剤層中のＣａ含有量を３質量％以上４５質量％以下とする無機コーテッドサンドが記載されている。
【先行技術文献】
【特許文献】
【０００５】
特開２０２２－９３４３号公報
国際公開第２０２１／１４０７２５号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本発明者は、特許文献１、２に記載されるような従来の無機コーテッドサンドは、耐火性骨材を覆う無機粘結層を形成する過程において、耐火性骨材の表面で無機粘結剤組成物が固体化して層状になるまでの時間を短縮する点で改善の余地があることを判明した。
【課題を解決するための手段】
【０００７】
そこで、本発明者は、無機コーテッドサンドの製造時の乾態化時間を短縮すべく鋭意検討を行った結果、カルシウムイオンの溶出量が制御された耐火性骨材を用いることが有効であることを知見し、本発明を完成させた。
【０００８】
本発明によれば、耐火性骨材と、当該耐火性骨材の表面に形成された無機粘結剤層と、を有する乾態の無機コーテッドサンドであって、
前記無機粘結剤層は、ケイ酸塩を含有し、
当該耐火性骨材１００ｇ当たりの２０℃の水１００ｇへのＣａイオン溶出量（Ａ）が１０ｍｇ／Ｌ以上である、無機コーテッドサンドが提供される。
【０００９】
また、本発明によれば、上記の無機コーテッドサンドにより形成された鋳造用鋳型が提供される。
【００１０】
また、本発明によれば、耐火性骨材と、当該耐火性骨材の表面に形成された無機粘結剤層と、を有する乾態の無機コーテッドサンドの製造方法であって、
ケイ酸塩を含有する無機粘結剤組成物を用いて前記耐火性骨材の表面に前記無機粘結剤層を形成する工程を含み、
当該耐火性骨材１００ｇ当たりの２０℃の水１００ｇへのＣａイオン溶出量（Ａ）が１０ｍｇ／Ｌ以上である、無機コーテッドサンドの製造方法が提供される。
【発明の効果】

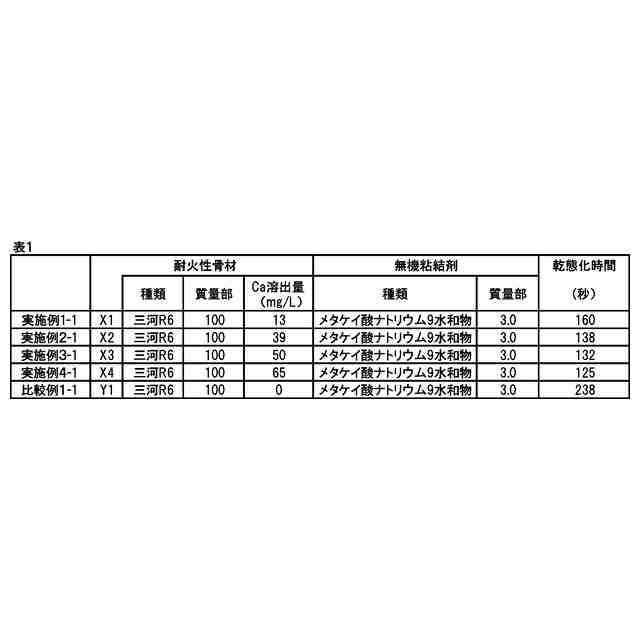

（【００１１】以降は省略されています）

関連特許
