公開番号2025104289
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2024216447
出願日2024-12-11
発明の名称積層型電子部品
出願人サムソン エレクトロ-メカニックス カンパニーリミテッド.
代理人弁理士法人RYUKA国際特許事務所
主分類H01G 4/30 20060101AFI20250702BHJP(基本的電気素子)
要約【課題】信頼性に優れ、実装信頼性が向上し、本体の割れが抑制された積層型電子部品を提供する。

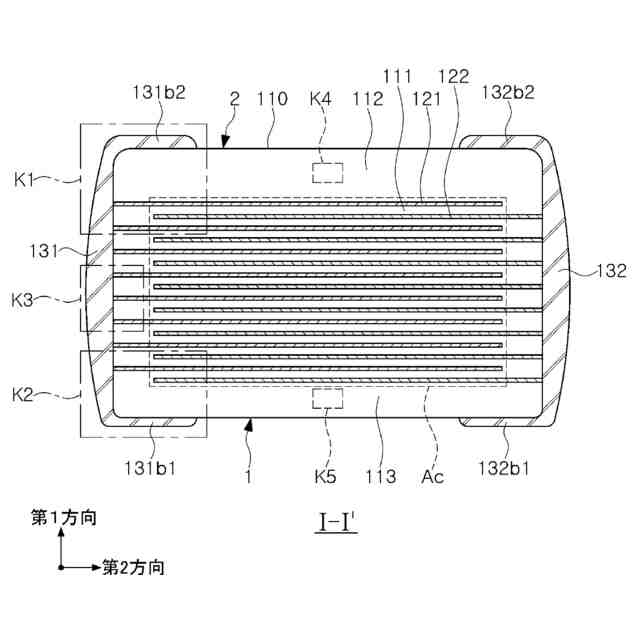

【解決手段】積層型電子部品は、本体の角がラウンド形状を有し、上部カバー部112に位置した角の曲率半径Ruが下部カバー部に位置した角の曲率半径よりも大きい。そして上部カバー部に含まれた誘電体結晶粒の平均大きさが下部カバー部に含まれた誘電体結晶粒の平均大きさより大きい。
【選択図】図4
特許請求の範囲【請求項1】
誘電体層、及び前記誘電体層を挟んで、第1方向に交互に配置される第1及び第2内部電極を含む容量形成部、前記容量形成部の第1方向の上部に配置される第1カバー部、及び前記容量形成部の第1方向の下部に配置される第2カバー部を含み、

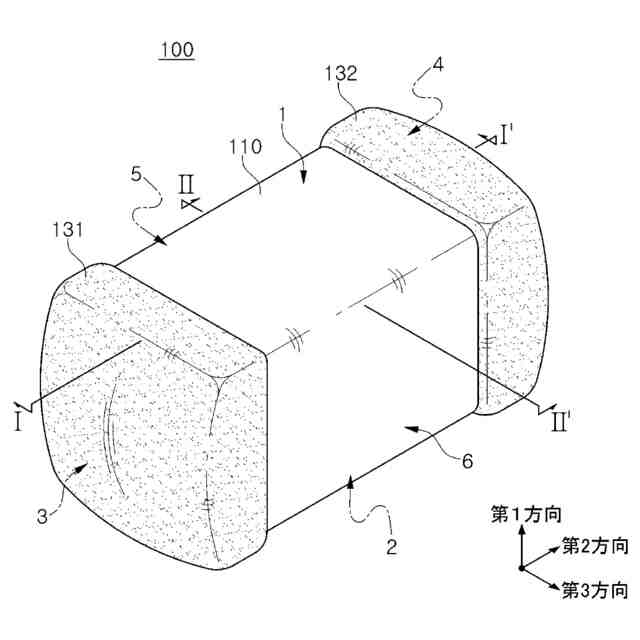

前記第1方向に向かい合う第1及び第2面、前記第1及び第2面と連結され、第2方向に向かい合う第3及び第4面、前記第1~第4面と連結され、第3方向に向かい合う第5及び第6面を含む本体と、
前記本体に配置されて前記第1及び第2内部電極とそれぞれ連結される第1及び第2外部電極と、を含み、

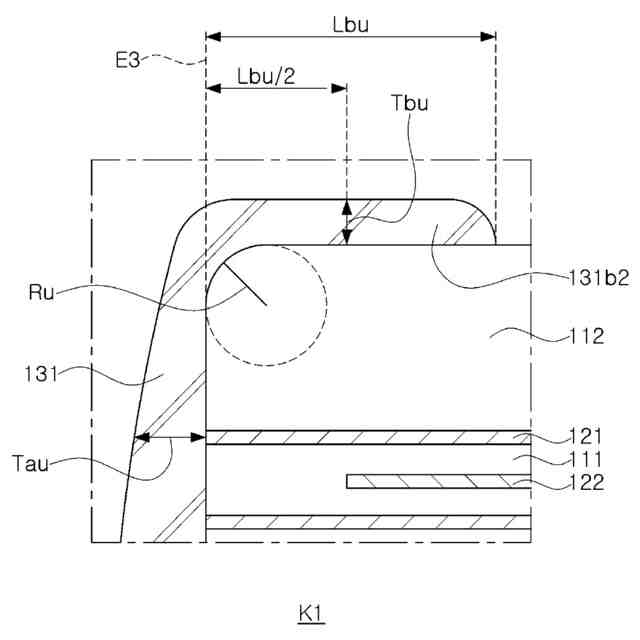

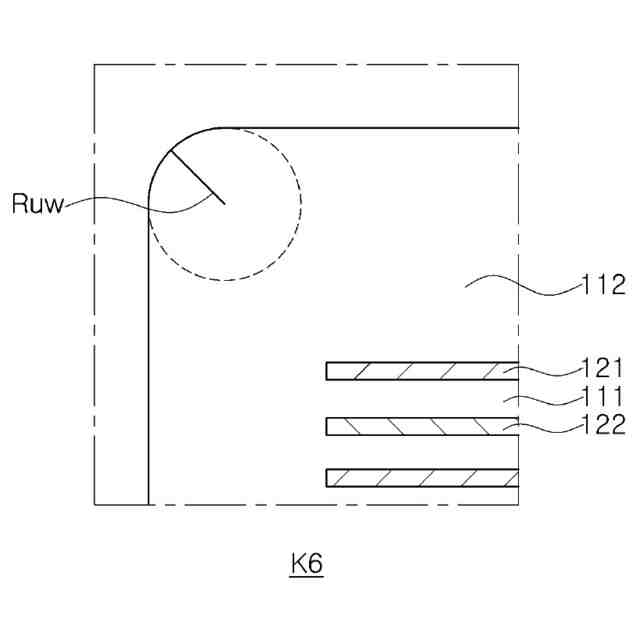

前記本体の第1及び第2方向の断面で前記本体の角はラウンド形状を有し、前記第1カバー部に位置した角の曲率半径をRu、前記第2カバー部に位置した角の曲率半径をRdとするとき、Rd<Ruを満たし、

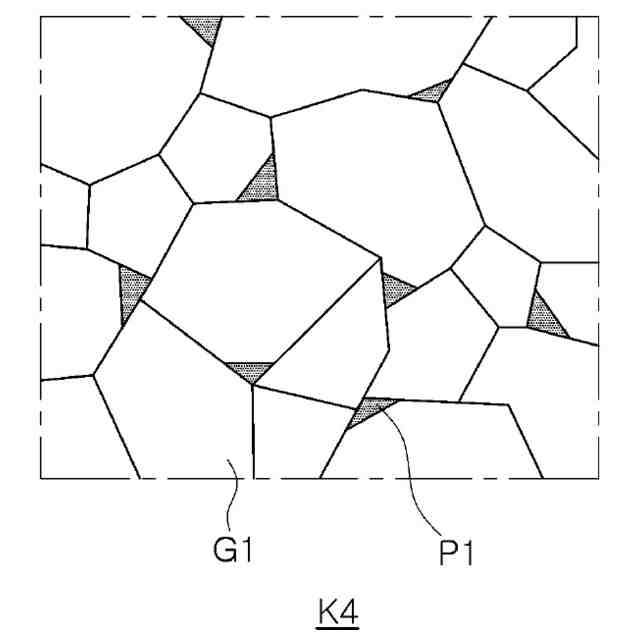

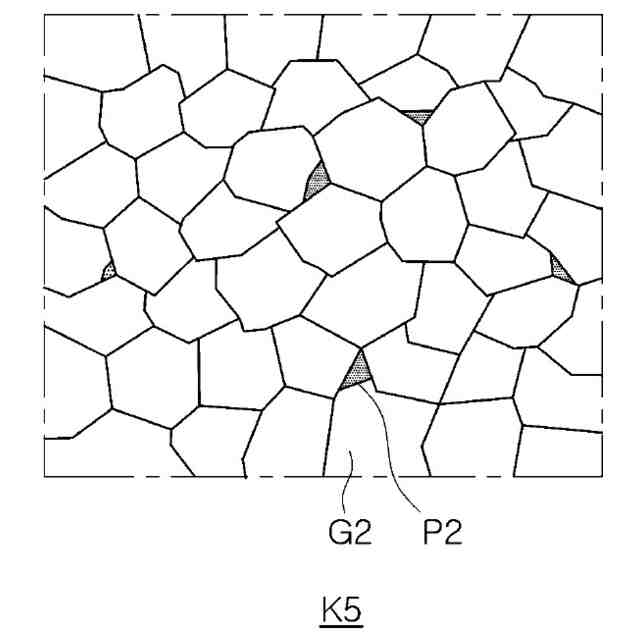

前記第1カバー部に含まれた誘電体結晶粒の平均大きさをGs1、前記第2カバー部に含まれた誘電体結晶粒の平均大きさをGs2とするとき、Gs2<Gs1を満たす、積層型電子部品。
続きを表示(約 980 文字)【請求項2】
前記Ru及びRdは、0.70<Rd/Ru<1.00を満たす、請求項1に記載の積層型電子部品。
【請求項3】
前記Gs1及びGs2は、0.70<Gs2/Gs1<1.00を満たす、請求項1に記載の積層型電子部品。
【請求項4】

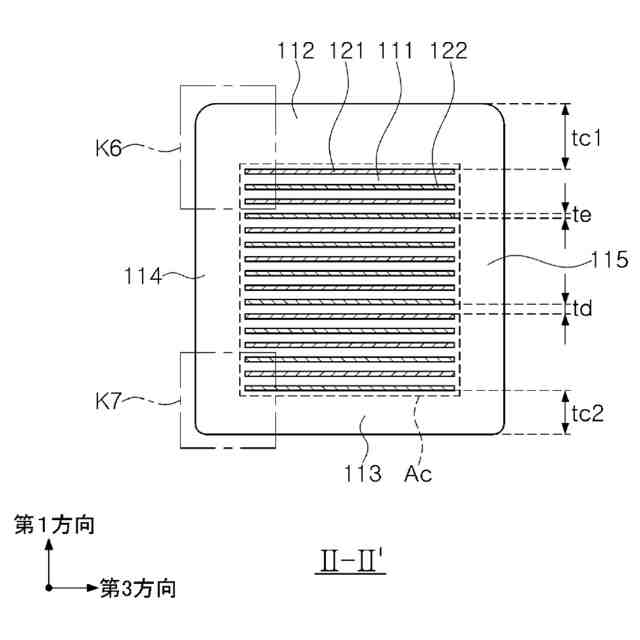

前記第1カバー部の平均厚さをtc1、前記第2カバー部の平均厚さをtc2とするとき、tc2<tc1を満たす、請求項1に記載の積層型電子部品。
【請求項5】
前記tc1及びtc2は、0.50<tc2/tc1<1.00を満たす、請求項4に記載の積層型電子部品。
【請求項6】
前記第1外部電極は、前記第3面に配置され、前記第1面の一部に延びる第1-1バンド部及び前記第2面の一部に延びる第1-2バンド部を含み、
前記第2外部電極は、前記第4面に配置され、前記第1面の一部に延びる第2-1バンド部及び前記第2面の一部に延びる第2-2バンド部を含む、請求項1に記載の積層型電子部品。
【請求項7】
前記第1-1バンド部の平均厚さは、前記第1-2バンド部の平均厚さより薄く、
前記第2-1バンド部の平均厚さは、前記第2-2バンド部の平均厚さより薄い、請求項6に記載の積層型電子部品。
【請求項8】

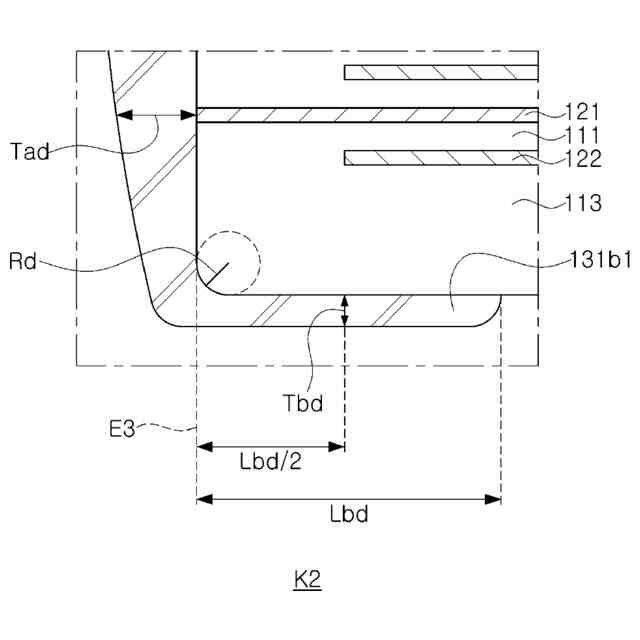

前記本体の第1及び第2方向の断面において、前記第3面の延長線から前記第1-1バンド部の端までの中央地点で測定した第1-1バンド部の厚さをTbd、前記第3面の延長線から前記第1-2バンド部の端までの中央地点で測定した第1-2バンド部の厚さをTbuとするとき、Tbd<Tbuを満たす、請求項6に記載の積層型電子部品。
【請求項9】
前記Tbd及びTbuは、0.5<Tdb/Tbu<1.0を満たす、請求項8に記載の積層型電子部品。
【請求項10】

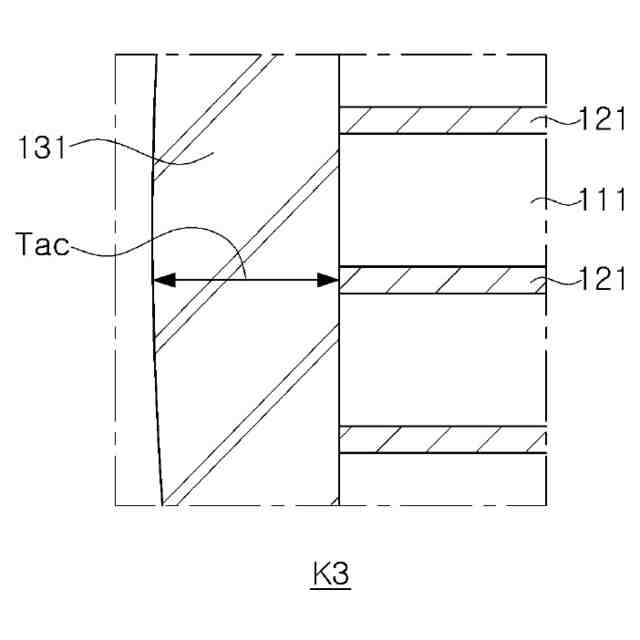

前記第1方向の最上部に配置された第1内部電極で測定した第1外部電極の厚さをTau、前記第1方向の最下部に配置された第1内部電極上で測定した第1外部電極の厚さをTad、前記本体の第1方向の中央部で測定した第1外部電極の厚さをTacとするとき、Tad<Tau<Tacを満たす、請求項1に記載の積層型電子部品。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、積層型電子部品に関するものである。
続きを表示(約 1,000 文字)【背景技術】
【0002】
積層型電子部品の一つである積層セラミックキャパシタ(MLCC:Multi-Layer Ceramic Capacitor)は、液晶表示装置(LCD:Liquid Crystal Display)及びプラズマ表示装置パネル(PDP:Plasma Display Panel)などの映像機器、コンピュータ、スマートフォン及び携帯電話などの様々な電子製品のプリント回路基板に装着されて電気を充電または放電させる役割を果たすチップ形態のコンデンサである。
【0003】
積層セラミックキャパシタは、小型でありながらも高容量が保障され、実装が容易であるという利点により、様々な電子装置の部品として用いられることができ、コンピュータ、モバイル機器などの各種電子機器が小型化、高出力化されながら積層セラミックキャパシタに対する小型化及び高容量化の要求が増大している。
【0004】
また、自動車用電装部品などへの適用が増加するにつれて、様々な環境での高信頼性が求められている。
【0005】
積層セラミックキャパシタは、一般的に基板に実装されて使用される。したがって、実装信頼性は積層セラミックキャパシタ製品において非常に重要な要素の一つである。実装信頼性を確保するためには、実装強度を向上させなければならない。
【0006】
また、積層セラミックキャパシタの本体の割れは、耐湿信頼性低下、絶縁抵抗低下などの様々な信頼性低下を引き起こす可能性がある。
【発明の概要】
【発明が解決しようとする課題】
【0007】
本発明の様々な目的の一つは、信頼性に優れた積層型電子部品を提供することである。
【0008】
本発明の様々な目的の一つは、実装信頼性が向上した積層型電子部品を提供することである。
【0009】
本発明の様々な目的の一つは、本体の割れが抑制された積層型電子部品を提供することである。
【0010】
但し、本発明の目的は、上述した内容に限定されず、本発明の具体的な実施形態を説明する過程でより容易に理解することができる。
【課題を解決するための手段】
(【0011】以降は省略されています)
