発明の名称通信端末および通信端末の制御方法
出願人アイコム株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H04M 1/247 20210101AFI20250701BHJP(電気通信技術)
要約【課題】ハンドセットを備えた通信端末において、接続されているハンドセットまたは外部音声入出力セットのPTTボタンの有無によらず、PTT方式の通話を適切に開始することができる通信端末を実現する。
【解決手段】通話制御部(71)は、ハンドセット(20)がオフフックされた状態となってから、PTT検出部(74)によってPTTオフが検出された後に、PTT検出部(74)によるPTTオンの検出に伴うPTT通話を開始する制御を行う。
【選択図】図3
特許請求の範囲【請求項１】
ＰＴＴ（Push to Talk）方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、
前記ＰＴＴ通話処理部による通話を制御する通話制御部と、
外部接続スピーカーおよび外部接続マイクを接続する外部接続端子と、
前記外部接続端子を介して接続されるＰＴＴボタンによるＰＴＴオンおよびＰＴＴオフを検出するＰＴＴ検出部と、
ユーザからの通話の開始指示および終了指示を検出する通話指示検出部と、
を備え、
前記通話制御部は、前記通話指示検出部が前記開始指示を検出してから、前記ＰＴＴ検出部によって前記ＰＴＴオフが検出された後に、前記ＰＴＴ検出部による前記ＰＴＴオンの検出に伴う前記ＰＴＴ通話を開始する制御を行う、通信端末。
続きを表示（約 750 文字）【請求項２】
前記ＰＴＴ通話処理部は、ＩＰ（Internet Protocol）ネットワークを介して前記ＰＴＴ通話を行う、請求項１に記載の通信端末。
【請求項３】
ＩＰ（Internet Protocol）ネットワークを介してＳＩＰ（Session Initiation Protocol）によってＩＰ電話通信を行うＩＰ電話処理部をさらに備え、
前記通話制御部は、前記ＰＴＴ通話処理部による通話と前記ＩＰ電話処理部による通話を制御する、請求項１に記載の通信端末。
【請求項４】
前記ＰＴＴ検出部は、前記外部接続マイクの２つのマイク側配線にそれぞれ接続される、前記外部接続端子における２つの端子間の導通がある場合に、前記ＰＴＴオンを検出し、導通がない場合に前記ＰＴＴオフを検出する、請求項１に記載の通信端末。
【請求項５】
前記外部接続端子は、前記外部接続スピーカー用の２ピン、および、前記外部接続マイク用の２ピンからなる接続端子である、請求項４に記載の通信端末。
【請求項６】
ＰＴＴ方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、外部接続スピーカーおよび外部接続マイクを接続する外部接続端子と、前記外部接続端子を介して接続されるＰＴＴボタンによるＰＴＴオンおよびＰＴＴオフを検出するＰＴＴ検出部と、ユーザからの通話の開始指示および終了指示を検出する通話指示検出部と、を備える通信端末の制御方法であって、
前記通話指示検出部が前記開始指示を検出してから、前記ＰＴＴ検出部によって前記ＰＴＴオフが検出された後に、前記ＰＴＴ検出部による前記ＰＴＴオンの検出に伴う前記ＰＴＴ通話を開始する制御を行う、通信端末の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明の一態様は、通信端末および当該通信端末の制御方法に関する。
に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、無線機において、スピーカーおよびマイクを備えたヘッドセットを装着することが可能となっている。例えば特許文献１には、外部用ＰＴＴスイッチ、外部マイク、外部スピーカーを有する外部入力装置と接続することができ、内蔵マイクと送信手段とを有する無線機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－１３５９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
据え置きの通信端末に用いられるＲＪ－９(registered jack)やＲＪ－１１規格のコネクタは、４線式のため、ＰＴＴボタンを備えるヘッドセットを利用するためには、ヘッドセット側ＰＴＴボタンの動作がヘッドセット側マイクからの入力信号線のスイッチ開閉に連動する構成とする必要がある。この場合、ヘッドセット側ＰＴＴボタンが押されることによってＰＴＴオンとなっている状態と、ＰＴＴボタンを介さずに直接マイクからの入力信号線が通信端末の本体に接続されるようなヘッドセットが接続されている状態とでは、回路の導通状態としては差異がないことになる。
【０００５】
よって、ハンドセットを備えた通信端末において、ＰＴＴボタンを備えるヘッドセットと、ＰＴＴボタンを備えないヘッドセットとの両方が接続される可能性がある場合、ハンドセットのオフフック後に、上記の回路の導通状態によってＰＴＴオンが行われたことを適切に判定することはできないという問題がある。
【０００６】
本発明の一態様は、ハンドセットを備えた通信端末において、接続されているハンドセットまたは外部音声入出力セットのＰＴＴボタンの有無によらず、ＰＴＴ方式の通話を適切に開始することができる通信端末を実現することを目的とする。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本発明の一態様に係る通信端末は、ＰＴＴ方式によるＰＴＴ通話を行うＰＴＴ通話処理部と、前記ＰＴＴ通話処理部による通話を制御する通話制御部と、外部接続スピーカーおよび外部接続マイクを接続する外部接続端子と、前記外部接続端子を介して接続されるＰＴＴボタンによるＰＴＴオンおよびＰＴＴオフを検出するＰＴＴ検出部と、ユーザからの通話の開始指示および終了指示を検出する通話指示検出部と、を備え、前記通話制御部は、前記通話指示検出部が前記開始指示を検出してから、前記ＰＴＴ検出部によって前記ＰＴＴオフが検出された後に、前記ＰＴＴ検出部による前記ＰＴＴオンの検出に伴う前記ＰＴＴ通話を開始する制御を行う。
【発明の効果】
【０００８】
本発明の一態様によれば、一度ＰＴＴオフが検出された後にＰＴＴオンが検出されたことをもってＰＴＴ方式の通話が開始されるので、ＰＴＴ方式の通話を適切に開始することができる。
【図面の簡単な説明】
【０００９】

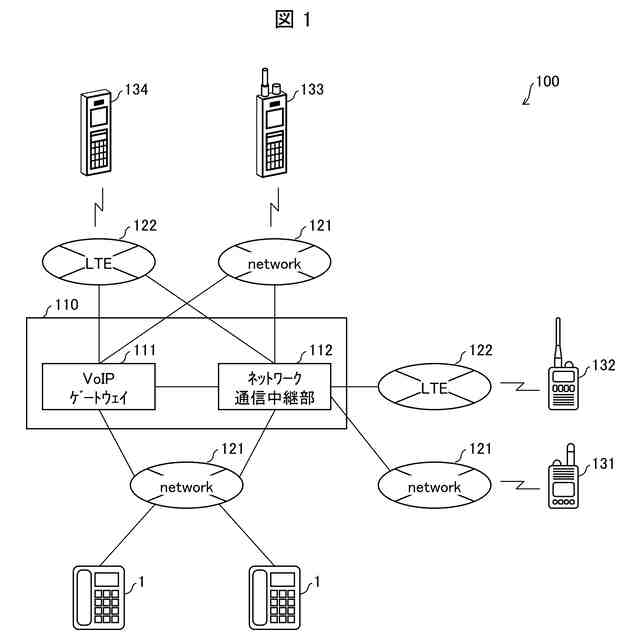

本実施形態に係る通信端末を含む通信システムの構成の一例を示す図である。

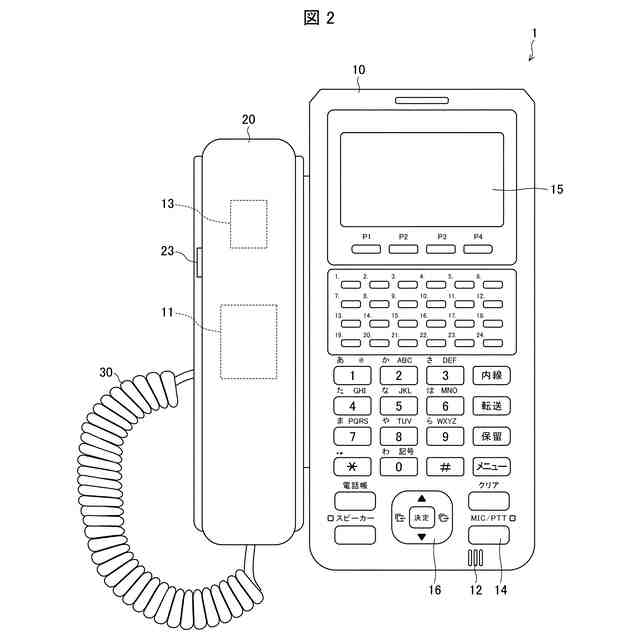

本実施形態に係る通信端末の外観の一例を示す平面図である。

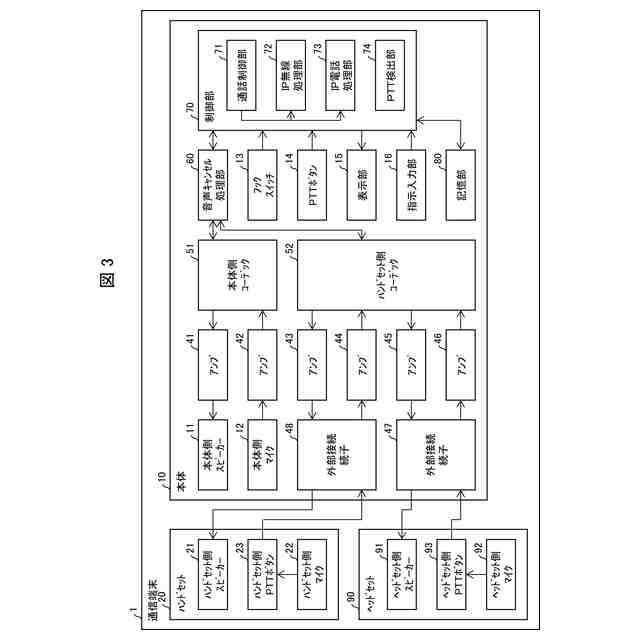

本実施形態に係る通信端末の要部の構成の一例を示すブロック図である。

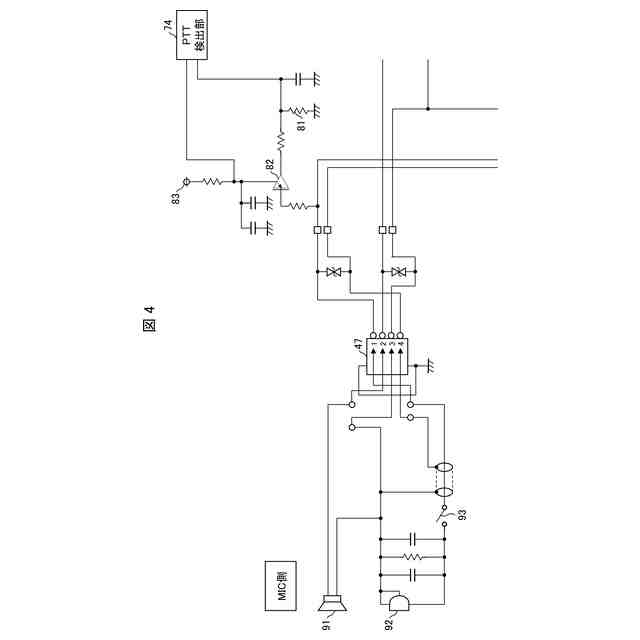

通信端末の本体とヘッドセットとの接続関係を例示する概略的な回路図である。

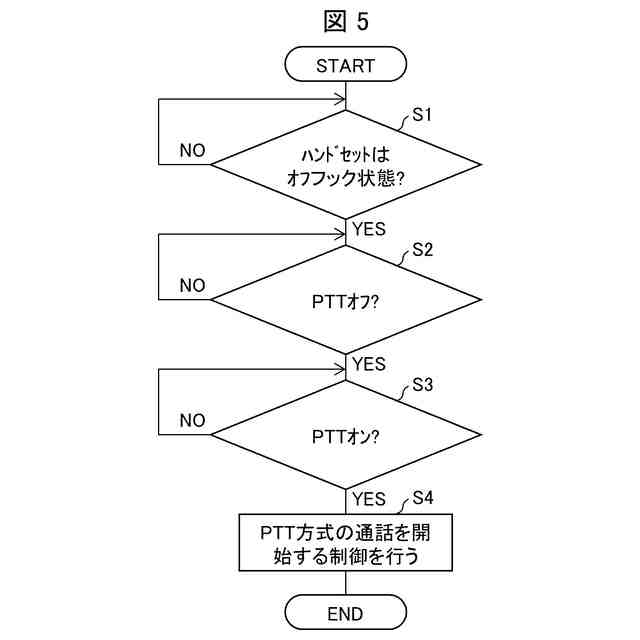

通信端末による処理の流れを例示するフローチャートである。
【発明を実施するための形態】
【００１０】
以下、本発明の一実施形態について、詳細に説明する。
